2016 MAZDA MODEL 3 HATCHBACK tow

*4 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
20.000 km lub co 12 miesięcy.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*5 W przypadku modeli MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-D 1.5 i SKYACTIV-D 2.2
elastyczny plan wymiany oleju silnikowego można stosować tylko w niektórych krajach w Europie. W celu
uzyskania szczegółowych informacji skonsultuj się z Autoryzowaną Stacją Obsługi Mazdy. Elastyczny plan
wymiany oleju silnikowego można stosować, jeśli samochód jest eksploatowany głównie w warunkach innych
niż wymienione poniżej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
W przypadku wyboru elastycznego planu wymiany oleju silnikowego sterownik silnika samochodu oblicza
pozostałą przydatność oleju w oparciu o warunki pracy silnika, a kierowca informowany jest o konieczności
wymiany oleju poprzez świecącą się w zestawie wskaźników lampkę sygnalizacyjną z symbolem klucza.
Wymień olej silnikowy i filtr, gdy w zestawie wskaźników włączy się lampka sygnalizacyjna z symbolem
klucza. Ich wymiana jest konieczna przynajmniej raz w roku lub w ciągu 20.000 km od ostatniej wymiany
oleju i filtra.
Kasowanie parametrów oleju jest konieczne za każdym razem, kiedy wymieniany jest olej silnikowy,
niezależnie od wyświetlania komunikatu/lampki sygnalizacyjnej obsługi okresowej.
*6 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10.000 km lub częściej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*7 W przypadku SKYACTIV-D 1.5 i SKYACTIV-D 2.2 po wymianie oleju wykasuj parametry dla oleju
silnikowego.
*8 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*9 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*10 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*11 Zamiana kół zalecana jest co 10.000 km.*12 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*13 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-6

Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
D: Spuścić
Uwagi:
*1 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
10.000 km lub częściej.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*2 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10.000 km lub częściej.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*3 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*4 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*5 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*6 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*7 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*8 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-8

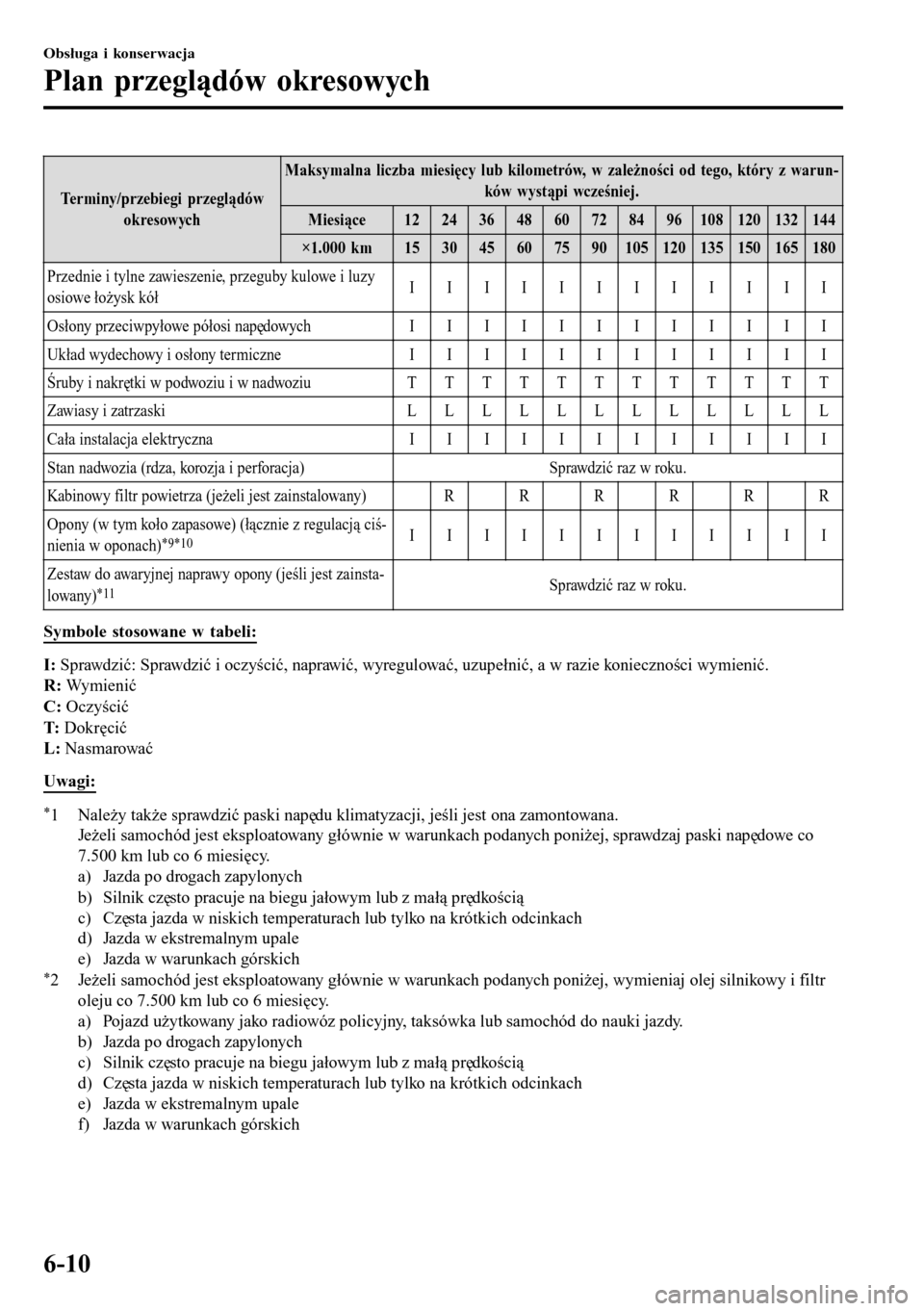

Terminy/przebiegi przeglądów
okresowychMaksymalna liczba miesięcy lub kilometrów, w zależności od tego, który z warun-
ków wystąpi wcześniej.
Miesiące 12 24 36 48 60 72 84 96 108 120 132 144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Przednie i tylne zawieszenie, przeguby kulowe i luzy
osiowe łożysk kółIIIIIIIIIIII
Osłony przeciwpyłowe półosi napędowych IIIIIIIIIIII
Układ wydechowy i osłony termiczne IIIIIIIIIIII
Śruby i nakrętki w podwoziu i w nadwoziu TTTTTTTTTTTT
Zawiasy i zatrzaski LLLLLLLLLLLL
Cała instalacja elektryczna IIIIIIIIIIII
Stan nadwozia (rdza, korozja i perforacja) Sprawdzić raz w roku.
Kabinowy filtr powietrza (jeżeli jest zainstalowany) R R R R R R
Opony (w tym koło zapasowe) (łącznie z regulacją ciś-
nienia w oponach)
*9*10IIIIIIIIIIII
Zestaw do awaryjnej naprawy opony (jeśli jest zainsta-
lowany)
*11Sprawdzić raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
L: Nasmarować
Uwagi:
*1 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
7.500 km lub co 6 miesięcy.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*2 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 7.500 km lub co 6 miesięcy.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
Obsługa i konserwacja
Plan przeglądów okresowych
6-10

*3 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy co
2.500 km lub co 3 miesiące.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*4 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj filtr oleju silnikowego
co 5.000 km lub co 6 miesięcy.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*5 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*6 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza co 7.500 km lub co 6 miesięcy.
*7 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*8 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*9 Zamiana kół zalecana jest co 10.000 km.*10 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*11 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-11

Terminy/przebiegi
przeglądów okres-
owychMaksymalna liczba miesięcy lub kilometrów, w zależności od tego, który z warunków wystąpi
wcześniej.
Miesiące 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Śruby i nakrętki w podwoziu i w nad-
wo ziuTTTTTTTT
Stan nadwozia (rdza, korozja i perfora-
cja)Sprawdzić raz w roku.
Kabinowy filtr powietrza (jeżeli jest za-
instalowany)RRRRRRRR
Opony (łącznie z kołem zapasowym)
(łącznie z regulacją ciśnienia w opo-
nach)
*10IIIIIIIIIIIIIIII
Zamiana kół
*10Zamieniać co 10.000 km.
Zestaw do awaryjnej naprawy opony
(jeśli jest zainstalowany)
*11Sprawdzić raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
L: Nasmarować
D: Spuścić
Uwagi:
*1 W krajach wymienionych poniżej wymieniaj świece zapłonowe co 10.000 km lub co roku, czyli częściej niż
przewiduje to plan przeglądów okresowych.
Angola, Armenia, Birma, Boliwia, Brytyjskie Wyspy Dziewicze, Burundi, Chile, Curacao, Filipiny, Gabon,
Ghana, Gruzja, Gwatemala, Haiti, Honduras, Hongkong, Iran, Jordania, Kambodża, Kamerun, Kostaryka,
Makau, Mongolia, Mozambik, Nigeria, Nikaragua, Papua Nowa Gwinea, Peru, Salwador, Seszele, Syria,
Tanzania, Wietnam, Zair, Zimbabwe, Zjednoczone Emiraty Arabskie
*2 Wykonać korektę wtryskiwaczy paliwa.*3 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe
częściej niż w zalecanych przedziałach czasowych.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
Obsługa i konserwacja
Plan przeglądów okresowych
6-14

*4 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju częściej niż w zalecanych terminach.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*5 W przypadku SKYACTIV-D 2.2 po wymianie oleju wykasuj parametry dla oleju silnikowego.*6 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*7 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*8 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. W przypadku eksploatacji
samochodu na ekstremalnie gorących i ekstremalnie zimnych terenach, sprawdź poziom elektrolitu
w akumulatorze, ciężar właściwy akumulatora i jego wygląd co 10.000 km lub co 6 miesięcy. Akumulator
bezobsługowy wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*9 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*10 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*11 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-15

Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
Uwagi:
*1 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe
częściej niż w zalecanych przedziałach czasowych.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*2 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju częściej niż w zalecanych terminach.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*3 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*4 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*5 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. W przypadku eksploatacji
samochodu na ekstremalnie gorących i ekstremalnie zimnych terenach, sprawdź poziom elektrolitu
w akumulatorze, ciężar właściwy akumulatora i jego wygląd co 10.000 km lub co 6 miesięcy. Akumulator
bezobsługowy wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*6 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*7 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*8 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-17

Środki ostrożności obowiązujące przy wykonywaniu
obsługi przez właściciela
Obsługa rutynowa
Codziennie lub przynajmniej raz w tygodniu zalecamy przeprowadzenie kontroli:
•Poziom oleju silnikowego (strona 6-33)
•Poziom płynu chłodzącego silnika (strona 6-34)
•Poziom płynu hamulcowego i układu wspomagania sprzęgła (strona 6-37)
•Poziom płynu spryskiwaczy (strona 6-39)
•Stan akumulatora (strona 6-47)
•Ciśnienia w oponach (strona 6-51)

Niewłaściwe lub niekompletne wykonanie czynności obsługowych może spowodować
problemy. Ten rozdział zawiera tylko instrukcje dotyczące przeprowadzania łatwych
czynności.

Jak podano we „Wprowadzeniu” (strona 6-2), niektóre procedury mogą być wykonane
wyłącznie przez wykwalifikowanych specjalistów za pomocą specjalnych narzędzi.

Przegląd okresowy wykonany nieprawidłowo przez właściciela podczas okresu gwarancji
może spowodować jej utratę. Szczegółowe informacje znajdują się w Książce Gwarancyjnej
Mazdy przekazywanej wraz z pojazdem. Jeżeli nie masz pewności, że przegląd lub obsługę
wykonasz samodzielnie, zalecamy skorzystanie z wykwalifikowanych specjalistów
w Autoryzowanej Stacji Obsługi Mazdy.

Obowiązują normy ochrony środowiska dotyczące utylizacji zużytych olejów i płynów.
Prosimy o właściwą utylizację zużytych produktów zgodnie z normami ochrony środowiska.

Zalecamy przekazanie zużytych olejów i płynów z Twojego samochodu do Autoryzowanej
Stacji Obsługi Mazdy.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-21
