2016 MAZDA MODEL 3 HATCHBACK tow

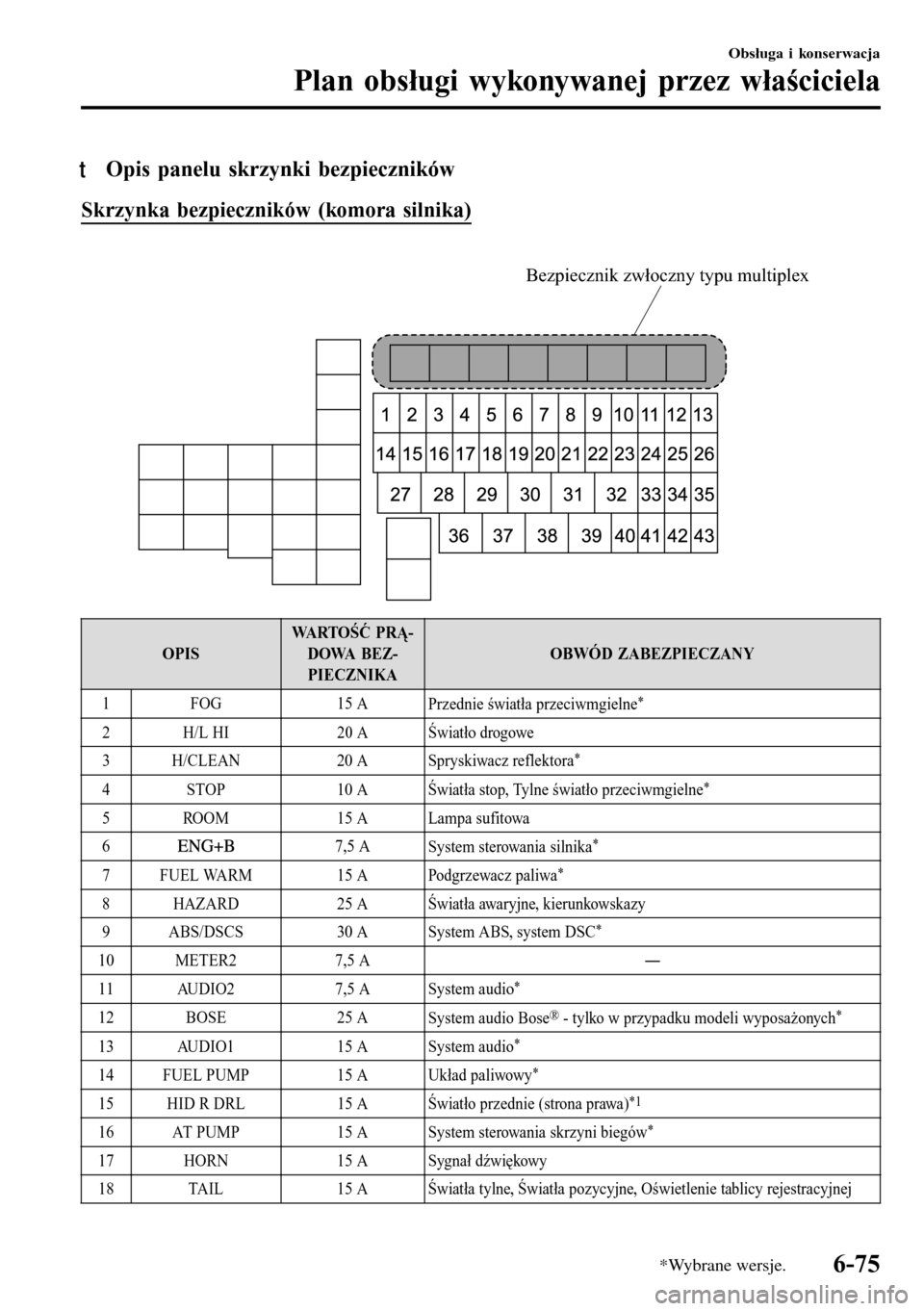

tOpis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)

Bezpiecznik zwłoczny typu multiplex
OPISWARTOŚĆ PRĄ-
DOWA BEZ-
PIECZNIKAOBWÓD ZABEZPIECZANY
1 FOG 15 A
Przednie światła przeciwmgielne
*
2 H/L HI 20 A Światło drogowe
3 H/CLEAN 20 A Spryskiwacz reflektora
*
4 STOP 10 A
Światła stop, Tylne światło przeciwmgielne*
5 ROOM 15 A Lampa sufitowa
6
7,5 A
System sterowania silnika*
7 FUEL WARM 15 A Podgrzewacz paliwa*
8 HAZARD 25 A Światła awaryjne, kierunkowskazy
9 ABS/DSCS 30 A
System ABS, system DSC
*
10 METER2 7,5 AŠ
11 AUDIO2 7,5 A
System audio
*
12 BOSE 25 A
System audio Bose® - tylko w przypadku modeli wyposażonych*
13 AUDIO1 15 A System audio*
14 FUEL PUMP 15 A
Układ paliwowy*
15 HID R DRL 15 A
Światło przednie (strona prawa)*1
16 AT PUMP 15 A System sterowania skrzyni biegów*
17 HORN 15 A Sygnał dźwiękowy
18 TAIL 15 A Światła tylne, Światła pozycyjne, Oświetlenie tablicy rejestracyjnej
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-75

Odchody ptaków można usunąć miękką
gąbką i wodą. Jeżeli jesteś w podróży,
problem ten może także rozwiązać
nawilżona chusteczka. Oczyszczona
powierzchnia powinna zostać
nawoskowana zgodnie z instrukcjami
podanymi w tym rozdziale.
Owady i żywice z drzew najlepiej usuwać
miękką gąbką i wodą lub dostępnymi
w handlu chemicznymi środkami
czyszczącymi.

Inną metodą jest przykrycie zabrudzonej
powierzchni nawilżoną gazetą na około 1–
2 godziny. Po usunięciu gazety spłucz
pozostałości zanieczyszczeń wodą.
Plamy po wodzie
Wyjaśnienie
Deszcz, mgła, rosa i nawet woda z kranu
mogą zawierać szkodliwe minerały, takie
jak sól i wapno. Jeżeli wilgoć zawierająca
te minerały osiądzie na samochodzie
i odparuje, minerały zagęszczą się
i utwardzą w formie białych plam. Plamy
te mogą uszkodzić powierzchnię
lakierowaną samochodu.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast po
zaobserwowaniu plam po wodzie na
powierzchniach lakierowanych
samochodu.
Odpryskiwanie lakieru
Wyjaśnienie
Odpryskiwanie lakieru występuje, gdy
żwir wyrzucany spod kół innego
samochodu uderza w Twój samochód.
Jak uniknąć odpryskiwania lakieru
Utrzymywanie bezpiecznej odległości od
poprzedzającego samochodu zmniejsza
możliwość powstania odprysków lakieru
przez wyrzucany żwir spod jego kół.
UWAGA
•Strefy powstawania odprysków
zmieniają się wraz z prędkością
samochodu. Na przykład, podczas
jazdy z prędkością 90 km/h, strefa
powstania odprysków wynosi 50 m.
•W niskich temperaturach lakier
samochodu utwardza się. Zwiększa to
możliwość powstania odprysków.
•Odpryski lakieru mogą prowadzić do
tworzenia się rdzy na powierzchni
Twojej Mazdy. Zanim się tak stanie,
napraw uszkodzone powierzchnie,
używając farby zaprawkowej Mazdy
zgodnie z instrukcjami podanymi
w tym rozdziale. Niewykonanie
naprawy może prowadzić do
powstania poważnych ognisk korozji
na uszkodzonej powierzchni
i kosztownych napraw.

Podczas używania czyszczących środków
chemicznych lub past polerskich
przestrzegaj wszystkich instrukcji
podanych na opakowaniach. Przeczytaj
wszystkie uwagi i ostrzeżenia.
Obsługa i konserwacja
Konserwacja samochodu
6-79

Aby zminimalizować zarysowania
powierzchni lakierowanych samochodu:
•Przed umyciem opłucz samochód
z kurzu i innych zabrudzeń, używając
letniej lub zimnej wody.
•Podczas mycia samochodu stosuj dużo
letniej lub zimnej wody i miękkiej
szmatki. Nie używaj szmatek
nylonowych.
•Podczas mycia lub suszenia samochodu
przecieraj go delikatnie.
•Myj samochód tylko w myjniach, które
mają właściwie utrzymane szczotki.
•Nie stosuj środków czyszczących lub
wosków zawierających materiały
ścierne.
PRZESTROGA
•Nie stosuj waty stalowej, ściernych
środków czyszczących lub silnych
detergentów zawierających związki
alkaliczne lub żrące do czyszczenia
chromowanych lub anodowanych
elementów. Mogą one uszkodzić
powłokę zabezpieczającą. Ponadto
środki czyszczące i detergenty mogą
spowodować odbarwienie lub
uszkodzenie lakieru.
•(Z odłączaną anteną)
Aby uniknąć uszkodzenia anteny,
zdemontuj ją przed wjazdem do
myjni samochodowej lub przejazdem
pod nisko położoną przeszkodą.
Zwracaj szczególną uwagę, aby usuwać
sól, brud, kurz, błoto i wszystkie inne
zanieczyszczenia z nadkoli i upewnij się,
czy otwory odpływowe w dolnej krawędzi
drzwi i progów są czyste.

Owady, smoła, żywica z drzew, odchody
ptaków, zanieczyszczenia przemysłowe
i podobne zabrudzenia osiadające na
lakierze mogą go uszkodzić, jeżeli nie
zostaną natychmiast usunięte. Gdy szybkie
umycie bieżącą wodą okaże się
nieefektywne, użyj łagodnego szamponu
przeznaczonego do mycia samochodów.

Dokładnie opłucz wszystkie pozostałości
szamponu letnią lub zimną wodą. Nie
dopuść, aby szampon wysechł na
powierzchniach lakierowanych.

Po umyciu samochodu osusz go czystą
szmatką irchową, aby zapobiec tworzeniu
się plam po kroplach wody.
OSTRZEŻENIE
Mokre hamulce wysusz jadąc
bardzo powoli zwalniając pedał
przyspieszenia i lekko naciskając na
pedał hamulca dopóki układ nie
będzie ponownie normalnie
pracował:
Jazda z mokrymi hamulcami
zagraża bezpieczeństwu. Wydłużona
droga hamowania lub ściąganie
samochodu na jedną stronę podczas
hamowania może być przyczyną
poważnego wypadku. Delikatne
naciśnięcie hamulca pozwoli
stwierdzić, czy hamulce są mokre.
Obsługa i konserwacja
Konserwacja samochodu
6-81

Podczas korzystania z myjni
automatycznej
•Złóż lusterka boczne.
•Szczotki myjni automatycznych mogą
zmniejszyć połysk lakieru lub
przyspieszyć pogarszanie się jego stanu.
Mycie ciśnieniowe
W niektórych urządzeniach myjących
używana jest woda pod wysokim
ciśnieniem i o wysokiej temperaturze. Jeśli
dysza maszyny znajdzie się za blisko
samochodu, siła strugi wody może
spowodować uszkodzenie lub
odkształcenie elementów nadwozia,
wpłynąć na integralność części oraz
doprowadzić do przedostania się wody do
wnętrza. Trzymaj dyszę myjącą
w dostatecznej odległości od samochodu
(co najmniej 30 cm). Ponadto, nie myj zbyt
długo jednego miejsca, a także ostrożnie
myj odstępy między drzwiami i okolice
okien.
Wo s kowa n i e
Samochód należy woskować, gdy nie ma
kropel wody na powierzchniach
lakierowanych.
Przed woskowaniem zawsze umyj
i wysusz samochód. Oprócz nadwozia,
nawoskuj metalowe wykończenia ozdobne,
aby nadać im połysk.

1. Używaj wosków, które nie zawierają
materiałów ściernych.
Woski zawierające materiały ścierne
usuwają lakier i mogą zmatowić
metalowe części.
2. Używaj naturalnych wosków
o wysokiej jakości odpowiednio dla
lakierów metalizowanych, mikowych
i zwykłych.
3. Podczas woskowania nałóż
równomiernie warstwę wosku gąbką
lub miękką szmatką.
4. Przetrzyj wosk miękką szmatką.
UWAGA
Środki do usuwania plam, używane do
usunięcia oleju, smoły i podobnych
materiałów, usuwają zwykle także
wosk. Nawoskuj ponownie te
powierzchnie, nawet jeżeli pozostałe
powierzchnie samochodu nie wymagają
tego.
tUzupełnianie ubytków lakieru
Uszkodzone powierzchnie lakieru
spowodowane uderzeniami kamieni,
zadrapaniami podczas parkowania itp.,
napraw zanim pojawi się rdza, używając
farby zaprawkowej Mazdy. Najpierw usuń
brud i tłuszcz czystą, miękką szmatką.

Jeżeli rdza zaczęła się już tworzyć:

1. Oczyść dokładnie rdzę papierem
ściernym.
2. Przetrzyj to miejsce czystą, miękką
szmatką.
3. Nanieś podkład antykorozyjny na
powierzchnię.
4. Po całkowitym wyschnięciu nanieś
odpowiednią warstwę lakieru
zaprawkowego na powierzchnię.
Oczywiście w przypadku trudności zleć
wykonanie tej pracy specjalistycznemu
serwisowi, zalecamy Autoryzowaną Stację
Obsługi Mazdy.
Obsługa i konserwacja
Konserwacja samochodu
6-82

tZabezpieczenie przed korozją
perforacyjną
Nadwozie jest fabrycznie zabezpieczone
przed korozją perforacyjną. Jednak
dodatkowe zabezpieczenie,
przeprowadzone po rozpoczęciu
użytkowania pojazdu dodatkowo,
przedłuży żywotność blach nadwozia.
Zalecamy skonsultowanie się ze
specjalistycznym serwisem, najlepiej
z Autoryzowaną Stacją Obsługi Mazdy.
tKonserwacja elementów
chromowanych
•Używaj zmywacza do usuwania smoły
drogowej i owadów. Nigdy nie rób tego
nożem lub podobnym narzędziem.
•Aby zapobiec korozji elementów
chromowanych, nałóż na nie wosk lub
środek konserwujący chrom i wypoleruj
do uzyskania połysku.
•Podczas niskich temperatur lub
w strefach przybrzeżnych pokryj
elementy chromowane grubszą warstwą
wosku lub środkiem konserwującym
silniejszym niż zazwyczaj. Można także
pokryć te elementy odporną na korozję
wazeliną techniczną lub innym środkiem
zabezpieczającym.
PRZESTROGA
Nie stosuj waty stalowej, ściernych
środków czyszczących lub silnych
detergentów zawierających związki
alkaliczne lub żrące do czyszczenia
chromowanych lub anodowanych
elementów. Mogą one uszkodzić
powłokę ochronną i spowodować
odbarwienie lub uszkodzenie lakieru.
tOchrona podwozia
Ta specjalna powłoka ochronna nanoszona
jest w fabryce na krytyczne części
podwozia samochodu, co zabezpiecza
przed uszkodzeniami spowodowanymi
związkami chemicznymi lub kamieniami.
Powłoka ta podatna jest na uszkodzenie
w czasie eksploatacji samochodu.
Sprawdzaj okresowo powłokę ochronną
podwozia.

W razie konieczności wykonania napraw
skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną Stację
Obsługi Mazdy. Jej personel doskonale
wie, jak wykonywać naprawy.
tKonserwacja aluminiowych obręczy
kół
*
Aluminiowe obręcze kół pokryte są
powłoką zabezpieczającą. Aby właściwie
chronić tę powłokę, konieczne jest
zachowanie szczególnej ostrożności.
PRZESTROGA
Nie używaj detergentów innych niż
łagodne. Przed użyciem detergentu
sprawdź jego składniki. W innym
przypadku detergent może doprowadzić
do odbarwienia aluminiowych obręczy
kół.
UWAGA
•Nie używaj szczotek drucianych lub
jakichkolwiek ściernych środków
czyszczących, past polerskich lub
rozpuszczalników do czyszczenia
aluminiowych obręczy. Mogą one
uszkodzić powłokę.
Obsługa i konserwacja
Konserwacja samochodu
*Wybrane wersje.6-83

•Do czyszczenia obręczy używaj
zawsze gąbki lub miękkiej szmatki.
Spłucz dokładnie letnią lub zimną
wodą. Oczyść także obręcze po
jeździe na zakurzonych lub sypanych
solą drogach. Zapobiegnie to
powstaniu korozji.
•Unikaj mycia Twojego samochodu
w automatycznych myjniach
samochodowych, które stosują
wysokoobrotowe lub twarde szczotki.
tKonserwacja elementów
plastikowych
•Do czyszczenia plastikowych kloszy
świateł zewnętrznych nie używaj
benzyny, parafiny, spirytusu, farb,
rozpuszczalników, mocno kwasowych
lub mocno zasadowych detergentów.
W przeciwnym razie, odczynniki
chemiczne mogą w znaczący sposób
odbarwić lub zniszczyć powierzchnię
kloszy powodując utratę ich
funkcjonalności. Jeśli klosze zostały
przypadkowo wystawione na działanie
wyżej wspomnianych środków, spłucz je
natychmiast wodą.
•Jeśli plastikowe elementy, jak zderzaki,
zostaną nieopatrznie poddane działaniu
środków chemicznych takich jak
benzyna, oleje, płyn chłodzący silnika,
czy elektrolit akumulatora, może
nastąpić ich odbarwienie, wypłowienie
lub złuszczenie się lakieru. Zetrzyj
niezwłocznie środek chemiczny miękka
szmatką .
•Urządzenia myjące mogą
wykorzystywać wodę o wysokiej
temperaturze i pod wysokim ciśnieniem.
Jeśli dysza urządzenia myjącego
znajdzie się zbyt blisko lub zbyt długo
w pobliżu plastikowego elementu,
strumień wody może odkształcić ten
element lub zniszczyć jego powłokę
lakierniczą.
•Nie używaj wosków zawierających
materiały ścierne. Stosowanie wosków
zawierających materiały ścierne może
doprowadzić do uszkodzenia lakieru.
•Ponadto, nie używaj elektrycznych lub
pneumatycznych urządzeń do
woskowania. Wytworzone przez ciepło
tarcie może doprowadzić do
odkształcenia plastiku lub uszkodzenia
powłoki lakierniczej.
Obsługa i konserwacja
Konserwacja samochodu
6-84

Pielęgnacja wnętrza
OSTRZEŻENIE
Nie płucz wodą wnętrza nadwozia:
Przedostanie się wody do
komponentów elektrycznych, takich
jak system audio oraz elementy
sterowania zagraża bezpieczeństwu,
ponieważ może spowodować usterkę
lub pożar.
UWAGA
•Nie używaj do czyszczenia wnętrza
alkoholu, wybielaczy chlorowych lub
organicznych rozpuszczalników,
benzenu czy benzyny. W przeciwnym
razie może dojść do powstania plam
i odbarwień.
•Szorowanie twardą szczotką lub
tkaniną może spowodować
uszkodzenie skóry.
Jeśli wnętrze samochodu zostanie
zabrudzone w jeden z wymienionych
poniżej sposobów, niezwłocznie usuń
zabrudzenie miękką szmatką.
Pozostawienie zabrudzonej powierzchni
bez wyczyszczenia spowoduje
odbarwienia, plamy, pęknięcia lub
odpadanie powłoki, a ponadto później
trudniej będzie ją wyczyścić.
•Rozlany napój lub perfuma
•Zabrudzenie smarem lub olejem
•Inne zabrudzenia
tKonserwacja pasów bezpieczeństwa
1. Czyść zabrudzoną powierzchnię
poprzez lekkie przecieranie jej miękką
szmatką zwilżoną roztworem
łagodnego detergentu (około 5%)
z wodą.
2. Usuń wszelkie pozostałości detergentu
za pomocą miękkiej szmatki zwilżonej
czystą wodą i dokładnie wykręconej.
3. Przed zwinięciem wyczyszczonych
pasów bezpieczeństwa dokładnie osusz
je i upewnij się, czy nie są wilgotne.
OSTRZEŻENIE
Jeśli pas bezpieczeństwa jest
postrzępiony lub widoczne są nim
otarcia, należy go wymienić
w Autoryzowanej Stacji Obsługi
Mazdy:
Jeśli pasy bezpieczeństwa będą
używane w takim stanie, nie będą
mogły zapewnić w pełni swej
funkcji, co może doprowadzić do
poważnych obrażeń lub śmierci.
W celu usunięcia zabrudzeń należy
użyć łagodnego detergentu:
W przypadku użycia do czyszczenia
pasów bezpieczeństwa
rozpuszczalników organicznych lub
zauważenia na nich plam bądź
miejsc wyblakłych, możliwe jest, że
pasy uległy osłabieniu i
w konsekwencji mogą nie pełnić
całkowicie swojej funkcji, co może
doprowadzić do poważnych obrażeń
lub śmierci.
Obsługa i konserwacja
Konserwacja samochodu
6-85

UWAGA
Jeśli pasy ulegną zabrudzeniu, należy
starannie je oczyścić. Pozostawienie ich
bez wyczyszczenia utrudni
wyczyszczenie ich w późniejszym
czasie i może zakłócić płynne zwijanie
się pasa.
tKonserwacja tapicerki winylowej
Kurz i łatwo usuwalne zabrudzenia usuwaj
z tapicerki winylowej za pomocą szczotki
lub odkurzacza.
Większe zabrudzenia na tapicerce
winylowej usuwaj za pomocą środka do
czyszczenia skóry i winylu.
tKonserwacja tapicerki
1. Czyść zabrudzoną powierzchnię
poprzez lekkie przecieranie jej miękką
szmatką zwilżoną roztworem
łagodnego detergentu (około 5%)
z wodą.
2. Usuń wszelkie pozostałości detergentu
za pomocą miękkiej szmatki zwilżonej
czystą wodą i dokładnie wykręconej.
tKonserwacja tapicerki skórzanej*
1. Usuń kurz i piasek za pomocą
odkurzacza.
2. Wytrzyj zabrudzone miejsce miękką
szmatką, posługując się odpowiednim
środkiem czyszczącym lub miękką
szmatką zmoczoną w łagodnym
detergencie (około 5% rozcieńczenia
z wodą).
3. Usuń wszelkie pozostałości detergentu
za pomocą miękkiej szmatki zwilżonej
czystą wodą i dokładnie wykręconej.
4. Usuń wilgoć używając suchej szmatki
i pozostaw skórę do wyschnięcia
w suchym, dobrze wentylowanym
i nienasłonecznionym miejscu. Jeśli
skóra zmoczy się np. od deszczu,
niezwłocznie usuń wilgoć suchą
szmatką.
UWAGA
•Prawdziwa skóra nie jest jednolita
i może mieć skazy, rysy
i pofałdowania.
•Aby utrzymać wysoką jakość skóry,
dbaj o nią systematycznie, zalecamy
co najmniej dwa razy w roku ją
oczyścić i zakonserwować przy
pomocy odpowiednich środków.
•Jeśli skóra zostanie zabrudzona
jednym z poniższych, należy
natychmiast ją wyczyścić.
Pozostawienie tego typu zabrudzeń
na skórze może doprowadzić do jej
przedwczesnego zużycia,
powstawania pleśni lub plam.
•Piasek lub błoto
•Tłuszcz lub olej, na przykład
z kremu do rąk
•Alkohol, na przykład
z kosmetyków lub preparatów do
stylizacji włosów
•Jeśli tapicerka skórzana zostanie
zmoczona, niezwłocznie usuń wilgoć
suchą szmatką. Pozostawienie
wilgotnej powierzchni może
spowodować pogorszenie jakości
powierzchni w postaci stwardnień lub
obkurczeń.
Obsługa i konserwacja
Konserwacja samochodu
6-86*Wybrane wersje.
