2016 MAZDA MODEL 3 HATCHBACK tow

Typ C/Typ D
Z elektromechanicznym
hamulcem postojowym
Bez elektromechanicznego
hamulca postojowego
PRZESTROGA
•Aby uniknąć uszkodzenia gniazda lub
awarii instalacji elektrycznej:
•Nie używaj akcesoriów o poborze
mocy przekraczającym 120 W (DC
12 V, 10 A).
•Używaj tylko oryginalnych
akcesoriów Mazdy lub ich
odpowiedników.
•Zamykaj pokrywę, gdy gniazdo do
podłączania akcesoriów nie jest
używane, aby uniknąć przedostania
się do wewnątrz obcych
przedmiotów i płynów.
•Włóż prawidłowo wtyczkę do
gniazda akcesoriów.
•Nie wkładaj zapalniczki do gniazda
akcesoriów.
•Zależnie od urządzenia podłączonego
do gniazda akcesoriów, podczas
odtwarzania dźwięku może być
słyszalny szum.
•W zależności od urządzenia
podłączonego do gniazda akcesoriów,
mogą one mieć wpływ na układ
elektryczny samochodu, co może
spowodować świecenie się lampki
ostrzegawczej. Rozłącz podłączone
urządzenie i upewnij się, czy problem
został rozwiązany. Jeśli problem nie
ustępuje, rozłącz urządzenie
z gniazda i wyłącz zapłon.
W przypadku, gdy problem nadal ma
miejsce skontaktuj się
z wyspecjalizowanym serwisem,
zalecamy Autoryzowaną Stację
Obsługi Mazdy.
UWAGA
W celu uniknięcia rozładowania
akumulatora, nie korzystaj z gniazda do
podłączenia akcesoriów przez dłuższy
czas, gdy silnik jest wyłączony lub gdy
pracuje na biegu jałowym.
Komfort wnętrza
Wyposażenie wnętrza
5-164

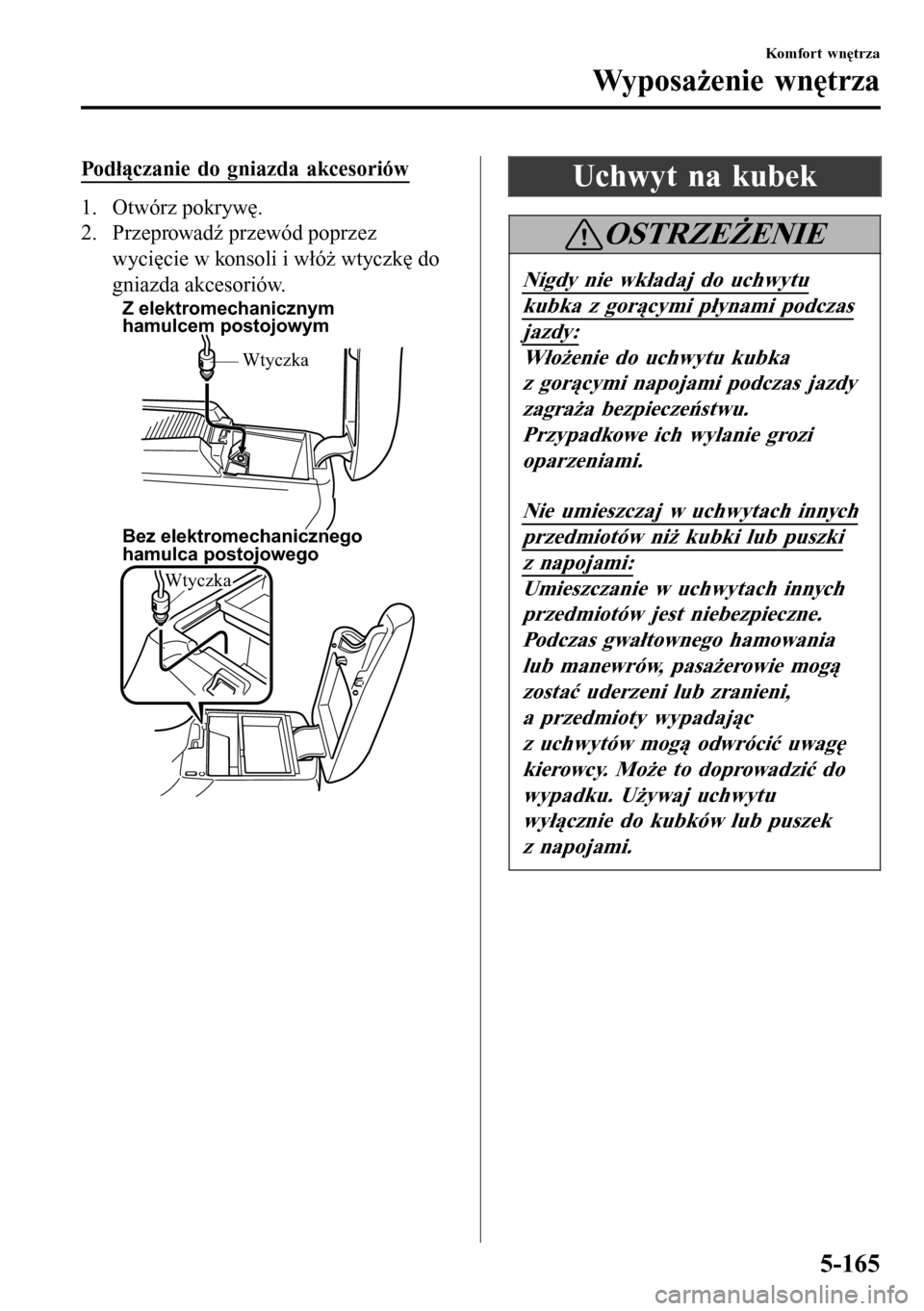

Podłączanie do gniazda akcesoriów
1. Otwórz pokrywę.
2. Przeprowadź przewód poprzez
wycięcie w konsoli i włóż wtyczkę do
gniazda akcesoriów.
Z elektromechanicznym
hamulcem postojowym
Bez elektromechanicznego
hamulca postojowego
Wtyczka
Wtyczka
Uchwyt na kubek
OSTRZEŻENIE
Nigdy nie wkładaj do uchwytu
kubka z gorącymi płynami podczas
jazdy:
Włożenie do uchwytu kubka
z gorącymi napojami podczas jazdy
zagraża bezpieczeństwu.
Przypadkowe ich wylanie grozi
oparzeniami.
Nie umieszczaj w uchwytach innych
przedmiotów niż kubki lub puszki
z napojami:
Umieszczanie w uchwytach innych
przedmiotów jest niebezpieczne.
Podczas gwałtownego hamowania
lub manewrów, pasażerowie mogą
zostać uderzeni lub zranieni,
a przedmioty wypadając
z uchwytów mogą odwrócić uwagę
kierowcy. Może to doprowadzić do
wypadku. Używaj uchwytu
wyłącznie do kubków lub puszek
z napojami.
Komfort wnętrza
Wyposażenie wnętrza
5-165

Pojemnik na butelki
Uchwyty na butelki znajdują się
w bocznych kieszeniach po wewnętrznej
stronie drzwi.
Przód
Pojemnik na butelki
Tył
Pojemnik na butelki
PRZESTROGA
Nie umieszczaj w uchwytach na butelki
otwartych pojemników. Podczas
zamykania lub otwierania drzwi ich
zawartość może się wylać.
Schowki
OSTRZEŻENIE
Podczas jazdy wszystkie schowki
powinny być zamknięte:
Jazda z otwartymi schowkami
zagraża bezpieczeństwu. Aby
ograniczyć możliwość odniesienia
obrażeń w razie wypadku lub
podczas gwałtownego hamowania,
sprawdź czy wszystkie schowki są
zamknięte.
Nie umieszczaj przedmiotów
w schowkach bez pokrywy:
Umieszczenie przedmiotów
w schowkach bez zamykania
pokrywy zagraża bezpieczeństwu,
ponieważ mogę one być wyrzucone
do kabiny, jeśli pojazd nagle
przyspieszy i spowodować obrażenia,
w zależności od tego, w jaki sposób
przedmiot jest w takim schowku
umieszczony.
PRZESTROGA
Nie zostawiaj zapalniczek i okularów
przeciwsłonecznych w schowkach, jeśli
parkujesz w nasłonecznionym miejscu.
Zapalniczka i okulary z tworzywa mogą
się zdeformować lub popękać pod
wpływem wysokiej temperatury.
Komfort wnętrza
Wyposażenie wnętrza
5-167

tKonsola sufitowa*
Konsola sufitowa zawiera specjalny
schowek na okulary przeciwsłoneczne lub
inne akcesoria.
Naciśnij i puść, aby otworzyć.
ttSchowek w desce rozdzielczej
Aby otworzyć schowek, pociągnij
dźwignię do siebie.
Przy zamykaniu schowka dociśnij
środkową część pokrywy.
ttSchowek w podłokietniku
Aby otworzyć schowek, pociągnij do góry
dźwignię.
Z elektromechanicznym
hamulcem postojowym
Bez elektromechanicznego
hamulca postojowego
Komfort wnętrza
Wyposażenie wnętrza
5-168*Wybrane wersje.

Pojemnik na drobne przedmioty
Pojemnik na drobne przedmioty można
wyjmować.
Bez elektromechanicznego
hamulca postojowego
Pojemnik na
drobne przedmioty
Pojemnik na
drobne przedmioty
Z elektromechanicznym hamulcem
postojowym
ttSchowek w bagażniku*
Podnieś matę bagażnika.
(Hatchback)

(Sedan)

ttTylne haczyki na ubrania
OSTRZEŻENIE
Nigdy nie wieszaj ciężkich ani
ostrych przedmiotów na uchwytach
lub haczykach na ubrania:
Wiszące na haczykach ciężkie lub
ostre przedmioty mogą uderzyć
pasażerów w razie otwierania się
kurtyn powietrznych, powodując
poważne obrażenia lub śmierć.
Zawsze wieszaj ubrania na haczykach bez
użycia wieszaka.
Haczyk na ubrania
Komfort wnętrza
Wyposażenie wnętrza
*Wybrane wersje.5-169

6Obsługa i konserwacja
Jak utrzymać Twoją Mazdę w idealnym stanie.
Podstawowe informacje.................... 6-2
Wprowadzenie.............................. 6-2
Plan przeglądów okresowych........... 6-4
Plan przeglądów okresowych....... 6-4
Monitor obsługi okresowej......... 6-18
Plan obsługi wykonywanej przez
właściciela.........................................6-21
Środki ostrożności obowiązujące
przy wykonywaniu obsługi przez
właściciela.................................. 6-21
Pokrywa komory silnika............. 6-23
Widok komory silnika................ 6-25
Olej silnikowy.............................6-27
Płyn chłodzący silnik..................6-34
Płyn hamulcowy/układu
wspomagania sprzęgła................ 6-37
Płyn automatycznej skrzyni biegów
(Skrzynia 4-biegowa)..................6-38
Płyn spryskiwaczy szyb
i reflektorów............................... 6-39
Smarowanie elementów
nadwozia..................................... 6-40
Pióra wycieraczek.......................6-41
Akumulator................................. 6-45
Wymiana baterii w kluczu.......... 6-48
Opony......................................... 6-50
Żarówki.......................................6-55
Bezpieczniki............................... 6-73
Konserwacja samochodu................ 6-78
Konserwacja zewnętrzna.............6-78
Pielęgnacja wnętrza.................... 6-85
6-1

Wprowadzenie
Uważaj, aby nie zranić się podczas sprawdzania swojego samochodu, wymiany koła lub
przeprowadzania jakichkolwiek czynności związanych z jego konserwacją czy pielęgnacją,
na przykład myciem go.
Najlepiej ubierać grube rękawice robocze, na przykład rękawice bawełniane, podczas
dotykania miejsc, do których dostęp jest utrudniony podczas sprawdzania lub wykonywania
prac w swoim samochodzie. Przeprowadzanie kontroli lub procedur gołymi rękami może
spowodować zranienie ich.

Jeżeli nie masz pewności, że samodzielnie wykonasz opisane procedury, ich wykonanie zleć
wykwalifikowanym i przeszkolonym specjalistom, zalecamy Autoryzowaną Stację Obsługi
Mazdy.

Twój samochód wymaga oryginalnych części zamiennych Mazda oraz obsługi wykonywanej
przez specjalnie do tego wyszkolonych specjalistów Mazdy. Bez ich ekspertyz oraz części,
które zostały zaprojektowane i wykonane specjalnie dla Twojej Mazdy, niewystarczający,
niekompletny i nieodpowiedni przegląd może spowodować problemy w eksploatacji
samochodu. Może to również prowadzić do uszkodzenia samochodu lub wypadków
i obrażeń ciała.

Aby uzyskać porady ekspertów i właściwie wykonać przegląd, skonsultuj się ze
specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.

Właściciel samochodu powinien przechowywać potwierdzenia wykonania wymaganych
przeglądów okresowych.

W przypadku braku przeprowadzenia przeglądów okresowych, stosowania wadliwych
materiałów lub wykonania nieodpowiedniej jakości obsługi, nastąpi utrata gwarancji.

Obsługa i konserwacja
Podstawowe informacje
6-2

Złącze do diagnostyki usterek zaprojektowano wyłącznie w celu podłączania specjalnie
zaprojektowanego urządzenia do przeprowadzania diagnostyki samochodowej.
Nie należy podłączać żadnych innych urządzeń niż specjalnie zaprojektowane urządzenia do
diagnostyki usterek w ramach serwisowania samochodów. Podłączenie jakiegokolwiek
innego urządzenia niż urządzenie do diagnostyki usterek może niekorzystnie wpłynąć na
urządzenia elektryczne samochodu lub doprowadzić do uszkodzeń, np. rozładowania
akumulatora.
Gniazdo
diagnostyczne
Obsługa i konserwacja
Podstawowe informacje
6-3
