•Wystawienie na bezpośrednie
działanie promieni słonecznych może
spowodować pogorszenie jakości
skóry oraz obkurczenie. Parkując
samochód w nasłonecznionym
miejscu na dłuższy czas, zacień
wnętrze używając zasłon
przeciwsłonecznych.
•Nie pozostawiaj na tapicerce
skórzanej żadnych produktów
winylowych przez dłuższy czas.
Mogą one niekorzystnie wpłynąć na
jakość i odcień tapicerki. Kiedy
w kabinie jest wysoka temperatura,
winyl może przywrzeć do
powierzchni skóry.
tKonserwacja elementów
plastikowych
PRZESTROGA
Nie stosuj środków polerujących.
W zależności od składników danego
produktu, mogą one spowodować
odbarwienie, plamy, pęknięcia lub
odpadanie powłoki.
tKonserwacja górnej części zestawu
wskaźników (miękkie obicie)
Dla tego typu powierzchni zastosowano
niezwykle miękki i delikatny materiał.
Mocne przecieranie miękkiego obicia
suchą szmatką może zniszczyć jego
powierzchnię i pozostawić na nim białe
rysy.
1. Przetrzyj zabrudzoną powierzchnię
miękką szmatką zwilżoną roztworem
łagodnego detergentu (około 5%)
z wodą.
2. Usuń wszelkie pozostałości detergentu
za pomocą miękkiej szmatki zwilżonej
czystą wodą i dokładnie wykręconej.
tKonserwacja wyświetlacza
Head-up
*
Powierzchnie łącznika i lustra posiadają
specjalną powłokę. Podczas czyszczenia
nie należy stosować twardych lub
szorstkich szmatek ani detergentów.
Używaj miękkich szmatek o delikatnej
teksturze.
Jeśli na łącznik lub lustro przedostanie się
rozpuszczalnik chemiczny, należy
natychmiast go zetrzeć. W przeciwnym
razie mogą one ulec uszkodzeniu,
a specjalna powłoka, o której mowa
powyżej, może ulec zarysowaniu.
tKonserwacja panelu
W razie zabrudzenia panelu należy
oczyścić go miękką szmatką zmoczoną
w czystej wodzie i dokładnie wykręconej.
Jeśli pewne obszary wymagają
dodatkowego czyszczenia, zastosuj
poniższą procedurę.
1. Przetrzyj zabrudzoną powierzchnię
miękką szmatką zwilżoną roztworem
łagodnego detergentu (około 5 %)
z wodą.
2. Usuń wszelkie pozostałości detergentu
za pomocą miękkiej szmatki zwilżonej
czystą wodą i dokładnie wykręconej.
UWAGA
Zachowaj szczególną ostrożność
podczas czyszczenia paneli
o powierzchniach błyszczących, np.
z warstwą powlekającą, bowiem można
je łatwo zarysować.
Obsługa i konserwacja
Konserwacja samochodu
*Wybrane wersje.6-87

UWAGA
Jeżeli podnośnik nie jest całkowicie
zabezpieczony, może stukać podczas
jazdy. Upewnij się, czy podnośnik jest
właściwie zamocowany.
4. Włóż zaczepy pokrywy i zainstaluj ją
na miejscu.
(Sedan)
Zaczepy
Zaczepy(Hatchback)
UWAGA
Sprawdź, czy pokrywa została
poprawnie zamontowana.
Obsługa okresowa
•Zawsze utrzymuj podnośnik
w czystości.
•Upewnij się, czy części ruchome nie są
zabrudzone lub zardzewiałe.
•Upewnij się, czy gwint śruby jest
odpowiednio nasmarowany.
ttKoł o za pa sowe*
Twoja Mazda jest wyposażona
w dojazdowe koło zapasowe.
Dojazdowe koło zapasowe jest lżejsze
i mniejsze od normalnego, jest również
przeznaczone wyłącznie do użytku
w sytuacjach awaryjnych przez BARDZO
krótki czas. Dojazdowego koła
zapasowego nie należy NIGDY używać na
długich dystansach lub przez dłuższy czas.
OSTRZEŻENIE
Nie montuj dojazdowego koła
zapasowego w miejsce jednego z kół
przednich (napędzanych):
Jazda z dojazdowym kołem
zapasowym zamontowanym
w miejsce jednego z przednich kół
napędowych zagraża
bezpieczeństwu. Prowadzenie
samochodu będzie utrudnione.
Możesz utracić kontrolę nad
samochodem, zwłaszcza na
oblodzonej lub zaśnieżonej drodze
i doprowadzić do wypadku. Przełóż
tylne koło do przodu, a dojazdowe
zamontuj w miejsce tylnego.
PRZESTROGA
•Podczas jazdy z dojazdowym kołem
zapasowym stabilność toru jazdy
może ulec pogorszeniu. Jedź
ostrożnie.
•Aby uniknąć uszkodzenia
dojazdowego koła zapasowego lub
samochodu, stosuj się do
następujących zaleceń:
•Nie przekraczaj prędkości 80 km/h.
W razie awarii
Przebita opona
7-8*Wybrane wersje.

•Unikaj najeżdżania na przeszkody.
Nie korzystaj z myjni
automatycznej. Koło dojazdowe ma
mniejszą średnicę niż normalne,
przez co zmniejsza się prześwit
samochodu.
•Nie stosuj na tym kole łańcuchów
przeciwpoślizgowych, ponieważ
nie będą do niego odpowiednio
przylegać.
•Nie używaj dojazdowego koła
zapasowego w żadnym innym
pojeździe (zostało ono
zaprojektowane wyłącznie do
Twojej Mazdy).
•Nie używaj jednocześnie więcej
niż jednego dojazdowego koła
zapasowego.
Aby wyjąć koło zapasowe
1. Podnieś wykładzinę komory
bagażnika.

Wykładzina komory bagażnika
2. Odkręć śrubę mocującą koło
w kierunku przeciwnym do ruchu
wskazówek zegara.

Śruba mocująca koło zapasowe
Aby włożyć i zabezpieczyć koło
zapasowe
Wykonaj powyższe czynności w odwrotnej
kolejności. Po schowaniu koła sprawdź,
czy jest ono odpowiednio zabezpieczone.
W razie awarii
Przebita opona
7-9

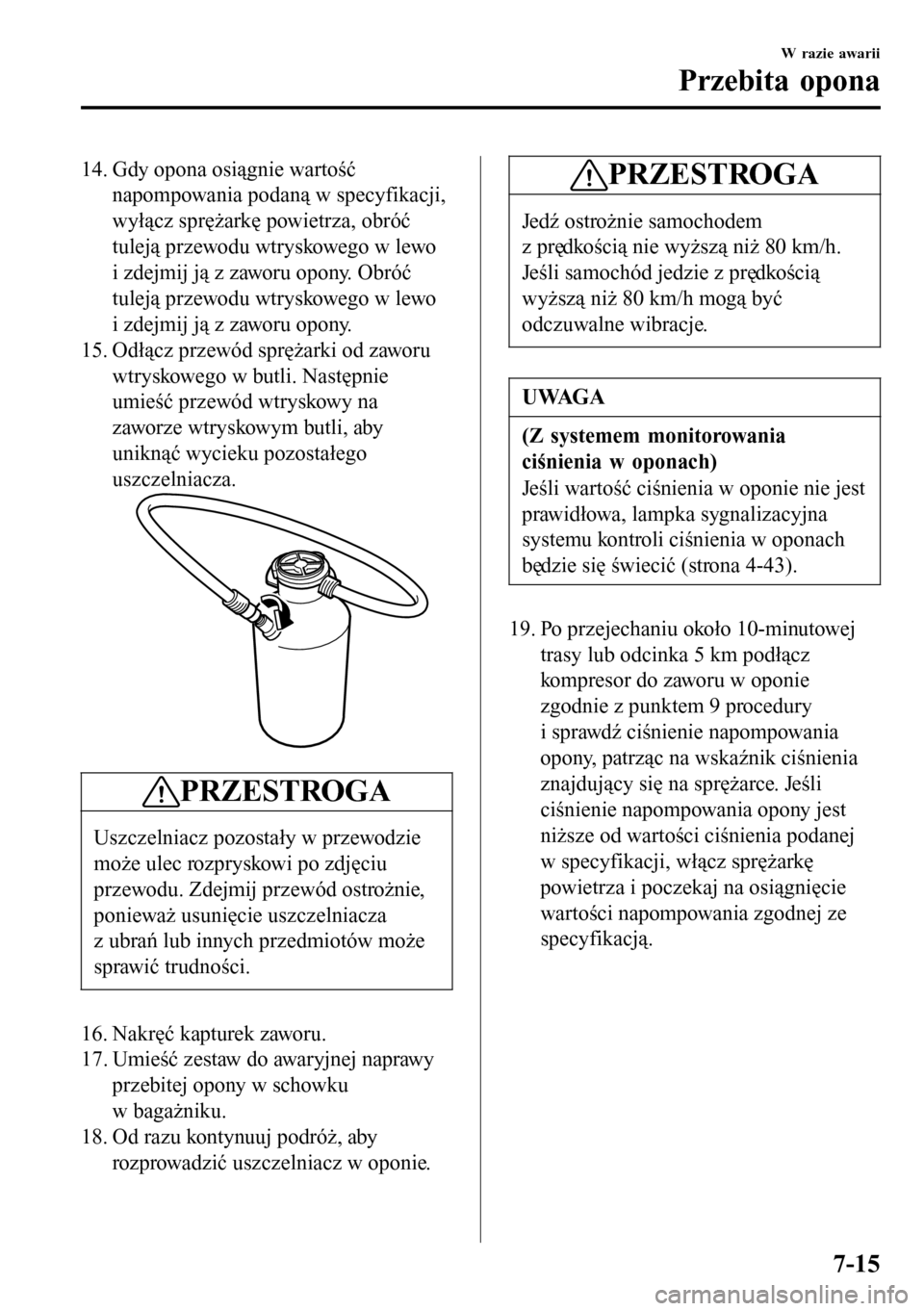

14. Gdy opona osiągnie wartość
napompowania podaną w specyfikacji,
wyłącz sprężarkę powietrza, obróć
tuleją przewodu wtryskowego w lewo
i zdejmij ją z zaworu opony. Obróć
tuleją przewodu wtryskowego w lewo
i zdejmij ją z zaworu opony.
15. Odłącz przewód sprężarki od zaworu
wtryskowego w butli. Następnie
umieść przewód wtryskowy na
zaworze wtryskowym butli, aby
uniknąć wycieku pozostałego
uszczelniacza.
PRZESTROGA
Uszczelniacz pozostały w przewodzie
może ulec rozpryskowi po zdjęciu
przewodu. Zdejmij przewód ostrożnie,
ponieważ usunięcie uszczelniacza
z ubrań lub innych przedmiotów może
sprawić trudności.
16. Nakręć kapturek zaworu.
17. Umieść zestaw do awaryjnej naprawy
przebitej opony w schowku
w bagażniku.
18. Od razu kontynuuj podróż, aby
rozprowadzić uszczelniacz w oponie.
PRZESTROGA
Jedź ostrożnie samochodem
z prędkością nie wyższą niż 80 km/h.
Jeśli samochód jedzie z prędkością
wyższą niż 80 km/h mogą być
odczuwalne wibracje.
UWAGA
(Z systemem monitorowania
ciśnienia w oponach)
Jeśli wartość ciśnienia w oponie nie jest
prawidłowa, lampka sygnalizacyjna
systemu kontroli ciśnienia w oponach
będzie się świecić (strona 4-43).
19. Po przejechaniu około 10-minutowej
trasy lub odcinka 5 km podłącz
kompresor do zaworu w oponie
zgodnie z punktem 9 procedury
i sprawdź ciśnienie napompowania
opony, patrząc na wskaźnik ciśnienia
znajdujący się na sprężarce. Jeśli
ciśnienie napompowania opony jest
niższe od wartości ciśnienia podanej
w specyfikacji, włącz sprężarkę
powietrza i poczekaj na osiągnięcie
wartości napompowania zgodnej ze
specyfikacją.
W razie awarii
Przebita opona
7-15

OSTRZEŻENIE
Jeśli ciśnienie napompowania opony
spadło poniżej wartości 130 kPa
(1,3 kG/cm2 lub bary, 18,9 psi), nie
kontynuuj podróży i skontaktuj się
ze specjalistycznym serwisem,
zalecamy Autoryzowaną Stację
Obsługi Mazdy:
Naprawa przy użyciu zestawu do
awaryjnej naprawy opony nie
przyniosła skutku.
Jeśli widoczny jest spadek wartości
ciśnienia napompowania opony,
nawet po powtórzeniu punktów od 9
do 19 opisanej procedury, nie należy
kontynuować podróży:
Skontaktuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną
Stację Obsługi Mazdy.
PRZESTROGA
Przed sprawdzeniem wartości ciśnienia
napompowania opony za pomocą
wskaźnika ciśnienia wyłącz sprężarkę
powietrza.
20. Naprawa przy użyciu zestawu do
awaryjnej naprawy opony jest
ukończona pomyślnie wówczas, jeśli
ciśnienie powietrza w oponie nie
spada. Natychmiast jedź ostrożnie
samochodem do najbliższego
specjalistycznego serwisu, zalecamy
Autoryzowaną Stację Obsługi Mazda,
w celu dokonania wymiany opony.
Zaleca się wymianę na oponę nową.
Jeśli zamierzasz naprawić lub dalej
użytkować oponę, skonsultuj się ze
specjalistycznym serwisem. Zalecamy
Autoryzowaną Stację Obsługi Mazda.
UWAGA
•Oponę, którą poddano naprawie za
pomocą zestawu do awaryjnej
naprawy opony, Mazda zaleca
możliwie jak najszybciej wymienić
na nową. Jeśli zamierzasz naprawić
lub dalej użytkować oponę, skonsultuj
się ze specjalistycznym serwisem.
Zalecamy Autoryzowaną Stację
Obsługi Mazda.
•Koła można ponownie używać
dopiero po usunięciu pozostałego na
nim uszczelniacza. Należy jednak
wymienić na nowy kompletny zawór
opony.
tSprawdzanie zestawu do awaryjnej
naprawy opony
Sprawdzaj regularnie zestaw do awaryjnej
naprawy przebitej opony.
•Sprawdź termin przydatności do użycia
uszczelniacza do opon.
•Sprawdź działanie kompresora do opon.
UWAGA
Uszczelniacz do opon ma określony termin
przydatności do użycia. Sprawdź termin
przydatności do użycia wskazany na
etykiecie pojemnika i nie stosuj
uszczelniacza przeterminowanego.
Wymień uszczelniacz opon
w Autoryzowanej Stacji Obsługi Mazdy
przed upływem terminu jego przydatności
do użycia.
W razie awarii
Przebita opona
7-16

Nie podnoś samochodu w pozycji
innej niż specjalnie zaprojektowany
punkt podparcia, ani nie umieszczaj
żadnych przedmiotów pod
podnośnikiem:
Podnoszenie samochodu w pozycji
innej niż zaprojektowany do tego
punkt podparcia oraz umieszczanie
przedmiotów pod podnośnikiem jest
niebezpieczne, gdyż może
spowodować deformację karoserii
samochodu, a nawet zsunięcie się
samochodu z podnośnika powodując
wypadek.
Używaj wyłącznie podnośnika
dostarczonego wraz z Twoją Mazdą:
Używanie podnośnika innego niż ten
zaprojektowany dla Twojej Mazdy
zagraża bezpieczeństwu. Samochód
może ześlizgnąć się z podnośnika
i spowodować poważne obrażenia.
Nigdy nie umieszczaj żadnych
przedmiotów pod podnośnikiem:
Podnoszenie samochodu za pomocą
podnośnika, pod którym znajduje
się jakiś przedmiot, zagraża
bezpieczeństwu. Podnośnik może się
ześlizgnąć, a samochód opaść
i spowodować poważne obrażenia.
7. Włóż korbę podnośnika i nałóż na nią
klucz do kół.

8. Obracaj korbą podnośnika zgodnie
z ruchem wskazówek zegara i podnieś
samochód na taką wysokość, aby
można było założyć koło zapasowe.
Przed odkręceniem nakrętek koła
upewnij się, czy Twoja Mazda jest
właściwie unieruchomiona i czy nie
może się ześlizgnąć albo przemieścić.

W razie awarii
Przebita opona
7-20

Upewnij się, czy wkręciłeś te same
nakrętki, które zostały wykręcone
lub zastąp je nakrętkami
metrycznymi o tych samych
parametrach:
Ponieważ śruby i nakrętki mocujące
koła Twojej Mazdy mają gwinty
metryczne, używanie nakrętek
niemetrycznych zagraża
bezpieczeństwu. Niemetryczna
nakrętka może uszkodzić metryczną
śrubę i nie zabezpieczyć koła, co
może spowodować jego odpadnięcie
i doprowadzić do wypadku.
5. Usuń kliny blokujące spod kół
i schowaj na swoje miejsce narzędzia
oraz podnośnik.
6. Umieść uszkodzone koło w bagażniku.
7. Sprawdź ciśnienie w oponie. Patrz
„Opony” na stronie 9-15.
8. Jak najszybciej zleć naprawę lub
wymianę opony.
UWAGA
Po zamontowaniu koła zapasowego nie
naciskaj przycisku ustawiania systemu
monitorowania ciśnienia w oponach.
Przycisk ten można nacisnąć wyłącznie
po zainstalowaniu naprawionej lub
nowej opony (strona 4-43).
OSTRZEŻENIE
Nie jedź, jeśli nawet tylko w jednej
oponie ciśnienie jest nieprawidłowe:
Jazda z oponami o nieprawidłowym
ciśnieniu zagraża bezpieczeństwu.
Opony z nieprawidłowym ciśnieniem
mają wpływ na sterowność pojazdu
i mogą być przyczyną do wypadku.
Sprawdź ciśnienie we wszystkich
oponach, z kołem zapasowym
włącznie.
UWAGA
Odpowiednio zabezpiecz podnośnik
i narzędzia, aby nie hałasowały podczas
jazdy.
W razie awarii
Przebita opona
7-23

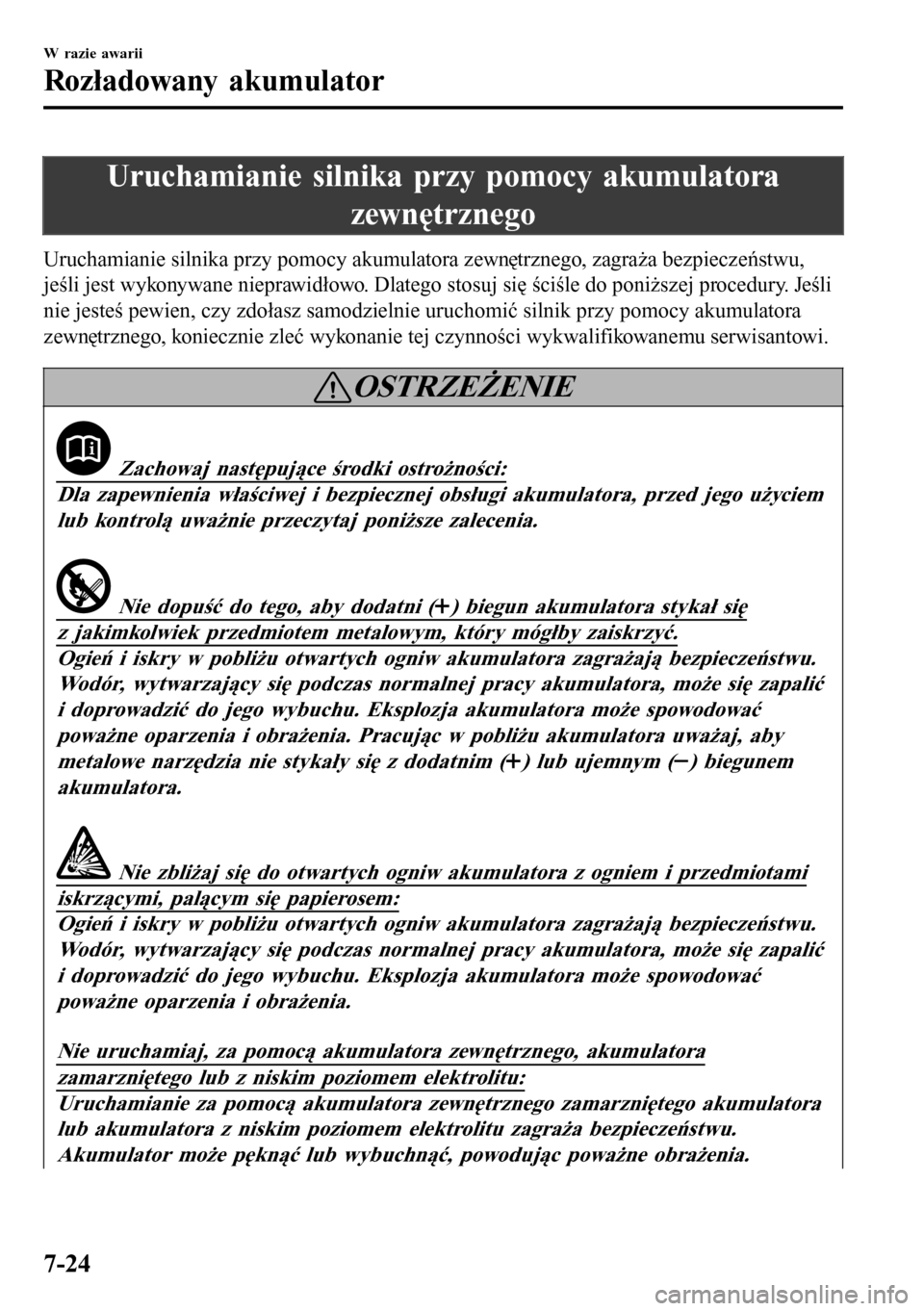

Uruchamianie silnika przy pomocy akumulatora
zewnętrznego
Uruchamianie silnika przy pomocy akumulatora zewnętrznego, zagraża bezpieczeństwu,
jeśli jest wykonywane nieprawidłowo. Dlatego stosuj się ściśle do poniższej procedury. Jeśli
nie jesteś pewien, czy zdołasz samodzielnie uruchomić silnik przy pomocy akumulatora
zewnętrznego, koniecznie zleć wykonanie tej czynności wykwalifikowanemu serwisantowi.
OSTRZEŻENIE
Zachowaj następujące środki ostrożności:
Dla zapewnienia właściwej i bezpiecznej obsługi akumulatora, przed jego użyciem
lub kontrolą uważnie przeczytaj poniższe zalecenia.
Nie dopuść do tego, aby dodatni () biegun akumulatora stykał się
z jakimkolwiek przedmiotem metalowym, który mógłby zaiskrzyć.
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia. Pracując w pobliżu akumulatora uważaj, aby
metalowe narzędzia nie stykały się z dodatnim (
) lub ujemnym () biegunem
akumulatora.
Nie zbliżaj się do otwartych ogniw akumulatora z ogniem i przedmiotami
iskrzącymi, palącym się papierosem:
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia.
Nie uruchamiaj, za pomocą akumulatora zewnętrznego, akumulatora
zamarzniętego lub z niskim poziomem elektrolitu:
Uruchamianie za pomocą akumulatora zewnętrznego zamarzniętego akumulatora
lub akumulatora z niskim poziomem elektrolitu zagraża bezpieczeństwu.
Akumulator może pęknąć lub wybuchnąć, powodując poważne obrażenia.
W razie awarii
Rozładowany akumulator
7-24
