2016 Lexus IS300h Navigointi manuaalinen (in Finnish)

233
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM53E02FI
6
XArvioitujen ajolinjojen näyttötila ( →S. 236) X
Pysäköintiapulinjojen näyttötila ( →S. 238)
X Etäisyysapulinjojen näyttötila
JÄRJESTELMÄN KÄYTTÖ
POIKITTAISPYSÄKÖINNISSÄ
Käytä jotain seuraavista toiminnoista py-
säköitäessä liikennevirtaan nähden poi-
kittain (esimerkiksi pysäköintitalossa).
Arvioidut ajolinjat näytetään. Ne liikku-
vat ohjauspyörän kääntämisen mukaan.
Ohjauspyörän palautuspisteet (pysä-
köintiapulinjat) näytetään.
Vain etäisyysapulinjat näytetään.
OM53E02FI.book Page 233 Mo nday, February 13, 2017 4:05 PM

234
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM53E02FI
1Valitse näkymän vaihtopainike.
Jokaisella valinnalla poikittaispysäköinnin
apunäyttö vaihtuu seuraavasti:
NÄYTTÖTILAN VAIHTAMINEN
Etäisyysapulinjojen näyttö-
toiminto
Pysäköintiapulinjojen näyttötoiminto
Arvioitujen ajolinjojen näyttötoiminto
JÄRJESTELMÄN KÄYTTÖ
TASKUPYSÄKÖINNISSÄ
Näyttö ja äänimerkit antavat arvion koh-
dasta, jossa ohjauspyörää täytyy kääntää
taskupysäköinnissä. Jos auton pysäköin-
tiin käytettävä tila on normaalia ahtaampi,
voidaan käyttää ahtaan pysäköintitilan
toimintoa.
OM53E02FI.book Page 234 Mo nday, February 13, 2017 4:05 PM

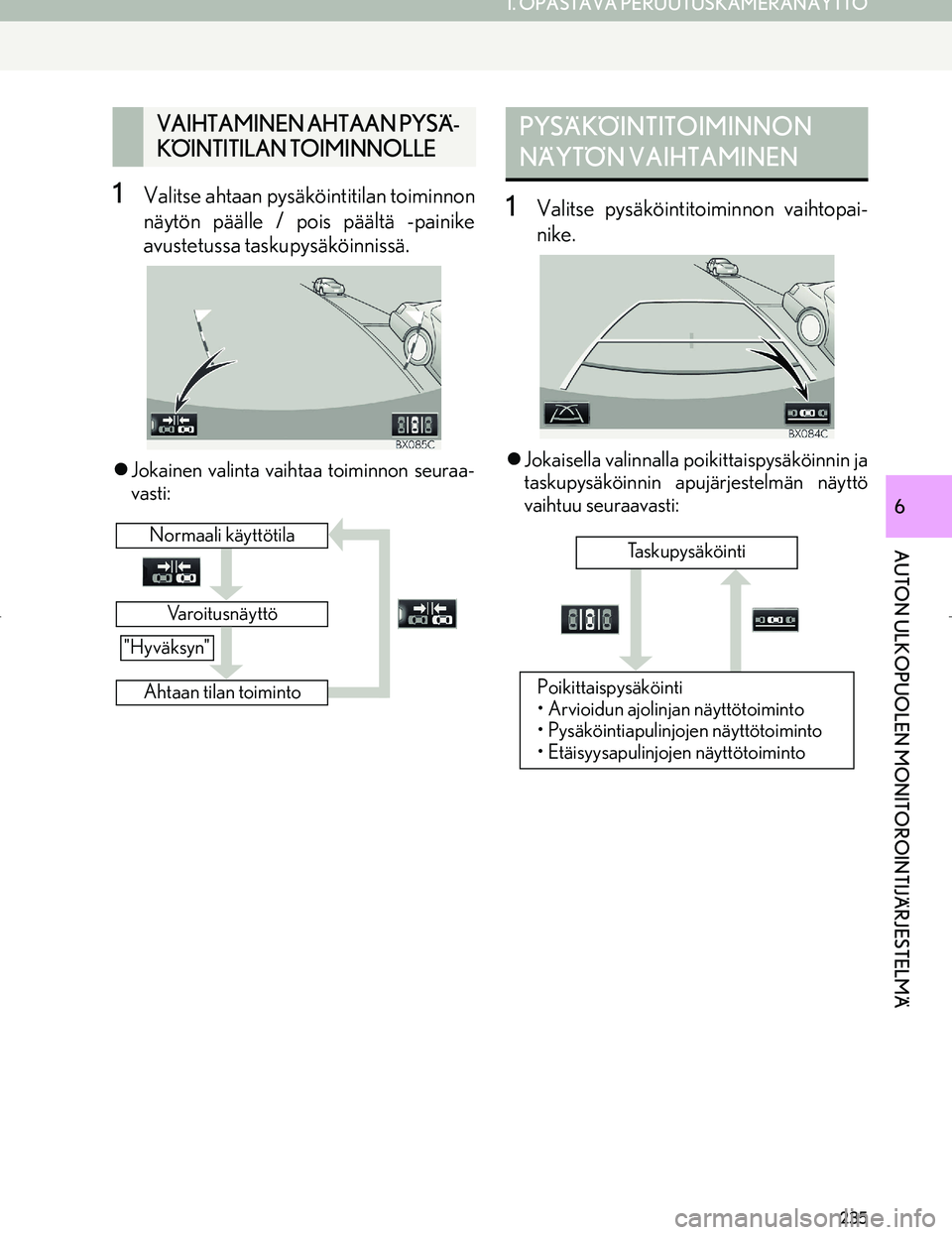

235
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM53E02FI
6
1Valitse ahtaan pysäköintitilan toiminnon
näytön päälle / pois päältä -painike
avustetussa taskupysäköinnissä.
Jokainen valinta vaihtaa toiminnon seuraa-
vasti:
1Valitse pysäköintitoiminnon vaihtopai-
nike.
Jokaisella valinnalla poikittaispysäköinnin ja
taskupysäköinnin apujärjestelmän näyttö
vaihtuu seuraavasti:
VAIHTAMINEN AHTAAN PYSÄ-
KÖINTITILAN TOIMINNOLLE
Varoitusnäyttö
Normaali käyttötila
Ahtaan tilan toiminto
"Hyväksyn"
PYSÄKÖINTITOIMINNON
NÄYTÖN VAIHTAMINEN
Poikittaispysäköinti
• Arvioidun ajolinjan näyttötoiminto
• Pysäköintiapulinjojen näyttötoiminto
• Etäisyysapulinjojen näyttötoiminto Taskupysäköinti
OM53E02FI.book Page 235 Mo
nday, February 13, 2017 4:05 PM

236
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM53E02FI
2. POIKITTAISPYSÄKÖINTI (ARVIOITUJEN AJOLINJOJEN NÄYTTÖTOIMINTO)
NÄYTÖN KUVAUS
NroNäyttöToiminto
Auton leveyttä osoittava
apulinja
Näyttää opastetun ajoreitin, kun autoa peruutetaan suo-
raan taaksepäin.
•Näytetty leveys on suurempi kuin auton todellinen
leveys.
• Nämä apulinjat kohdistuvat arvioituihin ajolinjoihin, kun
auto kulkee suoraan eteenpäin.
Arvioidut ajolinjatNäyttää arvioidun ajolinj an, kun ohjauspyörää käänne-
tään.
Etäisyysapulinjat
Näyttää etäisyyden auton ta kana, kun ohjauspyörää kään-
netään.
• Apulinjat liikkuvat arvioitujen ajolinjojen mukaisesti.
• Apulinjat näyttävät kohdat noin 0,5 (punainen) ja noin
1 m (keltainen) päässä puskurin reunan keskiosasta.
Etäisyysapulinja
Näyttää etäisyyden auton takana.
•Näyttää pisteen, joka on noin 0,5 m (sininen) päässä
puskurin reunasta.
Auton keskiapulinjaTämä linja osoittaa auton ar vioidun keskilinjan maassa.
VA R O I T U S
●Jos ohjauspyörä on suorassa ja auton leveysapu linjat ja arvioidut ajolinjat eivät ole kohdak-
kain, anna valtuutetun Lexus-jälleenmyyjän ta i -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon tarkastaa auto.
OM53E02FI.book Page 236 Mo nday, February 13, 2017 4:05 PM

237
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM53E02FI
6
1Siirrä vaihteenvalitsin R-asentoon.
2Käännä ohjauspyörää niin, että arvioidut
ajolinjat ovat pysäköintiruudun sisällä, ja
peruuta hitaasti.
XPysäköintitila
Arvioidut ajolinjat
3Kun auton takaosa on ruudussa, käännä
ohjauspyörää niin, että auton leveysnäy-
tön apulinjojen kummallakin puolella on
suunnilleen yhtä paljon tilaa.
XAuton leveyttä osoittavat apulinjat
4Kun auton leveyttä osoittavat apulinjat ja
pysäköintitilan viivat ovat samansuuntai-
set, oikaise ohjauspyörä ja peruuta
hitaasti, kunnes auto on kokonaan pysä-
köintiruudussa.
5Pysäytä auto sopivaan paikkaan ja lopeta
pysäköinti.
PYSÄKÖIMINEN
Kun peruutetaan tilaan, joka on käänteises-
sä suunnassa alla kuvattuun menettelyyn
nähden, ohjaussuunnat ovat päinvastaiset.
OM53E02FI.book Page 237 Mo nday, February 13, 2017 4:05 PM

238
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM53E02FI
3. POIKITTAISPYSÄKÖINTI (PYSÄKÖINTIAPULINJOJEN NÄYTTÖTOIMINTO)
NÄYTÖN KUVAUS
NroNäyttöToiminto
Auton leveyttä osoittava
apulinja
Näyttää opastetun ajoreitin, kun autoa peruutetaan suo-
raan taaksepäin.
•Näytetty leveys on suurempi kuin auton todellinen
leveys.
Pysäköintiapulinjat
Näyttää jyrkimmän mahdolli sen käännöksen liikeradan
auton takana.
• Näyttää likimääräisen kohdan, jossa ohjauspyörää tulee
kääntää pysäköitäessä.
Etäisyysapulinja
Näyttää etäisyyden auton takana.
•Näytä pisteet noin 0,5 m päässä (punainen) puskurin
reunasta.
Auton keskiapulinjaTämä linja osoittaa auton ar vioidun keskilinjan maassa.
OM53E02FI.book Page 238 Mo nday, February 13, 2017 4:05 PM

239
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM53E02FI
6
1Siirrä vaihteenvalitsin R-asentoon.
2Peruuta, kunnes pysäköintiapulinjat osu-
vat pysäköintitilan vasempaan reunaan.
XPysäköintiapulinja
Pysäköintiruudun reunaviiva
3Käännä ohjauspyörä täysin oikealle ja
peruuta hitaasti.
4Kun auton leveyttä osoittavat linjat ja
pysäköintitilan viivat ovat samansuuntai-
set, oikaise ohjauspyörä ja peruuta
hitaasti, kunnes auto on kokonaan pysä-
köintitilassa.
5Pysäytä auto sopivaan paikkaan ja lope-
ta pysäköinti.
PYSÄKÖIMINEN
Kun peruutetaan tilaan, joka on käänteises-
sä suunnassa alla kuvattuun menettelyyn
nähden, ohjaussuunnat ovat päinvastaiset.
OM53E02FI.book Page 239 Mo nday, February 13, 2017 4:05 PM

240
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM53E02FI
4. TASKUPYSÄKÖINTI
AUTON SIIRTÄMISMENETELMÄ

Pysy tien suuntaisena ja pysäytä auto jättäen noin 1 m
rako oman autosi ja pysäköidyn ajoneuvon väliin.
[PYSÄKÖIMINEN]: VAIHE 1
Peruuta, kunnes mustakeltainen pylväs kohtaa pysä-
köidyn ajoneuvon takakulm an. Pysäytä sitten auto.
[PYSÄKÖIMINEN]: VAIHE 4
Anna auton olla paikallaan ja käännä ohjauspyörää,
kunnes sininen kehys kohtaa halutun pysäköintitilan.
Pidä ohjauspyörä tässä asennossa ja peruuta.
[PYSÄKÖIMINEN]: VAIHE 5
Kaareva sininen linja tulee näkyviin. Pidä ohjauspyö-
rä samassa asennossa ja peruuta, kunnes kaareva
sininen linja kohtaa pysäköintitilan oikean reunan.
[PYSÄKÖIMINEN]: VAIHE 7
Kun se kohtaa pysäköintit ilan oikean reunan, käännä
ohjauspyörä täysin vastakkaiseen suuntaan. [PYSÄ-
KÖIMINEN]: VAIHE 8
Pidä ohjauspyörä tässä asen nossa, tarkista ympäristö
silmämääräisesti ja peilien avulla ja peruuta käyttä-
mällä apuna etäisyysapulinjoja yms. [PYSÄKÖIMI-
NEN]: VAIHE 9
Pysäytä auto, kun on se suunnilleen haluamassasi
paikassa. Taskupysäköintiavustus on suoritettu.
[PYSÄKÖIMINEN]: VAIHE 10
VA R O I T U S
● Älä käytä järjestelmää, jos näytön kuva on virheellinen epätasaisen (mutkaisen/mäkisen)
tien takia.
● Käännä ohjauspyörää vain auton seistessä.
X Noin 1 m
OM53E02FI.book Page 240 Mo nday, February 13, 2017 4:05 PM
