2016 Lexus GS450h Omistajan käsikirja (in Finnish)

4897-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
*: Nosturin käyttö (S. 482)
Renkaan paikkaussarjan, nosturin ja työkalujen sijainti
Nosturin kampi
Renkaan paikkaussarja
Seisontajarrun vapautustyökalu
RuuvitalttaHinaussilmukka
Rengasavain
Nosturi
*
1
2
3
4
5
6
7
OM30F00FI.book Page 489 Monday, February 6, 2017 12:40 PM

4907-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Renkaan paikkaussarjan osat
Pullo
Letku
Rengaspainemittari
Kompressorin katkaisinKompressori
Ta r r a t
Vir tapistoke
Ilmanvapautuskorkki1
2
3
4
5
6
7
8
OM30F00FI.book Page 490 Monday, February 6, 2017 12:40 PM

4917-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Poista keskimmäinen tavaratilan matto. (S. 361)
Ota renkaan paikkaussarja esiin.
Poista keskimmäinen tavaratilan matto. (S. 361)
Poista keskimmäinen säilytyslokero.
Ota nosturi esiin.
Kiinnitetään
Va p a u t e t a a n
Renkaan paikkaussarjan esiin ottaminen
1
2
Nosturin esiin ottaminen
1
2
3
1
2
OM30F00FI.book Page 491 Monday, February 6, 2017 12:40 PM

4927-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Tarkista renkaan vaurion suuruus.
Rengas voidaan korjata paikkaussarjan
avulla vain, jos kulutuspinnan läpäissyt
naula tai ruuvi on aiheuttanut vaurion.
• Älä irrota naulaa tai ruuvia ren-
kaasta. Esineen irrottaminen voi suu-
rentaa reikää ja estää korjauksen
paikkaussarjan avulla.
• Tiivisteaineen vuotamisen välttämiseksi, siirrä autoa, kunnes reiän alue, jos se
on tiedossa, on renkaan yläosassa.
Irrota venttiilinhattu puhjenneen ren-
kaan venttiilistä.
Irrota letkun ilmanvapautuskorkki.
Tulet tarvitsemaan ilmanvapautuskork-
kia myöhemmin. Säilytä sitä huolellisesti.
Ennen hätäkorjausta
Korjaustoimenpiteet
1
2
OM30F00FI.book Page 492 Monday, February 6, 2017 12:40 PM

4937-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään mah-
dollisimman pitkälle.
Varmistu, että kompressorin katkai-
sin on OFF-asennossa.
Irrota kuminen suojus kompressorista.
Kytke sähköliitin sähkön ulosottoon.
3
4
5
6
Keskilokeron sisäpuoliKeskilokeron takaosa
OM30F00FI.book Page 493 Monday, February 6, 2017 12:40 PM

4947-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Liitä pullo kompressoriin.
Liitä laittamalla pullo suoraan kompres-
soriin ja varmistu, että pullon ulostyöntyvä
osa kohdistuu oikein kompressorissa
olevaan aukkoon.
Kiinnitä 2 tarraa kuvan mukaisesti.
Poista lika ja kosteus vanteesta ennen
tarran kiinnitystä.
Jos et pysty kiinnittämään tarroja, informoi
lähintä valtuutettua Lexus-jälleenmyy-
jää tai -korjaamoa, rengasliikettä tai
muuta ammattitaitoista ja hyvin varustettua
korjaamoa siitä, että tiivisteainetta on
käytetty vuodon tukkimiseen, kun kor-
jautat tai vaihdatat renkaan.
7
8
OM30F00FI.book Page 494 Monday, February 6, 2017 12:40 PM

4957-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Tarkista, mikä on ohjeistettu rengas-
paine.
Ohjeistettu rengaspaine on ilmoitettu
kuvan osoittamassa tarrassa. (S. 535)
Käynnistä hybridijärjestelmä. (S. 189)
Kytke kompressori päälle tiivisteai-
neen ruiskuttamiseksi ja renkaan
täyttämiseksi.
9
10
11
OM30F00FI.book Page 495 Monday, February 6, 2017 12:40 PM

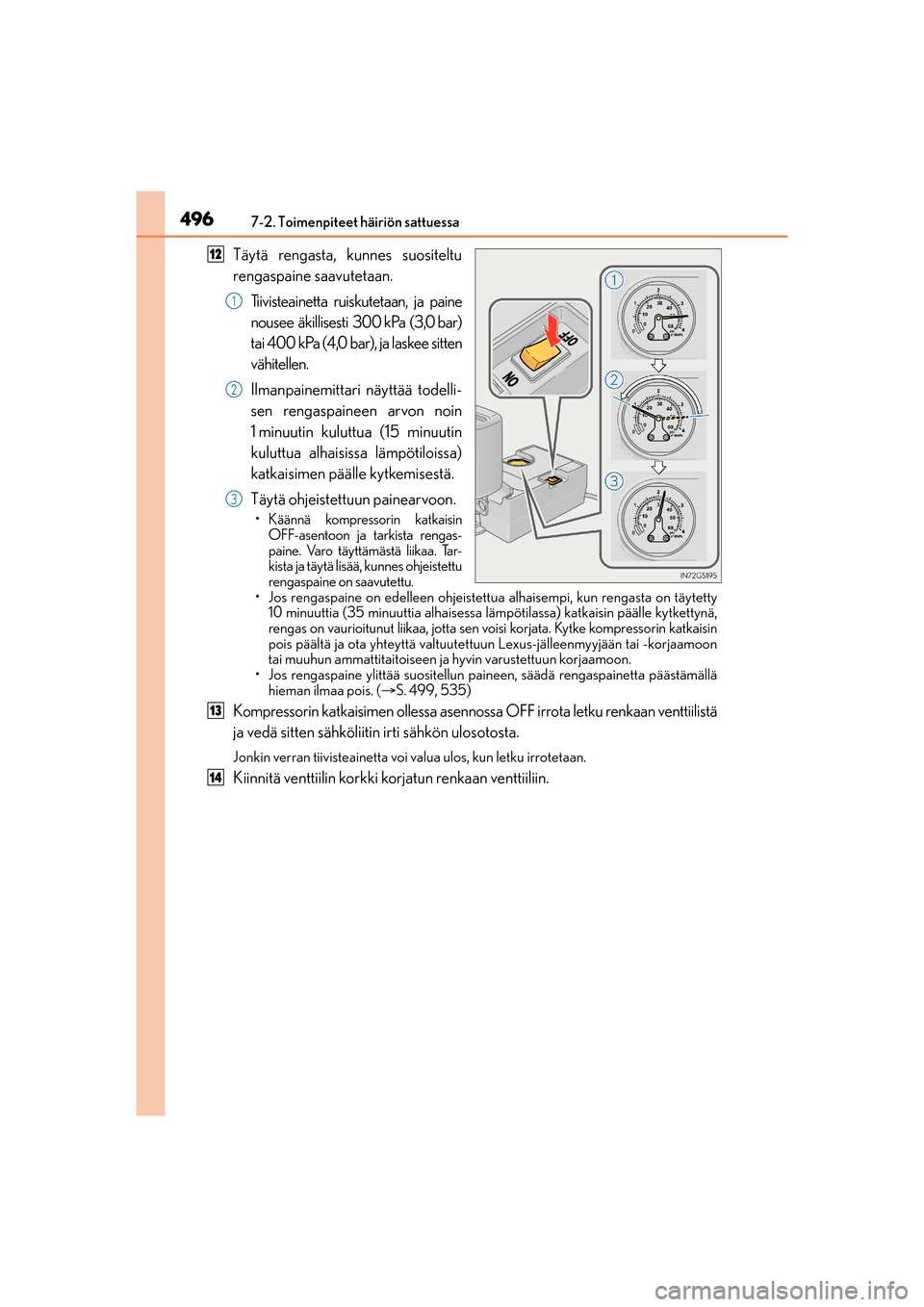

4967-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Täytä rengasta, kunnes suositeltu
rengaspaine saavutetaan.
Tiivisteainetta ruiskutetaan, ja paine
nousee äkillisesti 300 kPa (3,0 bar)
tai 400 kPa (4,0 bar), ja laskee sitten
vähitellen.
Ilmanpainemittari näyttää todelli-
sen rengaspaineen arvon noin
1 minuutin kuluttua (15 minuutin
kuluttua alhaisissa lämpötiloissa)
katkaisimen päälle kytkemisestä.
Täytä ohjeistettuun painearvoon.
• Käännä kompressorin katkaisin
OFF-asentoon ja tarkista rengas-
paine. Varo täyttämästä liikaa. Tar-
kista ja täytä lisää, kunnes ohjeistettu
rengaspaine on saavutettu.
• Jos rengaspaine on edelleen ohjeistettua alhaisempi, kun rengasta on täytetty
10 minuuttia (35 minuuttia alhaisessa lämpötilassa) katkaisin päälle kytkettynä,
rengas on vaurioitunut liikaa, jotta sen voisi korjata. Kytke kompressorin katkaisin
pois päältä ja ota yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
• Jos rengaspaine ylittää suositellun paineen, säädä rengaspainetta päästämällä
hieman ilmaa pois. (S. 499, 535)
Kompressorin katkaisimen ollessa asennossa OFF irrota letku renkaan venttiilistä
ja vedä sitten sähköliitin irti sähkön ulosotosta.
Jonkin verran tiivisteainetta voi valua ulos, kun letku irrotetaan.
Kiinnitä venttiilin korkki korjatun renkaan venttiiliin.
12
1
2
3
13
14
OM30F00FI.book Page 496 Monday, February 6, 2017 12:40 PM
