1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
Etäisyysapulinjat ja auton leveysapulinjat
eivät välttämättä ole samassa linjassa pysä-
köintiruudun reunaviivojen kanssa, vaikka
siltä näyttäisi. Tarkista asia silmämääräisesti.
 Auton leveysapulinjat ja pysäköintiruudun
vasen ja oikea reunav iiva eivät välttämättä
ole samassa linjassa, vaikka siltä näyttäisi.
Tarkista asia silmämääräisesti.
 Etäisyysapuviivat avustavat etäisyyden arvi-
oinnissa tasaisilla tienpinnoilla. Näytön apulin-
jat voivat alla luetelluissa tapauksissa poiketa
todellisesta ajolinjasta ja etäisyyksistä.
EROT NÄYTÖN JA
TODELLISEN TIEN VÄLILLÄJOS MAASTO AUTON
TAKANA NOUSEE JYRKÄSTI
Etäisyysapuviivat näyttävät olevan lä-
hempänä autoa kuin mitä todellinen etäi-
syys on. Tämän takia kohteet näyttävät
olevan todellista ka uempana. Vastaavasti
apuviivojen ja tien todellisen etäisyyden/
ajolinjan välillä on virhemarginaali.
OM30G25FI.book Page 273 Frid ay, September 23, 2016 4:54 PM

274
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
JOS MAASTO AUTON
TAKANA LASKEE JYRKÄSTI
Etäisyysapuviivat näyttävät olevan kau-
empana autosta kuin mitä todellinen etäi-
syys on. Tämän takia kohteet näyttävät
olevan todellista lä hempänä. Vastaavasti
apuviivojen ja tien todellisen etäisyyden/
ajolinjan välillä on virhemarginaali.JOS JOKIN AUTON OSA ON
PAINUNUT
Jos matkustajien paino tai kuorman
jakautuminen saa auton painumaan,
näytön apulinjat poikkeavat todellisesta
etäisyydestä ja ajolinjasta.
KUN LÄHESTYTÄÄN
KOLMIULOTTEISIA KOHTEITA
Arvioidut ajolinjat on tarkoitettu tasaisia
pintoja varten (kuten ajorata). Kolmiulot-
teisten kohteiden (esi merkiksi ajoneuvo-
jen) sijaintia ei voi määritellä arvioitujen
ajolinjojen ja etäisyysapulinjojen avulla.
Kun lähestytään kolmiulotteista, ulkonevaa
kohdetta (esimerkiksi kuorma-auton
lavaa), ota huomioon seuraavat asiat.
Virhemarginaali
OM30G25FI.book Page 274 Frid ay, September 23, 2016 4:54 PM

275
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
Arvioidut ajolinjat
ARVIOIDUT AJOLINJAT
Tarkista silmämääräisesti ympäristö ja
alue auton takana. Alla olevassa esimer-
kissä kuorma-auto näyttää olevan arvi-
oitujen ajolinjojen ulkopuolella, eikä
auto vaikuta osuvan kuorma-autoon.
Kuorma-auton takaosa voi kuitenkin itse
asiassa ylittää arvioidut ajolinjat. Jos siis
peruutat arvioitujen ajolinjojen mukaan,
saatat osua kuorma-autoon.ETÄISYYSAPULINJAT
Tarkista silmämääräisesti ympäristö ja alue
auton takana. Näytöllä kuorma-auto vai-
kuttaa olevan pysäköitynä kohdassa B. Jos
peruutat pisteeseen A, osut kuitenkin
kuorma-autoon. Näytön mukaan A on
lähimpänä ja C kauimp ana. Todellisuudes-
sa etäisyys A-kohtaan ja C-kohtaan on
sama ja B on kauempana kuin A ja C.
Pisteet A, B ja C
C
A B
C
AB
OM30G25FI.book Page 275 Frid ay, September 23, 2016 4:54 PM

276
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
6. TÄRKEÄÄ TIETÄÄ
Jos havaitset jotain seuraavista oireista, katso todennäköinen syy ja sen ratkaisu ja tarkista
uudelleen.
Jos ratkaisu ei korjaa oiretta, anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin va rustetun korjaamon tarkastaa auto.
JOS HUOMAAT SEURAAVIA OIREITA
OireTodennäköinen syyRatkaisu
Kuvaa on vaikea nähdäAuto on pimeässä
 Lämpötila kameran linssin
ympärillä on joko korkea tai
alhainen
 Ulkolämpötila on alhainen
 Kameran päällä on vesipi-
saroita
 Sataa tai on kostea ilma
 Kameraan on tarttunut
vierasta ainetta (kuraa tms.)
 Aurinko tai toisen auton
ajovalot osuvat suoraan
kameraan
 Auto on loisteputken,
natriumvalaisimen, eloho-
peavalaisimen tms. valossa.Peruuta ja katso samalla ympä-
rillesi silmämääräisesti. (Käytä
näyttöä uudelleen, kun olosuh-
teet ovat parantuneet.)
Opastavan peruutuskamera-
näytön kuvan laatua säädetään
samalla tavalla kuin näytön
kuvaa. ( S. 42)
Kuva on sumeaKameraan on tarttunut likaa
tai vierasta ainetta (vesipisa-
roita, lunta, kuraa tms.).Huuhtele kamera runsaalla
vedellä ja kuivaa se puhtaaksi
pehmeällä ja märällä liinalla.
Kuvan kohdistus on virheelli-
nenKameraan tai ympäristöön on
osunut voimakas isku.Anna valtuutetun Lexus-jälleen-
myyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varus-
tetun korjaamon tarkastaa auto.
OM30G25FI.book Page 276 Frid ay, September 23, 2016 4:54 PM

277
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
Apulinjat on kohdistettu täysin
virheellisestiKameran suuntaus on pois
paikoiltaan.Anna valtuutetun Lexus-jäl-
leenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hy-
vin varustetun korjaamon tar-
kastaa auto.
Auto on kallistuneena (auto
on raskaasti kuormattu,
rengaspaineet ovat alhaiset
rengasrikon seurauksena
tms.)
 Autolla ajetaan kaltevalla
alustalla.Jos tämä tapahtuu edellä mai-
nituista syistä johtuen, kysees-
sä ei ole toimintahäiriö.
Peruuta tarkkailemalla silmä-
määräisesti auton ympäristöä.
Arvioidut ajolinjat liikkuvat,
vaikka ohjauspyörä on suorassaOhjausanturin lähettämissä
signaaleissa on toimintahäiriö.Anna valtuutetun Lexus-jäl-
leenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hy-
vin varustetun korjaamon tar-
kastaa auto.
Apulinjat eivät näyTakaluukku on auki.Sulje takaluukku.
Jos tämä ei korjaa oiretta,
anna valtuutetun Lexus-jäl-
leenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hy-
vin varustetun korjaamon tar-
kastaa auto.
OireTodennäköinen syyRatkaisu
OM30G25FI.book Page 277 Frid ay, September 23, 2016 4:54 PM

278
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI

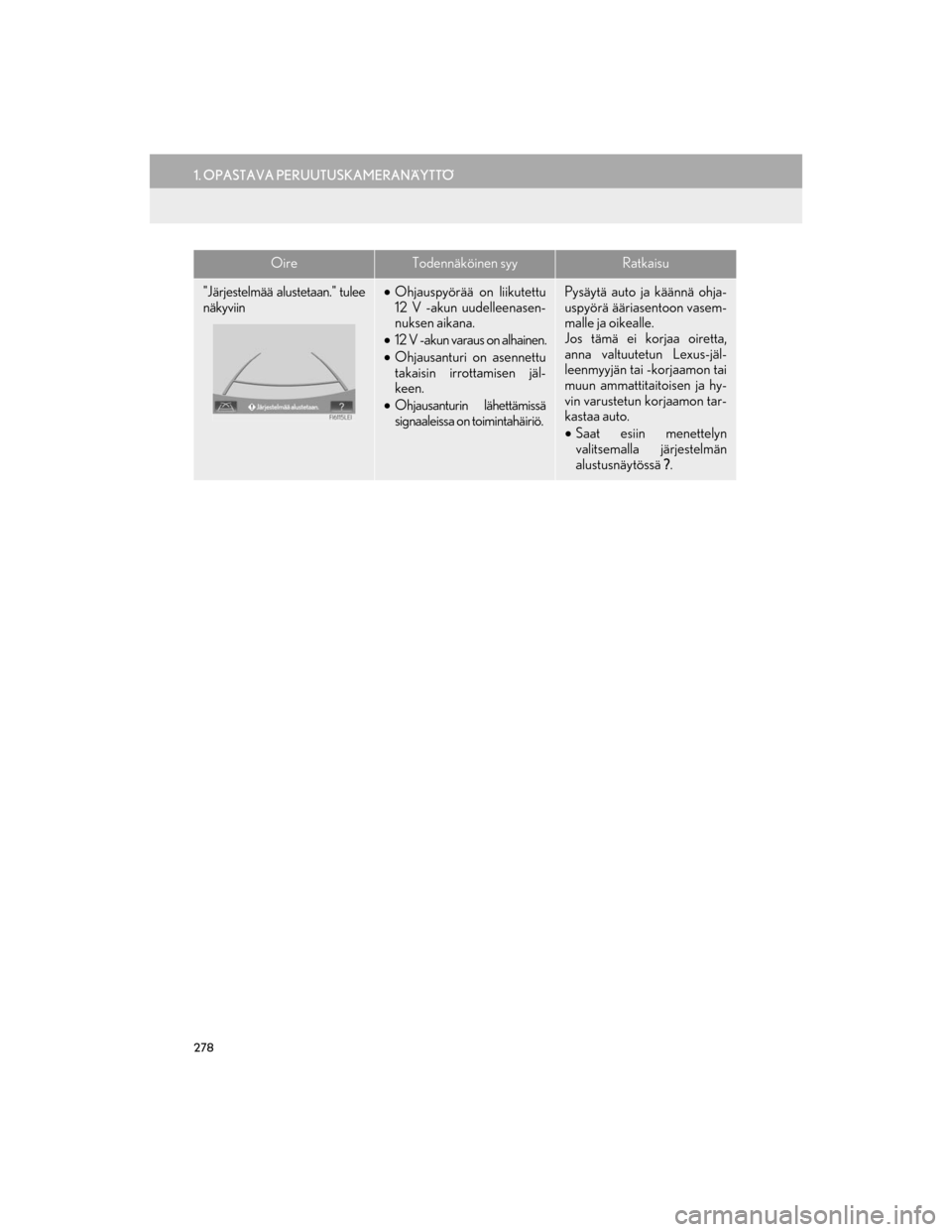

"Järjestelmää alustetaan." tulee
näkyviinOhjauspyörää on liikutettu
12 V -akun uudelleenasen-
nuksen aikana.
 12 V -akun varaus on alhainen.
 Ohjausanturi on asennettu
takaisin irrottamisen jäl-
keen.
 Ohjausanturin lähettämissä
signaaleissa on toimintahäiriö.Pysäytä auto ja käännä ohja-
uspyörä ääriasentoon vasem-
malle ja oikealle.
Jos tämä ei korjaa oiretta,
anna valtuutetun Lexus-jäl-
leenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hy-
vin varustetun korjaamon tar-
kastaa auto.
 Saat esiin menettelyn
valitsemalla järjestelmän
alustusnäytössä ?.
OireTodennäköinen syyRatkaisu
OM30G25FI.book Page 278 Frid ay, September 23, 2016 4:54 PM

279
OM30G25FI
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
6
2. PYSÄKÖINTITUTKA
1. PYSÄKÖINTITUTKA*1
Etukulmien tunnistimet
Etutunnistimet keskellä*
2
Takakulmien tunnistimet
Takatunnistimet keskellä
1Kytke pysäköintitutka päälle / pois päältä.
Merkkivalon syttyminen ilmoittaa kuljetta-
jalle, että järjestelmä on kytketty päälle.
Tunnistimet mittaavat etäisyyden estei-
siin pysäköitäessä pysäköintitaskuun tai
ajettaessa autotalliin ja etäisyys esteisiin
välitetään monitoiminäytön, Remote
Touch -näytön ja summerin avustuksella.
Tarkista aina alue auton ympärillä käyttä-
essäsi järjestelmää.
ERI TUNNISTIMET
*1: Joissakin malleissa
*2: Pois lukien GS F
PYSÄKÖINTITUTKAN
KATKAISIN
OM30G25FI.book Page 279 Frid ay, September 23, 2016 4:54 PM

280
2. PYSÄKÖINTITUTKA
OM30G25FI
nMONITOIMINÄYTTÖ
Etukulmien anturien toiminta
Etuosan keskiant urin toiminta*
Takakulman anturin toiminta
Takaosan keskianturin toiminta
n Remote Touch -NÄYTTÖ
 8-tuuman näytöllä
Kun opastava peruutuskameranäyttö ei ole
esillä.
Kuva ilmestyy automaattisesti, kun järjestel-
mä havaitsee esteen. Asetuksia voi muuttaa
niin, ettei kuva ilmesty. ( S. 291)
: Valitse mykistääksesi summerin äänen.
 Peruutuskamerajärjestelmä ei ole esillä.
(lisänäyttö)
Yksinkertaistettu kuva ilmestyy Remote
Touch -näytön oikeaan yläkulmaan, kun
järjestelmä havaitsee esteen.
NÄYTTÖ
Kun tunnistimet havaitsevat esteen, esteen
sijainnista ja etäisyydestä kertova kuva
ilmestyy monitoiminäytölle ja Remote Touch -näytölle.
*: Paitsi GS F
OM30G25FI.book Page 280 Frid ay, September 23, 2016 4:54 PM
