2016 Lexus CT200h Manuale del proprietario (in Italian)

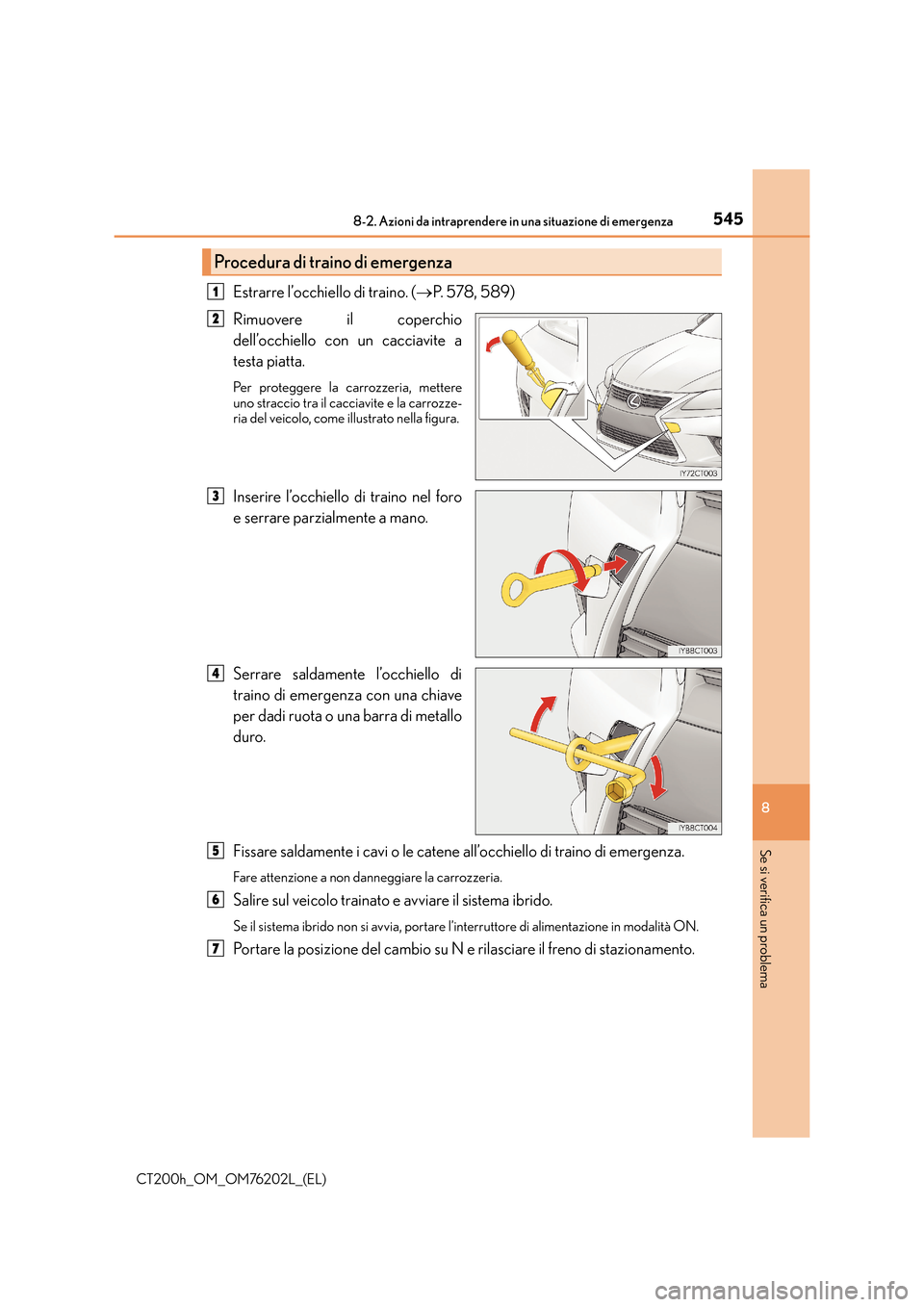

5458-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM76202L_(EL)
8
Se si verifica un problema
Estrarre l’occhiello di traino. (→P. 578, 589)
Rimuovere il coperchio
dell’occhiello con un cacciavite a
testa piatta.
Per proteggere la carrozzeria, mettere
uno straccio tra il cacciavite e la carrozze-
ria del veicolo, come illustrato nella figura.
Inserire l’occhiello di traino nel foro
e serrare parzialmente a mano.
Serrare saldamente l’occhiello di
traino di emergenza con una chiave
per dadi ruota o una barra di metallo
duro.
Fissare saldamente i cavi o le catene all’occhiello di traino di emergenza.
Fare attenzione a non danneggiare la carrozzeria.
Salire sul veicolo trainato e avviare il sistema ibrido.
Se il sistema ibrido non si avvia, portare l’interruttore di alimentazione in modalità ON.
Portare la posizione del cambio su N e rilasciare il freno di stazionamento.
Procedura di trai no di emergenza
1
2
3
4
5
6
7

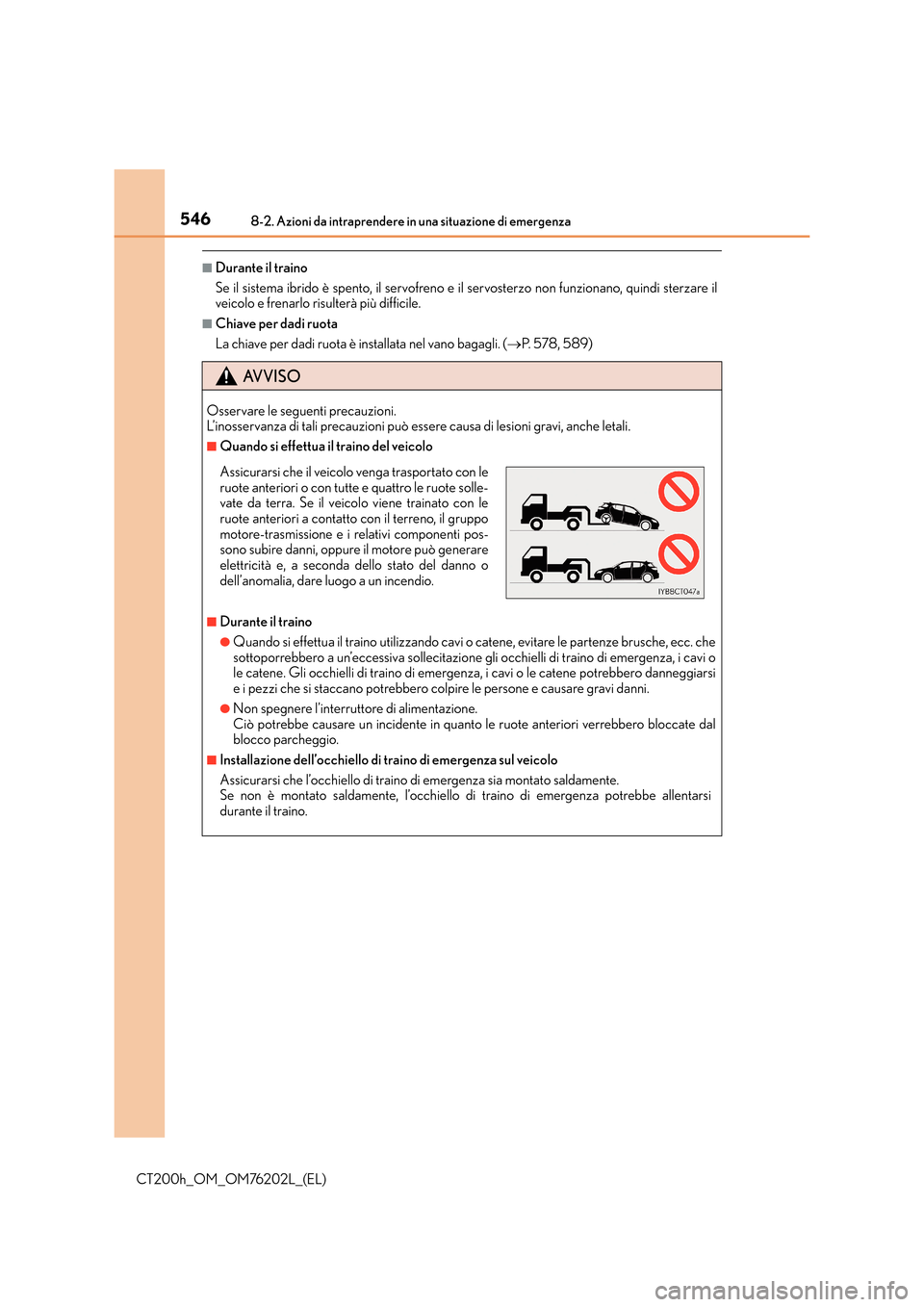

5468-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM76202L_(EL)
■Durante il traino
Se il sistema ibrido è spento, il servofreno e il servosterzo non funzionano, quindi sterzare il
veicolo e frenarlo risulterà più difficile.
■Chiave per dadi ruota
La chiave per dadi ruota è installata nel vano bagagli. (→P. 5 7 8 , 5 8 9 )
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può esse re causa di lesioni gravi, anche letali.
■Quando si effettua il traino del veicolo
■Durante il traino
●Quando si effettua il traino utilizzando cavi o cat ene, evitare le partenze brusche, ecc. che
sottoporrebbero a un’eccessiva sollecitazione gli occhielli di traino di emergenza, i cavi o
le catene. Gli occhielli di traino di emergenz a, i cavi o le catene potrebbero danneggiarsi
e i pezzi che si staccano potrebbero colpire le persone e causare gravi danni.
●Non spegnere l’interruttore di alimentazione.
Ciò potrebbe causare un incidente in quanto le ruote anteriori verrebbero bloccate dal
blocco parcheggio.
■Installazione dell’occhiello di traino di emergenza sul veicolo
Assicurarsi che l’occhiello di traino di emergenza sia montato saldamente.
Se non è montato saldamente, l’occhiello di traino di emergenza potrebbe allentarsi
durante il traino.
Assicurarsi che il veicolo venga trasportato con le
ruote anteriori o con tutte e quattro le ruote solle-
vate da terra. Se il veicolo viene trainato con le
ruote anteriori a contatto con il terreno, il gruppo
motore-trasmissione e i relativi componenti pos-
sono subire danni, oppure il motore può generare
elettricità e, a seconda dello stato del danno o
dell’anomalia, dare luogo a un incendio.

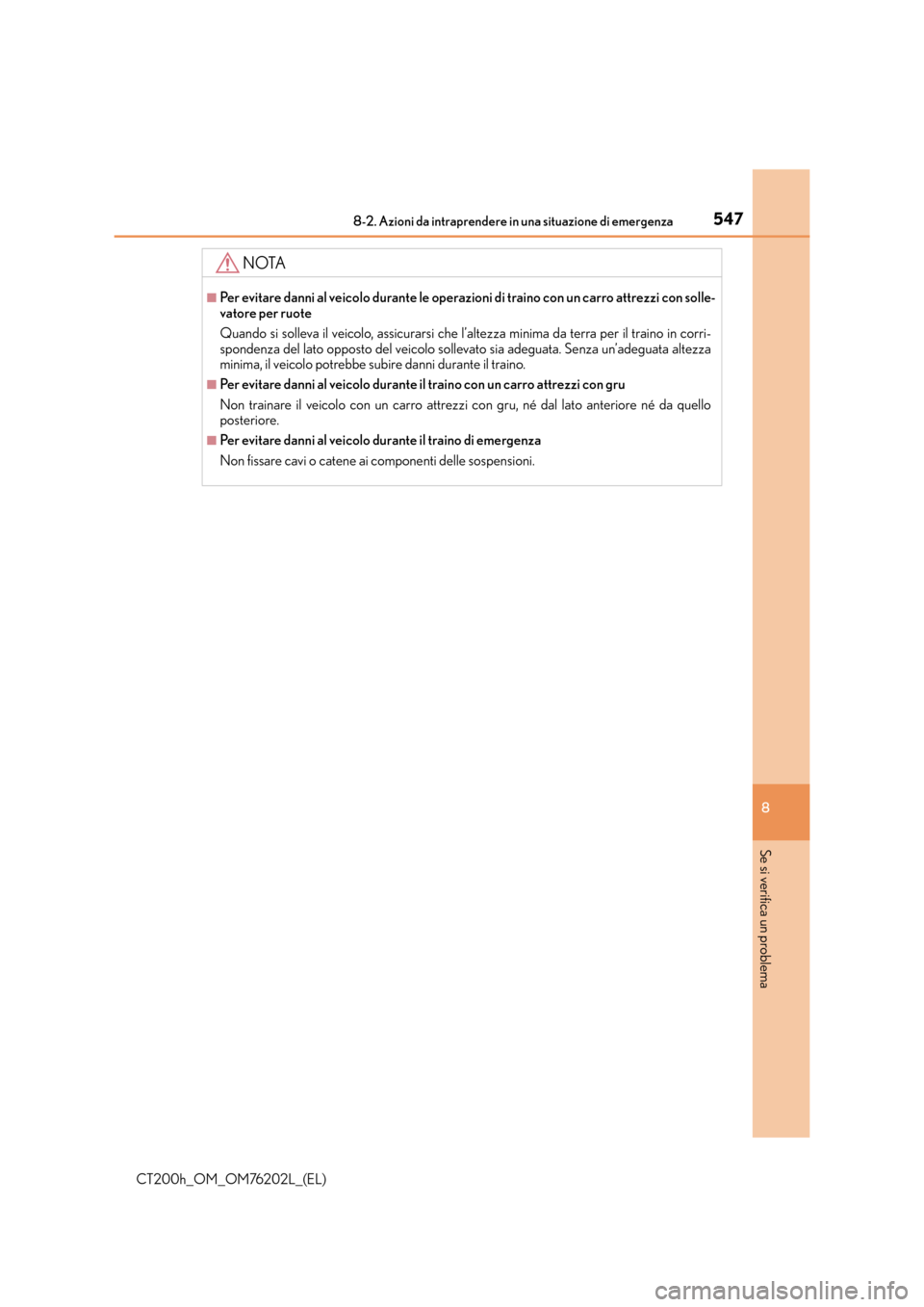

5478-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM76202L_(EL)
8
Se si verifica un problema
NOTA
■Per evitare danni al veicolo durante le operazioni di traino con un carro attrezzi con solle-
vatore per ruote
Quando si solleva il veicolo, assicurarsi che l’altezza minima da terra per il traino in corri-
spondenza del lato opposto del veicolo sollevato sia adeguata. Senza un’adeguata altezza
minima, il veicolo potrebbe subire danni durante il traino.
■Per evitare danni al veicolo durante il traino con un carro attrezzi con gru
Non trainare il veicolo con un carro attrezzi con gru, né dal lato anteriore né da quello
posteriore.
■Per evitare danni al veicolo durante il traino di emergenza
Non fissare cavi o catene ai componenti delle sospensioni.

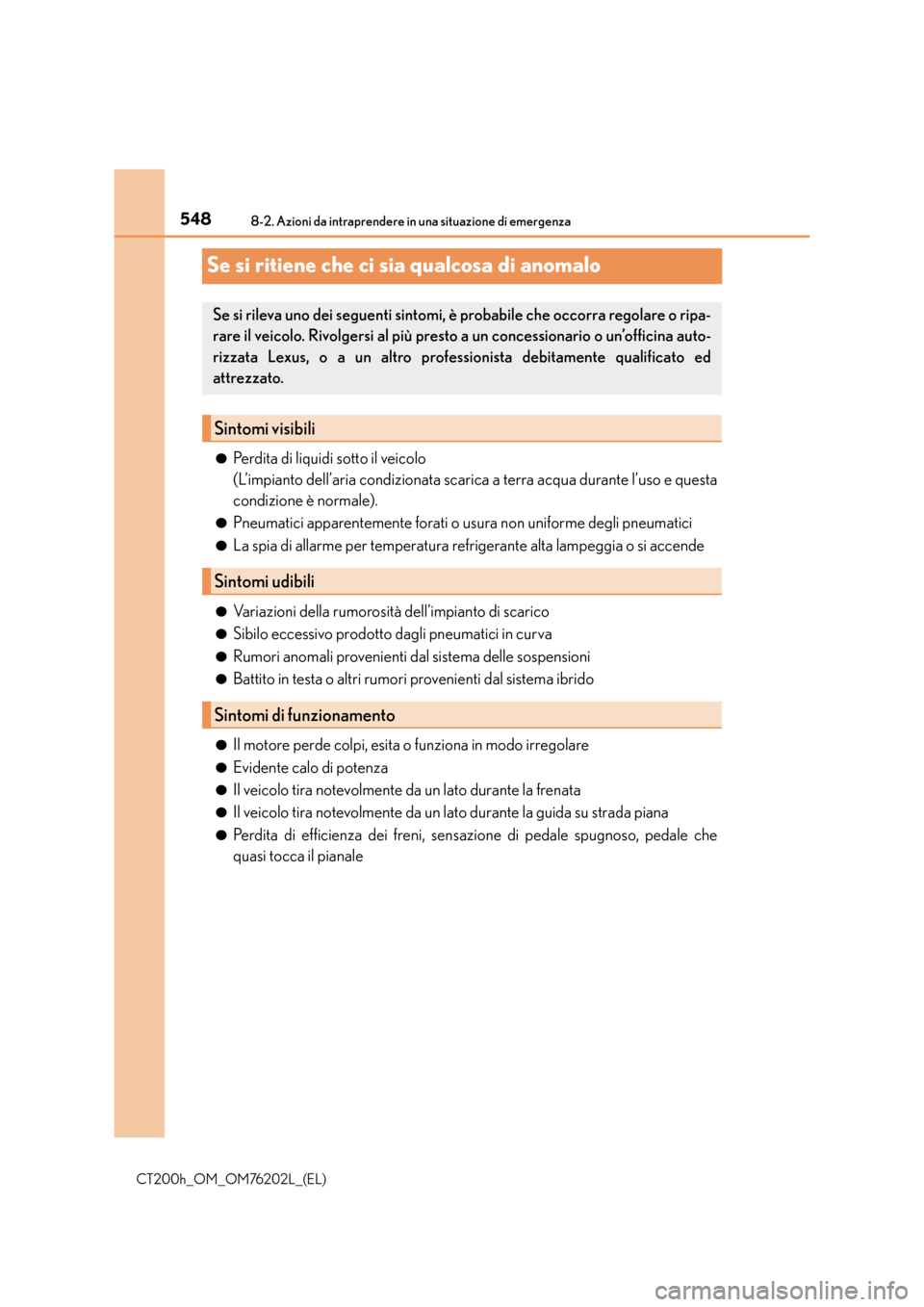

5488-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM76202L_(EL)
Se si ritiene che ci sia qualcosa di anomalo
●Perdita di liquidi sotto il veicolo
(L’impianto dell’aria condizionata scarica a terra acqua durante l’uso e questa
condizione è normale).
●Pneumatici apparentemente forati o usura non uniforme degli pneumatici
●La spia di allarme per temperatura refrigerante alta lampeggia o si accende
●Variazioni della rumorosità dell’impianto di scarico
●Sibilo eccessivo prodotto dagli pneumatici in curva
●Rumori anomali provenienti dal sistema delle sospensioni
●Battito in testa o altri rumori provenienti dal sistema ibrido
●Il motore perde colpi, esita o funziona in modo irregolare
●Evidente calo di potenza
●Il veicolo tira notevolmente da un lato durante la frenata
●Il veicolo tira notevolmente da un lato durante la guida su strada piana
●Perdita di efficienza dei freni, sensazione di pedale spugnoso, pedale che
quasi tocca il pianale
Se si rileva uno dei seguenti sintomi, è probabile che occorra regolare o ripa-
rare il veicolo. Rivolgersi al più presto a un concessionario o un’officina auto-
rizzata Lexus, o a un altro professionista debitamente qualificato ed
attrezzato.
Sintomi visibili
Sintomi udibili
Sintomi di funzionamento

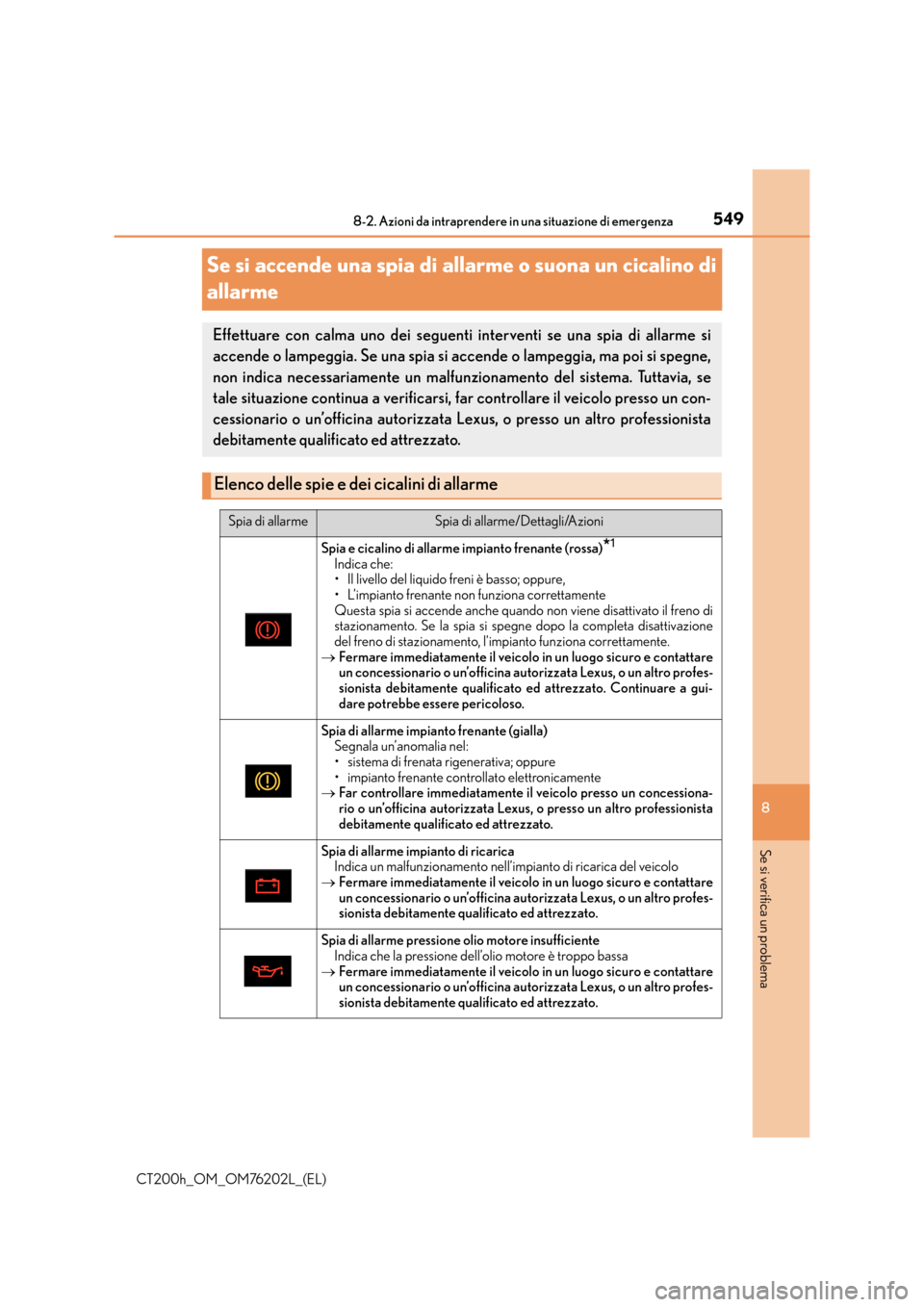

5498-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM76202L_(EL)
8
Se si verifica un problema
Se si accende una spia di allarme o suona un cicalino di
allarme
Effettuare con calma uno dei seguenti interventi se una spia di allarme si
accende o lampeggia. Se una spia si accende o lampeggia, ma poi si spegne,
non indica necessariamente un malfunzionamento del sistema. Tuttavia, se
tale situazione continua a verificarsi, far controllare il veicolo presso un con-
cessionario o un’officina autorizzata Le xus, o presso un altro professionista
debitamente qualificato ed attrezzato.
Elenco delle spie e de i cicalini di allarme
Spia di allarmeSpia di allarme/Dettagli/Azioni
Spia e cicalino di allarme impianto frenante (rossa)*1
Indica che:
• Il livello del liquido freni è basso; oppure,
• L’impianto frenante non funziona correttamente
Questa spia si accende anche quando non viene disattivato il freno di
stazionamento. Se la spia si spegne dopo la completa disattivazione
del freno di stazionamento, l’impianto funziona correttamente.
→ Fermare immediatamente il veicolo in un luogo sicuro e contattare
un concessionario o un’officina autorizzata Lexus, o un altro profes-
sionista debitamente qualificato ed attrezzato. Continuare a gui-
dare potrebbe essere pericoloso.
Spia di allarme impianto frenante (gialla)
Segnala un’anomalia nel:
• sistema di frenata rigenerativa; oppure
• impianto frenante controllato elettronicamente
→ Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
Spia di allarme impianto di ricarica
Indica un malfunzionamento nell’impianto di ricarica del veicolo
→ Fermare immediatamente il veicolo in un luogo sicuro e contattare
un concessionario o un’officina autorizzata Lexus, o un altro profes-
sionista debitamente qualificato ed attrezzato.
Spia di allarme pressione olio motore insufficiente
Indica che la pressione dell’olio motore è troppo bassa
→ Fermare immediatamente il veicolo in un luogo sicuro e contattare
un concessionario o un’officina autorizzata Lexus, o un altro profes-
sionista debitamente qualificato ed attrezzato.

5508-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM76202L_(EL)
Spia di anomaliaSegnala un’anomalia nel:
• sistema ibrido,
• sistema di controllo elettronico del motore,
• sistema di controllo elettronico valvola a farfalla, o
• sistema di controllo delle emissioni (se in dotazione)
→ Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
Spia di allarme SRS
Segnala un’anomalia nel:
• sistema airbag SRS, oppure
• sistema di pretensionamento delle cinture di sicurezza
→ Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
Spia di allarme ABS
Segnala un’anomalia nel:
• sistema ABS, oppure
• sistema di frenata assistita
→ Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
Spia di allarme del servosterzo elettrico (cicalino di allarme)
Indica un malfunzionamento nel sistema EPS
→ Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
(Lampeggia)
(Se in dotazione)
Spia di allarme “PCS”
Indica un malfunzionamento nel sistema di sicurezza pre-collisione
La spia di allarme si attiva nel modo seguente, anche quando il sistema
funziona correttamente:
• La spia lampeggia rapidamente quando il sistema è in funzione. (→ P. 2 6 5 )
• La spia si accende quando la frenata pre-collisione è disattivata. (→ P. 266)
• La spia si accende se il sistema non può essere temporaneamente
utilizzato. ( →P. 5 6 8 )
→ Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
Spia di allarmeSpia di allarme/Dettagli/Azioni

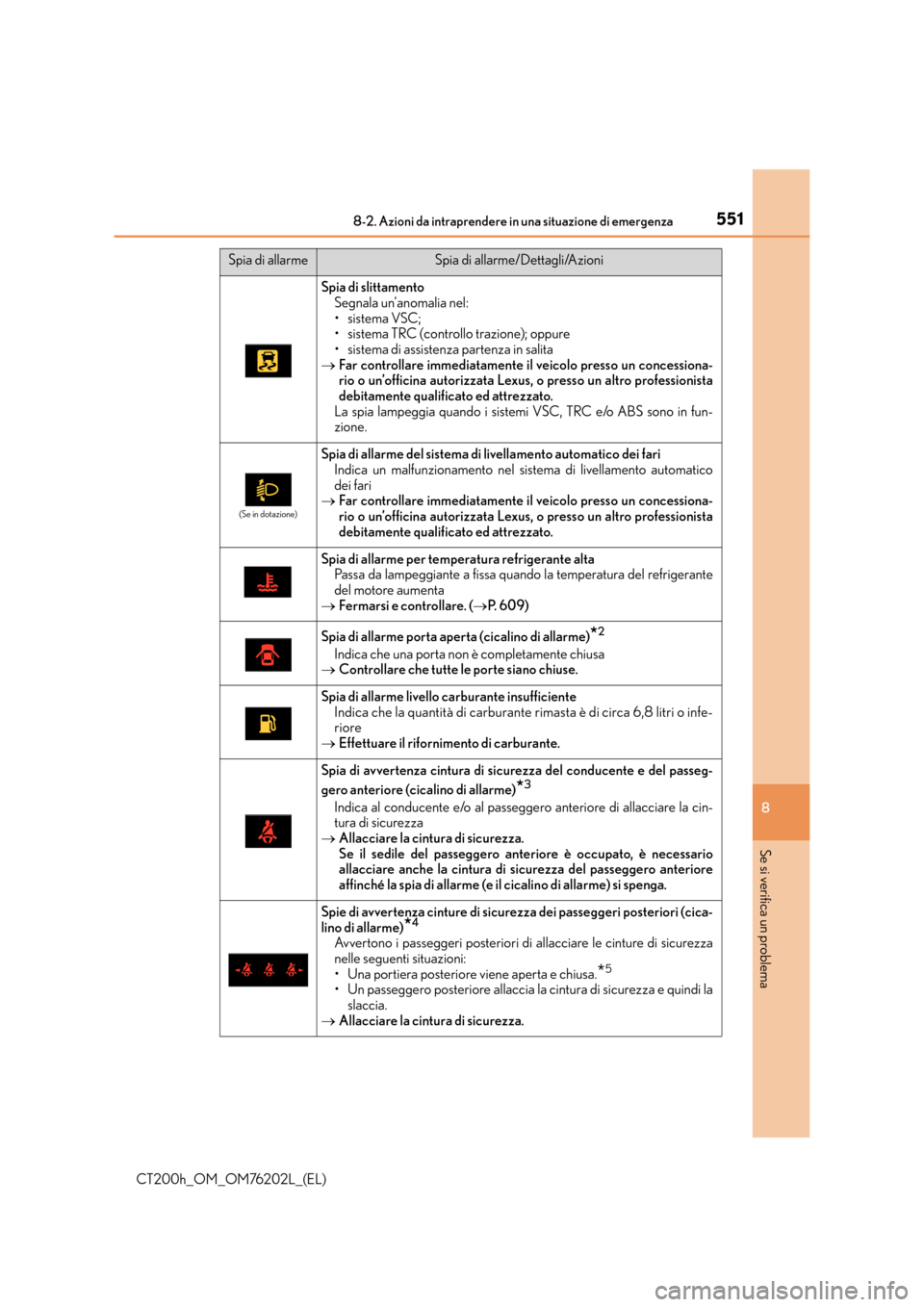

5518-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM76202L_(EL)
8
Se si verifica un problema
Spia di slittamentoSegnala un’anomalia nel:
• sistema VSC;
• sistema TRC (controllo trazione); oppure
• sistema di assistenza partenza in salita
→ Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
La spia lampeggia quando i sistemi VSC, TRC e/o ABS sono in fun-
zione.
(Se in dotazione)
Spia di allarme del sistema di livellamento automatico dei fari Indica un malfunzionamento nel sistema di livellamento automatico
dei fari
→ Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
Spia di allarme per temperatura refrigerante alta
Passa da lampeggiante a fissa quando la temperatura del refrigerante
del motore aumenta
→ Fermarsi e controllare. ( →P. 6 0 9 )
Spia di allarme porta aperta (cicalino di allarme)*2
Indica che una porta non è completamente chiusa
→ Controllare che tutte le porte siano chiuse.
Spia di allarme livello carburante insufficiente
Indica che la quantità di carburante rimasta è di circa 6,8 litri o infe-
riore
→ Effettuare il rifornimento di carburante.
Spia di avvertenza cintura di sicurezza del conducente e del passeg-
gero anteriore (cicalino di allarme)
*3
Indica al conducente e/o al passeggero anteriore di allacciare la cin-
tura di sicurezza
→ Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è necessario
allacciare anche la cintura di sicurezza del passeggero anteriore
affinché la spia di allarme (e il cicalino di allarme) si spenga.
Spie di avvertenza cinture di sicurezza dei passeggeri posteriori (cica-
lino di allarme)*4
Avvertono i passeggeri posteriori di allacciare le cinture di sicurezza
nelle seguenti situazioni:
• Una portiera posteriore viene aperta e chiusa.
*5
• Un passeggero posteriore allaccia la cintura di sicurezza e quindi la
slaccia.
→ Allacciare la cintura di sicurezza.
Spia di allarmeSpia di allarme/Dettagli/Azioni

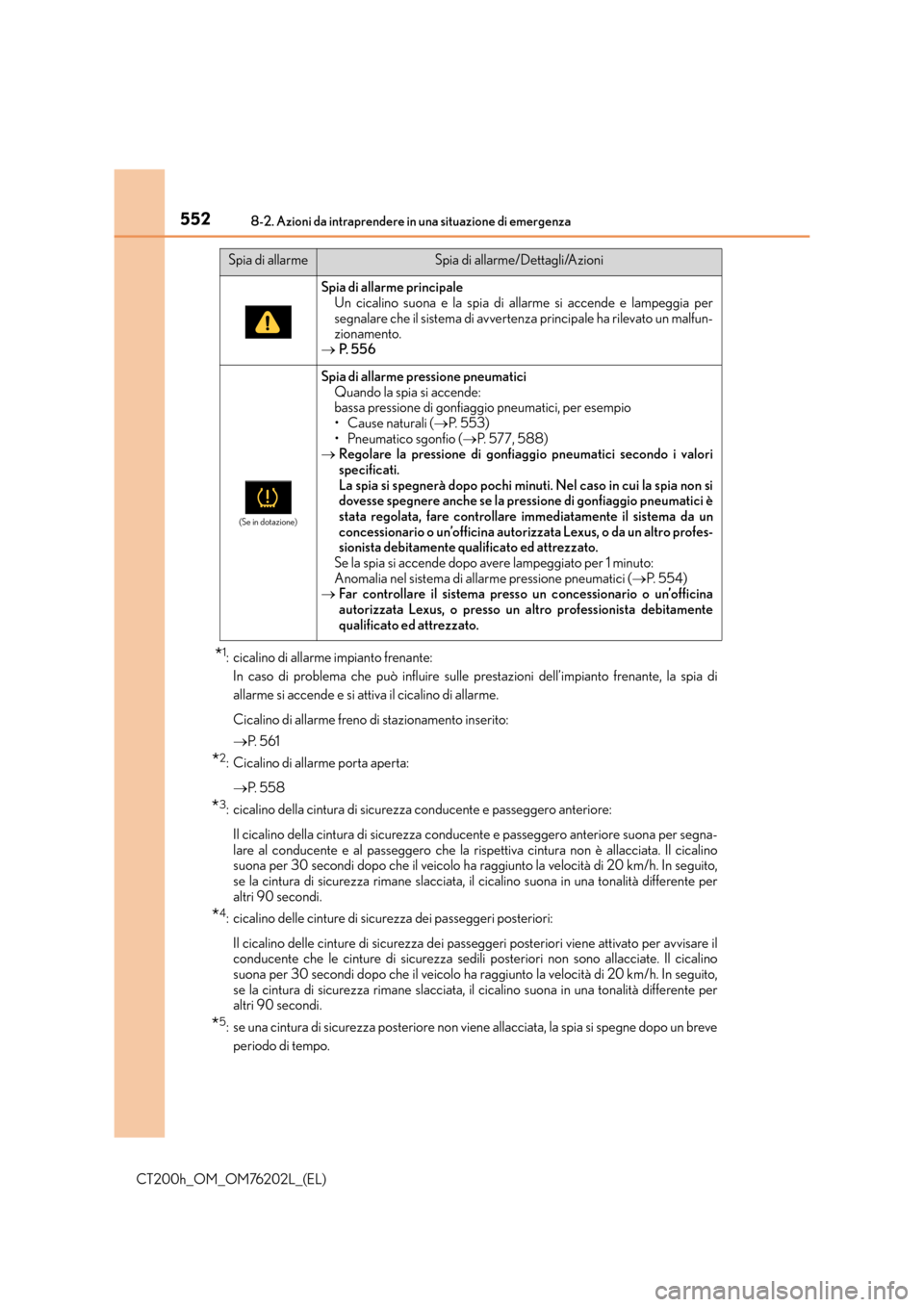

5528-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM76202L_(EL)
*1: cicalino di allarme impianto frenante:In caso di problema che può influire sulle pr estazioni dell’impianto frenante, la spia di
allarme si accende e si attiva il cicalino di allarme.
Cicalino di allarme freno di stazionamento inserito:
→ P. 5 6 1
*2: Cicalino di allarme porta aperta:
→ P. 5 5 8
*3: cicalino della cintura di sicurezza conducente e passeggero anteriore:
Il cicalino della cintura di sicurezza conducente e passeggero anteriore suona per segna-
lare al conducente e al passeggero che la ri spettiva cintura non è allacciata. Il cicalino
suona per 30 secondi dopo che il veicolo ha raggiunto la velocità di 20 km/h. In seguito,
se la cintura di sicurezza rimane slacciata, il cicalino suona in una tonalità differente per
altri 90 secondi.
*4: cicalino delle cinture di sicurezza dei passeggeri posteriori:
Il cicalino delle cinture di sicurezza dei passeggeri posteriori viene attivato per avvisare il
conducente che le cinture di sicurezza sedili posteriori non sono allacciate. Il cicalino
suona per 30 secondi dopo che il veicolo ha raggiunto la velocità di 20 km/h. In seguito,
se la cintura di sicurezza rimane slacciata, il cicalino suona in una tonalità differente per
altri 90 secondi.
*5: se una cintura di sicurezza posteriore non viene allacciata, la spia si spegne dopo un breve
periodo di tempo.
Spia di allarme principale Un cicalino suona e la spia di allarme si accende e lampeggia per
segnalare che il sistema di avvertenza principale ha rilevato un malfun-
zionamento.
→ P. 5 5 6
(Se in dotazione)
Spia di allarme pressione pneumatici
Quando la spia si accende:
bassa pressione di gonfiaggio pneumatici, per esempio
• Cause naturali ( →P. 5 5 3 )
• Pneumatico sgonfio ( →P. 577, 588)
→ Regolare la pressione di gonfiaggio pneumatici secondo i valori
specificati.
La spia si spegnerà dopo pochi minuti. Nel caso in cui la spia non si
dovesse spegnere anche se la pressione di gonfiaggio pneumatici è
stata regolata, fare controllare immediatamente il sistema da un
concessionario o un’officina autorizzata Lexus, o da un altro profes-
sionista debitamente qualificato ed attrezzato.
Se la spia si accende dopo avere lampeggiato per 1 minuto:
Anomalia nel sistema di allarme pressione pneumatici ( →P. 5 5 4 )
→ Far controllare il sistema presso un concessionario o un’officina
autorizzata Lexus, o presso un altro professionista debitamente
qualificato ed attrezzato.
Spia di allarmeSpia di allarme/Dettagli/Azioni
