2016 Lexus CT200h Manuale del proprietario (in Italian)

2494-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM76202L_(EL)■

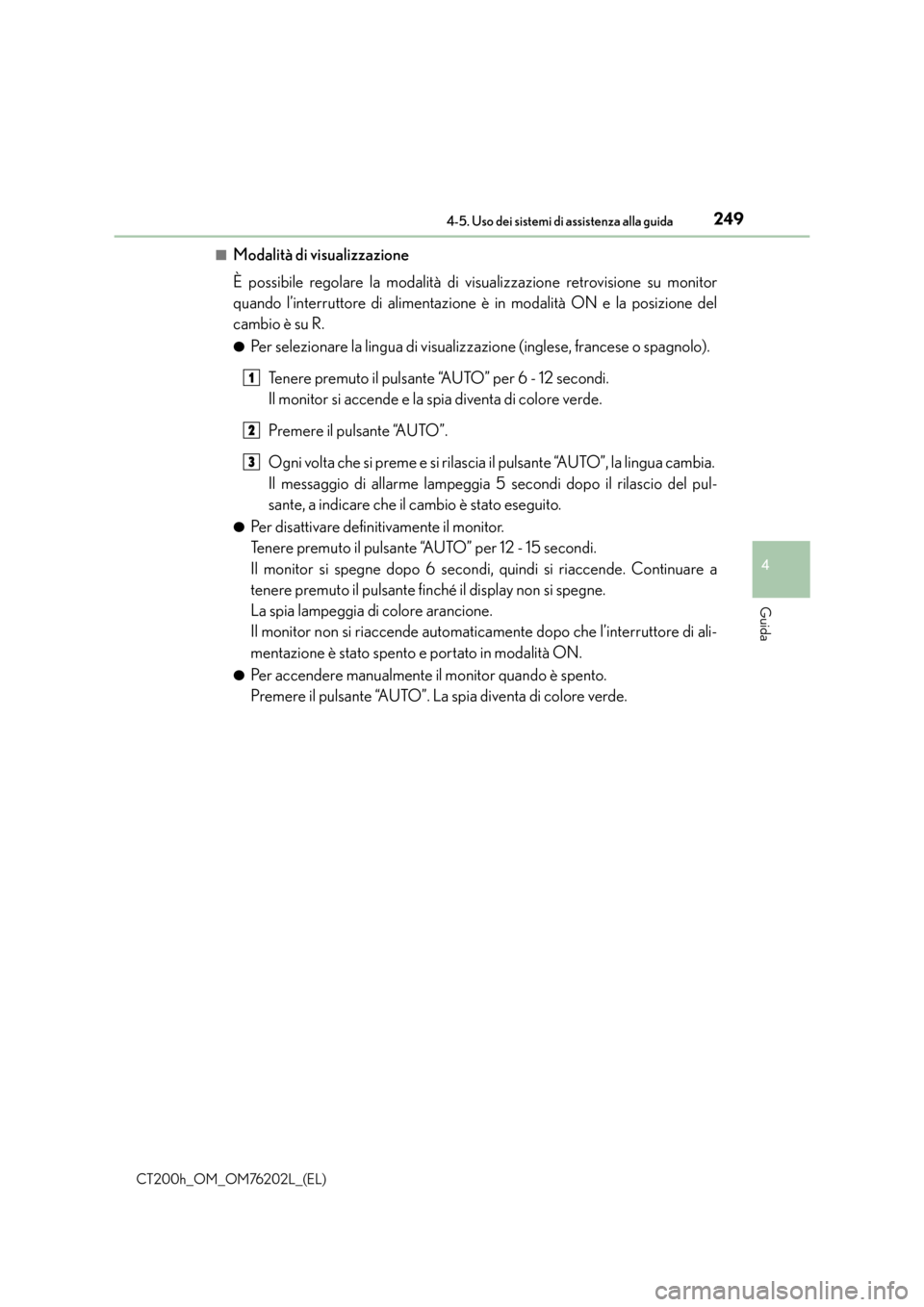

Modalità di visualizzazione
È possibile regolare la modalità di visualizzazione retrovisione su monitor
quando l’interruttore di alimentazione è in modalità ON e la posizione del
cambio è su R.
●Per selezionare la lingua di visualizzazione (inglese, francese o spagnolo).
Tenere premuto il pulsante “AUTO” per 6 - 12 secondi.
Il monitor si accende e la spia diventa di colore verde.
Premere il pulsante “AUTO”.
Ogni volta che si preme e si rilascia il pulsante “AUTO”, la lingua cambia.
Il messaggio di allarme lampeggia 5 secondi dopo il rilascio del pul-
sante, a indicare che il cambio è stato eseguito.
●Per disattivare definitivamente il monitor.
Tenere premuto il pulsante “AUTO” per 12 - 15 secondi.
Il monitor si spegne dopo 6 secondi, quindi si riaccende. Continuare a
tenere premuto il pulsante finché il display non si spegne.
La spia lampeggia di colore arancione.
Il monitor non si riaccende automatica mente dopo che l’interruttore di ali-
mentazione è stato spento e portato in modalità ON.
●Per accendere manualmente il monitor quando è spento.
Premere il pulsante “AUTO”. La spia diventa di colore verde.
1
2
3

2504-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)■

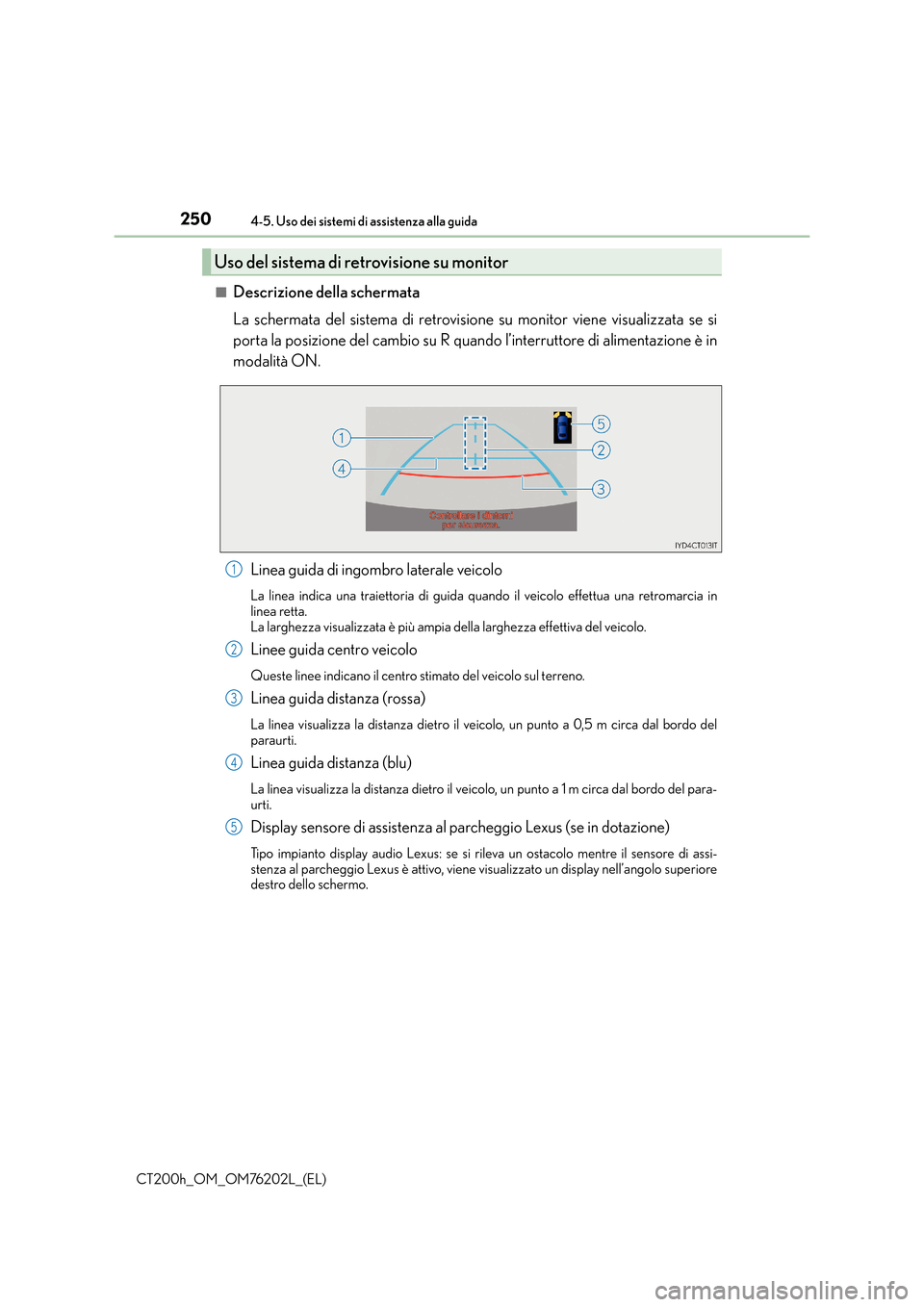

Descrizione della schermata
La schermata del sistema di retrovisione su monitor viene visualizzata se si
porta la posizione del cambio su R quando l’interruttore di alimentazione è in
modalità ON.
Linea guida di ingombro laterale veicolo
La linea indica una traiettoria di guida quando il veicolo effettua una retromarcia in
linea retta.
La larghezza visualizzata è più ampia della larghezza effettiva del veicolo.
Linee guida centro veicolo
Queste linee indicano il centro stimato del veicolo sul terreno.
Linea guida distanza (rossa)
La linea visualizza la distanza dietro il veicolo, un punto a 0,5 m circa dal bordo del
paraurti.
Linea guida distanza (blu)
La linea visualizza la distanza dietro il veicolo, un punto a 1 m circa dal bordo del para-
urti.
Display sensore di assistenza al parcheggio Lexus (se in dotazione)
Tipo impianto display audio Lexus: se si rileva un ostacolo mentre il sensore di assi-
stenza al parcheggio Lexus è attivo, viene visualizzato un display nell’angolo superiore
destro dello schermo.
Uso del sistema di retrovisione su monitor
1
2
3
4
5

2514-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM76202L_(EL)■

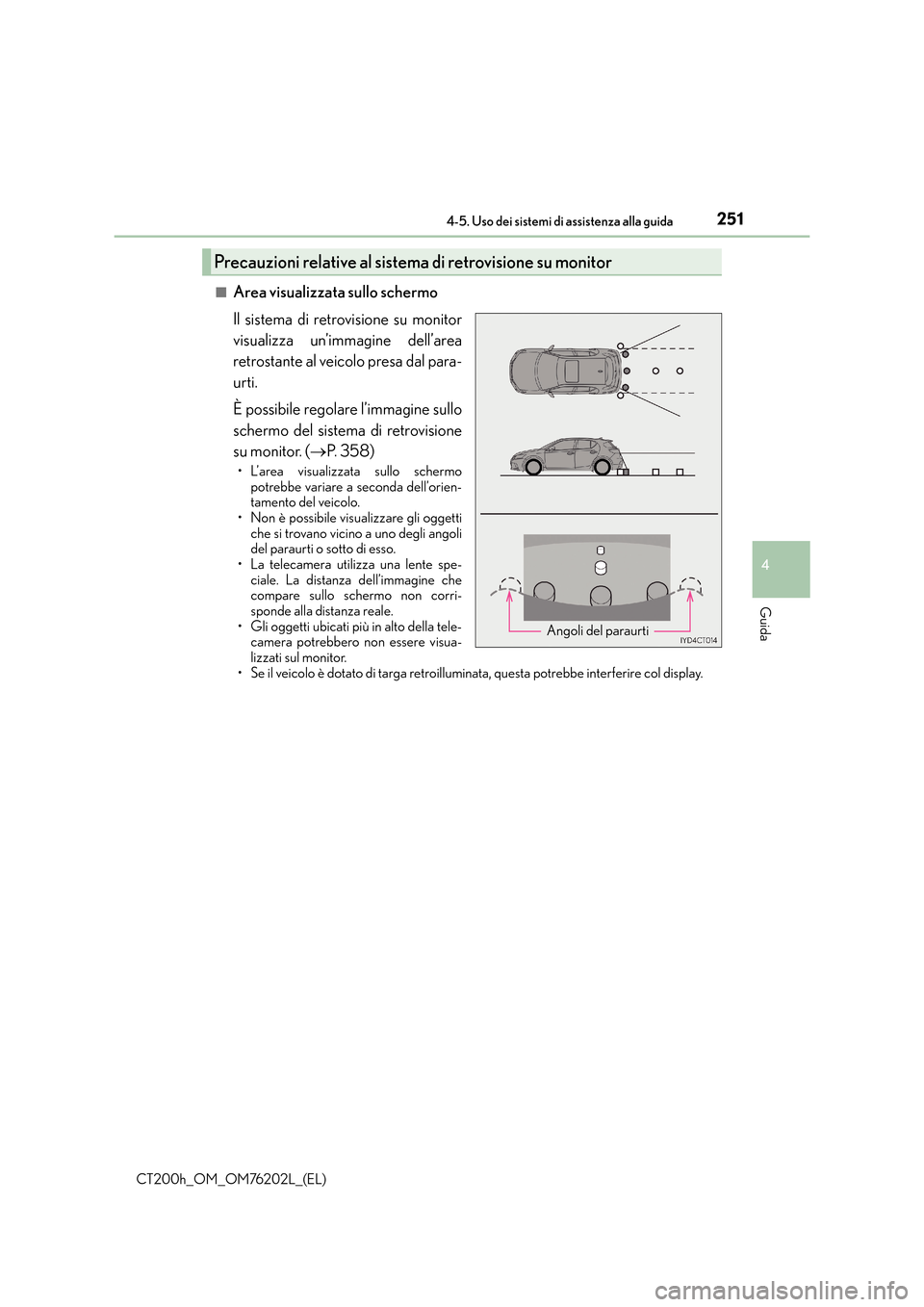

Area visualizzata sullo schermo
Il sistema di retrovisione su monitor
visualizza un’immagine dell’area
retrostante al veicolo presa dal para-
urti.
È possibile regolare l’immagine sullo
schermo del sistema di retrovisione
su monitor. (
→P. 3 5 8 )
• L’area visualizzata sullo schermo
potrebbe variare a seconda dell’orien-
tamento del veicolo.
• Non è possibile visualizzare gli oggetti che si trovano vicino a uno degli angoli
del paraurti o sotto di esso.
• La telecamera utilizza una lente spe- ciale. La distanza dell’immagine che
compare sullo schermo non corri-
sponde alla distanza reale.
• Gli oggetti ubicati più in alto della tele- camera potrebbero non essere visua-
lizzati sul monitor.
• Se il veicolo è dotato di targa retroilluminata, questa potrebbe interferire col display.
Precauzioni relative al sistem a di retrovisione su monitor
Angoli del paraurti

2524-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)■

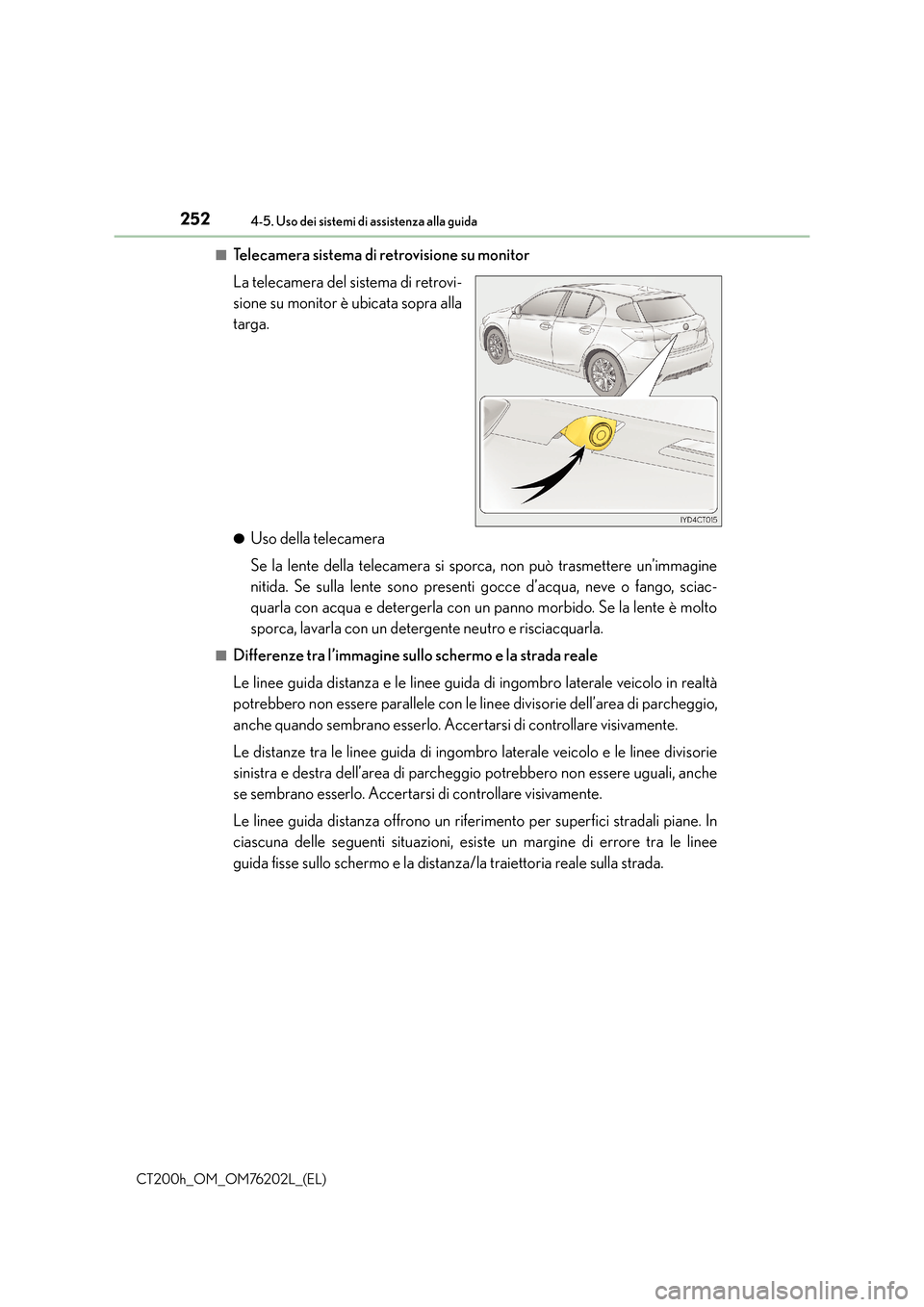

Telecamera sistema di retrovisione su monitor
La telecamera del sistema di retrovi-
sione su monitor è ubicata sopra alla
targa.
●Uso della telecamera
Se la lente della telecamera si sporca, non può trasmettere un’immagine
nitida. Se sulla lente sono presenti gocce d’acqua, neve o fango, sciac-
quarla con acqua e detergerla con un panno morbido. Se la lente è molto
sporca, lavarla con un detergente neutro e risciacquarla.
■Differenze tra l’immagine sullo schermo e la strada reale
Le linee guida distanza e le linee guida di ingombro laterale veicolo in realtà
potrebbero non essere parallele con le linee divisorie dell’area di parcheggio,
anche quando sembrano esserlo. Accertarsi di controllare visivamente.
Le distanze tra le linee guida di ingombro laterale veicolo e le linee divisorie
sinistra e destra dell’area di parcheggio potrebbero non essere uguali, anche
se sembrano esserlo. Accertarsi di controllare visivamente.
Le linee guida distanza offrono un riferimento per superfici stradali piane. In
ciascuna delle seguenti situazioni, esiste un margine di errore tra le linee
guida fisse sullo schermo e la distan
za/la traiettoria reale sulla strada.

2534-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM76202L_(EL)●

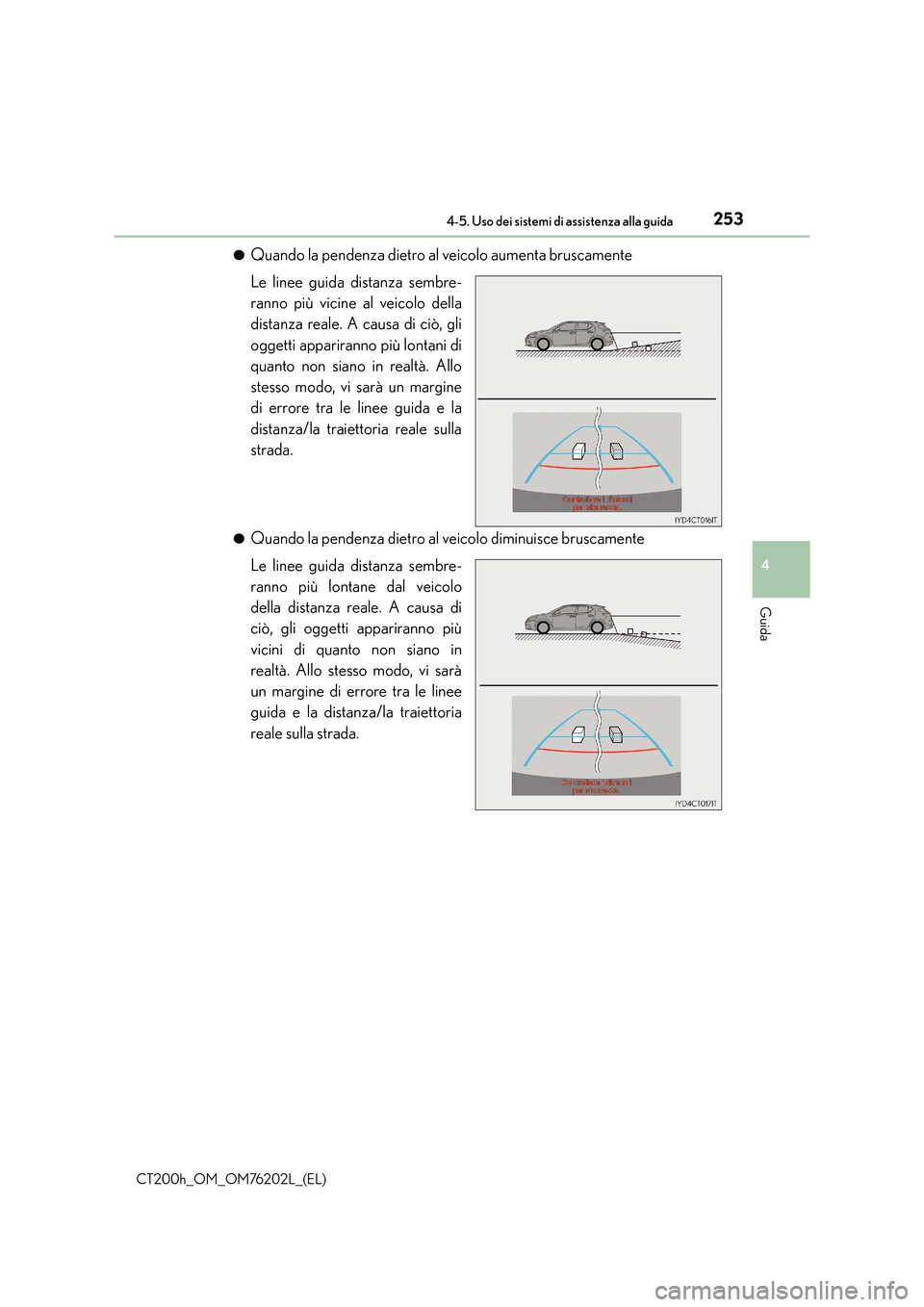

Quando la pendenza dietro al veicolo aumenta bruscamente
Le linee guida distanza sembre-
ranno più vicine al veicolo della
distanza reale. A causa di ciò, gli
oggetti appariranno più lontani di
quanto non siano in realtà. Allo
stesso modo, vi sarà un margine
di errore tra le linee guida e la
distanza/la traiettoria reale sulla
strada.
●Quando la pendenza dietro al veicolo diminuisce bruscamente
Le linee guida distanza sembre-
ranno più lontane dal veicolo
della distanza reale. A causa di
ciò, gli oggetti appariranno più
vicini di quanto non siano in
realtà. Allo stesso modo, vi sarà
un margine di errore tra le linee
guida e la distanza/la traiettoria
reale sulla strada.

2544-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)●

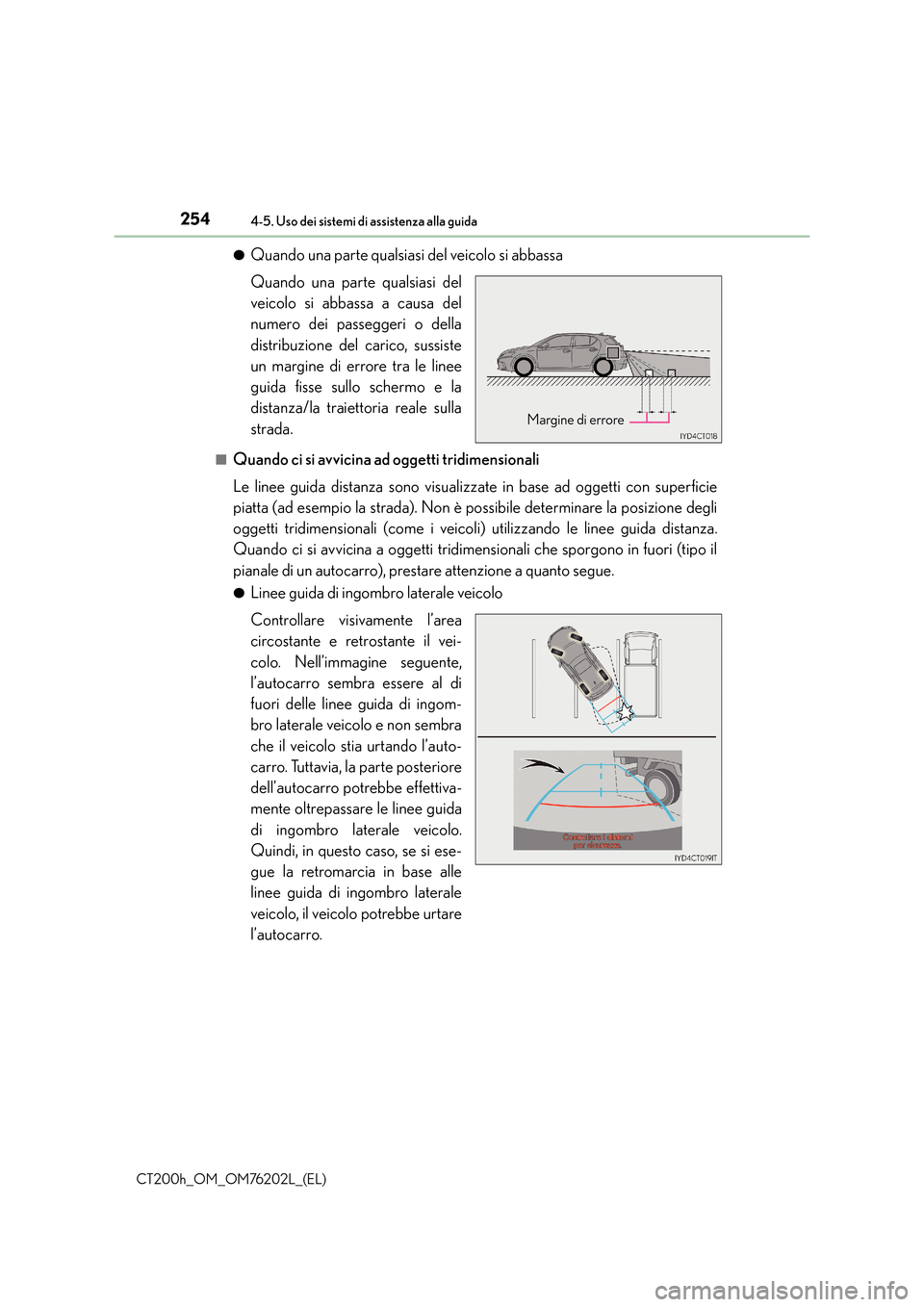

Quando una parte qualsiasi del veicolo si abbassa
Quando una parte qualsiasi del
veicolo si abbassa a causa del
numero dei passeggeri o della
distribuzione del carico, sussiste
un margine di errore tra le linee
guida fisse sullo schermo e la
distanza/la traiettoria reale sulla
strada.
■Quando ci si avvicina ad oggetti tridimensionali
Le linee guida distanza sono visualizzate in base ad oggetti con superficie
piatta (ad esempio la strada). Non è possibile determinare la posizione degli
oggetti tridimensionali (come i veicoli) utilizzando le linee guida distanza.
Quando ci si avvicina a oggetti tridimensionali che sporgono in fuori (tipo il
pianale di un autocarro), prestare attenzione a quanto segue.
●Linee guida di ingombro laterale veicolo
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Nell’immagine seguente,
l’autocarro sembra essere al di
fuori delle linee guida di ingom-
bro laterale veicolo e non sembra
che il veicolo stia urtando l’auto-
carro. Tuttavia, la parte posteriore
dell’autocarro potrebbe effettiva-
mente oltrepassare le linee guida
di ingombro laterale veicolo.
Quindi, in questo caso, se si ese-
gue la retromarcia in base alle
linee guida di ingombro laterale
veicolo, il veicolo potrebbe urtare
l’autocarro.
Margine di errore

2554-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM76202L_(EL)●

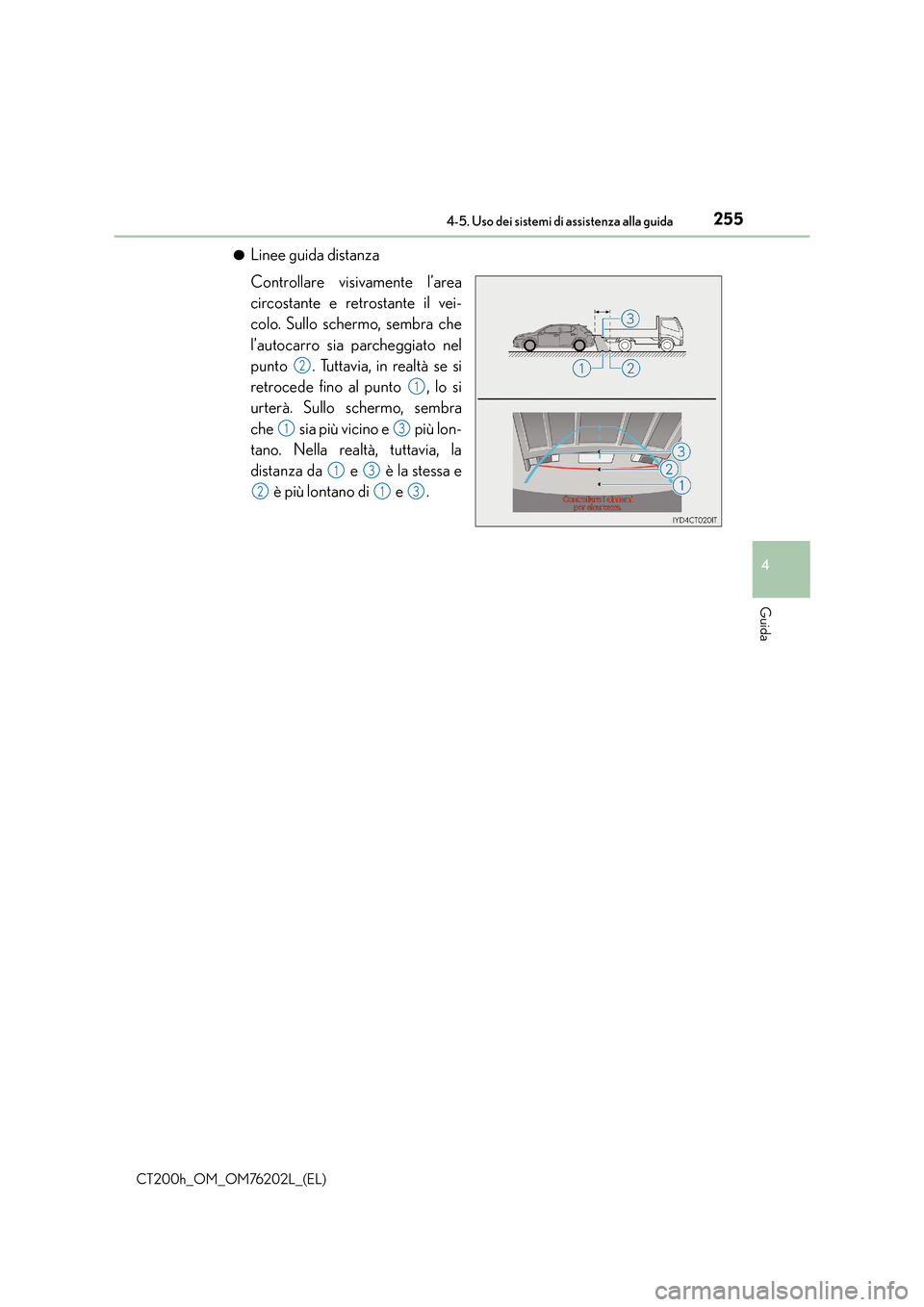

Linee guida distanza
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Sullo schermo, sembra che
l’autocarro sia parcheggiato nel
punto . Tuttavia, in realtà se si
retrocede fino al punto , lo si
urterà. Sullo schermo, sembra
che sia più vicino e più lon-
tano. Nella realtà, tuttavia, la
distanza da e è la stessa e
è più lontano di e .
2
1
13
13
213

2564-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)■

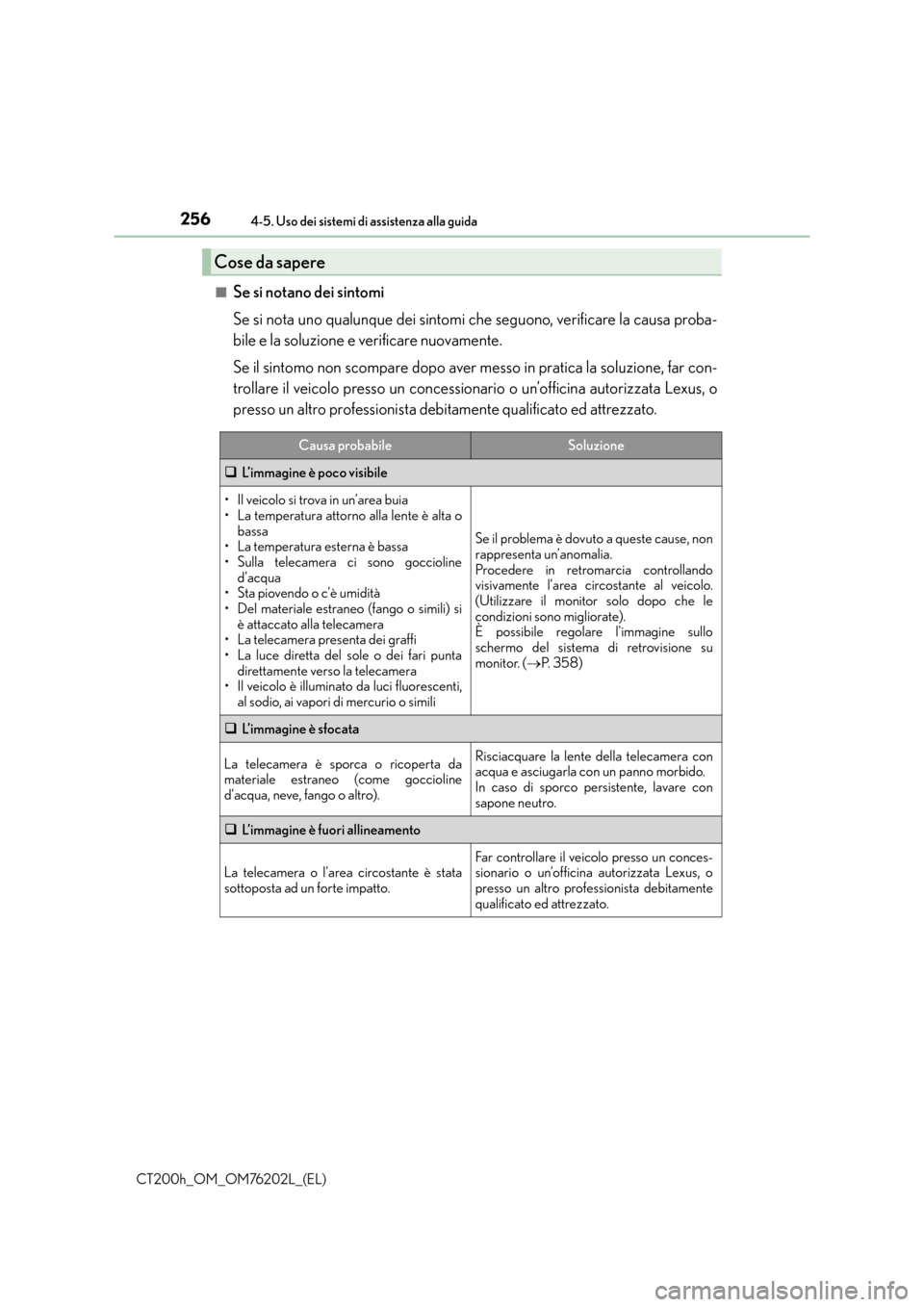

Se si notano dei sintomi
Se si nota uno qualunque dei sintomi ch
e seguono, verificare la causa proba-
bile e la soluzione e verificare nuovamente.
Se il sintomo non scompare dopo aver messo in pratica la soluzione, far con-
trollare il veicolo presso un concessionario o un’officina autorizzata Lexus, o
presso un altro professionista debitamente qualificato ed attrezzato.
Cose da sapere
Causa probabileSoluzione
‰ L’immagine è poco visibile
• Il veicolo si trova in un’area buia
• La temperatura attorno alla lente è alta o
bassa
• La temperatura esterna è bassa
• Sulla telecamera ci sono goccioline
d’acqua
• Sta piovendo o c’è umidità
• Del materiale estraneo (fango o simili) si
è attaccato alla telecamera
• La telecamera presenta dei graffi
• La luce diretta del sole o dei fari punta
direttamente verso la telecamera
• Il veicolo è illuminato da luci fluorescenti, al sodio, ai vapori di mercurio o simili
Se il problema è dovuto a queste cause, non
rappresenta un’anomalia.
Procedere in retromarcia controllando
visivamente l’area circostante al veicolo.
(Utilizzare il monitor solo dopo che le
condizioni sono migliorate).
È possibile regolare l’immagine sullo
schermo del sistema di retrovisione su
monitor. ( →P. 3 5 8 )
‰ L’ i m m a g i n e è s f o c a t a
La telecamera è sporca o ricoperta da
materiale estraneo (come goccioline
d’acqua, neve, fango o altro).Risciacquare la lente della telecamera con
acqua e asciugarla con un panno morbido.
In caso di sporco persistente, lavare con
sapone neutro.
‰L’immagine è fuori allineamento
La telecamera o l’area circostante è stata
sottoposta ad un forte impatto.Far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Lexus, o
presso un altro professionista debitamente
qualificato ed attrezzato.
