2016 Lexus CT200h Manuale del proprietario (in Italian)

2975-4. Riproduzione di CD audio e dischi MP3/WMA
5
Impianto audio
CT200h_OM_OM76202L_(EL)

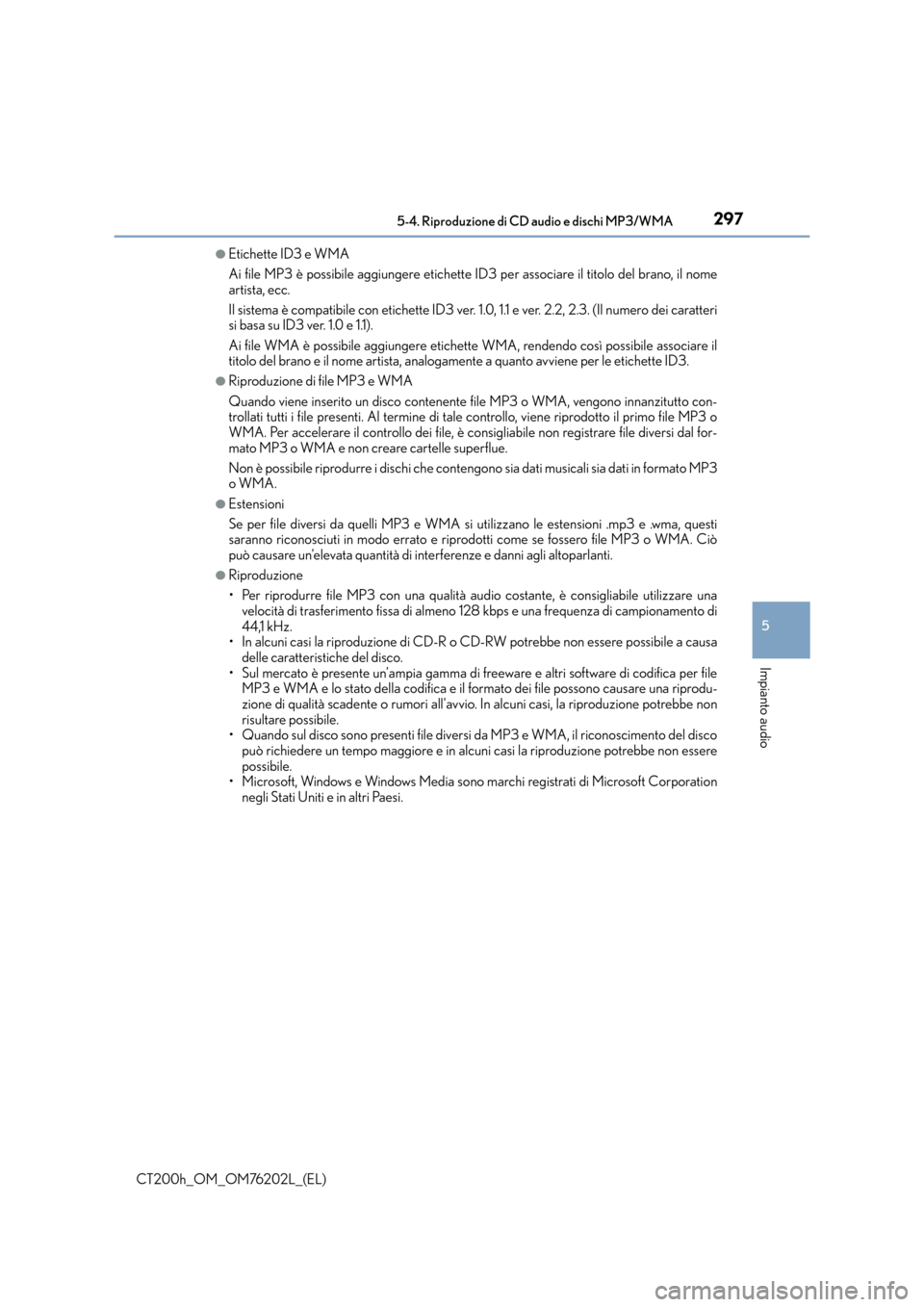

●Etichette ID3 e WMA
Ai file MP3 è possibile aggiungere etichette ID3 per associare il titolo del brano, il nome
artista, ecc.
Il sistema è compatibile con etichette ID3 ver. 1.0, 1.1 e ver. 2.2, 2.3. (Il numero dei caratteri
si basa su ID3 ver. 1.0 e 1.1).
Ai file WMA è possibile aggiungere etichette WMA, rendendo così possibile associare il
titolo del brano e il nome artista, analogamente a quanto avviene per le etichette ID3.
●Riproduzione di file MP3 e WMA
Quando viene inserito un disco contenente file MP3 o WMA, vengono innanzitutto con-
trollati tutti i file presenti. Al termine di tale controllo, viene riprodotto il primo file MP3 o
WMA. Per accelerare il controllo dei file, è consigliabile non registrare file diversi dal for-
mato MP3 o WMA e non creare cartelle superflue.
Non è possibile riprodurre i dischi che contengono sia dati musicali sia dati in formato MP3
o WMA.
●Estensioni
Se per file diversi da quelli MP3 e WMA si utilizzano le estensioni .mp3 e .wma, questi
saranno riconosciuti in modo errato e riprodotti come se fossero file MP3 o WMA. Ciò
può causare un’elevata quantità di interferenze e danni agli altoparlanti.
●Riproduzione
• Per riprodurre file MP3 con una qualità audio costante, è consigliabile utilizzare una
velocità di trasferimento fissa di almeno 128 kbps e una frequenza di campionamento di
44,1 kHz.
• In alcuni casi la riproduzione di CD-R o CD-RW potrebbe non essere possibile a causa
delle caratteristiche del disco.
• Sul mercato è presente un’ampia gamma di freeware e altri software di codifica per file MP3 e WMA e lo stato della codifica e il form ato dei file possono causare una riprodu-
zione di qualità scadente o rumori all’avvio. In alcuni casi, la riproduzione potrebbe non
risultare possibile.
• Quando sul disco sono presenti file diversi da MP3 e WMA, il riconoscimento del disco
può richiedere un tempo maggiore e in alcuni casi la riproduzione potrebbe non essere
possibile.
• Microsoft, Windows e Windows Media sono marchi registrati di Microsoft Corporation
negli Stati Uniti e in altri Paesi.

2985-4. Riproduzione di CD audio e dischi MP3/WMA
CT200h_OM_OM76202L_(EL)

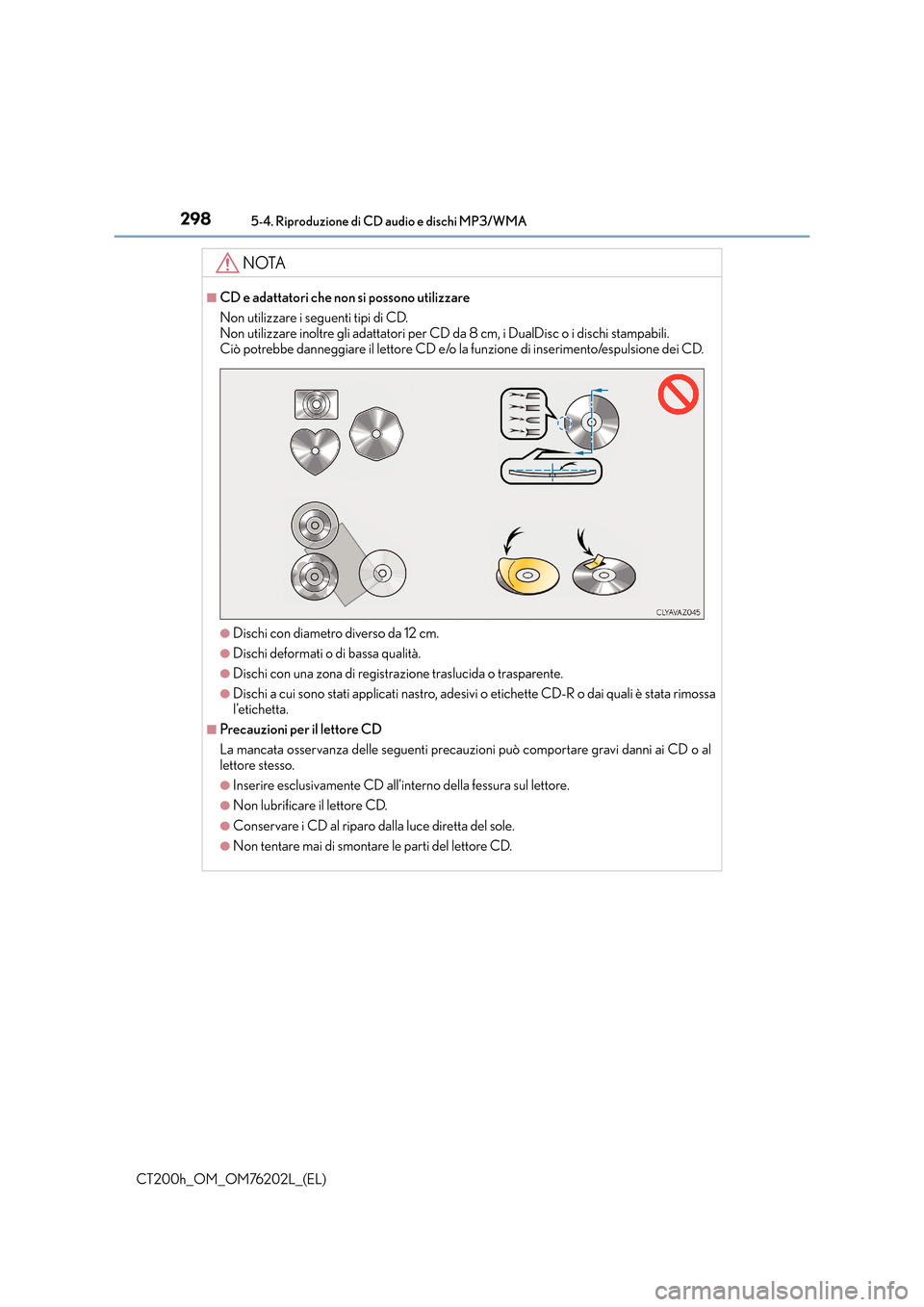

NOTA
■CD e adattatori che non si possono utilizzare
Non utilizzare i seguenti tipi di CD.
Non utilizzare inoltre gli adattatori per CD da 8 cm, i DualDisc o i dischi stampabili.
Ciò potrebbe danneggiare il lettore CD e/o la funzione di inserimento/espulsione dei CD.
●Dischi con diametro diverso da 12 cm.
●Dischi deformati o di bassa qualità.
●Dischi con una zona di registrazione traslucida o trasparente.
●Dischi a cui sono stati applicati nastro, adesivi o etichette CD-R o dai quali è stata rimossa
l’etichetta.
■Precauzioni per il lettore CD
La mancata osservanza delle seguenti precauzioni può comportare gravi danni ai CD o al
lettore stesso.
●Inserire esclusivamente CD all’interno della fessura sul lettore.
●Non lubrificare il lettore CD.
●Conservare i CD al riparo dalla luce diretta del sole.
●Non tentare mai di smontare le parti del lettore CD.

299
5
5-5. Uso di un dispositivo esterno
Impianto audio
CT200h_OM_OM76202L_(EL)

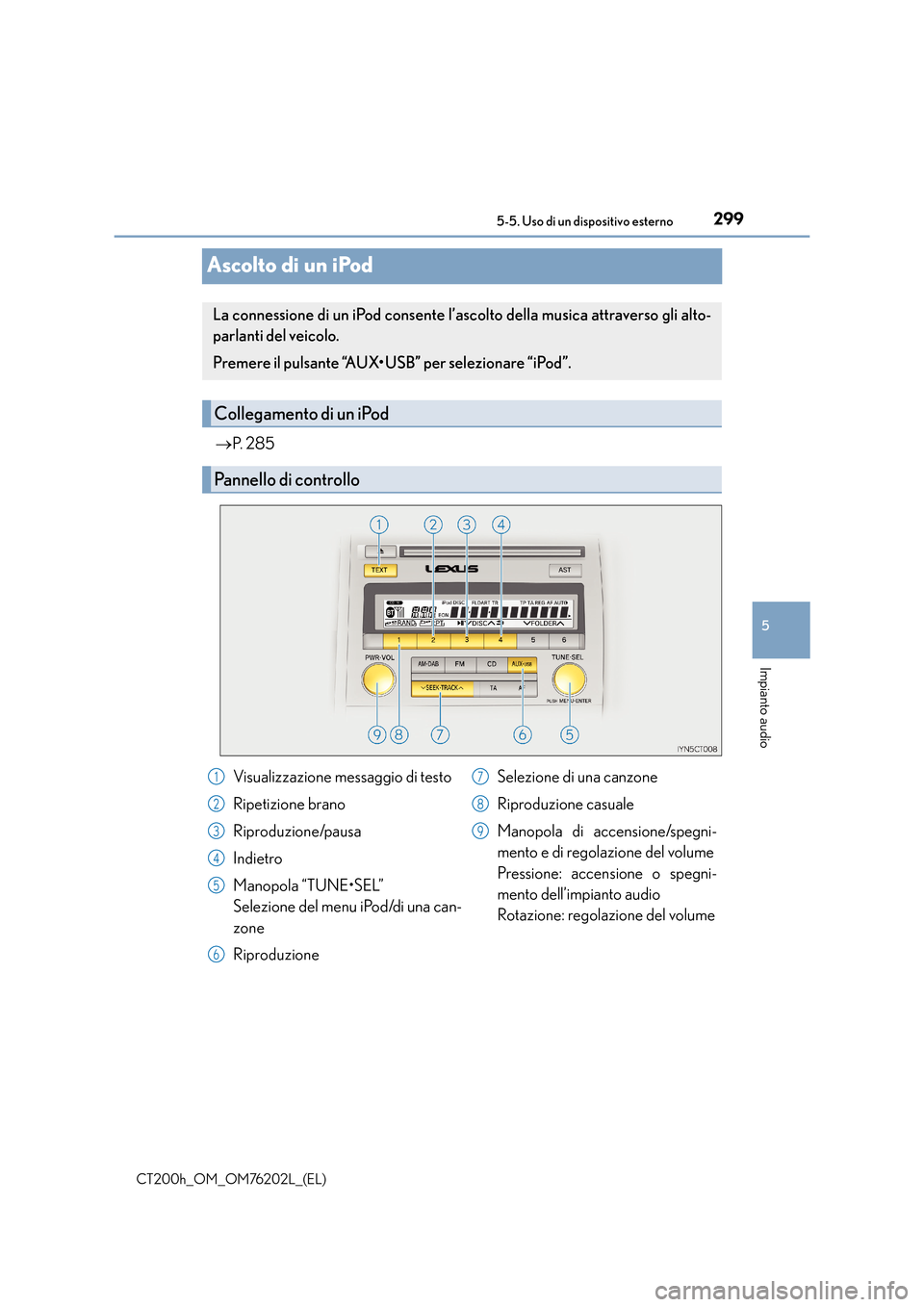

Ascolto di un iPod
→
P. 2 8 5
La connessione di un iPod consente l’ascolto della musica attraverso gli alto-
parlanti del veicolo.
Premere il pulsante “AUX•USB” per selezionare “iPod”.
Collegamento di un iPod
Pannello di controllo
Visualizzazione messaggio di testo
Ripetizione brano
Riproduzione/pausa
Indietro
Manopola “TUNE•SEL”
Selezione del menu iPod/di una can-
zone
Riproduzione Selezione di una canzone
Riproduzione casuale
Manopola di accensione/spegni-
mento e di regolazione del volume
Pressione: accensione o spegni-
mento dell’impianto audio
Rotazione: regolazione del volume1
2
3
4
5
6
7
8
9

3005-5. Uso di un dispositivo esterno
CT200h_OM_OM76202L_(EL)

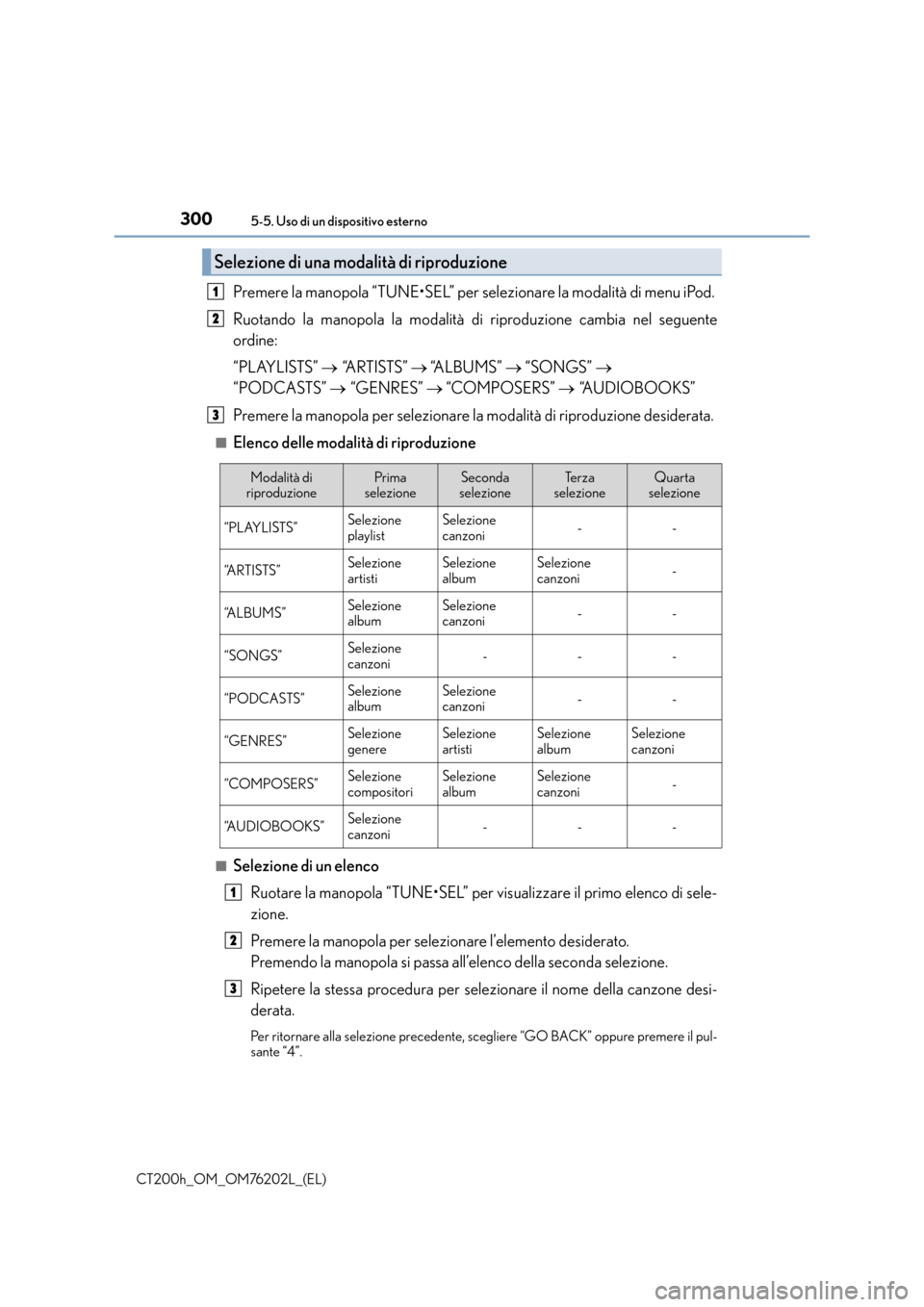

Premere la manopola “TUNE•SEL” per selezionare la modalità di menu iPod.
Ruotando la manopola la modalità di riproduzione cambia nel seguente
ordine:
“PLAYLISTS” → “A R T I S T S ” → “A L B U M S ” → “SONGS” →
“PODCASTS” → “GENRES” → “COMPOSERS” → “A U D I O B O O K S ”
Premere la manopola per selezionare la modalità di riproduzione desiderata.
■Elenco delle modalità di riproduzione
■Selezione di un elenco Ruotare la manopola “TUNE•SEL” per visualizzare il primo elenco di sele-
zione.
Premere la manopola per selezionare l’elemento desiderato.
Premendo la manopola si passa all’elenco della seconda selezione.
Ripetere la stessa procedura per selezionare il nome della canzone desi-
derata.
Per ritornare alla selezione precedente, scegliere “GO BACK” oppure premere il pul-
sante “4”.
Selezione di una moda lità di riproduzione
1
2
3
Modalità di
riproduzionePrima
selezioneSeconda
selezioneTe r z a
selezioneQuarta
selezione
“PLAYLISTS”Selezione
playlistSelezione
canzoni--
“A R T I S T S ”Selezione
artistiSelezione
albumSelezione
canzoni-
“A L B U M S ”Selezione
albumSelezione
canzoni--
“SONGS”Selezione
canzoni---
“PODCASTS”Selezione
albumSelezione
canzoni--
“GENRES”Selezione
genereSelezione
artistiSelezione
albumSelezione
canzoni
“COMPOSERS”Selezione
compositoriSelezione
albumSelezione
canzoni-
“A U D I O B O O K S ”Selezione
canzoni---
1
2
3

3015-5. Uso di un dispositivo esterno
5
Impianto audio
CT200h_OM_OM76202L_(EL)
Per selezionare la canzone desiderata, girare la manopola “TUNE•SEL” o pre-
mere “∧” o “ ∨” sul pulsante “SEEK•TRACK”.
Per riprodurre o mettere in pausa una canzone, premere il pulsante “3”.
Per l’avanzamento veloce o il riavvolgimento, tenere premuto “ ∧” o “ ∨” sul pul-
sante “SEEK•TRACK” finché non viene emesso un segnale acustico.
■Riproduzione dei brani di una playlis t o di un album in ordine casuale
Premere il pulsante “1”.
Per annullare, premere di nuovo il pulsante.
■
Riproduzione dei brani di tutte le playlist o di tutti gli album in ordine
casuale
Tenere premuto il pulsante “1” finché non viene emesso un segnale acustico.
Per annullare, premere di nuovo il pulsante.
Premere il pulsante “2”.
Per annullare, premere di nuovo il pulsante.
Premere il pulsante “TEXT”.
Ogni volta che si preme il pulsante, la visu alizzazione sul display cambia con il seguente
ordine:
Tempo trascorso → Ti t o l o a l b u m → Ti t o l o b r a n o → Nome artista
Premere la manopola “TUNE•SEL” per accedere alla modalità di menu iPod.
Se si preme la manopola cambia la modalità del suono. ( →P. 2 8 7 )
Selezione delle canzoni
Riproduzione e messa in pausa delle canzoni
Avanzamento veloce e arretramento delle canzoni
Riproduzione casuale
Ripetizione brano
Modifica del display
Regolazione qualità del suono e bilanciamento del volume
1
2

3025-5. Uso di un dispositivo esterno
CT200h_OM_OM76202L_(EL)

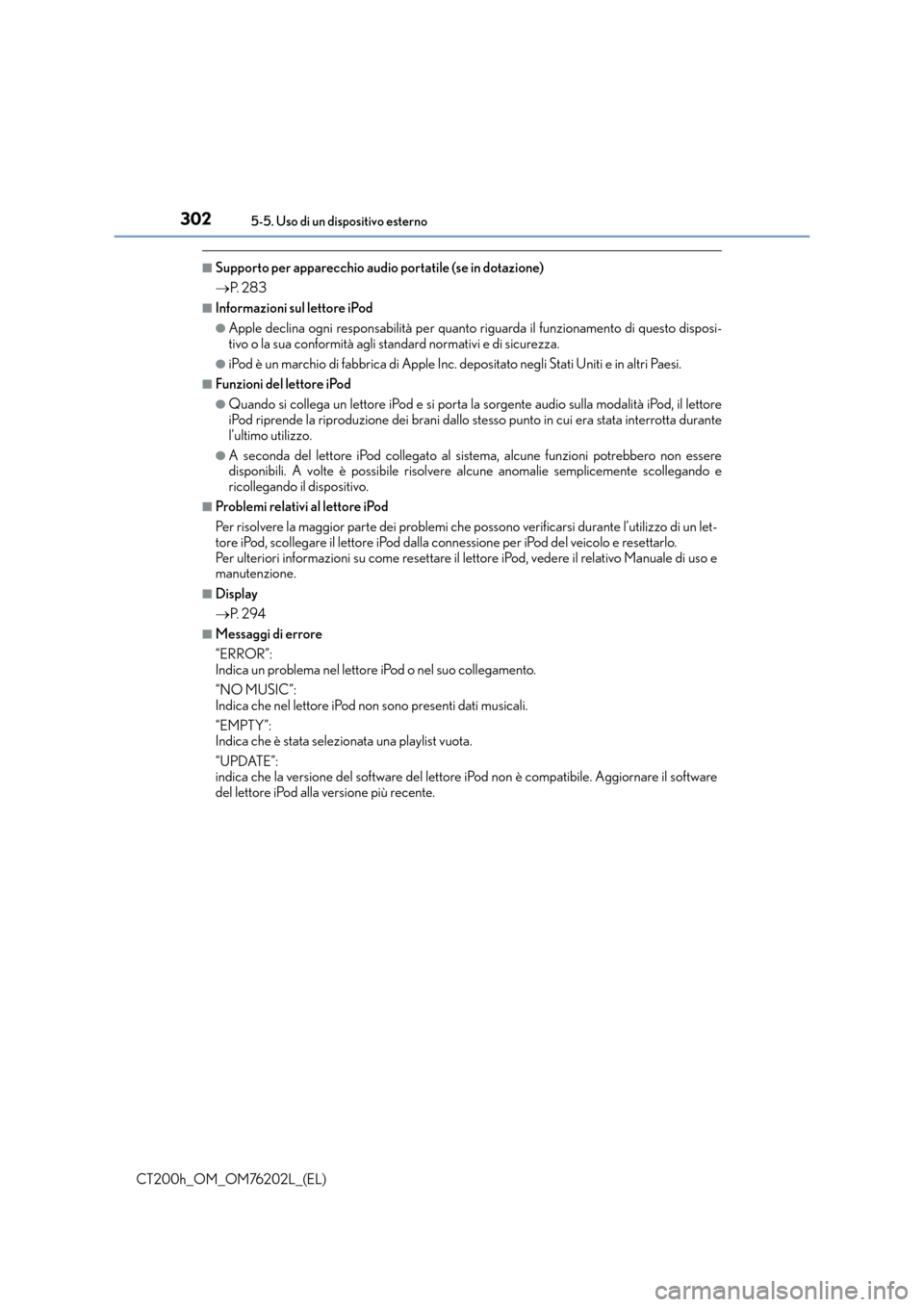

■Supporto per apparecchio audio portatile (se in dotazione)
→P. 2 8 3
■Informazioni sul lettore iPod
●Apple declina ogni responsabilità per quanto riguarda il funzionamento di questo disposi-
tivo o la sua conformità agli standard normativi e di sicurezza.
●iPod è un marchio di fabbrica di Apple Inc. depositato negli Stati Uniti e in altri Paesi.
■Funzioni del lettore iPod
●Quando si collega un lettore iPod e si porta la sorgente audio sulla modalità iPod, il lettore
iPod riprende la riproduzione dei brani dallo stesso punto in cui era stata interrotta durante
l’ultimo utilizzo.
●A seconda del lettore iPod collegato al sistema, alcune funzioni potrebbero non essere
disponibili. A volte è possibile risolvere alcune anomalie semplicemente scollegando e
ricollegando il dispositivo.
■Problemi relativi al lettore iPod
Per risolvere la maggior parte dei problemi che possono verificarsi durante l’utilizzo di un let-
tore iPod, scollegare il lettore iPod dalla connessione per iPod del veicolo e resettarlo.
Per ulteriori informazioni su come resettare il lettore iPod, vedere il relativo Manuale di uso e
manutenzione.
■Display
→P. 2 9 4
■Messaggi di errore
“ERROR”:
Indica un problema nel lettore iPod o nel suo collegamento.
“NO MUSIC”:
Indica che nel lettore iPod non sono presenti dati musicali.
“EMPTY”:
Indica che è stata selezionata una playlist vuota.
“UPDATE”:
indica che la versione del software del lettore iPod non è compatibile. Aggiornare il software
del lettore iPod alla versione più recente.

3035-5. Uso di un dispositivo esterno
5
Impianto audio
CT200h_OM_OM76202L_(EL)

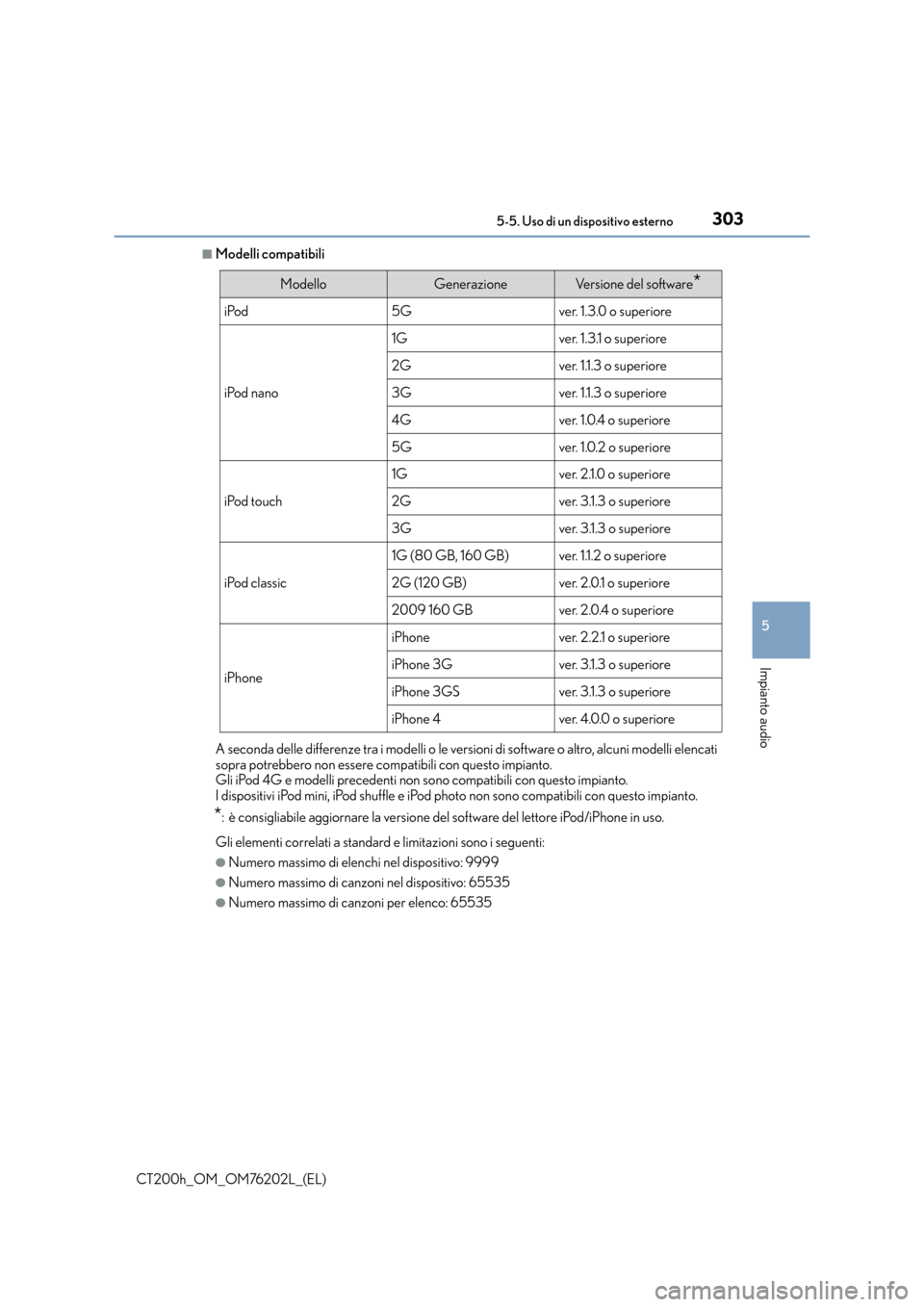

■Modelli compatibili
A seconda delle differenze tra i modelli o le versioni di software o altro, alcuni modelli elencati
sopra potrebbero non essere compatibili con questo impianto.
Gli iPod 4G e modelli precedenti non sono compatibili con questo impianto.
I dispositivi iPod mini, iPod shuffle e iPod photo non sono compatibili con questo impianto.
*: è consigliabile aggiornare la versione del software del lettore iPod/iPhone in uso.
Gli elementi correlati a standard e limitazioni sono i seguenti:
●Numero massimo di elenchi nel dispositivo: 9999
●Numero massimo di canzoni nel dispositivo: 65535
●Numero massimo di canzoni per elenco: 65535
ModelloGenerazioneVersione del software*
iPod5Gver. 1.3.0 o superiore
iPod nano
1Gver. 1.3.1 o superiore
2Gver. 1.1.3 o superiore
3Gver. 1.1.3 o superiore
4Gver. 1.0.4 o superiore
5Gver. 1.0.2 o superiore
iPod touch
1Gver. 2.1.0 o superiore
2Gver. 3.1.3 o superiore
3Gver. 3.1.3 o superiore
iPod classic
1G (80 GB, 160 GB)ver. 1.1.2 o superiore
2G (120 GB)ver. 2.0.1 o superiore
2009 160 GBver. 2.0.4 o superiore
iPhone
iPhonever. 2.2.1 o superiore
iPhone 3Gver. 3.1.3 o superiore
iPhone 3GSver. 3.1.3 o superiore
iPhone 4ver. 4.0.0 o superiore

3045-5. Uso di un dispositivo esterno
CT200h_OM_OM76202L_(EL)

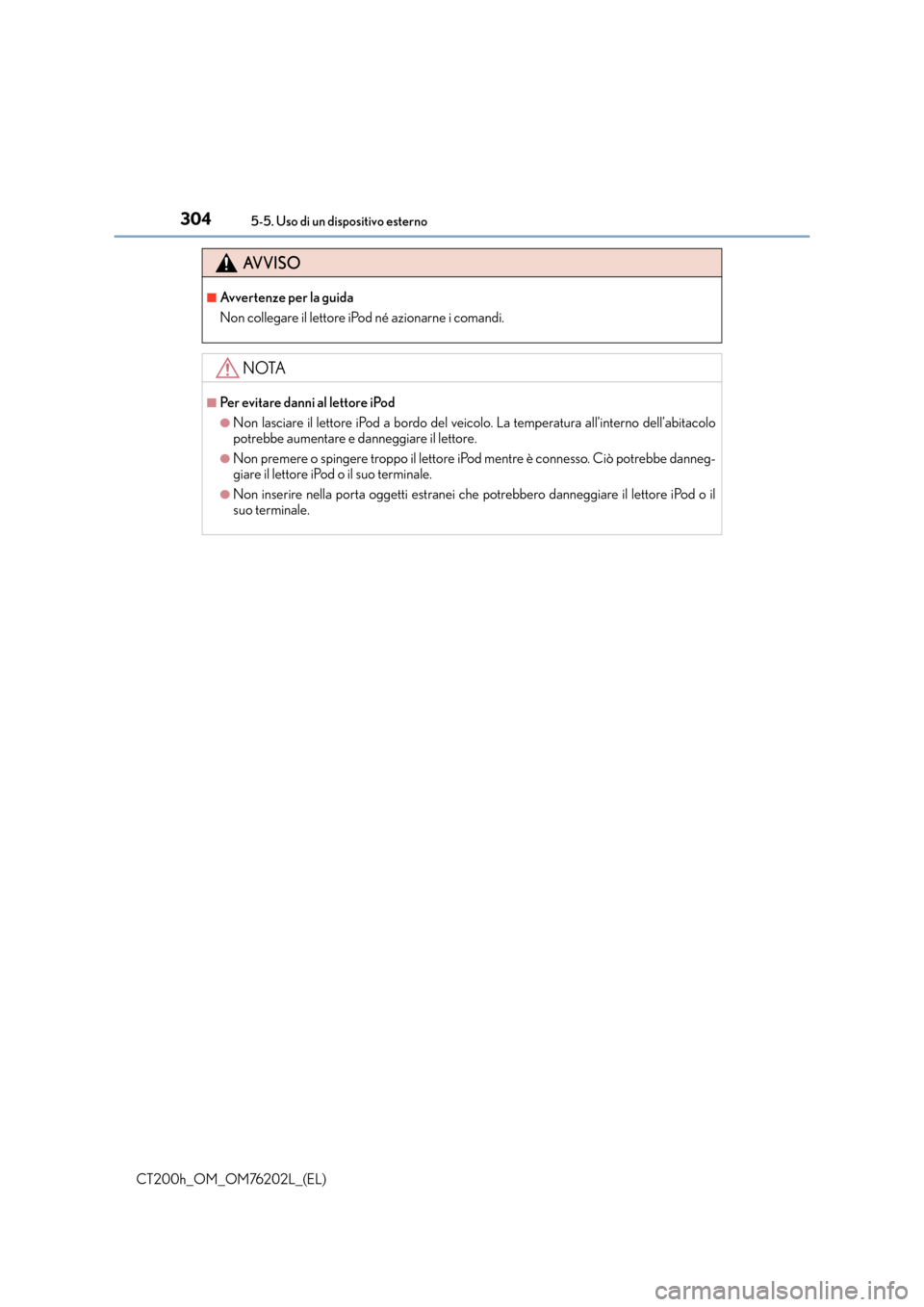

AVVISO
■Avvertenze per la guida
Non collegare il lettore iPod né azionarne i comandi.
NOTA
■Per evitare danni al lettore iPod
●Non lasciare il lettore iPod a bordo del veicolo. La temperatura all’interno dell’abitacolo
potrebbe aumentare e danneggiare il lettore.
●Non premere o spingere troppo il lettore iPod mentre è connesso. Ciò potrebbe danneg-
giare il lettore iPod o il suo terminale.
●Non inserire nella porta oggetti estranei che potrebbero danneggiare il lettore iPod o il
suo terminale.
