2016 Hyundai Super Aero City 변속기

정기 점검
7-33
0추천오일

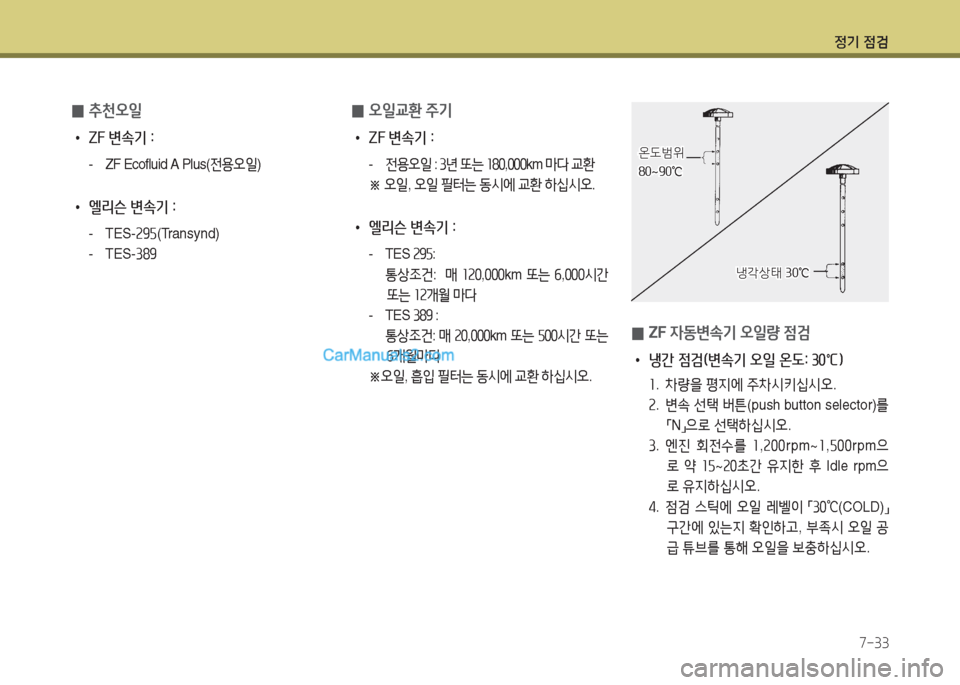

•ZF 변속기 :
- ZF Ecofluid A Plus(전용오일)
•엘리슨 변속기 :
- TES-295(Transynd)
- TES-389
0ZF 자동변속기 오일량 점검
•냉간 점검(변속기 오일 온도: 30℃)
1. 차량을 평지에 주차시키십시오.
2. 변속 선택 버튼(push button selector)를
「N」으로 선택하십시오.
3. 엔진 회전수를 1,200rpm~1,500rpm으
로 약 15~20초간 유지한 후 Idle rpm으
로 유지하십시오.
4. 점검 스틱에 오일 레벨이 「30℃(COLD)」
구간에 있는지 확인하고, 부족시 오일 공
급 튜브를 통해 오일을 보충하십시오.
0오일교환 주기
•ZF 변속기 :
- 전용오일 : 3년 또는 180,000km 마다 교환
※ 오일, 오일 필터는 동시에 교환 하십시오.
•엘리슨 변속기 :
- TES 295:
통상조건: 매 120,000km 또는 6,000시간
또는 12개월 마다
- TES 389 :
통상조건: 매 20,000km 또는 500시간 또는
6개월마다
※오일, 흡입 필터는 동시에 교환 하십시오.
온도범위온도범위
80~90℃80~90℃
냉각상태 30℃냉각상태 30℃

정기 점검
7-34
•열간 점검(변속기 오일 온도: 90℃)
1. 차량을 평지에 주차시키십시오.
2. 변속 선택 버튼(push button selector)를 「N」으
로 선택하십시오.
3. 엔진 회전수를 1,200rpm~1,500rpm으로 약
15~20초간 유지한 후 Idle rpm으로 유지하십
시오.
4. 점검 스틱에 오일 레벨이 「90℃(HOT)」 구간에
있는지 확인하고, 부족시 오일 공급 튜브를
통해 오일을 보충하십시오.
•변속기 오일 온도 상승 절차
1. 차량을 평지에 주차시키십시오.
2. 변속 선택 버튼(push button selector)를 「D」으
로 선택하십시오.
3. 차량의 주 브레이크를 작동하십시오.
4. 엔진 회전수를 1,000rpm으로 약 15~20초간
회전시키십시오.
5. 변속 선택 버튼(push button selector)를 「N」으
로 선택하고, 엔진을 1,200rpm~1,500rpm으
로 약 15~30초간 회전시키십시오.
6. 변속기 오일 온도가 90℃로 상승될 때까지 위
의 절차를 여러 번 반복하십시오.
주 의
열간 점검으로 오일 레벨이 올바른지 확인될
때까지는 운행을 해서는 안 됩니다. 변속기 손
상의 원인이 될 수 있습니다.

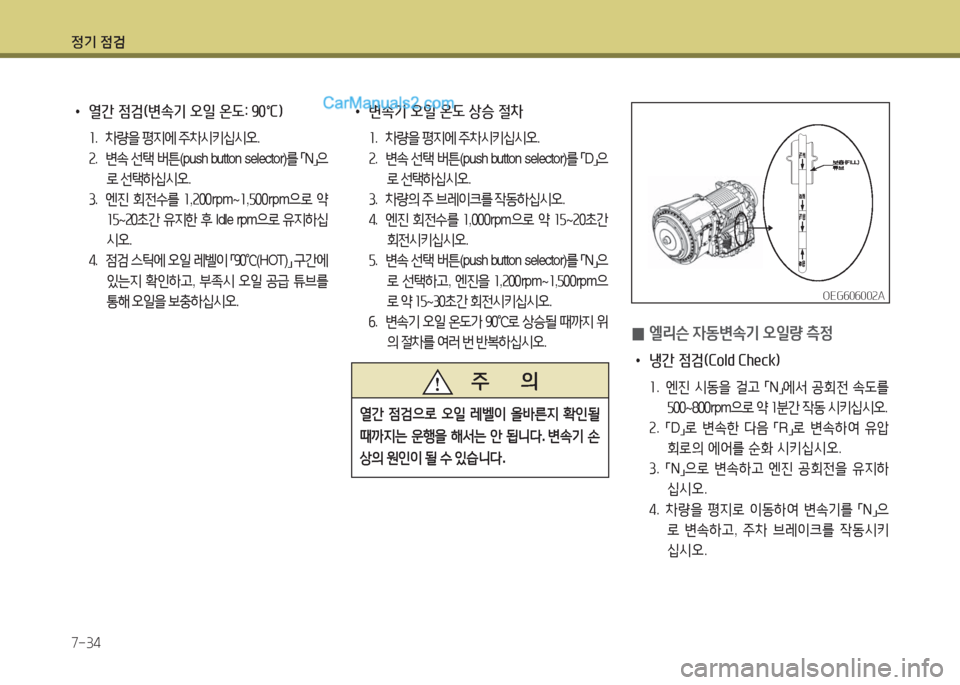

0엘리슨 자동변속기 오일량 측정
•냉간 점검(Cold Check)
1. 엔진 시동을 걸고 「N」에서 공회전 속도를
500~800rpm으로 약 1분간 작동 시키십시오.
2. 「D」로 변속한 다음 「R」로 변속하여 유압
회로의 에어를 순화 시키십시오.
3. 「N」으로 변속하고 엔진 공회전을 유지하
십시오.
4. 차량을 평지로 이동하여 변속기를 「N」으
로 변속하고, 주차 브레이크를 작동시키
십시오.
OEG606002AOEG606002A

정기 점검
7-35
주 의
•오일량은 온도가 증가함에 따라 오일레벨
이 올라 갑니다. 반드시 규정량의 오일을 주
입하십시오.
•열간 점검으로 오일 레벨이 올바른지 확인
될 때까지는 운행을 해서는 안 됩니다. 변속
기 손상의 원인이 될 수 있습니다.
5. 엔진을 공회전 속도 500~800rpm으로 작
동한 상태에서 「D」로 변속한 다음 「R」로
변속하여 유압회로의 에어를 순화시키십
시오.
6. 「N」으로 변속하고 엔진 공회전을 유지하
십시오.
7. 점검 스틱을 빼서 깨끗이 닦은 후에 보충
튜브에 끝까지 집어 넣으십시오.
8. 점검 스틱을 뽑아서 오일 레벨을 측정하
십시오. 점검 스틱에 오일이 냉간
(COLD) 밴드 내에 있으면 오일 레벨은
정상입니다. 오일 레벨이 밴드 내에 있지
않으면, 냉간(COLD) 밴드 구간에 오도
록 필요한 오일을 추가하거나 배출하십
시오.

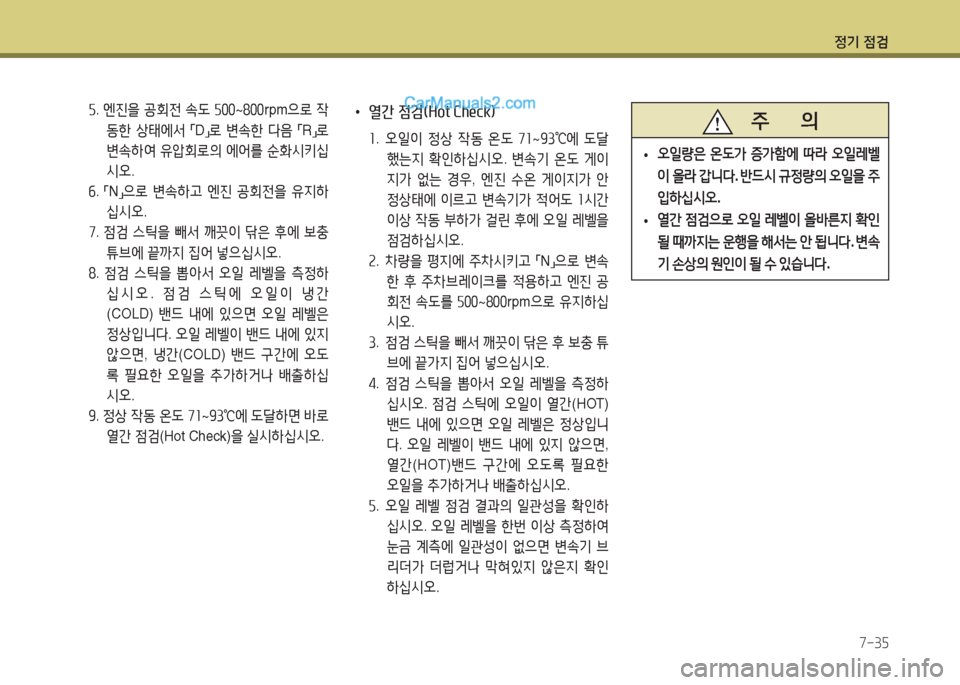

9. 정상 작동 온도 71~93℃에 도달하면 바로
열간 점검(Hot Check)을 실시하십시오.
•열간 점검(Hot Check)
1. 오일이 정상 작동 온도 71~93℃에 도달
했는지 확인하십시오. 변속기 온도 게이
지가 없는 경우, 엔진 수온 게이지가 안
정상태에 이르고 변속기가 적어도 1시간
이상 작동 부하가 걸린 후에 오일 레벨을
점검하십시오.
2. 차량을 평지에 주차시키고 「N」으로 변속
한 후 주차브레이크를 적용하고 엔진 공
회전 속도를 500~800rpm으로 유지하십
시오.
3. 점검 스틱을 빼서 깨끗이 닦은 후 보충 튜
브에 끝가지 집어 넣으십시오.
4. 점검 스틱을 뽑아서 오일 레벨을 측정하
십시오. 점검 스틱에 오일이 열간(HOT)
밴드 내에 있으면 오일 레벨은 정상입니
다. 오일 레벨이 밴드 내에 있지 않으면,
열간(HOT)밴드 구간에 오도록 필요한
오일을 추가하거나 배출하십시오.
5. 오일 레벨 점검 결과의 일관성을 확인하
십시오. 오일 레벨을 한번 이상 측정하여
눈금 계측에 일관성이 없으면 변속기 브
리더가 더럽거나 막혀있지 않은지 확인
하십시오.

정기 점검
7-53
•플라스틱으로 된 배터리 케이스를 들 때
케이스에 과도한 압력은 인체에 손상을
줄 수 있는 배터리 산이 누출 될 수 있습
니다. 배터리 캐리어를 이용하거나 양손
을 모두 사용하여 배터리를 들어올리십
시오.
•배터리 케이블이 연결된 상태에서 배터
리를 충전하지 마십시오.
•전기점화장치는 고전압에서 이루어집니
다. 엔진이 구동중이거나 키가 시동 스위
치에 꽂힌 상태에서는 이 부품을 만지지
마십시오.
경 고
0페달의 유격
클러치 페달을 손으로 저항을 느낄때 까지 눌러
유격을 점검합니다.
이 때 유격은 3~5mm 이면 양호 합니다.
G160A01EG160A01E
클러치 페달
유격
주 의
유격이 없으면 동력전달 및 기어 변속에 문제
가 발생할 수 있으므로 자사 직영 서비스센터
또는 블루핸즈를 방문해 주십시오.
OPY077102OPY077102
마모지시기마모지시기
0 클러치 디스크 및 커버 교환 시점 점검방법
클러치 디스크가 마모하면 에어 피스톤과 마모지
시기가 화살표 방향으로 이동합니다.
클러치 교환 시점은 위치에 도달하면 자사 직영서
비스센터 또는 블루핸즈에서 교환하십시오.
차종 슈퍼에어로시티 그린시티
엔진D6HC C6AF D6GB C6GB
변속기T120S5M10S5T14S5M8S5/T14S5
"C" 교환치수 17.5mm27.5mm12.5mm12.5mm

8
차량 제원 ..........................................................................................8-2
주요부치수 ......................................................................................... 8-2
타이어 ................................................................................................. 8-2
연료장치 ............................................................................................. 8-3
변속기/리어액슬 .............................................................................. 8-3
엔진 ...................................................................................................... 8-4
차량식별번호(VIN)..........................................................................8-5
엔진번호 ...........................................................................................8-5
D6HC엔진 ........................................................................................... 8-5
D6GB, C6GB엔진 ............................................................................. 8-5
C6AF엔진(CNG) ............................................................................... 8-6
자기 인증 라벨.................................................................................8-6
차량 정보
8장 목차

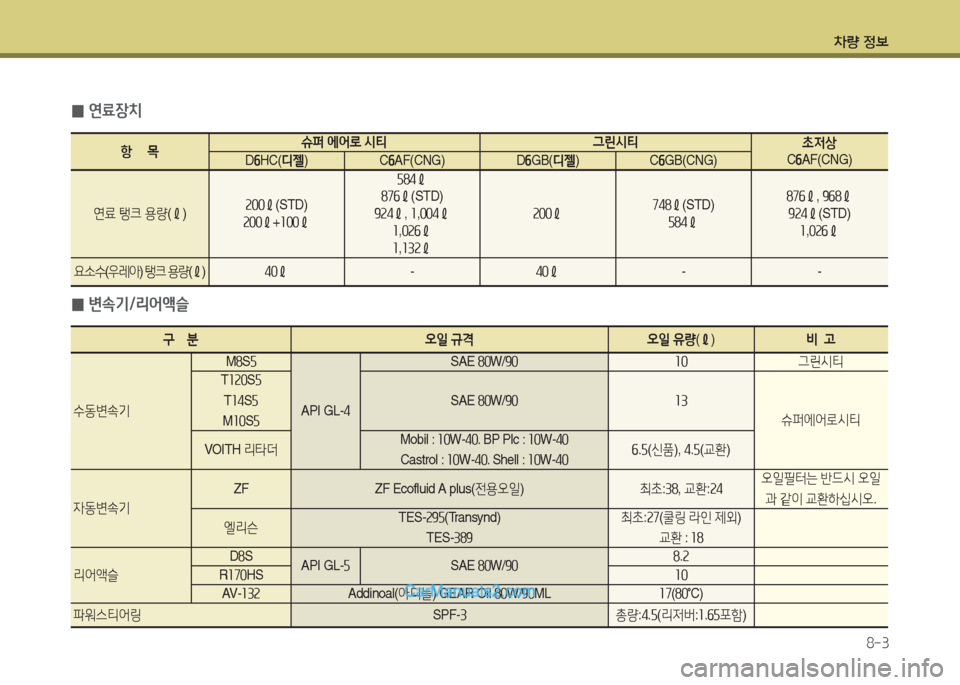

차량 정보
8-3
0연료장치
항 목슈퍼 에어로 시티 그린시티초저상
C6AF(CNG)D6HC(디젤)C6AF(CNG) D6GB(디젤)C6GB(CNG)
연료 탱크 용량(ℓ)200ℓ(STD)
200ℓ+100ℓ
584ℓ
876ℓ(STD)
924ℓ, 1,004ℓ
1,026ℓ
1,132ℓ
200ℓ748ℓ(STD)
584ℓ
876ℓ, 968ℓ
924ℓ(STD)
1,026ℓ
요소수(우레아) 탱크 용량(ℓ)40ℓ-40ℓ--
0변속기/리어액슬
구 분오일 규격 오일 유량(ℓ)비 고
수동변속기
M8S5
API GL-4
SAE 80W/90 10 그린시티
T120S5
T14S5
M10S5
SAE 80W/90 13
슈퍼에어로시티
VOITH 리타더Mobil : 10W-40. B P P l c : 10W-40
Castrol : 10W-40. S h e l l : 10W-406.5(신품), 4.5(교환)
자동변속기
ZF ZF Ecofluid A plus(전용오일)최초:38, 교환:24오일필터는 반드시 오일
과 같이 교환하십시오.
엘리슨TES-295(Transynd)
TES-389
최초:27(쿨링 라인 제외)
교환 : 18
리어액슬
D8SAPI GL-5SAE 80W/908.2
R170HS10
AV -132Addinoal(아디놀) GEAR Oil 80W/90ML17(80°C)
파워스티어링SPF-3총량:4.5(리저버:1.65포함)
