2016 Hyundai Super Aero City 변속기

편의 장치
4-49

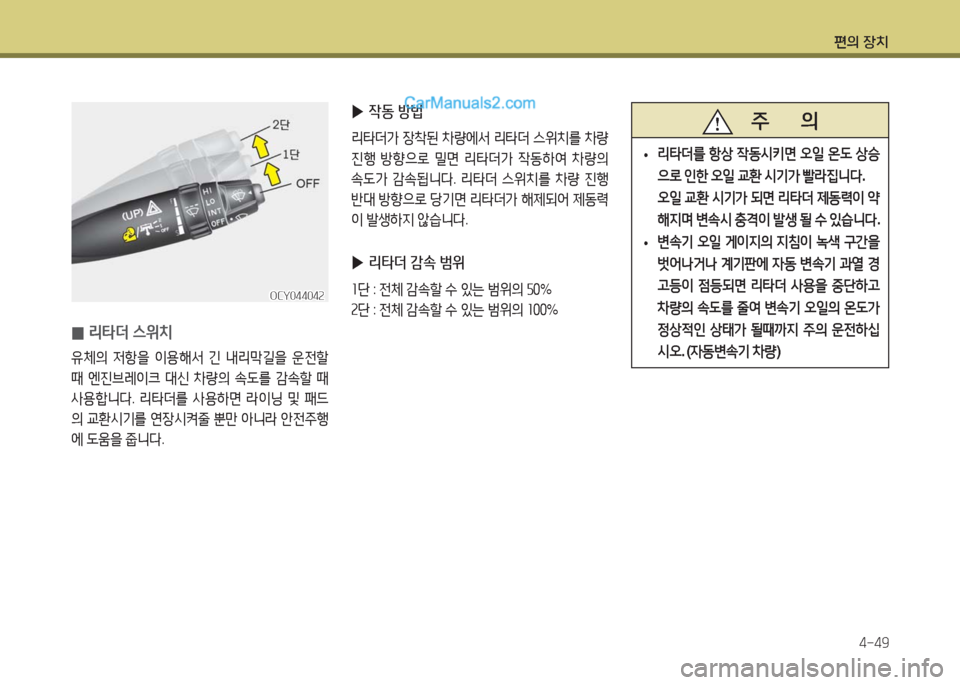

0리타더 스위치
유체의 저항을 이용해서 긴 내리막길을 운전할
때 엔진브레이크 대신 차량의 속도를 감속할 때
사용합니다. 리타더를 사용하면 라이닝 및 패드
의 교환시기를 연장시켜줄 뿐만 아니라 안전주행
에 도움을 줍니다.
▶작동 방법
리타더가 장착된 차량에서 리타더 스위치를 차량
진행 방향으로 밀면 리타더가 작동하여 차량의
속도가 감속됩니다. 리타더 스위치를 차량 진행
반대 방향으로 당기면 리타더가 해제되어 제동력
이 발생하지 않습니다.
▶리타더 감속 범위
1단 : 전체 감속할 수 있는 범위의 50%
2단 : 전체 감속할 수 있는 범위의 100%OCY044042OCY044042
주 의
•리타더를 항상 작동시키면 오일 온도 상승
으로 인한 오일 교환 시기가 빨라집니다.
오일 교환 시기가 되면 리타더 제동력이 약
해지며 변속시 충격이 발생 될 수 있습니다.
•변속기 오일 게이지의 지침이 녹색 구간을
벗어나거나 계기판에 자동 변속기 과열 경
고등이 점등되면 리타더 사용을 중단하고
차량의 속도를 줄여 변속기 오일의 온도가
정상적인 상태가 될때까지 주의 운전하십
시오. (자동변속기 차량)

편의 장치
4-56

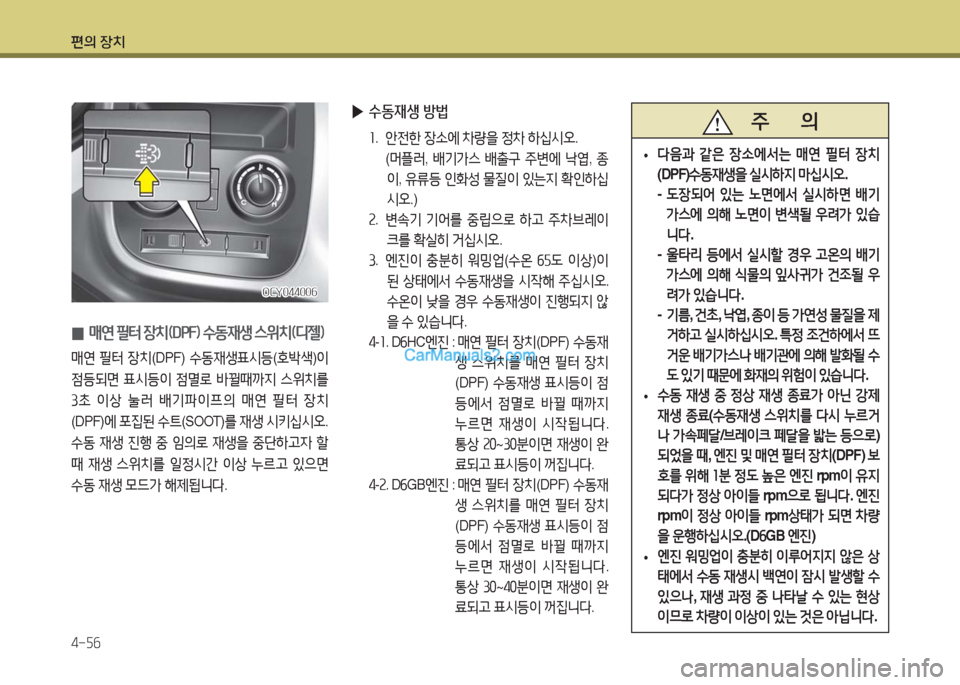

0매연 필터 장치(DPF) 수동재생 스위치(디젤)
매연 필터 장치(DPF) 수동재생표시등(호박색)이
점등되면 표시등이 점멸로 바뀔때까지 스위치를
3초 이상 눌러 배기파이프의 매연 필터 장치
(DPF)에 포집된 수트(SOOT)를 재생 시키십시오.
수동 재생 진행 중 임의로 재생을 중단하고자 할
때 재생 스위치를 일정시간 이상 누르고 있으면
수동 재생 모드가 해제됩니다.
OCY044006OCY044006
▶수동재생 방법
1. 안전한 장소에 차량을 정차 하십시오.
(머플러, 배기가스 배출구 주변에 낙엽, 종
이, 유류등 인화성 물질이 있는지 확인하십
시오.)
2. 변속기 기어를 중립으로 하고 주차브레이
크를 확실히 거십시오.
3. 엔진이 충분히 워밍업(수온 65도 이상)이
된 상태에서 수동재생을 시작해 주십시오.
수온이 낮을 경우 수동재생이 진행되지 않
을 수 있습니다.
4-1. D6HC엔진 : 매연 필터 장치(DPF) 수동재
생 스위치를 매연 필터 장치
(DPF) 수동재생 표시등이 점
등에서 점멸로 바뀔 때까지
누르면 재생이 시작됩니다.
통상 20~30분이면 재생이 완
료되고 표시등이 꺼집니다.
4-2. D6GB엔진 : 매연 필터 장치(DPF) 수동재
생 스위치를 매연 필터 장치
(DPF) 수동재생 표시등이 점
등에서 점멸로 바뀔 때까지
누르면 재생이 시작됩니다.
통상 30~40분이면 재생이 완
료되고 표시등이 꺼집니다.
주 의
•다음과 같은 장소에서는 매연 필터 장치
(DPF)수동재생을 실시하지 마십시오.
- 도장되어 있는 노면에서 실시하면 배기
가스에 의해 노면이 변색될 우려가 있습
니다.
- 울타리 등에서 실시할 경우 고온의 배기
가스에 의해 식물의 잎사귀가 건조될 우
려가 있습니다.
- 기름, 건초, 낙엽, 종이 등 가연성 물질을 제
거하고 실시하십시오. 특정 조건하에서 뜨
거운 배기가스나 배기관에 의해 발화될 수
도 있기 때문에 화재의 위험이 있습니다.
•수동 재생 중 정상 재생 종료가 아닌 강제
재생 종료(수동재생 스위치를 다시 누르거
나 가속페달/브레이크 페달을 밟는 등으로)
되었을 때, 엔진 및 매연 필터 장치(DPF) 보
호를 위해 1분 정도 높은 엔진 rpm이 유지
되다가 정상 아이들 rpm으로 됩니다. 엔진
rpm이 정상 아이들 rpm상태가 되면 차량
을 운행하십시오.(D6GB 엔진)
•엔진 워밍업이 충분히 이루어지지 않은 상
태에서 수동 재생시 백연이 잠시 발생할 수
있으나, 재생 과정 중 나타날 수 있는 현상
이므로 차량이 이상이 있는 것은 아닙니다.

편의 장치
4-57

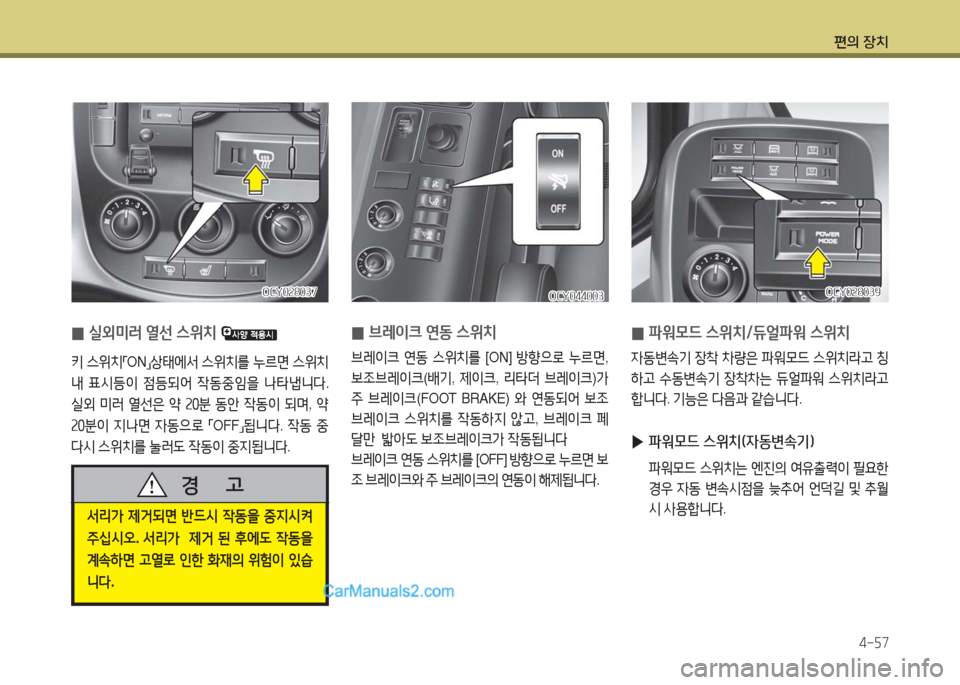

0실외미러 열선 스위치
키 스위치「ON」상태에서 스위치를 누르면 스위치
내 표시등이 점등되어 작동중임을 나타냅니다.
실외 미러 열선은 약 20분 동안 작동이 되며, 약
20분이 지나면 자동으로 「OFF」됩니다. 작동 중
다시 스위치를 눌러도 작동이 중지됩니다.
OCY028037OCY028037
서리가 제거되면 반드시 작동을 중지시켜
주십시오. 서리가 제거 된 후에도 작동을
계속하면 고열로 인한 화재의 위험이 있습
니다.
경 고
0브레이크 연동 스위치
브레이크 연동 스위치를 [ON] 방향으로 누르면,
보조브레이크(배기, 제이크, 리타더 브레이크)가
주 브레이크(FOOT BRAKE) 와 연동되어 보조
브레이크 스위치를 작동하지 않고, 브레이크 페
달만 밟아도 보조브레이크가 작동됩니다
브레이크 연동 스위치를 [OFF] 방향으로 누르면 보
조 브레이크와 주 브레이크의 연동이 해제됩니다.
OCY044003OCY044003
0파워모드 스위치/듀얼파워 스위치
자동변속기 장착 차량은 파워모드 스위치라고 칭
하고 수동변속기 장착차는 듀얼파워 스위치라고
합니다. 기능은 다음과 같습니다.
▶파워모드 스위치(자동변속기)
파워모드 스위치는 엔진의 여유출력이 필요한
경우 자동 변속시점을 늦추어 언덕길 및 추월
시 사용합니다.
OCY028039OCY028039

편의 장치
4-58

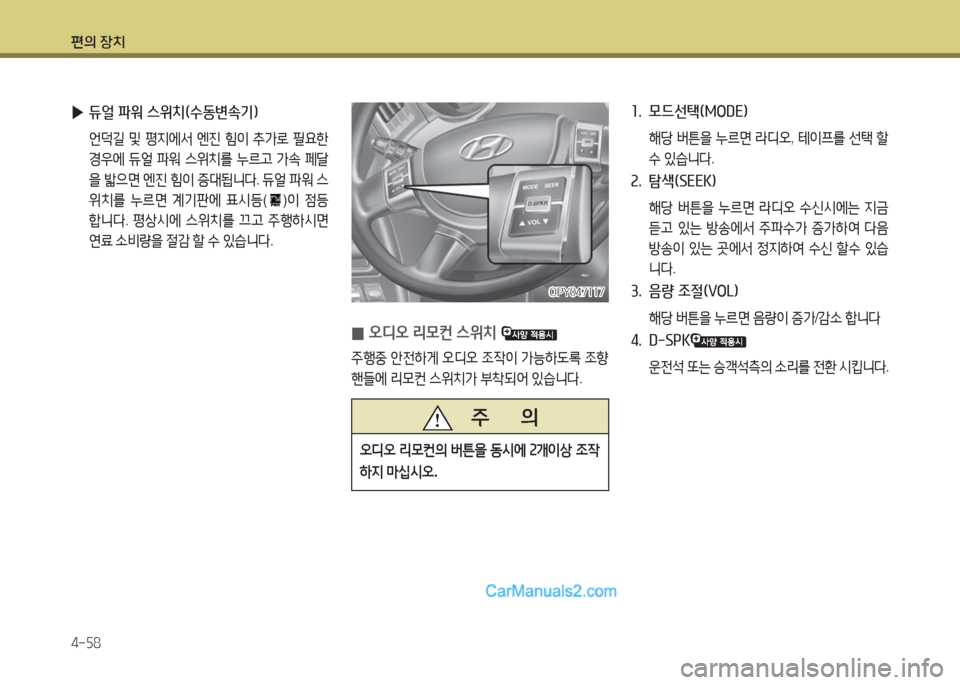

0오디오 리모컨 스위치
주행중 안전하게 오디오 조작이 가능하도록 조향
핸들에 리모컨 스위치가 부착되어 있습니다.
OPY047117OPY047117
주 의
오디오 리모컨의 버튼을 동시에 2개이상 조작
하지 마십시오.
1. 모드선택(MODE)
해당 버튼을 누르면 라디오, 테이프를 선택 할
수 있습니다.
2. 탐색(SEEK)
해당 버튼을 누르면 라디오 수신시에는 지금
듣고 있는 방송에서 주파수가 증가하여 다음
방송이 있는 곳에서 정지하여 수신 할수 있습
니다.
3. 음량 조절(VOL)
해당 버튼을 누르면 음량이 증가/감소 합니다
4. D-SPK
운전석 또는 승객석측의 소리를 전환 시킵니다.
▶듀얼 파워 스위치(수동변속기)
언덕길 및 평지에서 엔진 힘이 추가로 필요한
경우에 듀얼 파워 스위치를 누르고 가속 페달
을 밟으면 엔진 힘이 증대됩니다. 듀얼 파워 스
위치를 누르면 계기판에 표시등()이 점등
합니다. 평상시에 스위치를 끄고 주행하시면
연료 소비량을 절감 할 수 있습니다.

편의 장치
4-61
▶사용법
※ 중간도어를 열고 사용하십시오.(휠체어 경사
판이 인도에 걸릴 시에는 닐링 OFF하십시오.)
- DEPLOY(전개):휠체어 경사판이 완전히
나올 때까지 스위치를 DEPLOY쪽으로 누
르십시오.
- STOW(넣기):휠체어 경사판이 완전히 들어
올 때까지 스위치를 STOW쪽으로 누르십
시오.
※ 조작중 스위치에서 손을 떼면 작동이 중지됩
니다.
- STATUS 등:조작스위치를 누를 때 점등되
면 정상입니다. 조작스위치를 누를때 점멸
되면 고장이므로 가까운 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및 정비를 받
으십시오.
중간도어 하단부에 경사로를 만들어 휠체어가 탑
승할 수 있게 하는 장치입니다.
OCY029047OCY029047
OCY028047OCY028047
00일반사양일반사양
00ECAS 적용 사양ECAS 적용 사양
주 의
휠체어의 경사판을 전개할 때는 주차 브레이
크를 체결하고 자동변속기를 중립「N」 위치에
두어야 휠체어 경사판을 전개할 수 있습니다.
• 출발전 반드시 휠체어 경사판 수납 후 출
발하십시오.
• 휠체어 경사판 전개시 보도의 대기 승객
과 충돌을 주의하십시오.
경 고
휠체어 경사판

5

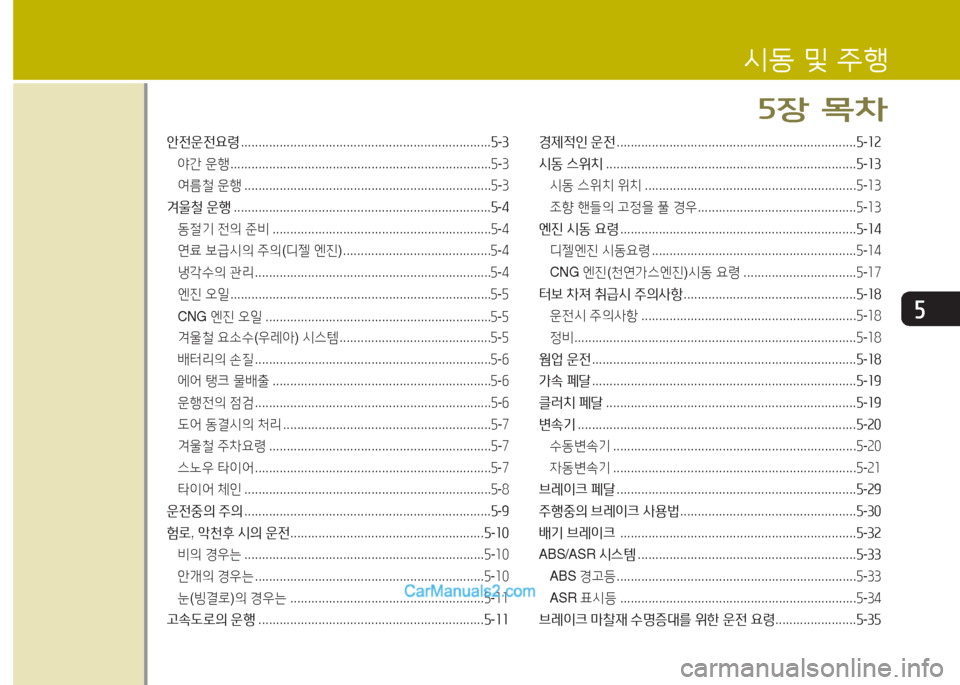

안전운전요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
야간 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
여름철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
겨울철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
동절기 전의 준비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
연료 보급시의 주의(디젤 엔진) ..........................................5-4
냉각수의 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
엔진 오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-5
CNG 엔진 오일 ................................................................5-5
겨울철 요소수(우레아) 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-5
배터리의 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
에어 탱크 물배출 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
운행전의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
도어 동결시의 처리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
겨울철 주차요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
스노우 타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
타이어 체인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
운전중의 주의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
험로, 악천후 시의 운전 .......................................................5-10
비의 경우는 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
안개의 경우는 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
눈(빙결로)의 경우는 .......................................................5-11
고속도로의 운행 ................................................................5-11
경제적인 운전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
시동 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
시동 스위치 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
조향 핸들의 고정을 풀 경우 .............................................5-13
엔진 시동 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
디젤엔진 시동요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
CNG 엔진(천연가스엔진)시동 요령 ................................5-17
터보 차져 취급시 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
운전시 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
정비 ................................................................................5-18
웜업 운전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
가속 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
클러치 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-20
수동변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-20
자동변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-21
브레이크 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-29
주행중의 브레이크 사용법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-30
배기 브레이크 ...................................................................5-32
ABS/ASR 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-33
ABS 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-33
ASR 표시등 ...................................................................5-34
브레이크 마찰재 수명증대를 위한 운전 요령 .......................5-35
시동 및 주행
5장 목차

시동 및 주행
5-20

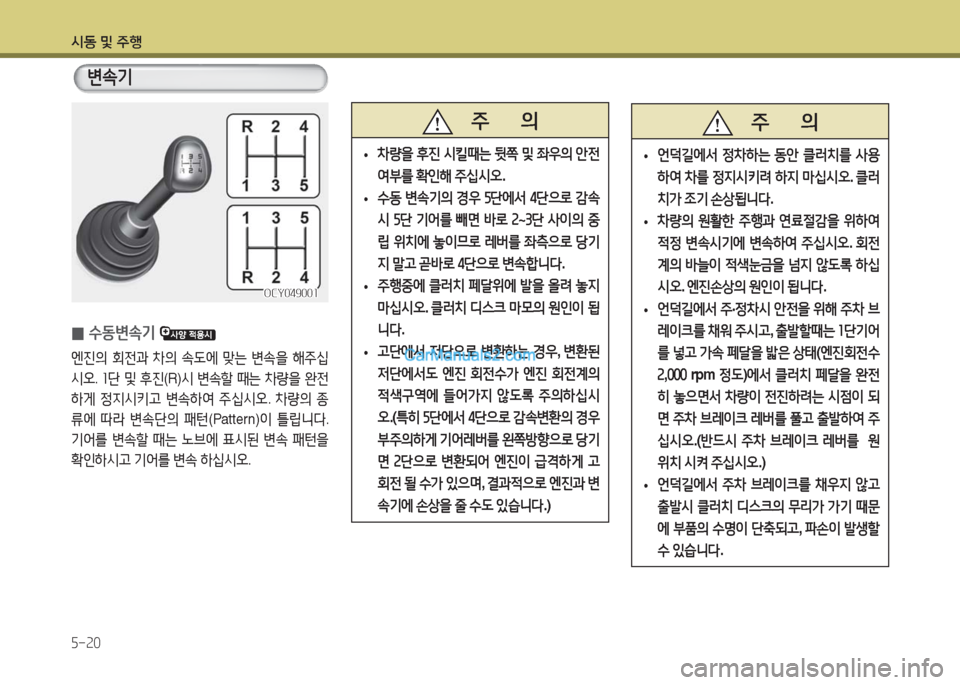

0수동변속기
엔진의 회전과 차의 속도에 맞는 변속을 해주십
시오. 1단 및 후진(R)시 변속할 때는 차량을 완전
하게 정지시키고 변속하여 주십시오. 차량의 종
류에 따라 변속단의 패턴(Pattern)이 틀립니다.
기어를 변속할 때는 노브에 표시된 변속 패턴을
확인하시고 기어를 변속 하십시오.
OCY049001OCY049001
변속기
주 의
•차량을 후진 시킬때는 뒷쪽 및 좌우의 안전
여부를 확인해 주십시오.
•수동 변속기의 경우 5단에서 4단으로 감속
시 5단 기어를 빼면 바로 2~3단 사이의 중
립 위치에 놓이므로 레버를 좌측으로 당기
지 말고 곧바로 4단으로 변속합니다.
•주행중에 클러치 페달위에 발을 올려 놓지
마십시오. 클러치 디스크 마모의 원인이 됩
니다.
•고단에서 저단으로 변환하는 경우, 변환된
저단에서도 엔진 회전수가 엔진 회전계의
적색구역에 들어가지 않도록 주의하십시
오.(특히 5단에서 4단으로 감속변환의 경우
부주의하게 기어레버를 왼쪽방향으로 당기
면 2단으로 변환되어 엔진이 급격하게 고
회전 될 수가 있으며, 결과적으로 엔진과 변
속기에 손상을 줄 수도 있습니다.)
주 의
•언덕길에서 정차하는 동안 클러치를 사용
하여 차를 정지시키려 하지 마십시오. 클러
치가 조기 손상됩니다.
•차량의 원활한 주행과 연료절감을 위하여
적정 변속시기에 변속하여 주십시오. 회전
계의 바늘이 적색눈금을 넘지 않도록 하십
시오. 엔진손상의 원인이 됩니다.
•언덕길에서 주·정차시 안전을 위해 주차 브
레이크를 채워 주시고, 출발할때는 1단기어
를 넣고 가속 페달을 밟은 상태(엔진회전수
2,000 rpm 정도)에서 클러치 페달을 완전
히 놓으면서 차량이 전진하려는 시점이 되
면 주차 브레이크 레버를 풀고 출발하여 주
십시오.(반드시 주차 브레이크 레버를 원
위치 시켜 주십시오.)
•언덕길에서 주차 브레이크를 채우지 않고
출발시 클러치 디스크의 무리가 가기 때문
에 부품의 수명이 단축되고, 파손이 발생할
수 있습니다.

시동 및 주행
5-21

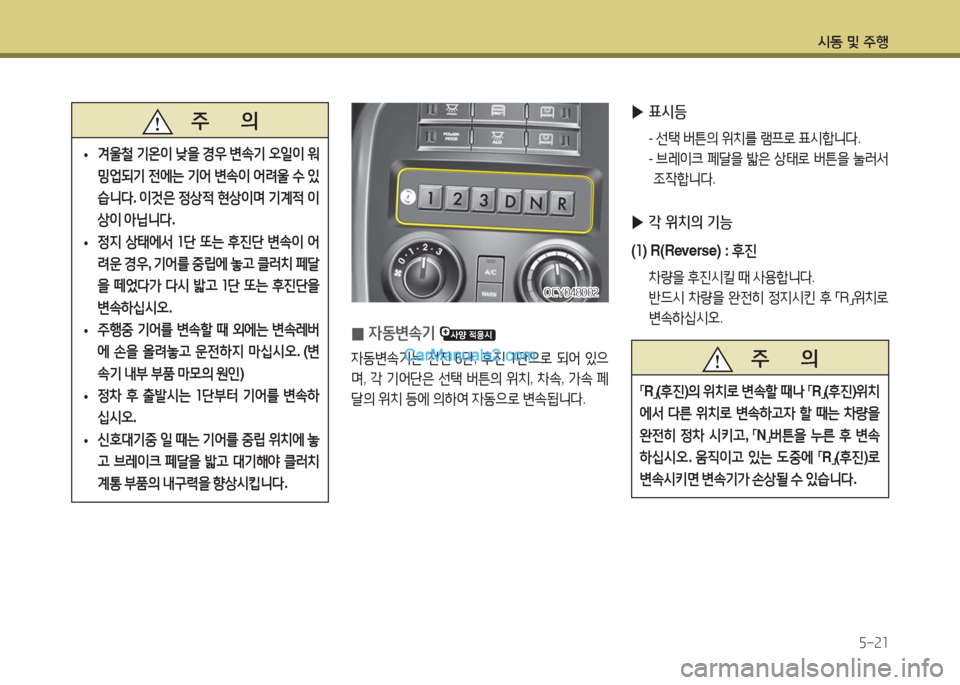

0자동변속기
자동변속기는 전진 6단, 후진 1단으로 되어 있으
며, 각 기어단은 선택 버튼의 위치, 차속, 가속 페
달의 위치 등에 의하여 자동으로 변속됩니다.

OCY048002OCY048002
▶표시등
- 선택 버튼의 위치를 램프로 표시합니다.
- 브레이크 페달을 밟은 상태로 버튼을 눌러서
조작합니다.
▶각 위치의 기능
(1) R(Reverse) : 후진
차량을 후진시킬 때 사용합니다.
반드시 차량을 완전히 정지시킨 후 「R」위치로
변속하십시오.
주 의
•겨울철 기온이 낮을 경우 변속기 오일이 워
밍업되기 전에는 기어 변속이 어려울 수 있
습니다. 이것은 정상적 현상이며 기계적 이
상이 아닙니다.
•정지 상태에서 1단 또는 후진단 변속이 어
려운 경우, 기어를 중립에 놓고 클러치 페달
을 떼었다가 다시 밟고 1단 또는 후진단을
변속하십시오.
•주행중 기어를 변속할 때 외에는 변속레버
에 손을 올려놓고 운전하지 마십시오. (변
속기 내부 부품 마모의 원인)
•정차 후 출발시는 1단부터 기어를 변속하
십시오.
•신호대기중 일 때는 기어를 중립 위치에 놓
고 브레이크 페달을 밟고 대기해야 클러치
계통 부품의 내구력을 향상시킵니다.
주 의
「R」(후진)의 위치로 변속할 때나 「R」(후진)위치
에서 다른 위치로 변속하고자 할 때는 차량을
완전히 정차 시키고, 「N」버튼을 누른 후 변속
하십시오. 움직이고 있는 도중에 「R」(후진)로
변속시키면 변속기가 손상될 수 있습니다.
