2016 Hyundai Super Aero City 경고등

편의 장치
4-29

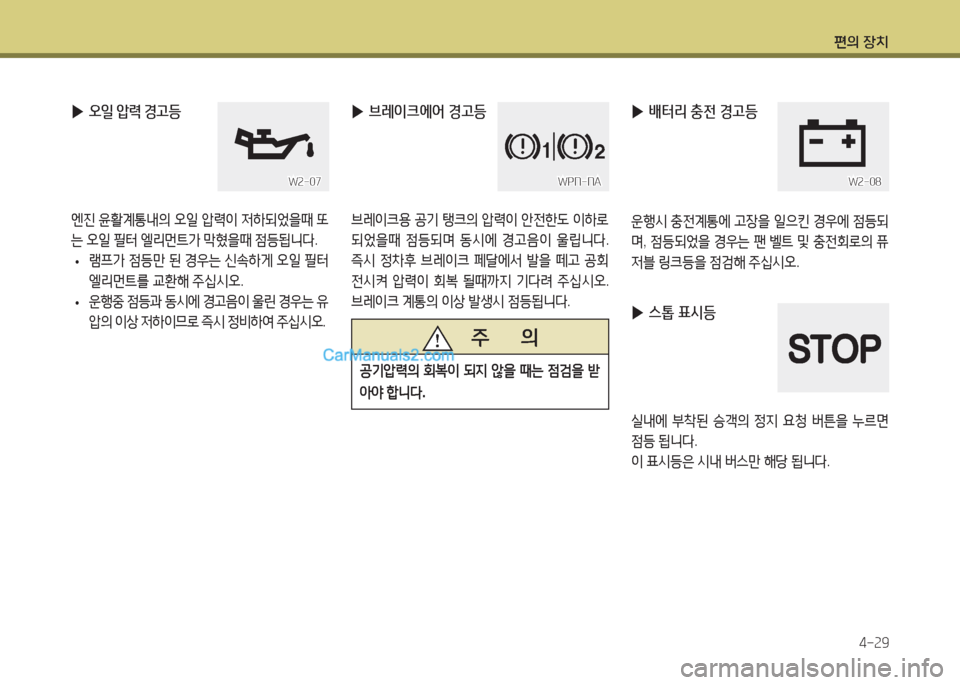

▶오일 압력 경고등
엔진 윤활계통내의 오일 압력이 저하되었을때 또
는 오일 필터 엘리먼트가 막혔을때 점등됩니다.
• 램프가 점등만 된 경우는 신속하게 오일 필터
엘리먼트를 교환해 주십시오.
• 운행중 점등과 동시에 경고음이 울린 경우는 유
압의 이상 저하이므로 즉시 정비하여 주십시오.
▶브레이크에어 경고등
브레이크용 공기 탱크의 압력이 안전한도 이하로
되었을때 점등되며 동시에 경고음이 울립니다.
즉시 정차후 브레이크 페달에서 발을 떼고 공회
전시켜 압력이 회복 될때까지 기다려 주십시오.
브레이크 계통의 이상 발생시 점등됩니다.
W2-07W2-07WPN-NAWPN-NA
주 의
공기압력의 회복이 되지 않을 때는 점검을 받
아야 합니다.
▶배터리 충전 경고등
운행시 충전계통에 고장을 일으킨 경우에 점등되
며, 점등되었을 경우는 팬 벨트 및 충전회로의 퓨
저블 링크등을 점검해 주십시오.
▶스톱 표시등
실내에 부착된 승객의 정지 요청 버튼을 누르면
점등 됩니다.
이 표시등은 시내 버스만 해당 됩니다.
W2-08W2-08

편의 장치
4-30
▶안전벨트 미착용 경고
등
시동 스위치를 「ON」한 후 안전벨트를 매지 않으
면 경고등이 점등되어 운전자에게 안전벨트를 착
용하도록 알려 줍니다.
▶자동변속기 점검등
시동을 걸면 변속기 점검경고등이 점등하고 몇초
후에 꺼집니다. 시동 후에도 점검등이 계속 점등
되어 있으면 변속기의 고장일수 있으니 가까운
자사 직영 서비스센터 또는 블루핸즈를 방문하여
주십시오.
▶ 리타더 브레이크 작동
표시등
리타더 브레이크가 작동되면 계기판 또는 멀티디
스플레이 경고등 표시부에 경고등이 점등합니다.
W-29W-29OCY028022OCY028022
RETADER1RETADER1
▶자동변속기 과열경고
등
변속기 오일 부족이나 과도한 리타더 사용으로
오일 온도가 과열되면 경고등이 점등됩니다. 경
고등이 점등되면 리타더 사용을 중단하고 차량을
안전한 장소에 이동한 후 오일량을 점검 합니다.
오일량이 정상이면 차량을 잠시 정차 후 운행 하
십시오.
OCY028021OCY028021
▶ 리타더 브레이크 과열
경고등
과도한 리타더 브레이크 사용으로 변속기 오일
온도가 과열되면 경고등이 멀티디스플레이 경고
등 표시부에 점등합니다. 경고등이 점등되면 리
타더 브레이크 사용을 중단하고 차량의 속도를
줄여 변속기 오일 온도가 정상적인 상태가 될때
까지 주의 운전하십시오.
RETADER2RETADER2
▶쿨링팬 경고등
엔진 쿨링 시스템의 고장이나 배선의 단선 또는
단락이 되면 경고등이 점등 합니다. 경고등이 점
등되면 가까운 자사 직영 서비스센터 또는 블루
핸즈에 정비를 의뢰 하십시오.
WCY-207WCY-207

편의 장치
4-31
▶제이크 브레이크
표시등
제이크 브레이크가 작동되면 램프가 점등됩니다.
▶ 슬라이딩 램프 오픈
표시등(초저상)
휠체어 경사판 작동 스위치를 눌러, 경사판이 작
동 중일 때 멀티 디스플레이에 점등됩니다.
OCY028019OCY028019
OCY028023OCY028023
▶ 요소수(우레아) 시스
템 경고등
요소수/EGR 시스템의 고장이 발생되면 경고등
이 점등됩니다. 경고등이 점등되면 가까운 자사
직영 서비스 또는 블루핸즈를 방문하여 점검을
받으십시오. 수리를 하지않고 계속 운행하면 경
고등이 점멸되면서 엔진 출력과 차량의 속도를
제한합니다
▶매연 필터 장치(DPF)
수동재생 표시등
(호박색)
배기파이프의 매연 필터 장치(DPF)에 포집된 수
트(SOOT)를 수동으로 재생시켜야 될 때 표시등
()이 점등됩니다.
매연 필터 장치(DPF) 수동 재생을 위해서는 매연
필터 장치(DPF) 수동재생 스위치를 표시등이 점
멸될 때까지 눌러 수동 재생을 진행 시키십시오.
●수동재생 방법
1. 안전한 장소에 차량을 정차 하십시오.
2. 변속기 기어를 중립으로 하고 주차브레이
크를 확실히 거십시오.
3. 엔진이 충분히 워밍업(수온 65도 이상)이
된 상태에서 수동재생을 시작해 주십시오.
수온이 낮을 경우 수동재생이 진행되지 않
을 수 있습니다.
SCR-SSCR-S매연 필터 장치(DPF)매연 필터 장치(DPF)

편의 장치
4-33

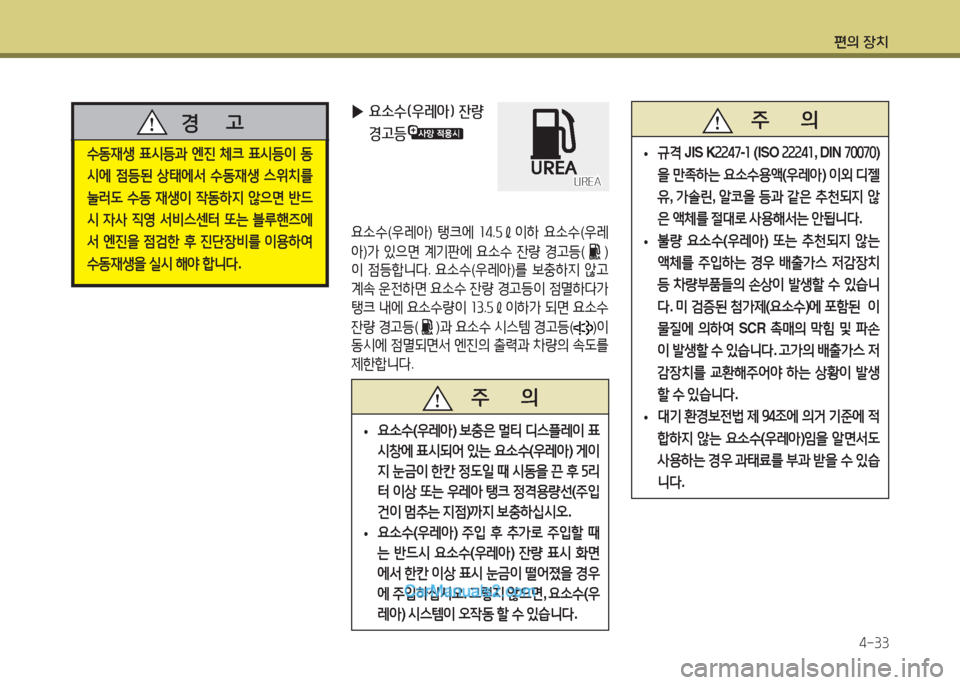

▶요소수(우레아) 잔량
경고등

요소수(우레아) 탱크에 14.5ℓ이하 요소수(우레
아)가 있으면 계기판에 요소수 잔량 경고등( )
이 점등합니다. 요소수(우레아)를 보충하지 않고
계속 운전하면 요소수 잔량 경고등이 점멸하다가
탱크 내에 요소수량이 13.5ℓ이하가 되면 요소수
잔량 경고등( )과 요소수 시스템 경고등()이
동시에 점멸되면서 엔진의 출력과 차량의 속도를
제한합니다.
UREAUREA
수동재생 표시등과 엔진 체크 표시등이 동
시에 점등된 상태에서 수동재생 스위치를
눌러도 수동 재생이 작동하지 않으면 반드
시 자사 직영 서비스센터 또는 블루핸즈에
서 엔진을 점검한 후 진단장비를 이용하여
수동재생을 실시 해야 합니다.
경 고 주 의
•규격 JIS K2247-1 (ISO 22241, DIN 70070)
을 만족하는 요소수용액(우레아) 이외 디젤
유, 가솔린, 알코올 등과 같은 추천되지 않
은 액체를 절대로 사용해서는 안됩니다.
•불량 요소수(우레아) 또는 추천되지 않는
액체를 주입하는 경우 배출가스 저감장치
등 차량부품들의 손상이 발생할 수 있습니
다. 미 검증된 첨가제(요소수)에 포함된 이
물질에 의하여 SCR 촉매의 막힘 및 파손
이 발생할 수 있습니다. 고가의 배출가스 저
감장치를 교환해주어야 하는 상황이 발생
할 수 있습니다.
•대기 환경보전법 제 94조에 의거 기준에 적
합하지 않는 요소수(우레아)임을 알면서도
사용하는 경우 과태료를 부과 받을 수 있습
니다.
주 의
•요소수(우레아) 보충은 멀티 디스플레이 표
시창에 표시되어 있는 요소수(우레아) 게이
지 눈금이 한칸 정도일 때 시동을 끈 후 5리
터 이상 또는 우레아 탱크 정격용량선(주입
건이 멈추는 지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할 때
는 반드시 요소수(우레아) 잔량 표시 화면
에서 한칸 이상 표시 눈금이 떨어졌을 경우
에 주입하십시오. 그렇지 않으면, 요소수(우
레아) 시스템이 오작동 할 수 있습니다.

편의 장치
4-34

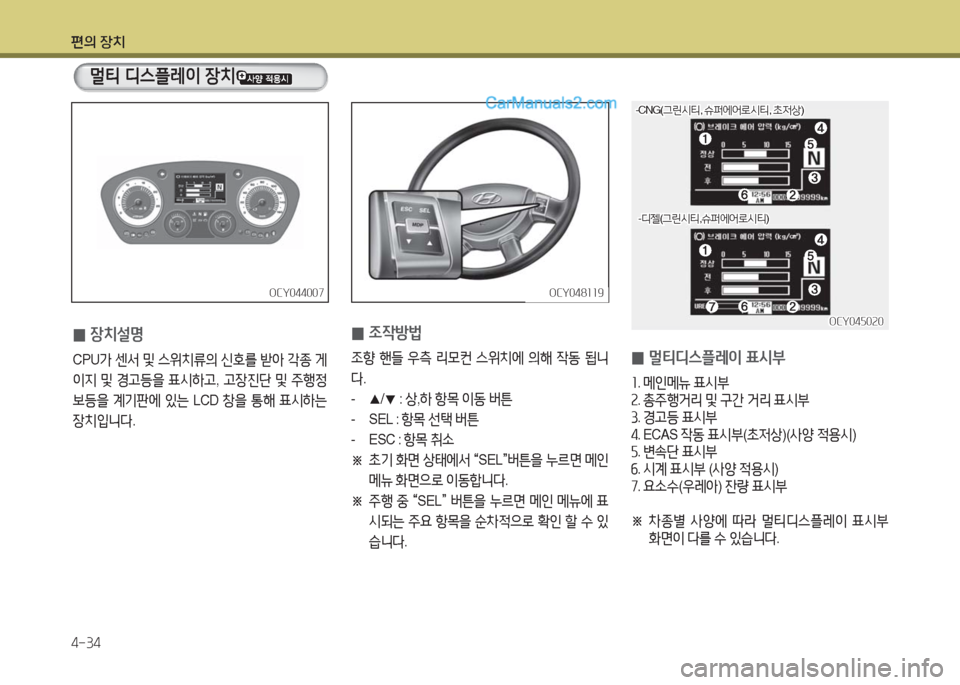

0조작방법
조향 핸들 우측 리모컨 스위치에 의해 작동 됩니
다.
- ▲/▼ : 상,하 항목 이동 버튼
- SEL : 항목 선택 버튼
- ESC : 항목 취소
※ 초기 화면 상태에서 “SEL”버튼을 누르면 메인
메뉴 화면으로 이동합니다.
※ 주행 중 “SEL” 버튼을 누르면 메인 메뉴에 표
시되는 주요 항목을 순차적으로 확인 할 수 있
습니다.
OCY048119OCY048119
0장치설명
CPU가 센서 및 스위치류의 신호를 받아 각종 게
이지 및 경고등을 표시하고, 고장진단 및 주행정
보등을 계기판에 있는 LCD 창을 통해 표시하는
장치입니다.
OCY044007OCY044007
0멀티디스플레이 표시부
1. 메인메뉴 표시부
2. 총주행거리 및 구간 거리 표시부
3. 경고등 표시부
4. E C A S 작동 표시부(초저상)(사양 적용시)
5. 변속단 표시부
6. 시계 표시부 (사양 적용시)
7. 요소수(우레아) 잔량 표시부
※ 차종별 사양에 따라 멀티디스플레이 표시부
화면이 다를 수 있습니다.
멀티 디스플레이 장치
OCY045020OCY045020
-CNG(그린시티, 슈퍼에어로시티, 초저상)-CNG(그린시티, 슈퍼에어로시티, 초저상)
-디젤(그린시티,슈퍼에어로시티)-디젤(그린시티,슈퍼에어로시티)

편의 장치
4-40
▶알람 설정 화면
1. 상·하 항목 이동 버튼(▲/▼)를 움직여서 선
택하고자 하는 곳에 두고 항목선택버튼
(SEL)를 누르십시오.
2. 상·하 항목 이동 버튼(▲/▼)를 움직여서 선
택/해제를 선택으로 변환후 항목선택 버튼
(SEL)을 누르면 시간이 선택되고, 상,하 항
목 이동 버튼(▲/▼)를 움직여서 시간 설정
후 항목선택 버튼(SEL)을 누르면 시간이
선택되면서 분으로 커서가 이동됩니다.
3. 선택하고자 하는 분단위를 지정하고 항목
선택 버튼(SEL)을 누르면 선택이 완료 됩
니다.

알람시각, 차량과속경고, 운전시간경고, 공회
전시간경고등의 알람을 설정할 수 있으며 설
정 방법 및 구성은 다음의 알람 시각과 동일합
니다.
OEG044028OEG044028
●알람 시각 설정 화면
알람 시각에 도달하면 마지막 화면이 표시되
며 경고음이 5회 울리게 됩니다.
이때 아무키나 누르게 되면 알람설정이 자동
으로 해제됩니다.
▶환경설정 화면
상·하 항목 이동 버튼(▲/▼)를 움직여서 선택
하고자 하는 곳에 두고 항목선택버튼(SEL)를
누르면 아래와 같이 LCD밝기 및 현재시각을
조정할 수 있습니다.
OGZ045061OGZ045061

편의 장치
4-43
설정된 정비 주기에 도달하면 시동키를 “ON”하
면 자동으로 교환 여부 화면이 표시 됩니다.
YES를 선택하게 되면 다음 시동시에 표시되지는
않지만 다시 설정된 정비주기가 되면 교환 주기
점검 화면이 표시됩니다. N O를 선택하게 되면 다
음 시동시에도 교환 주기 점검 화면이 표시되어
운전자에게 교환주기를 알려줍니다. 정비주기 해
제는 해당 항목의 정비 주기 항목에서 할 수 있습
니다.
OGV026028OGV026028
2. 총 주행거리및 구간거리표시부
스위치 절환에 따라 총 주행거리 및 구간 거리
를 표시합니다.
3. 경고등 표시부
각 시스템의 이상유무 및 작동상태를 표시하
며, 각 점등 조건은 ‘ 경고등 및 표시등’ 편을 참
조하시길 바랍니다.
- 슈퍼에어로시티/그린시티/초저상(C6AF/
C6GB엔진) : 냉각수 부족 표시등, 자동변
속기 과열 경고등(초저상), 자동변속기 점검
등(초저상), 연료 충진 표시등, 리타더 브레
이크 작동 표시등, 자동 그리스 작동 표시
등, 슬라이딩 램프 표시등(초저상), 슬라이딩
램프 오픈 표시등(초저상), 장애인 하차 표시
등(초저상), 리타더 브레이크 과열 경고등

- 슈퍼에어로시티/그린시티(D6HC, D6GB엔
진) : 배기브레이크 표시등, 리타더 브레이크
표시등(사양 적용시), 리타더 과열 경고등(사
양 적용시), 자동그리스 작동 표시등(사양 적
용시), 듀얼파워 표시등(사양 적용시), 도어 열
림 경고등, 자동변속기 과열 표시등(사양 적
용시), 자동변속기 점검등(사양 적용시), 제이
크 브레이크 표시등(사양 적용시), ASR 작동
등(사양 적용시)

5
안전운전요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
야간 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
여름철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
겨울철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
동절기 전의 준비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
연료 보급시의 주의(디젤 엔진) ..........................................5-4
냉각수의 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
엔진 오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-5
CNG 엔진 오일 ................................................................5-5
겨울철 요소수(우레아) 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-5
배터리의 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
에어 탱크 물배출 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
운행전의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
도어 동결시의 처리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
겨울철 주차요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
스노우 타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
타이어 체인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
운전중의 주의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
험로, 악천후 시의 운전 .......................................................5-10
비의 경우는 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
안개의 경우는 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
눈(빙결로)의 경우는 .......................................................5-11
고속도로의 운행 ................................................................5-11
경제적인 운전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
시동 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
시동 스위치 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
조향 핸들의 고정을 풀 경우 .............................................5-13
엔진 시동 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
디젤엔진 시동요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
CNG 엔진(천연가스엔진)시동 요령 ................................5-17
터보 차져 취급시 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
운전시 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
정비 ................................................................................5-18
웜업 운전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
가속 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
클러치 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-20
수동변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-20
자동변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-21
브레이크 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-29
주행중의 브레이크 사용법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-30
배기 브레이크 ...................................................................5-32
ABS/ASR 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-33
ABS 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-33
ASR 표시등 ...................................................................5-34
브레이크 마찰재 수명증대를 위한 운전 요령 .......................5-35
시동 및 주행
5장 목차
