2016 Hyundai Super Aero City 경고등

편의 장치
4-13
주 의
• 충전 시 시동키는 반드시 「LOCK」상태에서
충전하십시오. 주입구 도어가 열리면 시동
이 걸리지 않습니다. 배관 및 밸브 실린더 보
호용 덮개등을 임의로 제거 하지 마십시오.
• 계기판의 연료 게이지가 충전량 대비 낮게
지시될 수 있습니다. 이때 충전구의 압력을
확인하시면 실제 연료량을 확인하실 수 있
습니다. 정차 후 바로 주유할 경우 또는 연
료량을 적게 주유할 경우 이와같은 현상이
발생 할 수 있습니다.
요소수(우레아) 탱크에 14.5ℓ이하 요소수(우레
아)가 있으면 계기판에 요소수 잔량 경고등( )
이 점등합니다. 요소수(우레아)를 보충하지 않고
계속 운전하면 요소수 잔량 경고등이 점멸하다가
탱크 내에 요소수량이 13.0ℓ이하가 되면 요소수
잔량 경고등( )과 요소수 시스템 경고등()이
동시에 점멸되면서 엔진의 출력과 차량의 속도를
제한합니다.
OCY044010OCY044010
요소수(우레아) 탱크 주입구
주 의
•요소수(우레아) 보충은 멀티 디스플레이 표
시창에 표시되어 있는 요소수(우레아) 게이
지 눈금이 한칸 정도일 때 시동을 끈 후 5리
터 이상 또는 우레아 탱크 정격용량선(주입
건이 멈추는 지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할 때
는 반드시 요소수(우레아) 잔량 표시 화면
에서 한칸 이상 표시 눈금이 떨어졌을 경우
에 주입하십시오. 그렇지 않으면, 요소수(우
레아) 시스템이 오작동 할 수 있습니다.

편의 장치
4-20

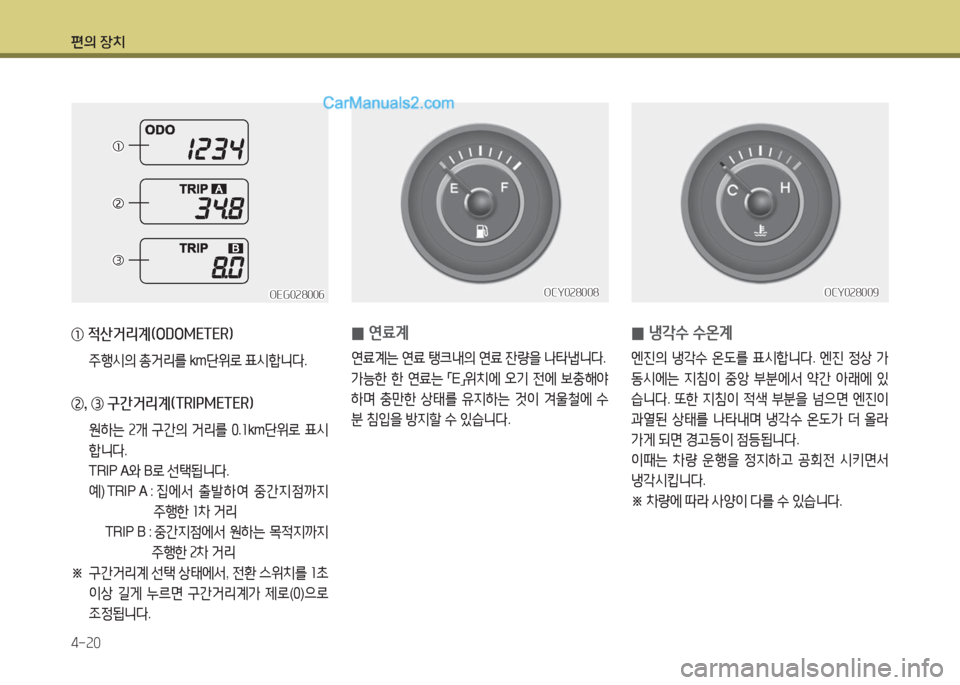

0냉각수 수온계
엔진의 냉각수 온도를 표시합니다. 엔진 정상 가
동시에는 지침이 중앙 부분에서 약간 아래에 있
습니다. 또한 지침이 적색 부분을 넘으면 엔진이
과열된 상태를 나타내며 냉각수 온도가 더 올라
가게 되면 경고등이 점등됩니다.
이때는 차량 운행을 정지하고 공회전 시키면서
냉각시킵니다.
※ 차량에 따라 사양이 다를 수 있습니다.
OCY028009OCY028009
0연료계
연료계는 연료 탱크내의 연료 잔량을 나타냅니다.
가능한 한 연료는 「E」위치에 오기 전에 보충해야
하며 충만한 상태를 유지하는 것이 겨울철에 수
분 침입을 방지할 수 있습니다.
OCY028008OCY028008
① 적산거리계(ODOMETER)
주행시의 총거리를 km단위로 표시합니다.
②, ③ 구간거리계(TRIPMETER)
원하는 2개 구간의 거리를 0.1km단위로 표시
합니다.
TRIP A와 B로 선택됩니다.
예) TRIP A : 집에서 출발하여 중간지점까지
주행한 1차 거리
TRIP B : 중간지점에서 원하는 목적지까지
주행한 2차 거리
※ 구간거리계 선택 상태에서, 전환 스위치를 1초
이상 길게 누르면 구간거리계가 제로(0)으로
조정됩니다.
OEG028006OEG028006
①①
②②
③③

편의 장치
4-22
0일반 계기판
경고등 및 표시등
1.방향전환 표시등
2.냉각 수량 부족 경고등
3.충진중 표시등
4.리타더 브레이크 작동 표시등
5.엔진 과열 경고등
6.T.G.S 위치 표시등
7. 연료 부족 경고등
8.스톱표시등
9.OBD 경고등
10.주차브레이크 표시등
11.원등 표시등
12.엔진 오일 압력 경고등
13.엔진 경고등
14.ABS 경고등
15.배터리 충전 경고등
16,17.브레이크 에어 경고등
18.안전벨트 미착용 경고등
19.도어 열림 경고등
20.배기 브레이크 표시등
21.ASR 작동등
OCY043003OCY043003
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
00C6GB, C6AF 엔진/CNG 엔진C6GB, C6AF 엔진/CNG 엔진

편의 장치
4-23

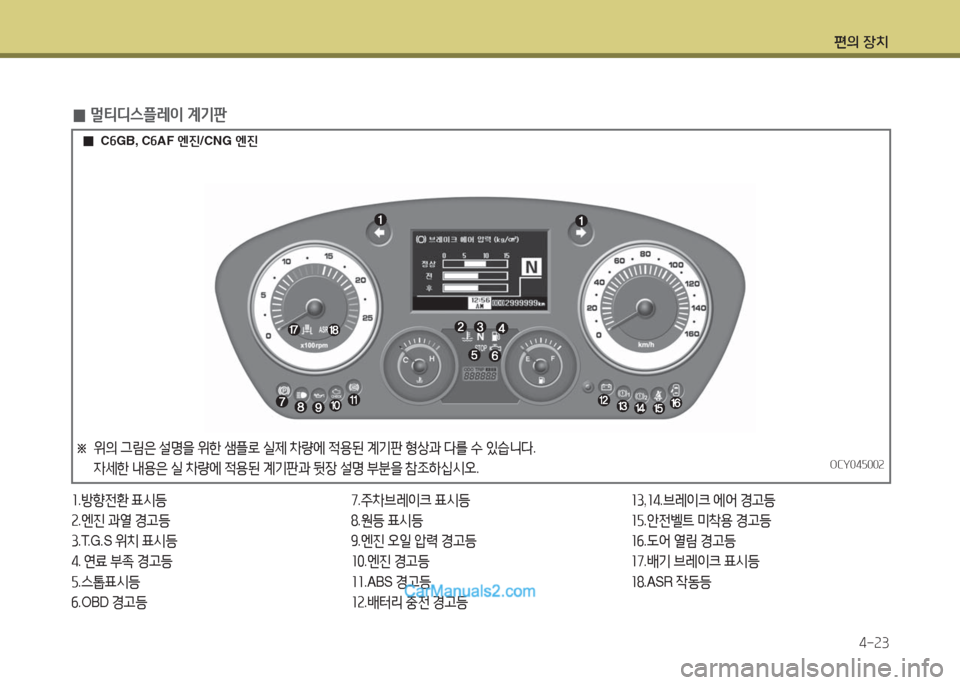

0멀티디스플레이 계기판
1.방향전환 표시등
2.엔진 과열 경고등
3.T.G.S 위치 표시등
4. 연료 부족 경고등
5.스톱표시등
6.OBD 경고등
7.주차브레이크 표시등
8.원등 표시등
9.엔진 오일 압력 경고등
10.엔진 경고등
11.ABS 경고등
12.배터리 충전 경고등
13,14.브레이크 에어 경고등
15.안전벨트 미착용 경고등
16.도어 열림 경고등
17.배기 브레이크 표시등
18.ASR 작동등
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
00C6GB, C6AF 엔진/CNG 엔진C6GB, C6AF 엔진/CNG 엔진
OCY045002OCY045002

편의 장치
4-24

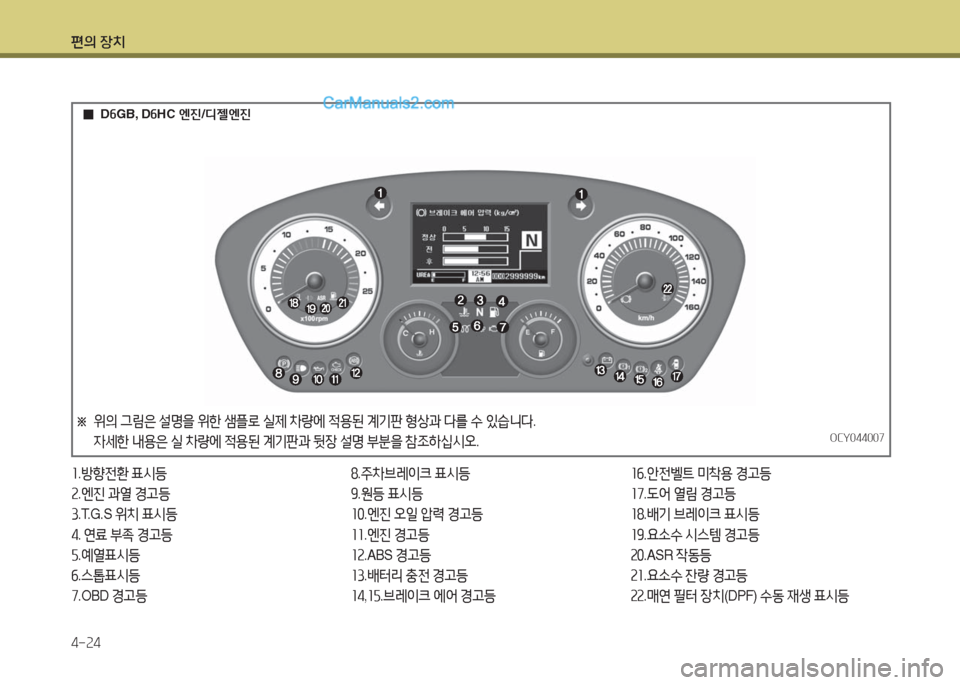

1.방향전환 표시등
2.엔진 과열 경고등
3.T.G.S 위치 표시등
4. 연료 부족 경고등
5.예열표시등
6.스톱표시등
7.OBD 경고등
8.주차브레이크 표시등
9.원등 표시등
10.엔진 오일 압력 경고등
11.엔진 경고등
12.ABS 경고등
13.배터리 충전 경고등
14,15.브레이크 에어 경고등
16.안전벨트 미착용 경고등
17.도어 열림 경고등
18.배기 브레이크 표시등
19.요소수 시스템 경고등
20.ASR 작동등
21.요소수 잔량 경고등
22.매연 필터 장치(DPF) 수동 재생 표시등
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
00D6GB, D6HC 엔진/디젤엔진D6GB, D6HC 엔진/디젤엔진
OCY044007OCY044007

편의 장치
4-25
0경고등 및 표시등
엔진시동 스위치 「ON」으로 한 경우 다음 경고등
이 점등되면 정상입니다.
•오일 압력 경고등
•충전 경고등
엔진의 시동이 걸리
면 소등됩니다.
▶T. G . S 위 치 표 시 등
변속기 기어의 위치가 중립 상태일 경우에 점등
됩니다. 시동시 「N」 점등을 확인한 후 브레이크
페달을 밟고 시동을 거십시오.
SV941A01SV941A01
주 의
•주행중 경고등이 점등된 경우는 즉시 정차
하여 적절한 조치를 해 주십시오.
• 경고등이 점등되지 않는 경우는 자사 직영
서비스센터 또는 블루핸즈에서 점검을 받
아 주십시오.
▶배기 브레이크 표시등
배기 브레이크 스위치를 「ON」위치로 한 상태에서
배기 브레이크가 작동하고 있을 때 점등됩니다.
멀티 디스플레이 계기판 장착 차량은 경고등 표
시창에 점등됩니다.
•가속 페달 또는 클러치 페달을 밟으면 일시적
으로 배기 브레이크가 해제되고 표시등은 소
등됩니다.
WP-010WP-010
▶충진중 표시등
CNG 충진시 충진도어를 열면 점등됩니다.
CNG
CHARGE
▶ 브레이크 패드 경고등
브레이크 패드 인디케이터 마모시 점등됩니다.
WGD-27WGD-27

편의 장치
4-26

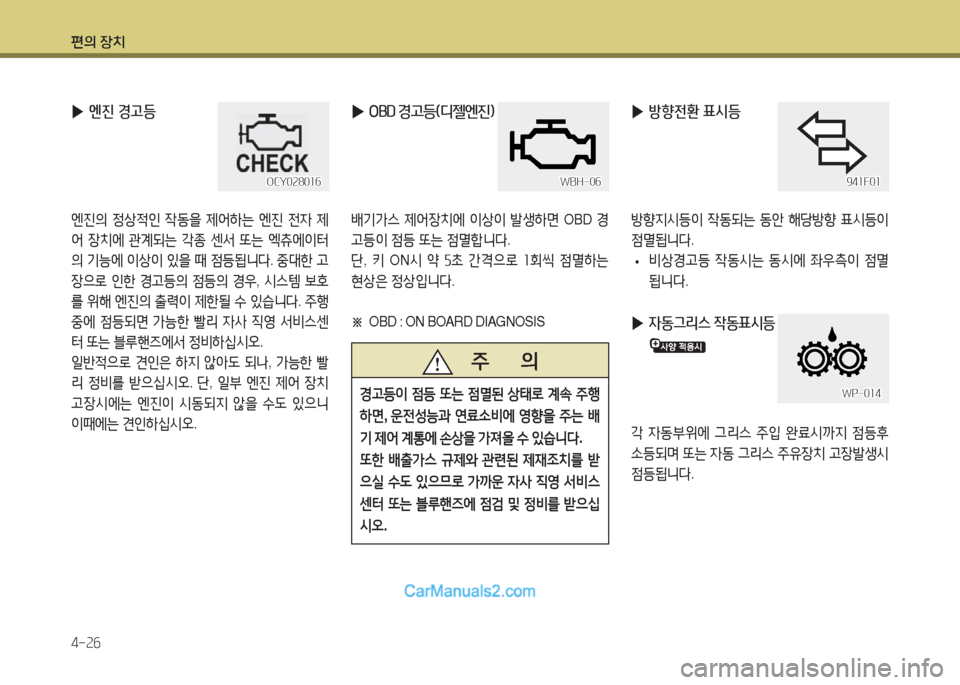

▶엔진 경고등
엔진의 정상적인 작동을 제어하는 엔진 전자 제
어 장치에 관계되는 각종 센서 또는 엑츄에이터
의 기능에 이상이 있을 때 점등됩니다. 중대한 고
장으로 인한 경고등의 점등의 경우, 시스템 보호
를 위해 엔진의 출력이 제한될 수 있습니다. 주행
중에 점등되면 가능한 빨리 자사 직영 서비스센
터 또는 블루핸즈에서 정비하십시오.
일반적으로 견인은 하지 않아도 되나, 가능한 빨
리 정비를 받으십시오. 단, 일부 엔진 제어 장치
고장시에는 엔진이 시동되지 않을 수도 있으니
이때에는 견인하십시오.
OCY028016OCY028016
▶OBD 경고등(디젤엔진)
배기가스 제어장치에 이상이 발생하면 OBD 경
고등이 점등 또는 점멸합니다.
단, 키 ON시 약 5초 간격으로 1회씩 점멸하는
현상은 정상입니다.
※ OBD : ON BOARD DIAGNOSIS
WBH-06WBH-06
주 의
경고등이 점등 또는 점멸된 상태로 계속 주행
하면, 운전성능과 연료소비에 영향을 주는 배
기 제어 계통에 손상을 가져올 수 있습니다.
또한 배출가스 규제와 관련된 제재조치를 받
으실 수도 있으므로 가까운 자사 직영 서비스
센터 또는 블루핸즈에 점검 및 정비를 받으십
시오.
▶방향전환 표시등

방향지시등이 작동되는 동안 해당방향 표시등이
점멸됩니다.
•비상경고등 작동시는 동시에 좌우측이 점멸
됩니다.
▶자동그리스 작동표시등
각 자동부위에 그리스 주입 완료시까지 점등후
소등되며 또는 자동 그리스 주유장치 고장발생시
점등됩니다.
WP-014WP-014
941F01941F01

편의 장치
4-28

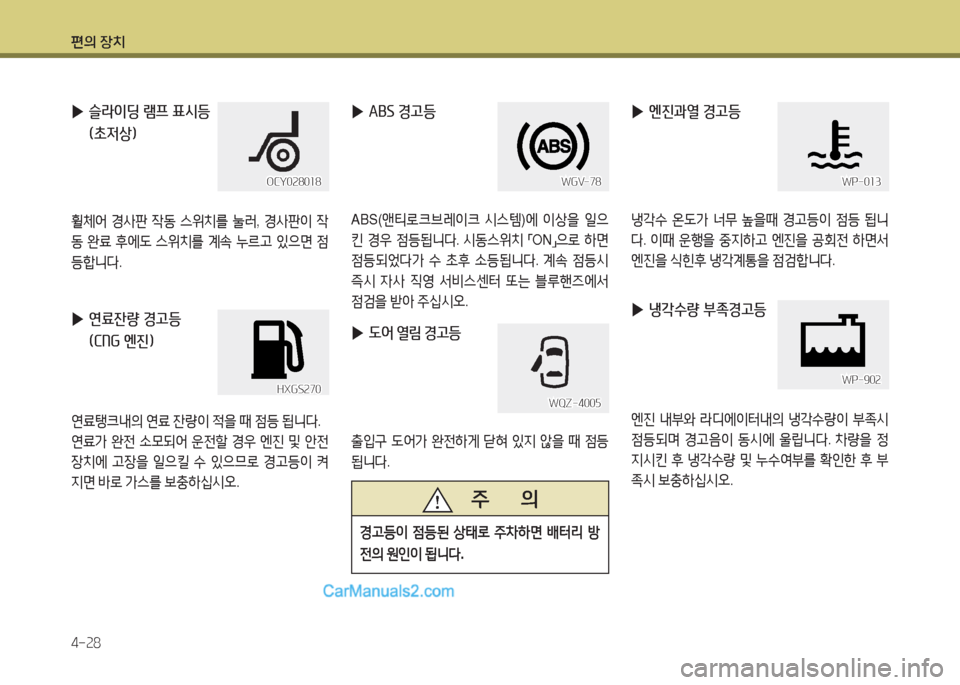

▶ 슬라이딩 램프 표시등
(초저상)
휠체어 경사판 작동 스위치를 눌러, 경사판이 작
동 완료 후에도 스위치를 계속 누르고 있으면 점
등합니다.
OCY028018 OCY028018
▶ 연료잔량 경고등
(CNG 엔진)
연료탱크내의 연료 잔량이 적을 때 점등 됩니다.
연료가 완전 소모되어 운전할 경우 엔진 및 안전
장치에 고장을 일으킬 수 있으므로 경고등이 켜
지면 바로 가스를 보충하십시오.
HXGS270HXGS270
▶ABS 경고등
ABS(앤티로크브레이크 시스템)에 이상을 일으
킨 경우 점등됩니다. 시동스위치 「ON」으로 하면
점등되었다가 수 초후 소등됩니다. 계속 점등시
즉시 자사 직영 서비스센터 또는 블루핸즈에서
점검을 받아 주십시오.
▶도어 열림 경고등
출입구 도어가 완전하게 닫혀 있지 않을 때 점등
됩니다.
WGV-78WGV-78
주 의
경고등이 점등된 상태로 주차하면 배터리 방
전의 원인이 됩니다.
WQZ-4005WQZ-4005
▶엔진과열 경고등
냉각수 온도가 너무 높을때 경고등이 점등 됩니
다. 이때 운행을 중지하고 엔진을 공회전 하면서
엔진을 식힌후 냉각계통을 점검합니다.
WP-013WP-013
▶냉각수량 부족경고등
엔진 내부와 라디에이터내의 냉각수량이 부족시
점등되며 경고음이 동시에 울립니다. 차량을 정
지시킨 후 냉각수량 및 누수여부를 확인한 후 부
족시 보충하십시오.
WP-902WP-902
