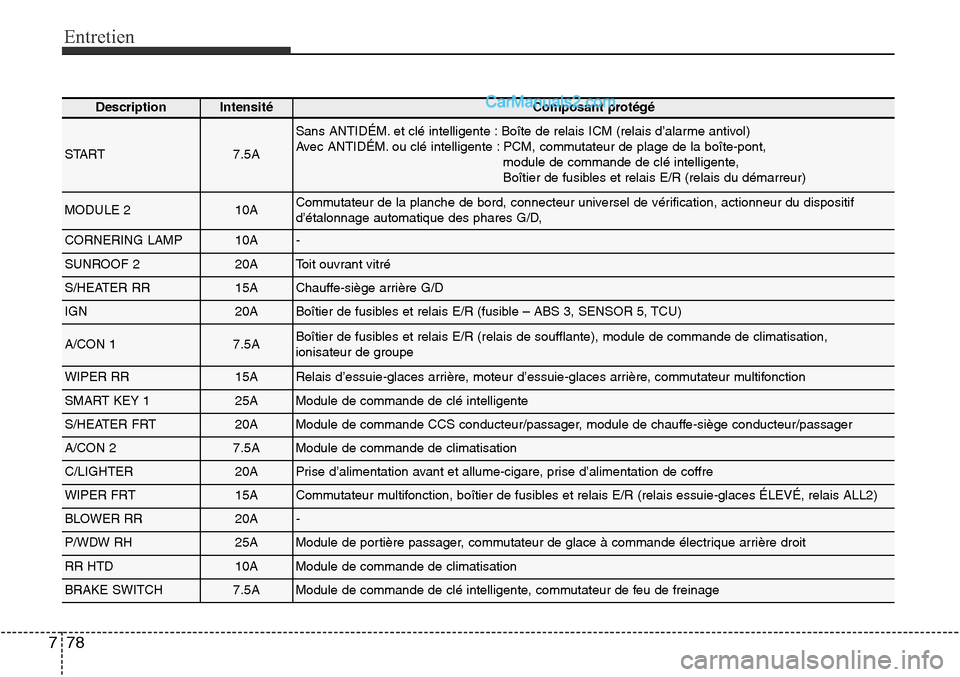

Entretien
78
7
DescriptionIntensitéComposant protégé
START7.5A
Sans ANTIDÉM. et clé intelligente : Boîte de relais ICM (relais d’alarme antivol)
Avec ANTIDÉM. ou clé intelligente : PCM, commutateur de plage de la boîte-pont,
module de commande de clé intelligente,
Boîtier de fusibles et relais E/R (relais du démarreur)
MODULE 210ACommutateur de la planche de bord, connecteur universel de vérification, actionneur du dispositif
d’étalonnage automatique des phares G/D,
CORNERING LAMP10A-
SUNROOF 220AToit ouvrant vitré
S/HEATER RR15AChauffe-siège arrière G/D
IGN20ABoîtier de fusibles et relais E/R (fusible – ABS 3, SENSOR 5, TCU)
A/CON 17.5ABoîtier de fusibles et relais E/R (relais de soufflante), module de commande de climat\
isation,
ionisateur de groupe
WIPER RR15ARelais d’essuie-glaces arrière, moteur d’essuie-glaces arrière, commutateur multifonction
SMART KEY 125AModule de commande de clé intelligente
S/HEATER FRT20AModule de commande CCS conducteur/passager, module de chauffe-siège conducteur/passager
A/CON 27.5AModule de commande de climatisation
C/LIGHTER20APrise d’alimentation avant et allume-cigare, prise d’alimentation de coffre
WIPER FRT15ACommutateur multifonction, boîtier de fusibles et relais E/R (relais essuie-glaces ÉLEVÉ, relais ALL2)
BLOWER RR20A-
P/WDW RH 25AModule de portière passager, commutateur de glace à commande électrique arrière droit
RR HTD10AModule de commande de climatisation
BRAKE SWITCH7.5AModule de commande de clé intelligente, commutateur de feu de freinage

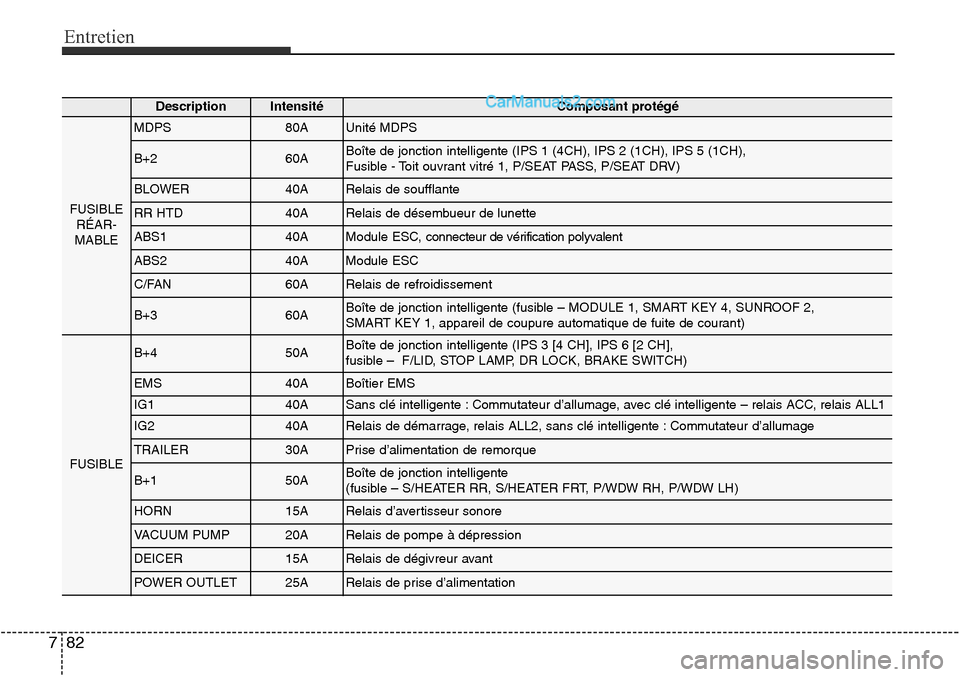

Entretien
82
7
DescriptionIntensitéComposant protégé
FUSIBLE
RÉAR-
MABLE
MDPS80AUnité MDPS
B+260ABoîte de jonction intelligente (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Fusible - Toit ouvrant vitré 1, P/SEAT PASS, P/SEAT DRV)
BLOWER40ARelais de soufflante
RR HTD40ARelais de désembueur de lunette
ABS140AModule ESC, connecteur de vérification polyvalent
ABS240AModule ESC
C/FAN60ARelais de refroidissement
B+360ABoîte de jonction intelligente (fusible – MODULE 1, SMART KEY 4, SUNROOF 2,
SMART KEY 1, appareil de coupure automatique de fuite de courant)
FUSIBLE
B+450ABoîte de jonction intelligente (IPS 3 [4 CH], IPS 6 [2 CH],
fusible – F/LID, STOP LAMP, DR LOCK, BRAKE SWITCH)
EMS40ABoîtier EMS
IG140ASans clé intelligente : Commutateur d’allumage, avec clé intelligente – relais ACC, relais ALL1
IG240ARelais de démarrage, relais ALL2, sans clé intelligente : Commutateur d’allumage
TRAILER30APrise d’alimentation de remorque
B+150ABoîte de jonction intelligente
(fusible – S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH)
HORN15ARelais d’avertisseur sonore
VACUUM PUMP20ARelais de pompe à dépression
DEICER15ARelais de dégivreur avant
POWER OUTLET25ARelais de prise d’alimentation
