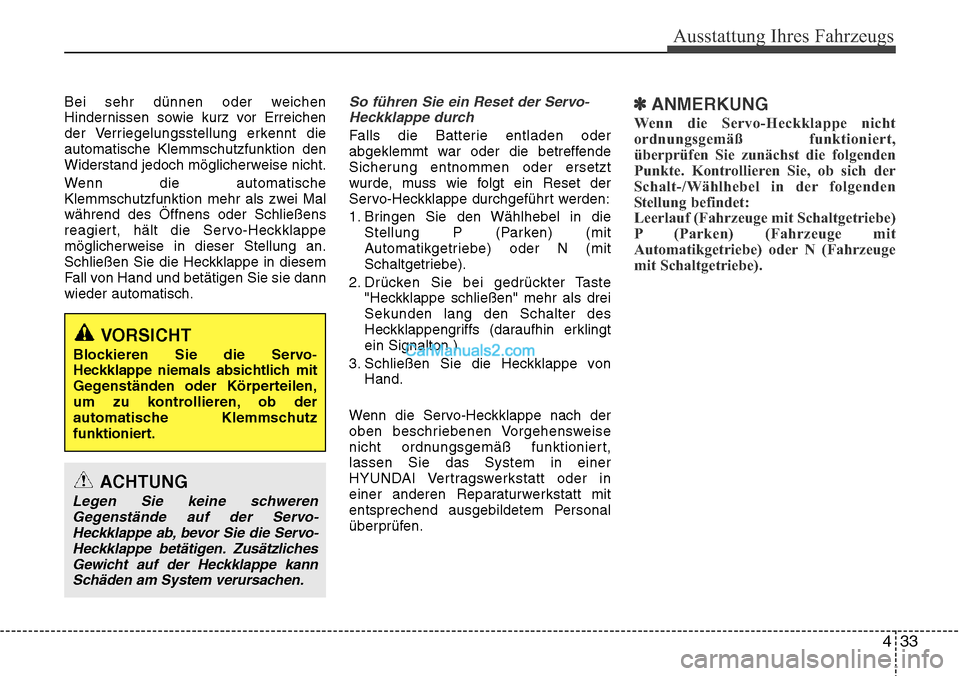

Bei sehr dünnen oder weichen
Hindernissen sowie kurz vor Erreichen
der Verriegelungsstellung erkennt die
automatische Klemmschutzfunktion den
Widerstand jedoch möglicherweise nicht.
Wenn die automatische
Klemmschutzfunktion mehr als zwei Mal
während des Öffnens oder Schließens
reagiert, hält die Servo-Heckklappe
möglicherweise in dieser Stellung an.
Schließen Sie die Heckklappe in diesem
Fall von Hand und betätigen Sie sie dann
wieder automatisch.So führen Sie ein Reset der Servo-Heckklappe durch
Falls die Batterie entladen oder
abgeklemmt war oder die betreffende
Sicherung entnommen oder ersetzt
wurde, muss wie folgt ein Reset der
Servo-Heckklappe durchgeführt werden:
1. Bringen Sie den Wählhebel in die Stellung P (Parken) (mit
Automatikgetriebe) oder N (mit
Schaltgetriebe).
2. Drücken Sie bei gedrückter Taste "Heckklappe schließen" mehr als drei
Sekunden lang den Schalter des
Heckklappengriffs (daraufhin erklingt
ein Signalton.)
3. Schließen Sie die Heckklappe von Hand.
Wenn die Servo-Heckklappe nach der
oben beschriebenen Vorgehensweise
nicht ordnungsgemäß funktioniert,
lassen Sie das System in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt mit
entsprechend ausgebildetem Personal
überprüfen.
✽ANMERKUNG
Wenn die Servo-Heckklappe nicht
ordnungsgemäß funktioniert,
überprüfen Sie zunächst die folgenden
Punkte. Kontrollieren Sie, ob sich der
Schalt-/Wählhebel in der folgenden
Stellung befindet:
Leerlauf (Fahrzeuge mit Schaltgetriebe)
P (Parken) (Fahrzeuge mit
Automatikgetriebe) oder N (Fahrzeuge
mit Schaltgetriebe).
VORSICHT
Blockieren Sie die Servo-
Heckklappe niemals absichtlich mit
Gegenständen oder Körperteilen,
um zu kontrollieren, ob der
automatische Klemmschutz
funktioniert.
Ausstattung Ihres Fahrzeugs
433
ACHTUNG
Legen Sie keine schweren Gegenstände auf der Servo-Heckklappe ab, bevor Sie die Servo-Heckklappe betätigen. ZusätzlichesGewicht auf der Heckklappe kannSchäden am System verursachen.

Ausstattung Ihres Fahrzeugs
34
4

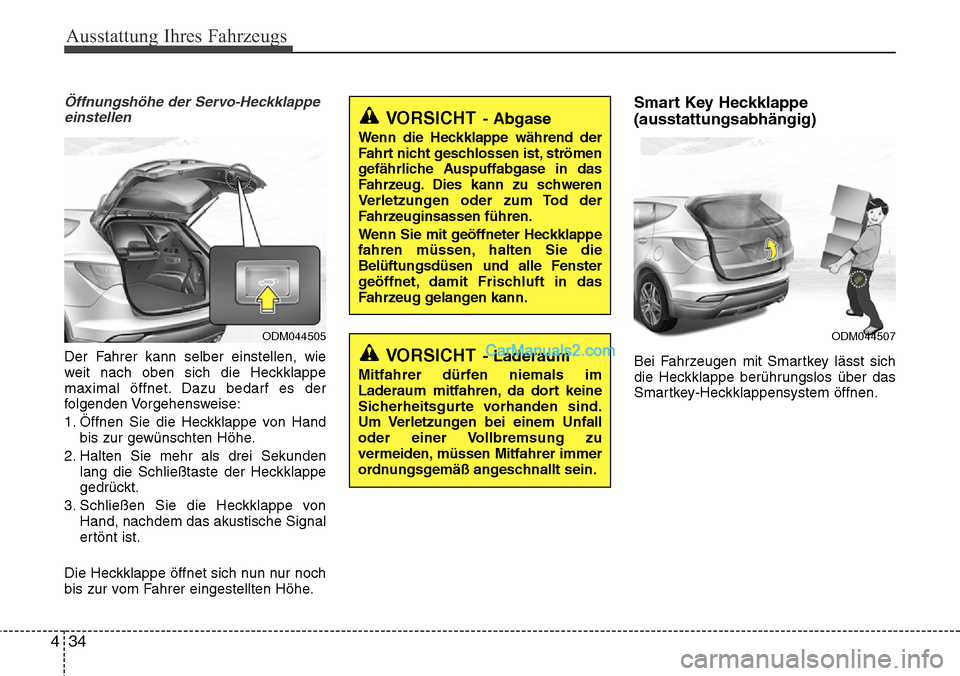

Öffnungshöhe der Servo-Heckklappe
einstellen
Der Fahrer kann selber einstellen, wie
weit nach oben sich die Heckklappe
maximal öffnet. Dazu bedarf es der
folgenden Vorgehensweise:
1. Öffnen Sie die Heckklappe von Hand bis zur gewünschten Höhe.
2. Halten Sie mehr als drei Sekunden lang die Schließtaste der Heckklappe
gedrückt.
3. Schließen Sie die Heckklappe von Hand, nachdem das akustische Signal
ertönt ist.
Die Heckklappe öffnet sich nun nur noch
bis zur vom Fahrer eingestellten Höhe.
Smart Key Heckklappe
(ausstattungsabhängig)
Bei Fahrzeugen mit Smartkey lässt sich
die Heckklappe berührungslos über das
Smartkey-Heckklappensystem öffnen.
VORSICHT- Abgase
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist, strömen
gefährliche Auspuffabgase in das
Fahrzeug. Dies kann zu schweren
Verletzungen oder zum Tod der
Fahrzeuginsassen führen.
Wenn Sie mit geöffneter Heckklappe
fahren müssen, halten Sie die
Belüftungsdüsen und alle Fenster
geöffnet, damit Frischluft in das
Fahrzeug gelangen kann.
VORSICHT- Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer immer
ordnungsgemäß angeschnallt sein.
ODM044505ODM044507

Ausstattung Ihres Fahrzeugs
56
4

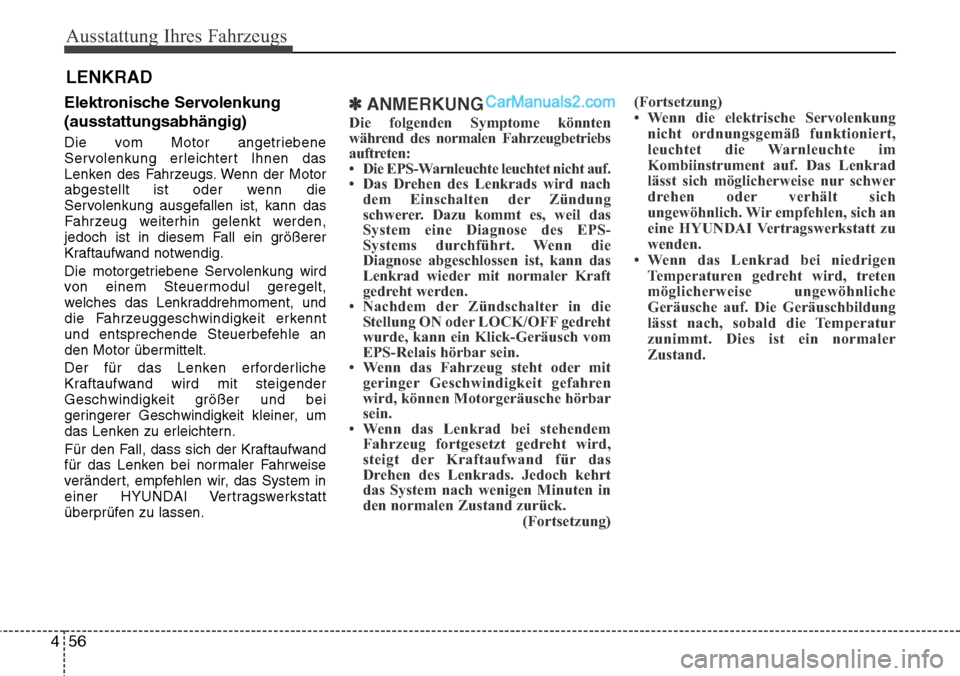

Elektronische Servolenkung
(ausstattungsabhängig)
Die vom Motor angetriebene
Servolenkung erleichtert Ihnen das
Lenken des Fahrzeugs. Wenn der Motor
abgestellt ist oder wenn die
Servolenkung ausgefallen ist, kann das
Fahrzeug weiterhin gelenkt werden,
jedoch ist in diesem Fall ein größerer
Kraftaufwand notwendig.
Die motorgetriebene Servolenkung wird
von einem Steuermodul geregelt,
welches das Lenkraddrehmoment, und
die Fahrzeuggeschwindigkeit erkennt
und entsprechende Steuerbefehle an
den Motor übermittelt.
Der für das Lenken erforderliche
Kraftaufwand wird mit steigender
Geschwindigkeit größer und bei
geringerer Geschwindigkeit kleiner, um
das Lenken zu erleichtern.
Für den Fall, dass sich der Kraftaufwand
für das Lenken bei normaler Fahrweise
verändert, empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
✽ANMERKUNG
Die folgenden Symptome könnten
während des normalen Fahrzeugbetriebs
auftreten:
• Die EPS-Warnleuchte leuchtet nicht auf.
• Das Drehen des Lenkrads wird nach
dem Einschalten der Zündung
schwerer. Dazu kommt es, weil das
System eine Diagnose des EPS-
Systems durchführt. Wenn die
Diagnose abgeschlossen ist, kann das
Lenkrad wieder mit normaler Kraft
gedreht werden.
• Nachdem der Zündschalter in die Stellung ON oder LOCK/OFF gedreht
wurde, kann ein Klick-Geräusch vom
EPS-Relais hörbar sein.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren
wird, können Motorgeräusche hörbar
sein.
• Wenn das Lenkrad bei stehendem Fahrzeug fortgesetzt gedreht wird,
steigt der Kraftaufwand für das
Drehen des Lenkrads. Jedoch kehrt
das System nach wenigen Minuten in
den normalen Zustand zurück.
(Fortsetzung)(Fortsetzung)
• Wenn die elektrische Servolenkung
nicht ordnungsgemäß funktioniert,
leuchtet die Warnleuchte im
Kombiinstrument auf. Das Lenkrad
lässt sich möglicherweise nur schwer
drehen oder verhält sich
ungewöhnlich. Wir empfehlen, sich an
eine HYUNDAI Vertragswerkstatt zu
wenden.
• Wenn das Lenkrad bei niedrigen Temperaturen gedreht wird, treten
möglicherweise ungewöhnliche
Geräusche auf. Die Geräuschbildung
lässt nach, sobald die Temperatur
zunimmt. Dies ist ein normaler
Zustand.
LENKRAD

457
Ausstattung Ihres Fahrzeugs

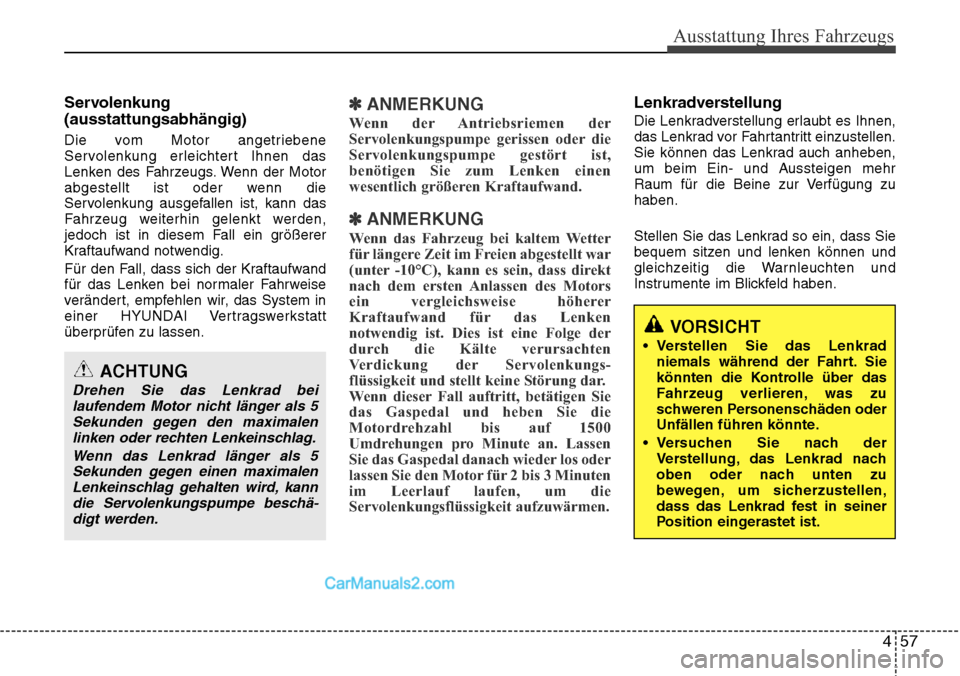

Servolenkung
(ausstattungsabhängig)
Die vom Motor angetriebene
Servolenkung erleichtert Ihnen das
Lenken des Fahrzeugs. Wenn der Motor
abgestellt ist oder wenn die
Servolenkung ausgefallen ist, kann das
Fahrzeug weiterhin gelenkt werden,
jedoch ist in diesem Fall ein größerer
Kraftaufwand notwendig.
Für den Fall, dass sich der Kraftaufwand
für das Lenken bei normaler Fahrweise
verändert, empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
✽ANMERKUNG
Wenn der Antriebsriemen der
Servolenkungspumpe gerissen oder die
Servolenkungspumpe gestört ist,
benötigen Sie zum Lenken einen
wesentlich größeren Kraftaufwand.
✽ANMERKUNG
Wenn das Fahrzeug bei kaltem Wetter
für längere Zeit im Freien abgestellt war
(unter -10°C), kann es sein, dass direkt
nach dem ersten Anlassen des Motors
ein vergleichsweise höherer
Kraftaufwand für das Lenken
notwendig ist. Dies ist eine Folge der
durch die Kälte verursachten
Verdickung der Servolenkungs-
flüssigkeit und stellt keine Störung dar.
Wenn dieser Fall auftritt, betätigen Sie
das Gaspedal und heben Sie die
Motordrehzahl bis auf 1500
Umdrehungen pro Minute an. Lassen
Sie das Gaspedal danach wieder los oder
lassen Sie den Motor für 2 bis 3 Minuten
im Leerlauf laufen, um die
Servolenkungsflüssigkeit aufzuwärmen.
Lenkradverstellung
Die Lenkradverstellung erlaubt es Ihnen,
das Lenkrad vor Fahrtantritt einzustellen.
Sie können das Lenkrad auch anheben,
um beim Ein- und Aussteigen mehr
Raum für die Beine zur Verfügung zu
haben.
Stellen Sie das Lenkrad so ein, dass Sie
bequem sitzen und lenken können und
gleichzeitig die Warnleuchten und
Instrumente im Blickfeld haben.
ACHTUNG
Drehen Sie das Lenkrad beilaufendem Motor nicht länger als 5Sekunden gegen den maximalenlinken oder rechten Lenkeinschlag.
Wenn das Lenkrad länger als 5Sekunden gegen einen maximalenLenkeinschlag gehalten wird, kanndie Servolenkungspumpe beschä-digt werden.
VORSICHT
• Verstellen Sie das Lenkrad niemals während der Fahrt. Sie
könnten die Kontrolle über das
Fahrzeug verlieren, was zu
schweren Personenschäden oder
Unfällen führen könnte.
• Versuchen Sie nach der Verstellung, das Lenkrad nach
oben oder nach unten zu
bewegen, um sicherzustellen,
dass das Lenkrad fest in seiner
Position eingerastet ist.

461
Ausstattung Ihres Fahrzeugs
Komfortmodus
Der Lenkkraftaufwand nimmt ab. Der
Komfortmodus kommt normalerweise im
Stadtverkehr oder beim Einparken zum
Einsatz. Darüber hinaus erleichtert der
Komfortmodus schwächeren Menschen
das Fahren.
Sportmodus
Der Lenkkraftaufwand nimmt zu. Der
Sportmodus kommt normalerweise bei
Autobahnfahrten zum Einsatz.
ODM042042/ODMEDR2134GE
■
Ausführung A■Ausführung B
ODM042046/ODMEDR2137GE
ODM042043/ODMEDR2133GE
■
Ausführung A■Ausführung B
ODM042047/ODMEDR2138GE
ACHTUNG
• Wenn Sie die Lenkmodustaste
drücken, während Sie dasLenkrad drehen, ändert sich zu Ihrer Sicherheit zunächst nur dieAnzeige auf dem LCD-Display,nicht aber der Lenkkraftaufwand. Erst nachdem der Lenkvorgangbeendet ist, ändert sich der Lenkkraftaufwand automatischwie gewünscht.
• Seien Sie vorsichtig, wenn Sie den Lenkmodus während derFahrt wechseln.
• Wenn die elektronische Servolen -
kung nicht ordnungsgemäß funktionier t, bleibt das Fle

x-
Lenkrad ohne Funktion.

483
Ausstattung Ihres Fahrzeugs

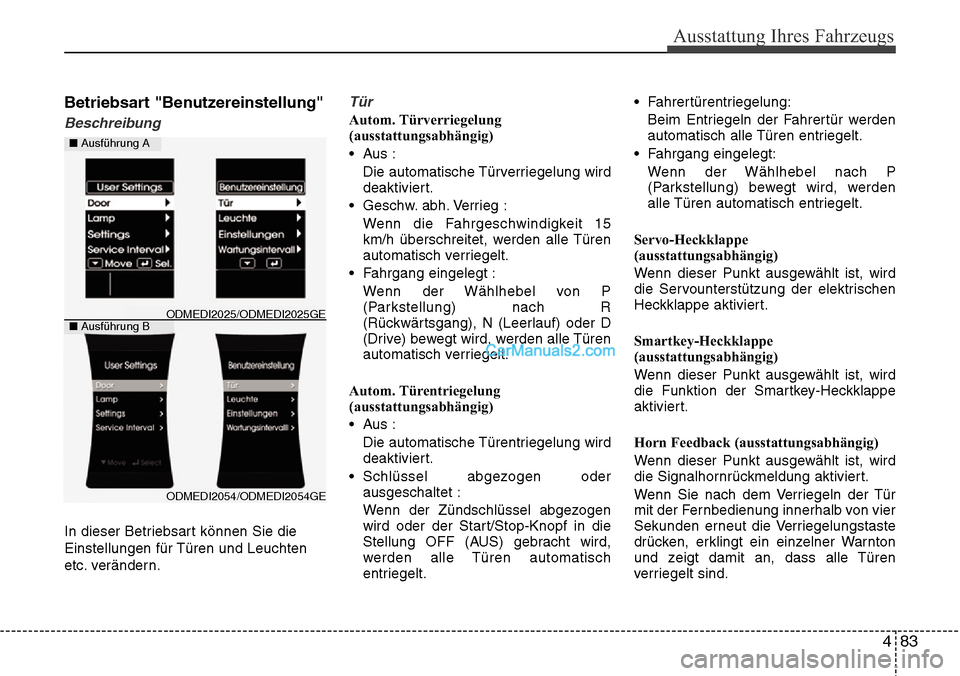

Betriebsart "Benutzereinstellung"
Beschreibung
In dieser Betriebsart können Sie die
Einstellungen für Türen und Leuchten
etc. verändern.
Tür
Autom. Türverriegelung
(ausstattungsabhängig)
• Aus :Die automatische Türverriegelung wird
deaktiviert.
• Geschw. abh. Verrieg : Wenn die Fahrgeschwindigkeit 15
km/h überschreitet, werden alle Türen
automatisch verriegelt.
• Fahrgang eingelegt : Wenn der Wählhebel von P
(Parkstellung) nach R
(Rückwärtsgang), N (Leerlauf) oder D
(Drive) bewegt wird, werden alle Türen
automatisch verriegelt.
Autom. Türentriegelung
(ausstattungsabhängig)
• Aus : Die automatische Türentriegelung wird
deaktiviert.
• Schlüssel abgezogen oder ausgeschaltet :
Wenn der Zündschlüssel abgezogen
wird oder der Start/Stop-Knopf in die
Stellung OFF (AUS) gebracht wird,
werden alle Türen automatisch
entriegelt. • Fahrertürentriegelung:
Beim Entriegeln der Fahrertür werden
automatisch alle Türen entriegelt.
• Fahrgang eingelegt: Wenn der Wählhebel nach P
(Parkstellung) bewegt wird, werden
alle Türen automatisch entriegelt.
Servo-Heckklappe
(ausstattungsabhängig)
Wenn dieser Punkt ausgewählt ist, wird
die Servounterstützung der elektrischen
Heckklappe aktiviert.
Smartkey-Heckklappe
(ausstattungsabhängig)
Wenn dieser Punkt ausgewählt ist, wird
die Funktion der Smartkey-Heckklappe
aktiviert.
Horn Feedback (ausstattungsabhängig)
Wenn dieser Punkt ausgewählt ist, wird
die Signalhornrückmeldung aktiviert.
Wenn Sie nach dem Verriegeln der Tür
mit der Fernbedienung innerhalb von vier
Sekunden erneut die Verriegelungstaste
drücken, erklingt ein einzelner Warnton
und zeigt damit an, dass alle Türen
verriegelt sind.
■ Ausführung A
■Ausführung B
ODMEDI2054/ODMEDI2054GE
ODMEDI2025/ODMEDI2025GE

Ausstattung Ihres Fahrzeugs
104
4

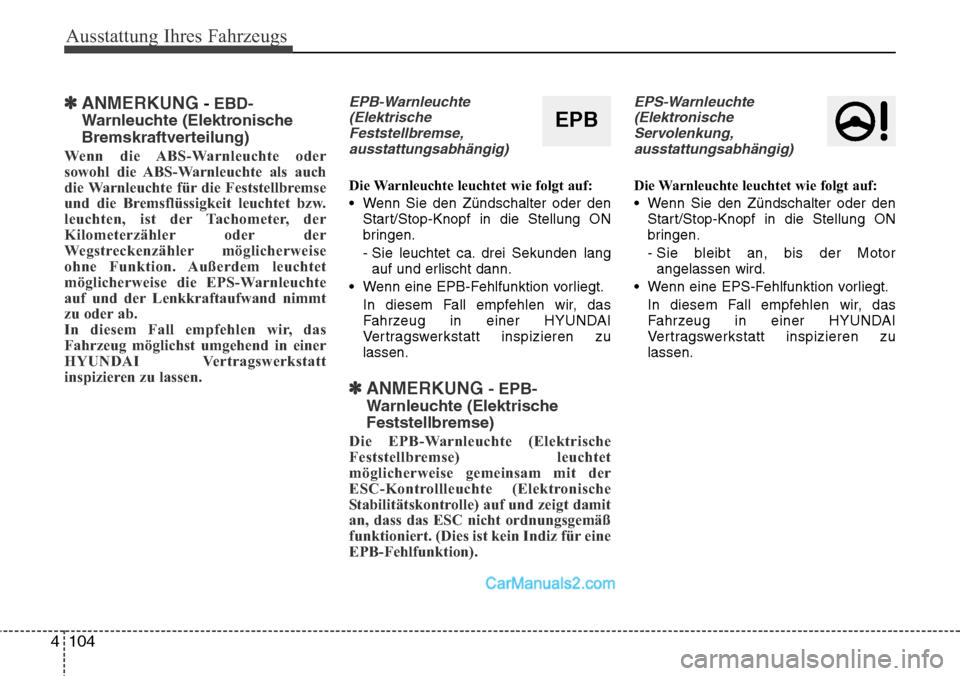

✽ANMERKUNG- EBD-
Warnleuchte (Elektronische
Bremskraftverteilung)
Wenn die ABS-Warnleuchte oder
sowohl die ABS-Warnleuchte als auch
die Warnleuchte für die Feststellbremse
und die Bremsflüssigkeit leuchtet bzw.
leuchten, ist der Tachometer, der
Kilometerzähler oder der
Wegstreckenzähler möglicherweise
ohne Funktion. Außerdem leuchtet
möglicherweise die EPS-Warnleuchte
auf und der Lenkkraftaufwand nimmt
zu oder ab.
In diesem Fall empfehlen wir, das
Fahrzeug möglichst umgehend in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
EPB-Warnleuchte
(ElektrischeFeststellbremse,ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie leuchtet ca. drei Sekunden langauf und erlischt dann.
• Wenn eine EPB-Fehlfunktion vorliegt. In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
✽ANMERKUNG- EPB-
Warnleuchte (Elektrische
Feststellbremse)
Die EPB-Warnleuchte (Elektrische
Feststellbremse) leuchtet
möglicherweise gemeinsam mit der
ESC-Kontrollleuchte (Elektronische
Stabilitätskontrolle) auf und zeigt damit
an, dass das ESC nicht ordnungsgemäß
funktioniert. (Dies ist kein Indiz für eine
EPB-Fehlfunktion).
EPS-Warnleuchte
(Elektronische Servolenkung,ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie bleibt an, bis der Motorangelassen wird.
• Wenn eine EPS-Fehlfunktion vorliegt. In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
EPB

Ausstattung Ihres Fahrzeugs
154
4

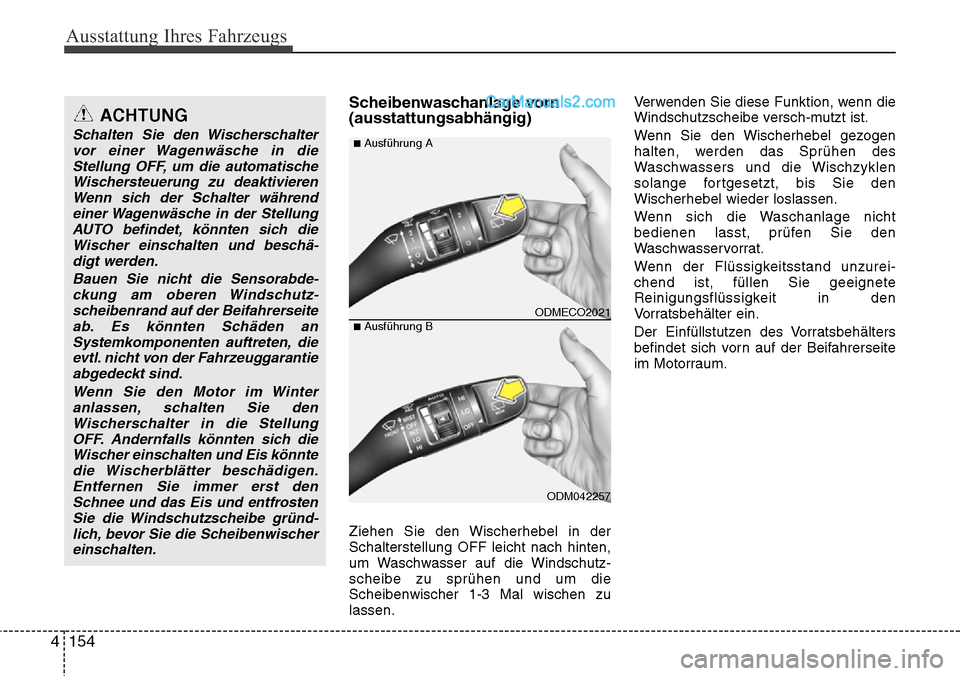

Scheibenwaschanlage vorn
(ausstattungsabhängig)
Ziehen Sie den Wischerhebel in der
Schalterstellung OFF leicht nach hinten,
um Waschwasser auf die Windschutz-
scheibe zu sprühen und um die
Scheibenwischer 1-3 Mal wischen zu
lassen. Verwenden Sie diese Funktion, wenn die
Windschutzscheibe versch-mutzt ist.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie den
Wischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat.
Wenn der Flüssigkeitsstand unzurei-
chend ist, füllen Sie geeignete
Reinigungsflüssigkeit in den
Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
ACHTUNG
Schalten Sie den Wischerschalter
vor einer Wagenwäsche in dieStellung OFF, um die automatischeWischersteuerung zu deaktivierenWenn sich der Schalter während einer Wagenwäsche in der StellungAUTO befindet, könnten sich dieWischer einschalten und beschä -
digt werden.
Bauen Sie nic ht die Sensorabde
-
ckung am oberen Windschutz- scheibenrand auf der Beifahrerseite ab. Es könnten Schäden an
Systemk omponenten auftreten,

die
evtl. nicht von der Fahrzeuggarantie abgedeckt sind.
Wenn Sie den Motor im Winteranlassen, schalten Sie den Wischerschalter in die StellungOFF. Andernfalls könnten sich dieWischer einschalten und Eis könntedie Wischerblätter beschädigen.Entfernen Sie immer erst denSchnee und das Eis und entfrostenSie die Windschutzscheibe gründ -
lich, bevor Sie die Scheibenwischer einsc halten.ODMECO2021
ODM042257
■Ausführung A
■Ausführung B
