2016 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

7
jumper_it_Chap01_vue-ensemble_ed01-2015
Cinture di sicurezza 106-108
Airbag 110-112
Disattivazione Airbag
frontale lato passeggero

1
11, 114
Freno di stazionamento, freno a mano

98
Sedili anteriori, regolazioni


71-72
Sedile con ammortizzamento


72
Panchetta posteriore a 2

posti
73 Seggiolini per bambini


1
13-116, 119-120
Presa 12
Volt,
presa USB

79, 81-82 Batteria (+), ricaricare,


avviare 142-144
Punto di massa (-) 128, 142
Fusibili lato passeggero
145, 147
INTERNO
Sedili / panchetta posteriore 74-75Riscaldamento /
climatizzazione posteriore 65-66
Porta laterale scorrevole
20
Predellino occultabile


84
V

etri laterali scorrevoli

83 Retrovisore interno


85
Allarme superamento involontario di linea

105
Plafoniera della cabina di guida

80, 152
Sostituzione lampada plafoniera

149, 152
Fissaggi ISOFIX


1
17-118 Attrezzi, cric

76, 156
Accessori

124
V

ano di carico 81-82
●

anelli di fissaggio,
●


fissaggio del carico,
●


portapacchi interno sottotetto,
●


rivestimento laterale,
●


presa 12
Volt,
●

plafoniera.
Lampada portatile


83
1
VISTA D'INSIEME
Localizzazione

8
jumper_it_Chap01_vue-ensemble_ed01-2015
POSTO DI GUIDA
Quadri stumenti, display, tachimetro 23
Spie
24-31
Livello, indicatori

32, 35
Indicatore di cambio marcia


36-37
Comandi d'illuminazione


45-47
Accensione automatica dei fari


46
Accensione temporizzata dei fari


4
6
Luci di parcheggio

47
Apertura cofano motore


127
Fusibili nel cruscotto


145-146
Configurazione veicolo


87-89
Regolazione dell'ora


88
Regolazione altezza fascio fari


47
Fari fendinebbia anteriori - posteriori


45
Sospensione pneumatica


96-97
Stop & Start


40-42 T

ergicristallo anteriore/posteriore
4
8
Lavacristalli/fari

48
Computer di bordo


92
Motorino d'avviamento, contattore


3
8
Partenza assistita in salita

39
Regolatore di velocità


49-51, 52-54
Limitatore di velocità


55-57
Limitatore fisso di velocità


58
Posto di guida

4-5
V olante, regolazione profondità 3 7
Avvisatore acustico

99
Comandi al volante autoradio


186, 233
Retrovisori, alzacristalli


85-86
Bloccaggio vano di carico


22
Riscaldamento supplementare,


climatizzazione posteriore

6
5-66
Riscaldamento supplementare programmabile

6
7-70
Localizzazione

9
jumper_it_Chap01_vue-ensemble_ed01-2015

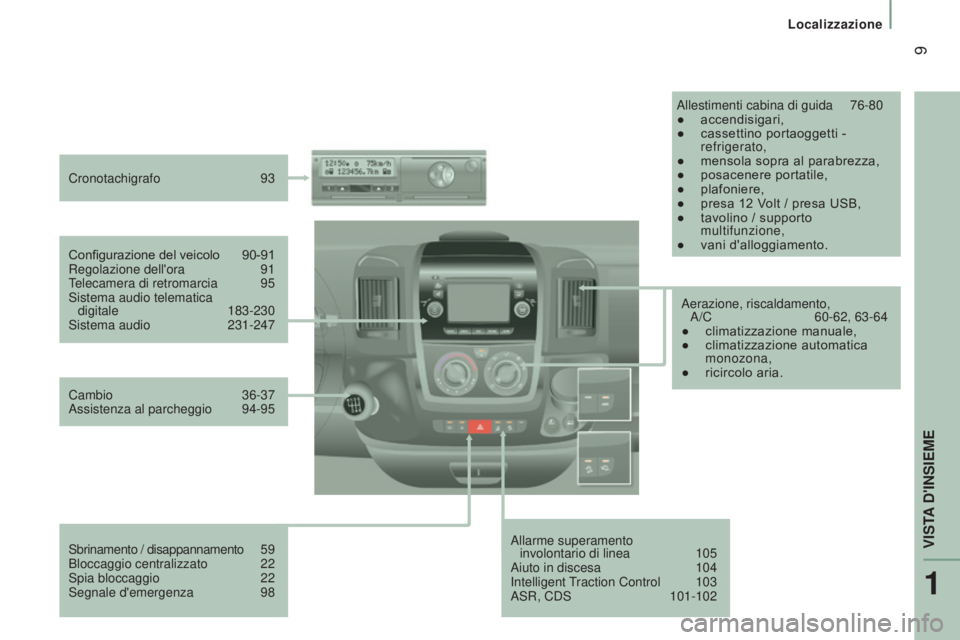

Allarme superamento involontario di linea 105
Aiuto in discesa

104
Intelligent T

raction Control
103
ASR, CDS


101-102
Configurazione del veicolo


90-91
Regolazione dell'ora


91
T

elecamera di retromarcia

95
Sistema audio telematica digitale


183-230
Sistema audio

231-247
Cronotachigrafo


93
Allestimenti cabina di guida

76-80
●

accendisigari,
●

cassettino portaoggetti -

refrigerato,
●
mensola sopra al parabrezza,
●

posacenere portatile,
●

plafoniere,
●

presa 12
Volt / presa USB,
●
tavolino / supporto

multifunzione,
●
vani d'alloggiamento.
Cambio


36-37
Assistenza al parcheggio

94-95
Sbrinamento / disappannamento

5
9
Bloccaggio centralizzato

22
Spia bloccaggio


22
Segnale d'emergenza


98 Aerazione, riscaldamento,
A/C

60-62, 63-64
●

climatizzazione manuale,
●

climatizzazione automatica

monozona,
●
ricircolo aria.
1
VISTA D'INSIEME
Localizzazione

10
jumper_it_Chap01_vue-ensemble_ed01-2015

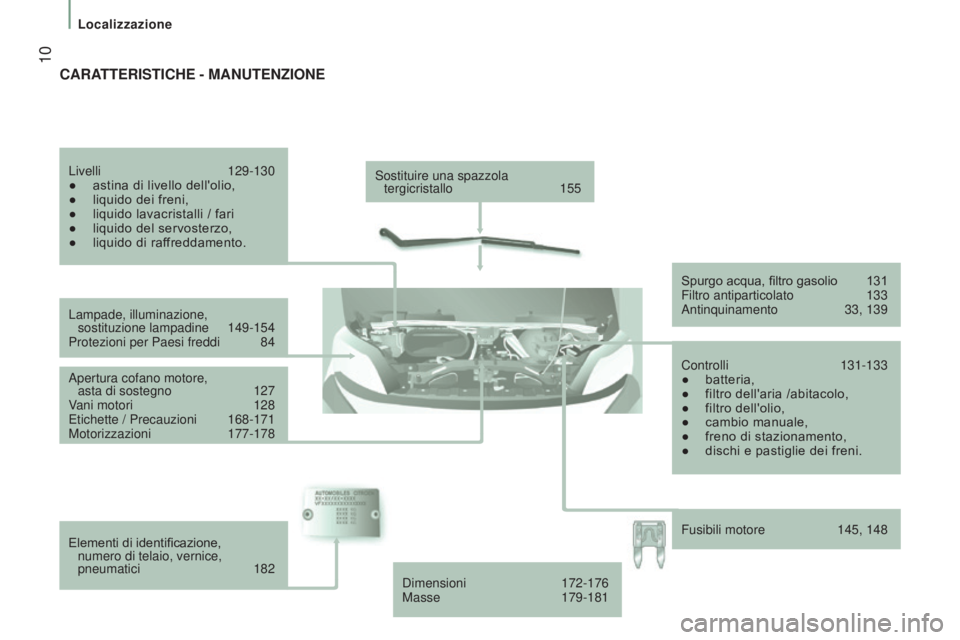

Sostituire una spazzola tergicristallo 155
Lampade, illuminazione, sostituzione lampadine

149-154
Protezioni per Paesi freddi


84
Apertura cofano motore,


asta di sostegno

127
V

ani motori

128
Etichette / Precauzioni


168-171
Motorizzazioni


177-178
Elementi di identificazione,
numero di telaio, vernice,
pneumatici


182
Livelli

129-130
●
astina di livello dell'olio,
●

liquido dei freni,
●


liquido lavacristalli / fari
●


liquido del servosterzo,
●


liquido di raf

freddamento. Spurgo acqua, filtro gasolio

131
Filtro antiparticolato


133
Antinquinamento


33, 139
Controlli


131-133
●


batteria,
●


filtro dell'aria /abitacolo,
●


filtro dell'olio,
●


cambio manuale,
●


freno di stazionamento,
●


dischi e pastiglie dei freni.
CARATTERISTICHE - MANUTENZIONE
Dimensioni 172-176
Masse 179-181Fusibili motore

145, 148
Localizzazione

11
jumper_it_Chap01_vue-ensemble_ed01-2015

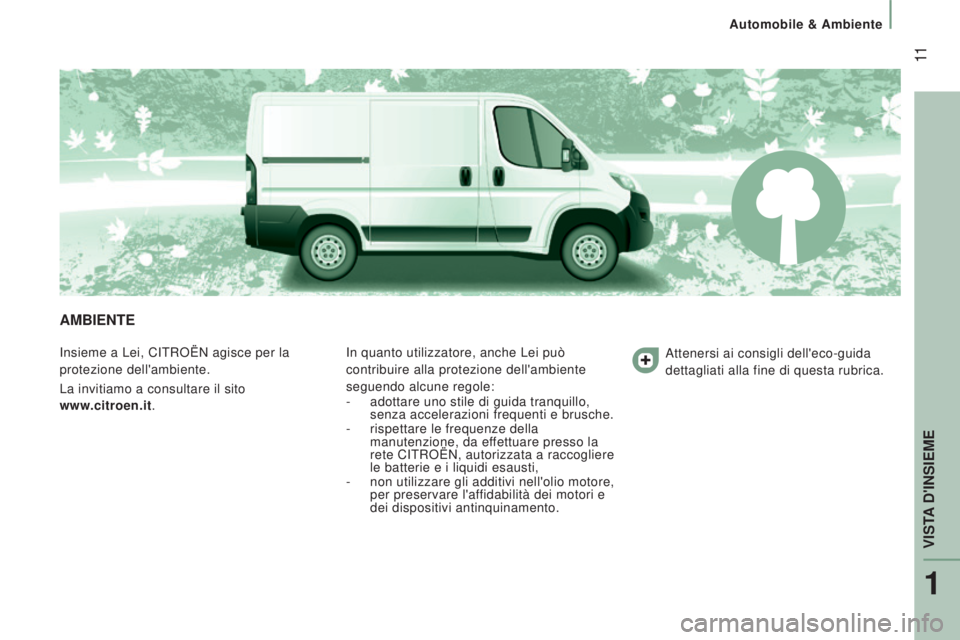

AMBIENTE
Insieme a Lei, CITROËN agisce per la
protezione dell'ambiente.
La invitiamo a consultare il sito
www.citroen.it. In quanto utilizzatore, anche Lei può
contribuire alla protezione dell'ambiente
seguendo alcune regole:
-

adottare uno stile di guida tranquillo,

senza accelerazioni frequenti e brusche.
-

rispettare le frequenze della

manutenzione, da effettuare presso la
rete CITROËN, autorizzata a raccogliere
le batterie e i liquidi esausti,
-

non utilizzare gli additivi nell'olio motore,

per preservare l'affidabilità dei motori e
dei dispositivi antinquinamento. Attenersi ai consigli dell'eco-guida
dettagliati alla fine di questa rubrica.
1
VISTA D'INSIEME
Automobile & Ambiente

12
jumper_it_Chap01_vue-ensemble_ed01-2015

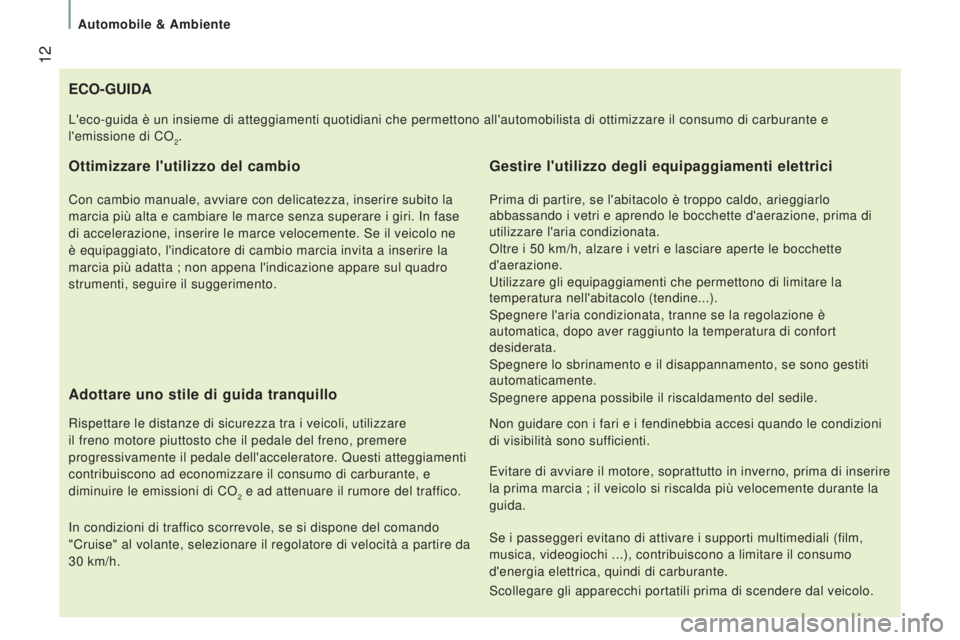

ECO-GUIDA
Ottimizzare l'utilizzo del cambio
Con cambio manuale, avviare con delicatezza, inserire subito la
marcia più alta e cambiare le marce senza superare i giri. In fase
di accelerazione, inserire le marce velocemente. Se il veicolo ne
è equipaggiato, l'indicatore di cambio marcia invita a inserire la
marcia più adatta ; non appena l'indicazione appare sul quadro
strumenti, seguire il suggerimento.
Adottare uno stile di guida tranquillo
Rispettare le distanze di sicurezza tra i veicoli, utilizzare
il freno motore piuttosto che il pedale del freno, premere
progressivamente il pedale dell'acceleratore. Questi atteggiamenti
contribuiscono ad economizzare il consumo di carburante, e
diminuire le emissioni di CO
2 e ad attenuare il rumore del traffico.
In condizioni di traf
fico scorrevole, se si dispone del comando
"Cruise" al volante, selezionare il regolatore di velocità a partire \
da
30

km/h.
Gestire l'utilizzo degli equipaggiamenti elettrici
Prima di partire, se l'abitacolo è troppo caldo, arieggiarlo
abbassando i vetri e aprendo le bocchette d'aerazione, prima di
utilizzare l'aria condizionata.
Oltre i 50 km/h, alzare i vetri e lasciare aperte le bocchette
d'aerazione.
Utilizzare gli equipaggiamenti che permettono di limitare la
temperatura nell'abitacolo (tendine...).
Spegnere l'aria condizionata, tranne se la regolazione è
automatica, dopo aver raggiunto la temperatura di confort
desiderata.
Spegnere lo sbrinamento e il disappannamento, se sono gestiti
automaticamente.
Spegnere appena possibile il riscaldamento del sedile.
Non guidare con i fari e i fendinebbia accesi quando le condizioni
di visibilità sono sufficienti.
L'eco-guida è un insieme di atteggiamenti quotidiani che permettono a\
ll'automobilista di ottimizzare il consumo di carburante e
l'emissione di CO
2.
Evitare di avviare il motore, soprattutto in inverno, prima di inserire
la prima marcia ; il veicolo si riscalda più velocemente durante la
guida.
Se i passeggeri evitano di attivare i supporti multimediali (film,
musica, videogiochi ...), contribuiscono a limitare il consumo
d'energia elettrica, quindi di carburante.
Scollegare gli apparecchi portatili prima di scendere dal veicolo.
Automobile & Ambiente

13
jumper_it_Chap01_vue-ensemble_ed01-2015

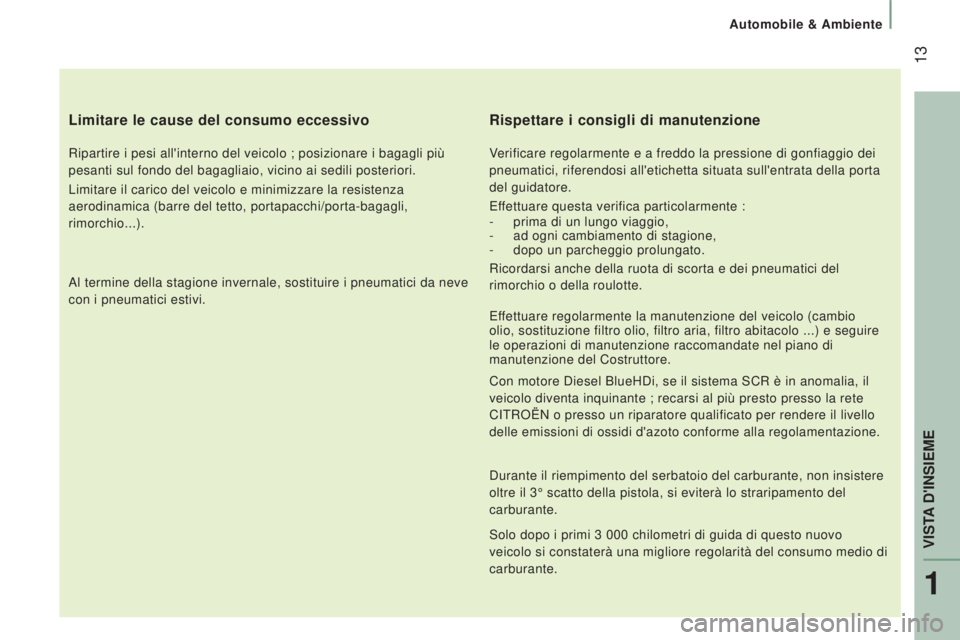

Limitare le cause del consumo eccessivo
Ripartire i pesi all'interno del veicolo ; posizionare i bagagli più
pesanti sul fondo del bagagliaio, vicino ai sedili posteriori.
Limitare il carico del veicolo e minimizzare la resistenza
aerodinamica (barre del tetto, portapacchi/porta-bagagli,
rimorchio...).
Al termine della stagione invernale, sostituire i pneumatici da neve
con i pneumatici estivi.
Rispettare i consigli di manutenzione
Verificare regolarmente e a freddo la pressione di gonfiaggio dei
pneumatici, riferendosi all'etichetta situata sull'entrata della porta
del guidatore.
Effettuare questa verifica particolarmente :
-
prima di un lungo viaggio,
-


ad ogni cambiamento di stagione,
-


dopo un parcheggio prolungato.
Ricordarsi anche della ruota di scorta e dei pneumatici del


rimorchio o della roulotte.
Effettuare regolarmente la manutenzione del veicolo (cambio
olio, sostituzione filtro olio, filtro aria, filtro abitacolo ...) e se\
guire
le operazioni di manutenzione raccomandate nel piano di
manutenzione del Costruttore.
Con motore Diesel BlueHDi, se il sistema SCR è in anomalia, il
veicolo diventa inquinante ; recarsi al più presto presso la rete
CITROËN o presso un riparatore qualificato per rendere il livello
delle emissioni di ossidi d'azoto conforme alla regolamentazione.
Durante il riempimento del serbatoio del carburante, non insistere
oltre il 3° scatto della pistola, si eviterà lo straripamento del
carburante.
Solo dopo i primi 3
000 chilometri di guida di questo nuovo
veicolo si constaterà una migliore regolarità del consumo medio di\

carburante.
1
VISTA D'INSIEME
Automobile & Ambiente

14
jumper_it_Chap02_Pret-a-Partir_ed01-2015

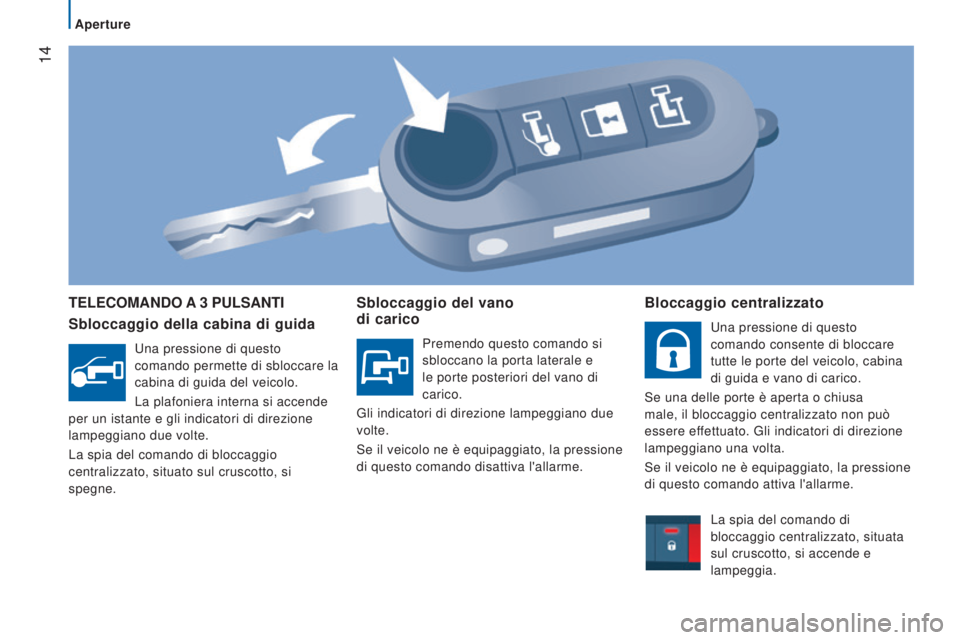

TELECOMANDO A 3 PULSANTI
Sbloccaggio della cabina di guida
Una pressione di questo
comando permette di sbloccare la
cabina di guida del veicolo.
La plafoniera interna si accende
per un istante e gli indicatori di direzione
lampeggiano due volte.
La spia del comando di bloccaggio
centralizzato, situato sul cruscotto, si
spegne.
Sbloccaggio del vano
di carico
Premendo questo comando si
sbloccano la porta laterale e
le porte posteriori del vano di
carico.
Gli indicatori di direzione lampeggiano due
volte.
Se il veicolo ne è equipaggiato, la pressione
di questo comando disattiva l'allarme.
Bloccaggio centralizzato
Una pressione di questo
comando consente di bloccare
tutte le porte del veicolo, cabina
di guida e vano di carico.
Se una delle porte è aperta o chiusa
male, il bloccaggio centralizzato non può
essere effettuato. Gli indicatori di direzione
lampeggiano una volta.
Se il veicolo ne è equipaggiato, la pressione
di questo comando attiva l'allarme.
La spia del comando di
bloccaggio centralizzato, situata
sul cruscotto, si accende e
lampeggia.
Aperture
