2016 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

79
jumper_it_Chap03_Ergo-et-confort_ed01-2015

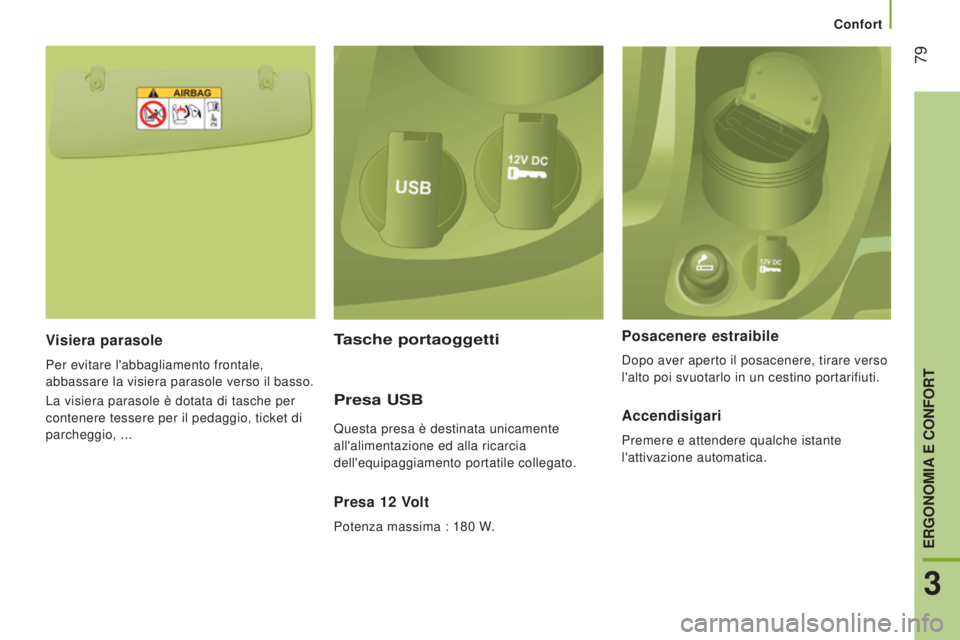

Visiera parasole
Per evitare l'abbagliamento frontale,
abbassare la visiera parasole verso il basso.
La visiera parasole è dotata di tasche per
contenere tessere per il pedaggio, ticket di
parcheggio, ...
Presa 12 Volt
Potenza massima : 180 W.
Posacenere estraibile
Dopo aver aperto il posacenere, tirare verso
l'alto poi svuotarlo in un cestino portarifiuti.
Tasche portaoggetti
Presa USB
Questa presa è destinata unicamente
all'alimentazione ed alla ricarcia
dell'equipaggiamento portatile collegato.Accendisigari
Premere e attendere qualche istante
l'attivazione automatica.
Confort
3
ERGONOMIA E CONFORT

80
jumper_it_Chap03_Ergo-et-confort_ed01-2015

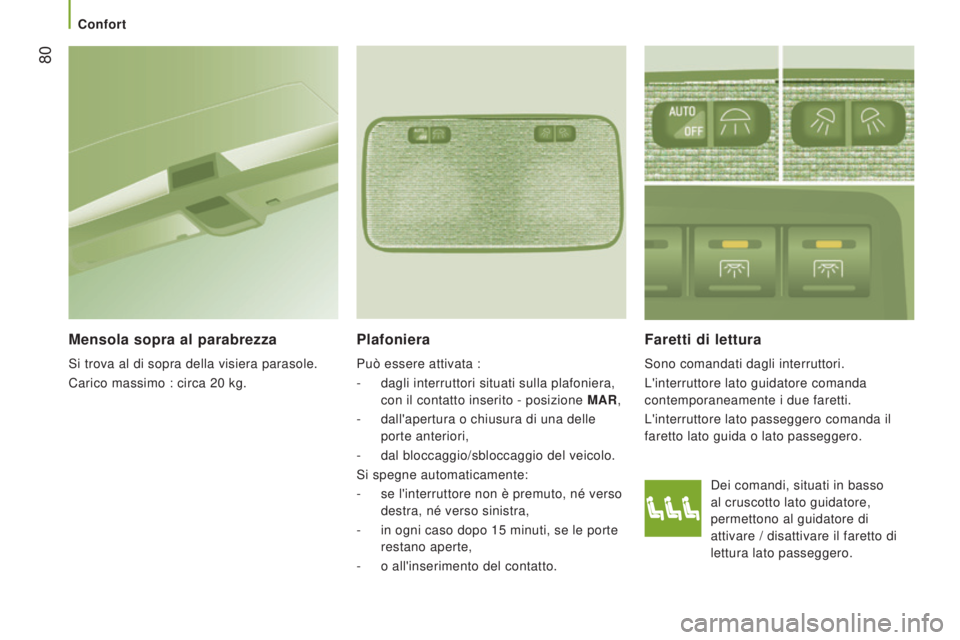

Dei comandi, situati in basso
al cruscotto lato guidatore,
permettono al guidatore di
attivare / disattivare il faretto di
lettura lato passeggero.
Faretti di lettura
Sono comandati dagli interruttori.
L'interruttore lato guidatore comanda
contemporaneamente i due faretti.
L'interruttore lato passeggero comanda il
faretto lato guida o lato passeggero.
Plafoniera
Può essere attivata :
-
dagli interruttori situati sulla plafoniera,

con il contatto inserito - posizione MAR,
-

dall'apertura o chiusura di una delle

porte anteriori,
-

dal bloccaggio/sbloccaggio del veicolo.
Si spegne automaticamente:
-


se l'interruttore non è premuto, né verso

destra, né verso sinistra,
-

in ogni caso dopo 15 minuti, se le porte

restano aperte,
-

o all'inserimento del contatto.
Mensola sopra al parabrezza
Si trova al di sopra della visiera parasole.
Carico massimo : circa 20 kg.
Confort

81
jumper_it_Chap03_Ergo-et-confort_ed01-2015

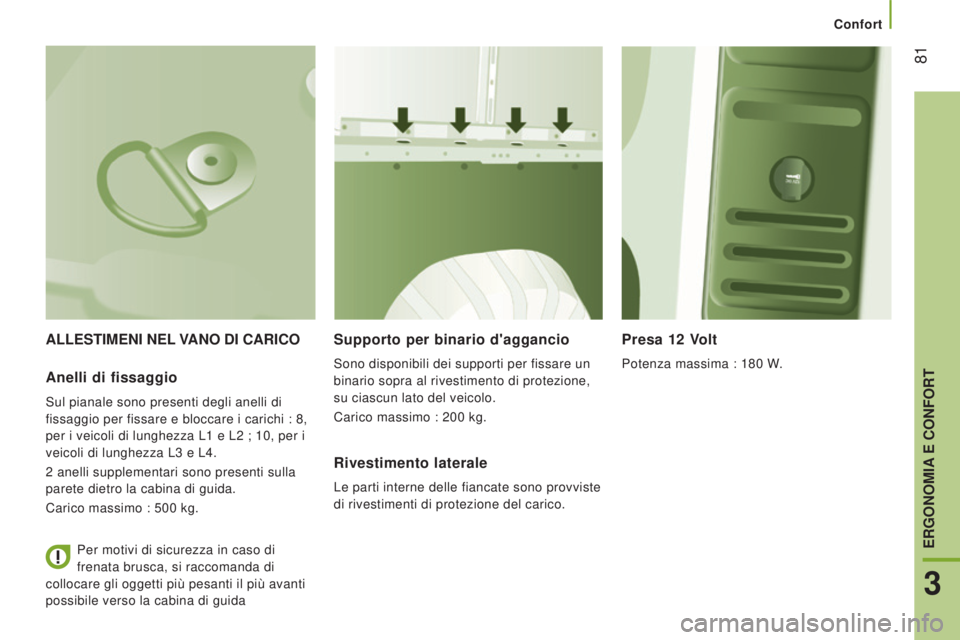

ALLESTIMENI NEL VANO DI CARICOSupporto per binario d'aggancio
Sono disponibili dei supporti per fissare un
binario sopra al rivestimento di protezione,
su ciascun lato del veicolo.
Carico massimo : 200 kg.
Presa 12 Volt
Potenza massima : 180 W.Anelli di fissaggio
Sul pianale sono presenti degli anelli di
fissaggio per fissare e bloccare i carichi : 8,
per i veicoli di lunghezza L1 e L2 ; 10, per i
veicoli di lunghezza L3 e L4.
2 anelli supplementari sono presenti sulla
parete dietro la cabina di guida.
Carico massimo : 500 kg.
Rivestimento laterale
Le parti interne delle fiancate sono provviste
di rivestimenti di protezione del carico.
Per motivi di sicurezza in caso di
frenata brusca, si raccomanda di
collocare gli oggetti più pesanti il più avanti
possibile verso la cabina di guida
Confort
3
ERGONOMIA E CONFORT

82
jumper_it_Chap03_Ergo-et-confort_ed01-2015
Arresto del carico
Sul pianale, dietro ai sedili anteriori,
una separazione orizzontale protegge il
guidatore ed i passeggeri anteriori dai rischi
derivanti dallo spostamento del carico.
Plafoniere
Se il veicolo ne è equipaggiato, sono
disponibili una o due plafoniere, situate
sopra alle porte posteriori e laterali.
Possono essere attivate come segue:
-
spostando la plafoniera (a sinistra o a

destra)
-

aprendo o chiudendo le porte posteriori

o laterali.
Se le porte rimangono aperte, l'illuminazione
si spegne automaticamente dopo alcuni
minuti.
Faretti di lettura
Portapacchi interno sottotetto
È un contenitore situato nel vano di carico,
sopra alla cabina di guida. La sua capacità
varia secondo l'altezza del tetto del furgone.
Separazione verticale tipo scaletta
Secondo il Paese di commercializzazione,
dietro al sedile del guidatore, una
separazione verticale tipo scaletta protegge
il guidatore dai rischi derivanti dallo
spostamento del carico.
Paratia di separazione vetrata
Secondo il Paese di commercializzazione,
una paratia di separazione vetrata isola la
cabina dal vano di carico.
Tuttavia, è possibile utilizzare il comando
per aprire / chiudere il suo vetro scorrevole.
Presa USB
Questa presa è destinata unicamente
all'alimentazione ed alla ricarica di un
equipaggiamento portatile.
Accendisigari
Premere ed attendere alcuni istanti
l'attivazione automatica. Per ragioni di sicurezza, non collocare
oggetti pesanti sul portapacchi interno.
Sono situati al di sopra di ogni fila
di sedili.
Confort

83
jumper_it_Chap03_Ergo-et-confort_ed01-2015
Vetri laterali scorrevoli
A seconda dell'equipaggiamento del veicolo,
i vetri laterali della fila 2 si possono aprire.
Stringere tra le dita i due comandi poi far
scorrere il vetro.
Torcia portatile
Se il veicolo ne è equipaggiato, la torcia
portatile magnetica si traova all'altezza della
plafoniera posteriore.
Un'illuminazione è situata al centro della
base della torcia portatile.
Estrarre la torcia portatile dalla sua base
premendo il pulsante, poi ruotandola di
90 gradi verso il basso.
Per accendere la torcia, spostare in avanti
l'interruttore.
Per sostituire i 4 accumulatori (tipo NiMH),
rimuovere il coperchietto di protezione,
situato sulla torcia portatile. A veicolo fermo, con la chiave inserita
nel blocchetto o estratta, la ricarica
e l'illuminazione della torcia portatile
s'interrompono entro circa 15 minuti.
A veicolo marciante, gli accumulatori
della torcia portatile si ricaricano
automaticamente. Per ricollocare la torcia portatile, inserirla
nelle tacche sulla base e ruotarla verso
l'alto.
Quando il veicolo è in marcia, il vetro
deve essere chiuso o bloccato in
posizione intermedia.
Non far uscire oggetti lunghi dal vetro
aperto.
Confort
3
ERGONOMIA E CONFORT

84
jumper_it_Chap03_Ergo-et-confort_ed01-2015

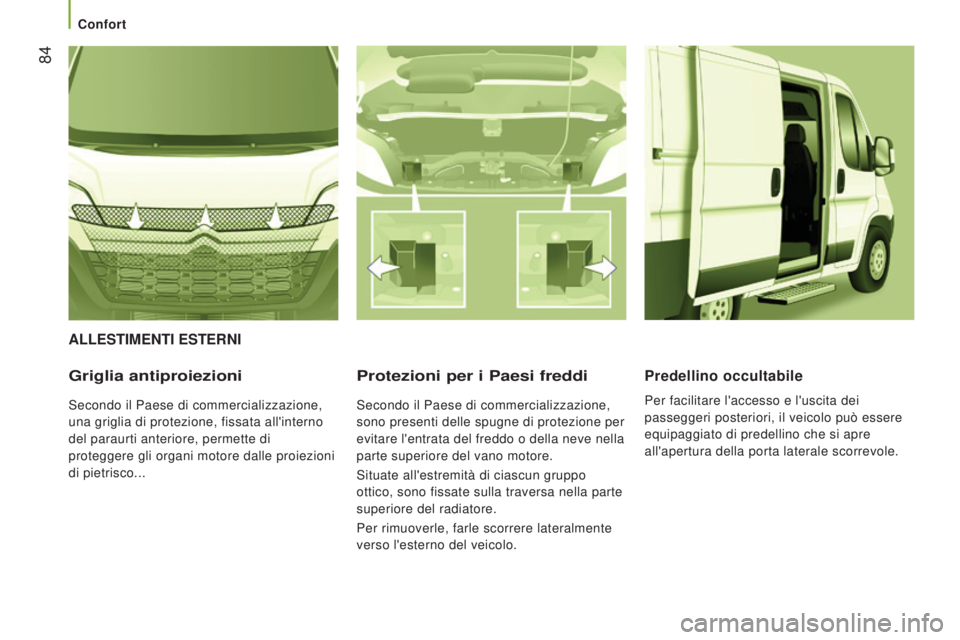

ALLESTIMENTI ESTERNI
Griglia antiproiezioni
Secondo il Paese di commercializzazione,
una griglia di protezione, fissata all'interno
del paraurti anteriore, permette di
proteggere gli organi motore dalle proiezioni
di pietrisco...
Protezioni per i Paesi freddi
Secondo il Paese di commercializzazione,
sono presenti delle spugne di protezione per
evitare l'entrata del freddo o della neve nella
parte superiore del vano motore.
Situate all'estremità di ciascun gruppo
ottico, sono fissate sulla traversa nella parte
superiore del radiatore.
Per rimuoverle, farle scorrere lateralmente
verso l'esterno del veicolo.
Predellino occultabile
Per facilitare l'accesso e l'uscita dei
passeggeri posteriori, il veicolo può essere
equipaggiato di predellino che si apre
all'apertura della porta laterale scorrevole.
Confort

85
jumper_it_Chap03_Ergo-et-confort_ed01-2015
RETROVISORIRetrovisori esterni
Sono suddivisi in due zone:
A - Specchio alto
B - Specchio basso
Lo specchio dei retrovisori ha una forma
sferica allo scopo di allargare il campo visivo
laterale. Gli oggetti osservati sono in realtà
più vicini di quanto sembri. Tenerne conto
per stabilire correttamente la distanza.
Il guscio integra l'indicatore di direzione e
le antenne a seconda dell'equipaggiamento
disponibile a bordo (GPS, GSM, Radio, ...).
Comandi elettrici
La chiave di contatto deve essere in posizione MAR .
Ruotare il comando per selezionare la zona del
retrovisore.
1 Retrovisore conducente:
A1 - Specchio alto
B1 - Specchio basso
Poi manovrare il comando nel senso di regolazione
desiderata.
2 Retrovisore passeggero:
A2 - Specchio alto
B2 - Specchio basso
Poi manovrare il comando nel senso di regolazione
desiderata.
Retrovisore interno
La levetta situata sul bordo inferiore
consente di sistemare il retrovisore in due
posizioni.
Posizione giorno, spingere la levetta.
Posizione notte, per non essere abbagliati,
tirare la levetta verso di sé.
Ripiegamento elettrico
Premere questo comando.
Sbrinamento dei retrovisori
Premere tasto di sbrinamento del
lunotto posteriore.
Retrovisori e vetri
3
ERGONOMIA E CONFORT

86
jumper_it_Chap03_Ergo-et-confort_ed01-2015
ALZACRISTALLI ELETTRICI
A. Alzacristallo guidatore
B.
Alzacristallo passeggero V

i sono due possibilità:Funzionamento manuale
Premere l'alzacristallo A
/B o tirarlo, senza
oltrepassare il punto di resistenza. Il vetro si
ferma al rilascio del comando.
Funzionamento automatico
Premere l'alzacristallo A o tirarlo, oltre il
punto di resistenza: il vetro si apre o si
chiude completamente dopo aver rilasciato
il comando. Un nuovo impulso arresta il
movimento del vetro.
Per un corretto utilizzo
Togliere sempre la chiave di contatto quando
si scende dal veicolo, anche se per pochi
istanti.
In caso di pizzicamento utilizzando gli
alzacristalli, è necessario invertire il
movimento del vetro. Per questo, premere
l'alzacristallo interessato.
Quando il conducente aziona gli alzacristalli
dei passeggeri, deve accertarsi che nessuno
impedisca la corretta chiusura dei vetri.
Il conducente deve assicurarsi che i
passeggeri utilizzino correttamente gli
alzacristalli.
Prestare particolare attenzione ai bambini
quando si manovrano gli alzacristalli.
Retrovisori e vetri
