2016 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

247
jumper_it_Chap10b_Autoradio-Fiat-4_ed01-2015
Comandi vocali "Chiamata in viva voce"
Comandi disponibili quando è in corso una chiamata.
I comandi possono essere effettuati da qualsiasi videata durante una chiamata dopo aver premuto il tasto telefono situato sul volante.Livello 1 Livello 2Livello 3 Azioni
Invia 0123456789 Le tonalità di selezione sono inviate per
0123 4 5 678 9.
Invia "Voicemail
password" Le tonalità di selezione sono inviate per i numeri
salvati in "Password della casella vocale".
Attiva gli altoparlanti Trasferire la chiamata al telefono o al sistema.
Attiva / Disattiva
microfono Attivare / disattivare il microfono del sistema.
Sistema Audio
AUDIO E TELEMATICA
10

249
jumper_it_Chap11_Particularites_ed01-2015

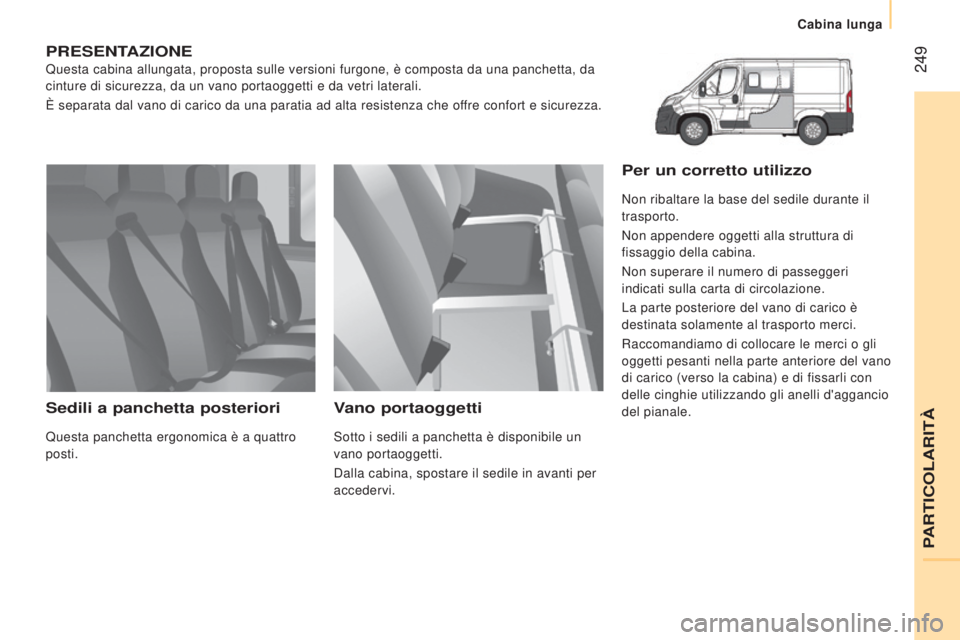

PRESENTAZIONE
Questa cabina allungata, proposta sulle versioni furgone, è composta \
da una panchetta, da
cinture di sicurezza, da un vano portaoggetti e da vetri laterali.
È separata dal vano di carico da una paratia ad alta resistenza che o\
ffre confort e sicurezza.
Sedili a panchetta posteriori
Questa panchetta ergonomica è a quattro
posti.
Vano portaoggetti
Sotto i sedili a panchetta è disponibile un
vano portaoggetti.
Dalla cabina, spostare il sedile in avanti per
accedervi.
Per un corretto utilizzo
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
La parte posteriore del vano di carico è
destinata solamente al trasporto merci.
Raccomandiamo di collocare le merci o gli
oggetti pesanti nella parte anteriore del vano
di carico (verso la cabina) e di fissarli con
delle cinghie utilizzando gli anelli d'aggancio
del pianale.
PARTICOLARITÀ
Cabina lunga

250
jumper_it_Chap11_Particularites_ed01-2015

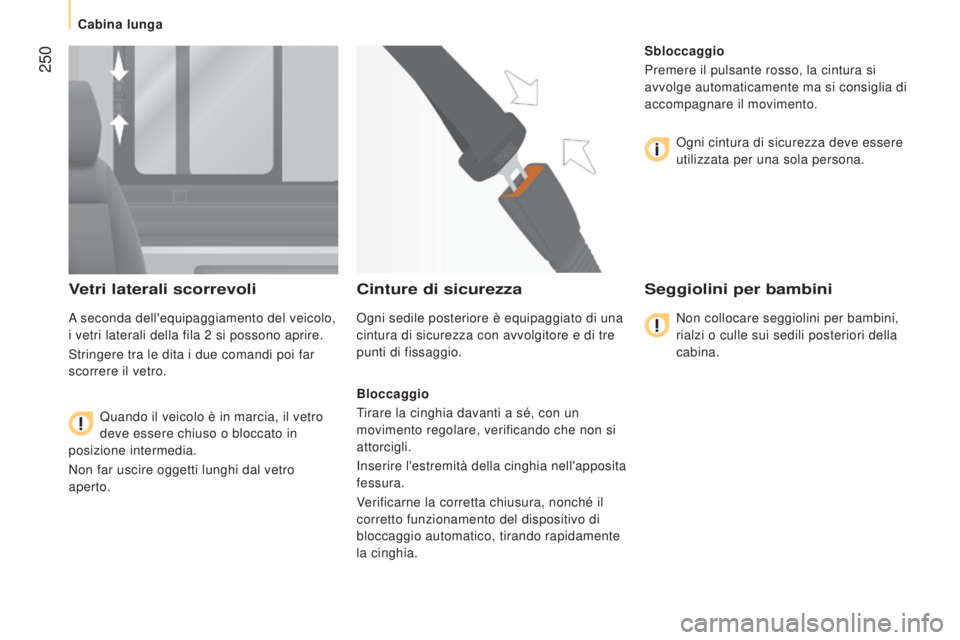

Vetri laterali scorrevoli
A seconda dell'equipaggiamento del veicolo,
i vetri laterali della fila 2 si possono aprire.
Stringere tra le dita i due comandi poi far
scorrere il vetro.
Quando il veicolo è in marcia, il vetro
deve essere chiuso o bloccato in
posizione intermedia.
Non far uscire oggetti lunghi dal vetro
aperto.
Cinture di sicurezza
Ogni sedile posteriore è equipaggiato di una
cintura di sicurezza con avvolgitore e di tre
punti di fissaggio.
Bloccaggio
Tirare la cinghia davanti a sé, con un
movimento regolare, verificando che non si
attorcigli.
Inserire l'estremità della cinghia nell'apposita
fessura.
Verificarne la corretta chiusura, nonché il
corretto funzionamento del dispositivo di
bloccaggio automatico, tirando rapidamente
la cinghia. Sbloccaggio
Premere il pulsante rosso, la cintura si
avvolge automaticamente ma si consiglia di
accompagnare il movimento.
Ogni cintura di sicurezza deve essere
utilizzata per una sola persona.
Seggiolini per bambini
Non collocare seggiolini per bambini,
rialzi o culle sui sedili posteriori della
cabina.
Cabina lunga

251
jumper_it_Chap11_Particularites_ed01-2015

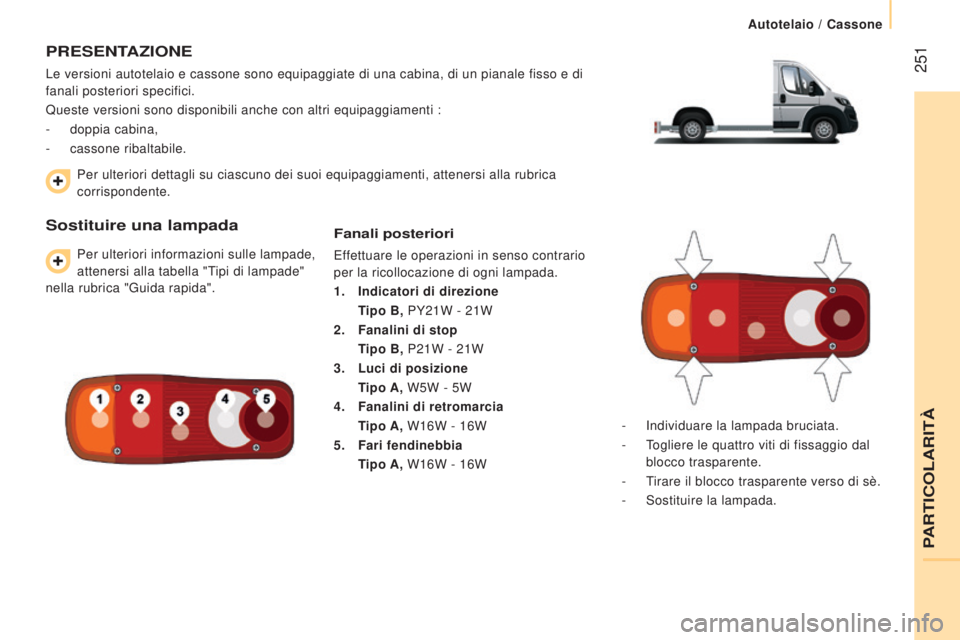

PRESENTAZIONE
Le versioni autotelaio e cassone sono equipaggiate di una cabina, di un \
pianale fisso e di
fanali posteriori specifici.
Queste versioni sono disponibili anche con altri equipaggiamenti :
-
doppia cabina,
-


cassone ribaltabile.
Sostituire una lampada
Per ulteriori informazioni sulle lampade,
attenersi alla tabella "Tipi di lampade"
nella rubrica "Guida rapida".
Fanali posteriori
Effettuare le operazioni in senso contrario
per la ricollocazione di ogni lampada.
1.

Indicatori di direzione
T

ipo B, PY21W - 21W
2.

Fanalini di stop
T

ipo B, P21W - 21W
3.

Luci di posizione
T

ipo A, W5W - 5W
4.

Fanalini di retromarcia
T

ipo A, W16W - 16W
5.

Fari fendinebbia
T

ipo A, W16W - 16W -

Individuare la lampada bruciata.
-


T
ogliere le quattro viti di fissaggio dal
blocco trasparente.
-

T
irare il blocco trasparente verso di sè.
-

Sostituire la lampada.
Per ulteriori dettagli su ciascuno dei suoi equipaggiamenti, attenersi a\
lla rubrica


corrispondente.
PARTICOLARITÀ
Autotelaio / Cassone

252
jumper_it_Chap11_Particularites_ed01-2015

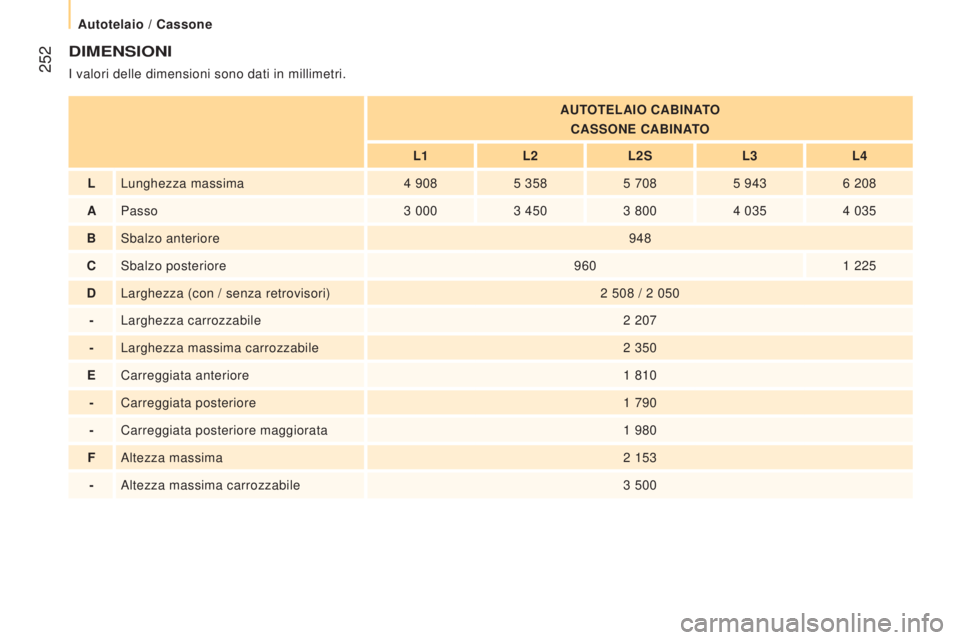

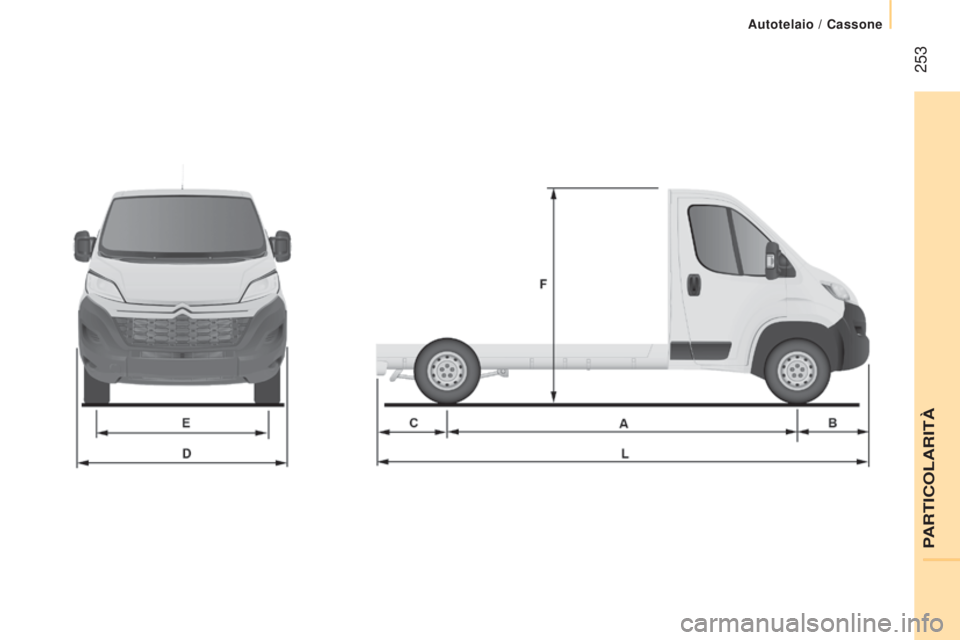

DIMENSIONI
I valori delle dimensioni sono dati in millimetri.
AUTOTELAIO CABINATOCASSONE CABINATO
L1 L2L2S L3L4
L Lunghezza massima 4

908 5

358 5
708 5
9436
208
A Passo 3

000 3

450 3
800 4
0354
035
B Sbalzo anteriore 948
C Sbalzo posteriore 9601
225
D Larghezza (con / senza retrovisori) 2
508 / 2 050
- Larghezza carrozzabile 2
207
- Larghezza massima carrozzabile 2
350
E Carreggiata anteriore 1
810
- Carreggiata posteriore 1
790
- Carreggiata posteriore maggiorata 1
980
F Altezza massima 2
153
- Altezza massima carrozzabile 3
500
Autotelaio / Cassone

253
jumper_it_Chap11_Particularites_ed01-2015
PARTICOLARITÀ
Autotelaio / Cassone

254
jumper_it_Chap11_Particularites_ed01-2015

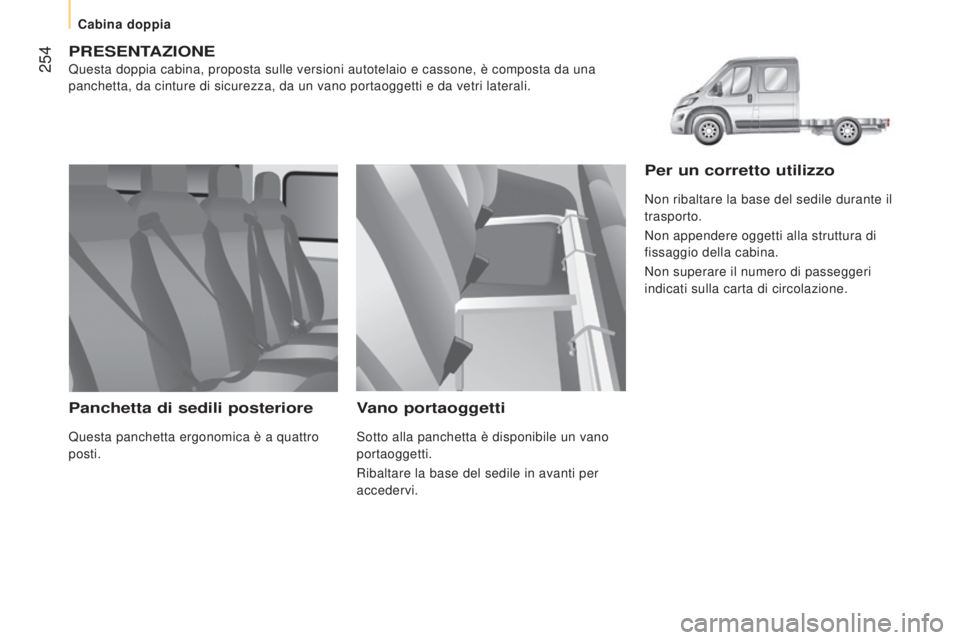

PRESENTAZIONE
Questa doppia cabina, proposta sulle versioni autotelaio e cassone, è\
composta da una
panchetta, da cinture di sicurezza, da un vano portaoggetti e da vetri l\
aterali.
Panchetta di sedili posteriore
Questa panchetta ergonomica è a quattro
posti.
Vano portaoggetti
Sotto alla panchetta è disponibile un vano
portaoggetti.
Ribaltare la base del sedile in avanti per
accedervi.
Per un corretto utilizzo
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Cabina doppia
