2016 CITROEN DS5 HYBRID InstruktionsbØger (in Danish)

31Komfor t

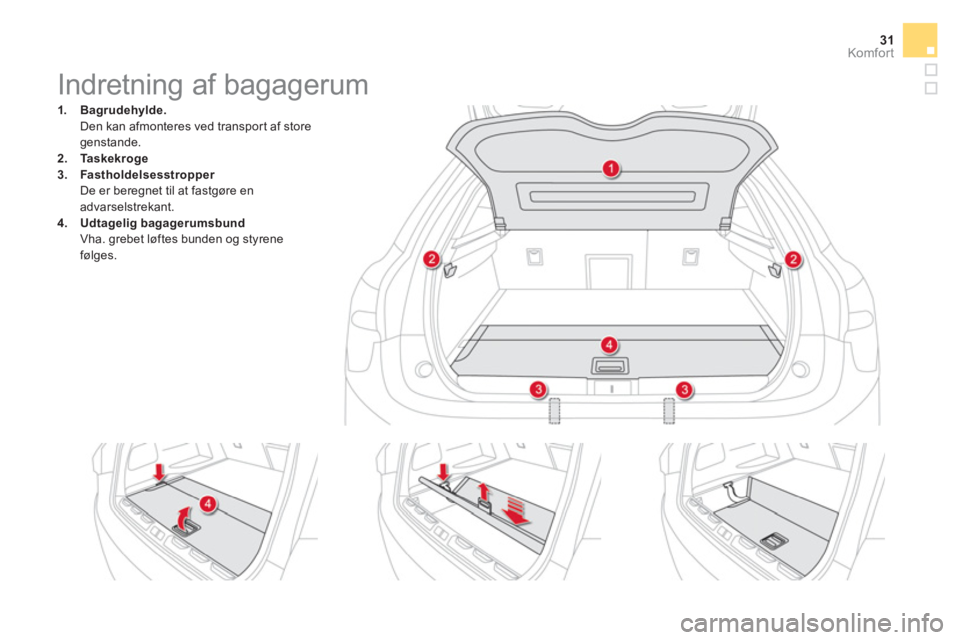

Indretning af bagagerum




1.
Bagrudehylde.


Den kan afmonteres ved transport af store
genstande.

2.
Ta s k e k r o g e


3.
Fastholdelsesstropper


De er beregnet til at fastgøre en
advarselstrekant.

4.
Udtagelig bagagerumsbund


Vha. grebet løftes bunden og styrene
følges.

Hvis bilen skal holde stille med
aktiveret Hybrid4-system, skal
gearvælgeren sættes i frigear N
.
Før alle indgreb i motorrummet skal
du kontrollere, at gearvælgeren er i
position N
, at parkeringsbremsen er
aktiveret og at kontrollampen READY

slukker efter afbrydelse af Hybrid4-
systemet.

6 -trins elektronisk styret manuel gearkasse
med to funktionstilstande:


- Med automatisk
funktion, hvor
gearkassen automatisk styrer gearskiftet.

- Med sekventiel
funktion, hvor føreren
skifter gear manuelt
.
I automatisk funktion er det muligt at skifte gear
med ratkontakterne, f.eks. ved overhaling.
















Elektronisk styret manuel gearkasse (ETG6)



R.
Bakgear


)
Med foden på bremsen løftes
gear vælgeren, hvorefter den flyttes
fremad.

N.
Frigear


)
Mens bremsen er trådt ned, vælges denne
position for at starte bilen.

A.
Automatisk funktion


)
Flyt gearvælgeren bagud for at vælge
denne funktion.

M.
Manuel funktion med sekventielt
gearskifte.


)
Løft gearvælgeren og flyt den bagud
for at vælge denne funktion, og anvend
ratkontakterne til at skifte gear.



Gearvælger



+.
Ratkontakt til højre for rattet for valg af et
højere gear.


)
Tryk bag på ratkontakten "+"
for at skifte til
et højere gear.

-.
Ratkontakt til venstre for rattet for valg af et
lavere gear.


)
Tryk bag på ratkontakten "-"
for at skifte til
et lavere gear.


Ratkontakter


Der høres et lydsignal ved skift til
bakgear.
Det er ikke muligt vha. ratkontakterne at
skifte til frigear eller bakgear eller at gå
ud af bakgear.

33Kørsel


N
Neutral (Frigear).

R
Reverse (Bakgear).

1, 2, 3, 4, 5, 6
Gear med manuel funktion.

A
Denne visning tænder, når den
automatiske funktion vælges. Den slukker,
når der skiftes til manuel funktion.


Visninger i instrumentgruppe
Start af bilen




)
For at star te sættes
gearvælgeren i position N
.



)
Deaktiver parkeringsbremsen ved at
trække i grebet, hvis den automatiske
funktion var frakoblet.

)
Slip gradvist bremsepedalen.
Hvis bilen forlades, sættes
gearvælgeren i position N
, og
Hybrid4-systemet skal afbrydes ved
tændingsafbrydelse (kontrollampen
READY
slukker).



)
Træd på bremsepedalen
,
når en meddelelse vises på
instrumentgruppens display.

)
Træd på bremsepedalen.

)
Start Hybrid4-systemet.


Hvis Hybrid4-systemet ikke aktiveres:


- Hvis N
blinker i instrumentgruppen,
flyttes gearvælgeren til position A

og derefter til position N
.

- Hvis beskeden "Fod på
bremsepedal"
vises, skal du træde
hårdere på bremsepedalen.




)
Vælg en funktion (position A
eller M
) eller
bakgear (position R
).

For at få en optimal acceleration f.eks.
ved overhaling af en anden bil, trædes
der hårdt på speederpedalen, og
overhalingen foretages.


)
Efter start af bilen kan der skiftes til
den automatiske funktion ved at vælge
position A
.



Automatisk funktion



N
vises på instrumentgruppens
display.

Gearkassen fungerer herefter i automatisk
aktiv funktion, uden at føreren udfører nogen
handlinger. Gearkassen vælger hele tiden
det mest velegnede gear ud fra følgende
parametre:


- Kørselsmønster

- Vejprof il

A
eller M1
eller R
vises på
instrumentgruppens display.
)
Hvis parkeringsbremsen deaktiveres,
begynder bilen straks at køre.
Hvis parkeringsbremsen er aktiveret, og
den automatiske funktion aktiveres, skal du
træde speederpedalen gradvist ned.

Ved hurtig acceleration i manuel
funktion skiftes der ikke til et højere
gear, uden at føreren aktiverer
ratkontakterne.
Bilen må aldrig sættes i frigear N
, mens
den kører.


Når bilen kører med meget lav
hastighed, registreres det først, når
bilen holder stille. En kontrollampe
vises på instrumentgruppens display.
Sæt kun bilen i bakgear R
, når
den holder stille, og foden er på
bremsepedalen. Med dette gearskift kan der f.eks. fortages
en overhaling, samtidig med at du forbliver i
automatisk funktion.


)
Aktiver ratkontakterne +
eller -
.
Gearkassen tilkobler det ønskede gear, hvis
motorens omdrejningstal giver mulighed for
det. A
forbliver vist på instrumentgruppen.


Manuel funktion




)
Når bilen er startet, kan du skifte til manuel
funktion ved at vælge positionen M
.

)
Aktiver ratkontakten +
eller -
.

Der kan kun skiftes til det pågældende gear,
hvis motorens omdrejningstal giver mulighed
for det. Motoren er stadig aktiveret.
Det er ikke nødvendigt at slippe
speederpedalen under gearskift.
Under opbremsning eller hastighedsreduktion
gearer gearkassen automatisk ned, så bilen
kører i det rigtige gear.


Manuelt gearskifte



A
vises ikke længere,
og de valgte gear M1...
M6
vises successivt på
instrumentgruppens display. Efter et øjeblik uden aktivering af
ratkontakterne, styrer gearkassen igen gearene
automatisk.

35Kørsel

Standsning af bilen
Funktionsfejl


Kontroller, inden bilen forlades,
at parkeringsbremselamperne
i instrumentgruppen og i
betjeningsgrebet lyser konstant.

Sæt gearvælgeren i position A
eller
R
, inden tændingen afbrydes, for
at blokere bilen uden at aktivere
parkeringsbremsen.
I tilfælde af batterisvigt er det vigtigt at
lægge en kile mod et af hjulene for at
blokere bilen.

Før Hybrid4-systemet afbrydes, sættes
gearvælgeren i position N
.
Når Hybrid4-systemet afbrydes, aktiveres den
elektriske parkeringsbremse automatisk.
Hvis den automatiske funktion deaktiveres, skal
du aktivere parkeringsbremsen manuelt for at
blokere bilen.

Efterlad aldrig børn alene i bilen, når
Hybrid4-systemet er aktiveret.

Af sikkerhedsmæssige hensyn
aktiveres denne funktion kun, hvis du
træder på bremsepedalen ved skift til
fremadgående gear eller bakgear.
Funktionen deaktiveres, hvis venstre
fordør åbnes. Den genaktiveres ved,
at døren lukkes, og der trædes på
bremse- eller speederpedalen.


Automatisk kørsel

Med denne funktion er meget nemt at
manøvrere bilen med lav hastighed
(parkeringsmanøvre, køkørsel, osv.).
Når Hybrid4-systemet er aktiveret, bilen holder
stille og parkeringsbremsen er deaktiveret:


)
Træd på bremsepedalen.

)
Sæt gearvælgeren i position A
, R
eller M
.

)
Slip gradvist bremsepedalen.
Bilen begynder straks at køre og når gradvist
op på ca. 10 km/t uden at accelerere.
Når tændingen er tilsluttet,
og denne kontrollampe lyser,
samtidig med at der høres
et lydsignal, og en besked
vises på instrumentgruppens display, er det
tegn på en funktionsfejl ved gearkassen.
Få systemet efterset på et aut. CITROËN-
værksted eller et andet kvalificeret værksted.

Vaskehal eller -tunnel


Visse vaskehaller eller -tunneller (hvor bilen bliver kørt frem på et transportbånd) kræver, at parkeringsbremsen er deaktiveret under vaskeproceduren.
Med Hybrid4-systemet aktiveret, kontrollampen READY
tændt,
og parkeringsbremsen deaktiveret:


)
Sæt gearvælgeren i position N
.

)
Afbryd Hybrid4-systemet (tryk på knappen " START/STOP
").
Parkeringsbremsen aktiveres automatisk og kontrollampen
READY
slukker i instrumentgruppen.

)
Tilslut tændingen igen (tryk på knappen " START/STOP
")
uden at træde på bremsepedalen. Kontrollampen READY

forbliver slukket.

)
Deaktiver parkeringsbremsen med det manuelle greb,
samtidig med at bremsepedalen trædes ned.

)
Afbryd tændingen (tryk på knappen " START/STOP
" uden
at træde på bremsepedalen), efter at have kontrolleret at
parkeringsbremsen stadig er deaktiveret.



Hvis HDi-motoren var på standby, genstarter den med det
samme.
Hvis HDi-motoren er i gang, vil funktionen fortsætte uden
tidsbegrænsning.
Med Hybrid4-systemet aktiveret, kontrollampen READY
tændt,
og parkeringsbremsen deaktiveret:


)
Sæt gearvælgeren i position N
( AUTO
-funktion).

)
Træd på bremsepedalen, og tryk på knappen " ECO OFF
".



Vaskehaller eller -tunneller, hvor HDi-motoren skal
være standset.
Vaskehaller eller -tunneller, hvor HDi-motoren ikke
skal være standset.

Hvis det er muligt på din bil, deaktiveres den elektriske parkeringsbremses automatiske funktion via konfigurationsmenuen for bilens udstyr.

37Praktiske informationer

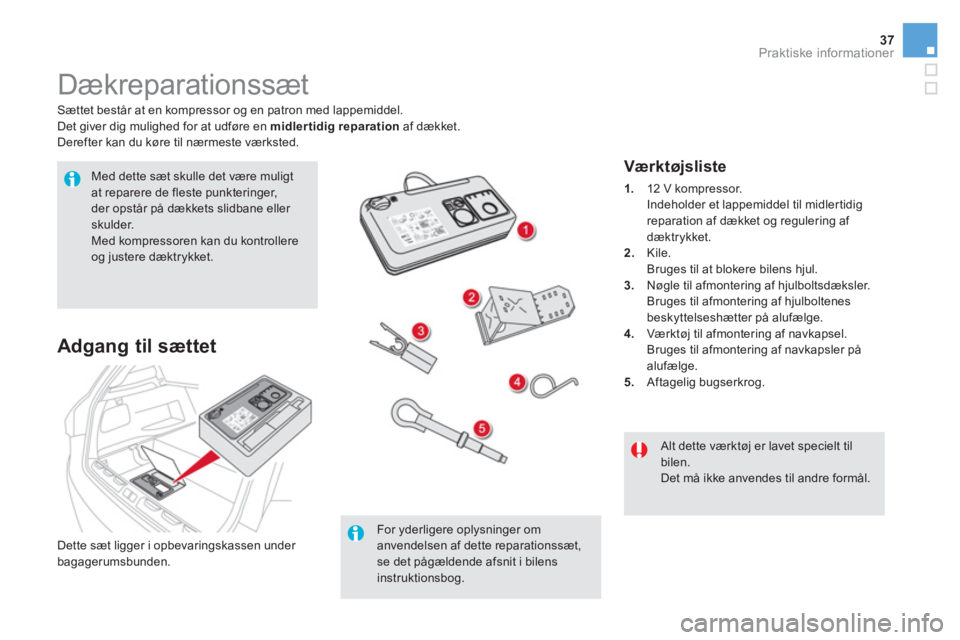

Dækreparationssæt


Sættet består at en kompressor og en patron med lappemiddel.
Det giver dig mulighed for at udføre en midlertidig reparation
af dækket.
Derefter kan du køre til nærmeste værksted.

Med dette sæt skulle det være muligt
at reparere de fleste punkteringer,
der opstår på dækkets slidbane eller
skulder.
Med kompressoren kan du kontrollere
og justere dæktrykket.

For yderligere oplysninger om
anvendelsen af dette reparationssæt,
se det pågældende afsnit i bilens
instruktionsbog.

Alt dette værktøj er lavet specielt til
bilen.
Det må ikke anvendes til andre formål.



Adgang til sættet














Vær k t øjsliste



1.
12 V kompressor.
Indeholder et lappemiddel til midlertidig
reparation af dækket og regulering af
dæktrykket.

2.
Kile.
Bruges til at blokere bilens hjul.

3.
Nøgle til afmontering af hjulboltsdæksler.
Bruges til afmontering af hjulboltenes
beskyttelseshætter på alufælge.

4.
Værktøj til afmontering af navkapsel.
Bruges til afmontering af navkapsler på
alufælge.

5.
Aftagelig bugserkrog.

Dette sæt ligger i opbevaringskassen under
bagagerumsbunden.

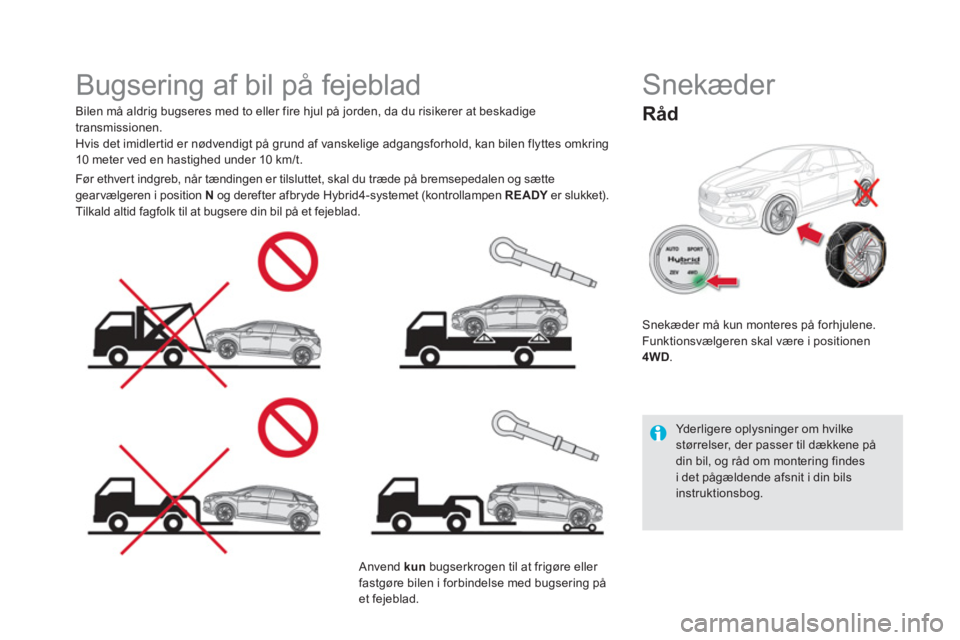

Bugsering af bil på fejeblad


Bilen må aldrig bugseres med to eller fire hjul på jorden, da du risikerer at beskadige
transmissionen.
Hvis det imidlertid er nødvendigt på grund af vanskelige adgangsforhold, kan bilen flyttes omkring
10 meter ved en hastighed under 10 km/t.

Anvend kun
bugserkrogen til at frigøre eller
fastgøre bilen i forbindelse med bugsering på
et fejeblad.

Før ethvert indgreb, når tændingen er tilsluttet, skal du træde på bremsepedalen og sætte
gearvælgeren i position N
og derefter afbryde Hybrid4-systemet (kontrollampen READY
er slukket).
Tilkald altid fagfolk til at bugsere din bil på et fejeblad.









Snekæder


Råd


Snekæder må kun monteres på forhjulene.
Funktionsvælgeren skal være i positionen
4WD
.

Yderligere oplysninger om hvilke
størrelser, der passer til dækkene på
din bil, og råd om montering findes
i det pågældende afsnit i din bils
instruktionsbog.
