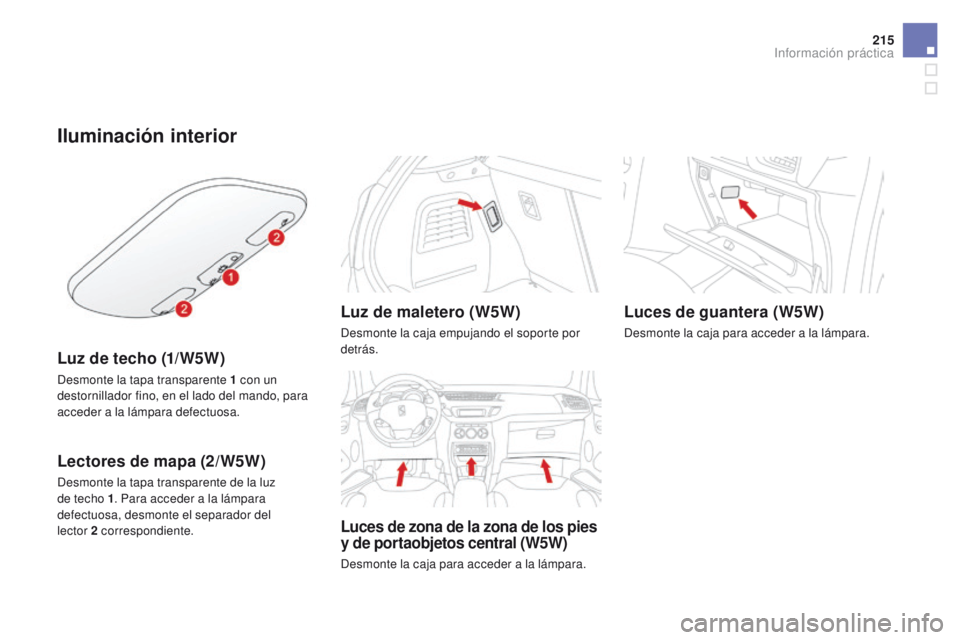

Iluminación interior
Luz de techo (1/W5W)
Desmonte la tapa transparente 1 con un
d estornillador fino, en el lado del mando, para
acceder a la lámpara defectuosa.
Lectores de mapa (2/W5W)
Desmonte la tapa transparente de la luz
de techo 1 . Para acceder a la lámpara
defectuosa, desmonte el separador del
lector 2
correspondiente.
Luz de maletero (W5W)
Desmonte la caja empujando el soporte por
detrás.
Luces de zona de la zona de los pies
y de portaobjetos central (W5W)
Desmonte la caja para acceder a la lámpara.
Luces de guantera (W5W)
Desmonte la caja para acceder a la lámpara.
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

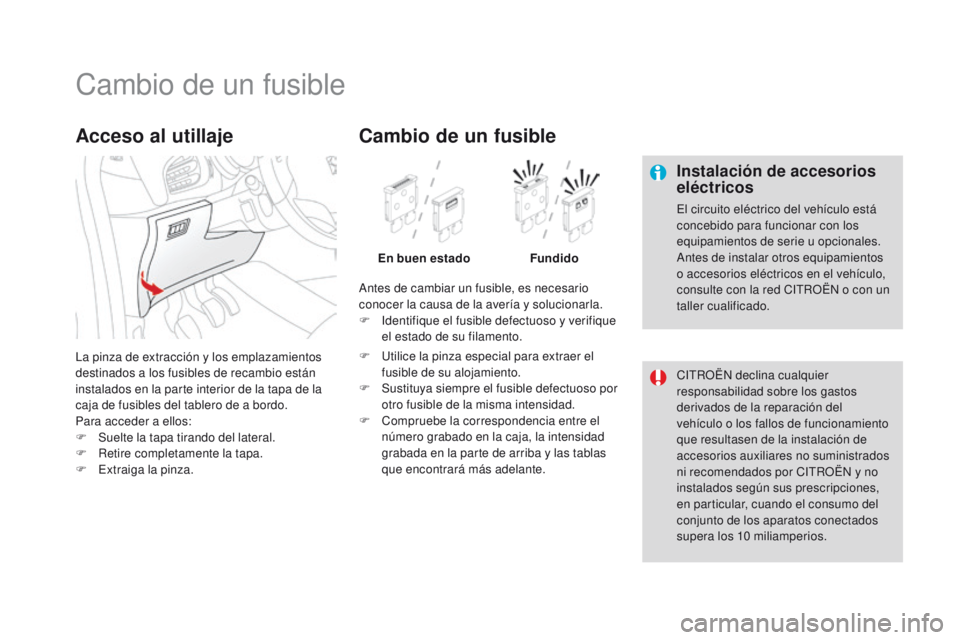

Cambio de un fusible
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
concebido para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la red CITROËN o con un
taller cualificado.
CITROËN declina cualquier
responsabilidad sobre los gastos
derivados de la reparación del
vehículo o los fallos de funcionamiento
que resultasen de la instalación de
accesorios auxiliares no suministrados
ni recomendados por CITROËN y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los aparatos conectados
supera los 10

miliamperios.
La pinza de extracción y los emplazamientos
destinados a los fusibles de recambio están
instalados en la parte interior de la tapa de la
caja de fusibles del tablero de a bordo.
Para acceder a ellos:
F

S

uelte la tapa tirando del lateral.
F

R

etire completamente la tapa.
F

E

xtraiga la pinza.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F
I
dentifique el fusible defectuoso y verifique
el estado de su filamento.
Cambio de un fusible
En buen estado Fundido
F

U
tilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte de arriba y las tablas
que encontrará más adelante.

217
DS3_es_Chap08_info-pratiques_ed01-2015
Fusibles en el tablero de a
bordo
La caja de fusibles está situada en la parte
inferior del tablero de a bordo (lado izquierdo).
Acceso a los fusibles
F Ver apartado "Acceso al utillaje".
Tablas de fusibles
Fusible N°Intensidad Funciones
FH36 5
ACaja de servicio remolque
FH37 -No utilizado
FH38 20
AAmplificador Hi-Fi
FH39 20
AAsientos calefactados
FH40 40
ACaja de servicio remolque
Fusible N° Intensidad Funciones
F1 15


ALimpialuneta
F2 -No utilizado
F3 5
ACalculador de airbags y pretensores pirotécnicos
F4 10


AAire acondicionado, contactor de embrague, retrovisor
electrocromo, bomba de filtro de partículas (diésel), toma de
diagnosis, caudalímetro de aire (diésel)
F5 30
APletina de elevalunas, mando de elevalunas del
acompañante, motor de elevalunas delanteros
F6 30
AMotor de elevalunas del conductor
F7 5
ALuz de techo, luz de guantera
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

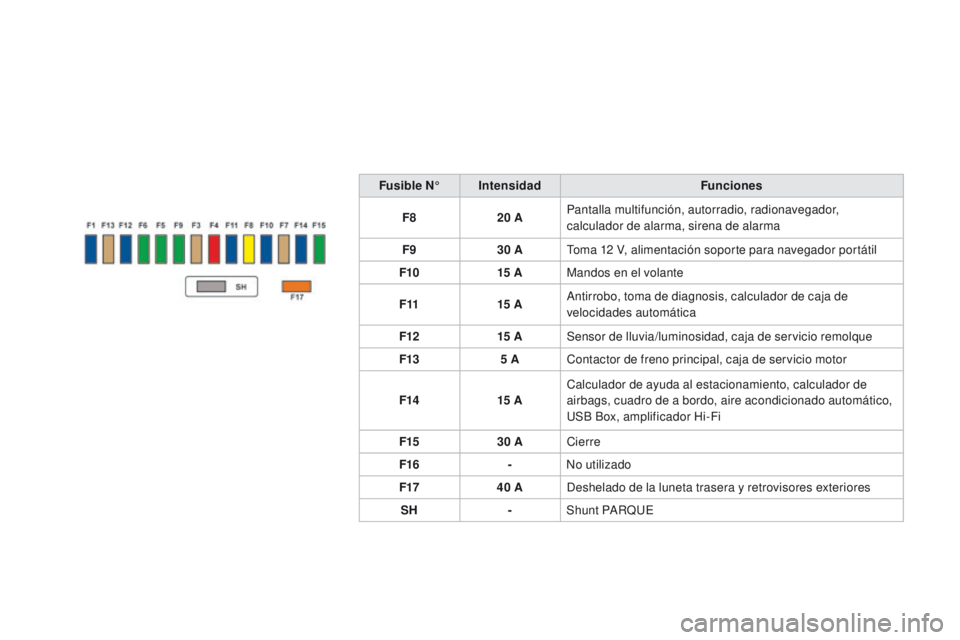

Fusible N°Intensidad Funciones
F8 20
APantalla multifunción, autorradio, radionavegador,
calculador de alarma, sirena de alarma
F9 30
AToma 12
V, alimentación soporte para navegador portátil
F10 15


AMandos en el volante
F11 15


AAntirrobo, toma de diagnosis, calculador de caja de
velocidades automática
F12 15


ASensor de lluvia/luminosidad, caja de servicio remolque
F13 5
AContactor de freno principal, caja de servicio motor
F14 15


ACalculador de ayuda al estacionamiento, calculador de
airbags, cuadro de a bordo, aire acondicionado automático,
USB Box, amplificador Hi-Fi
F15 30
ACierre
F16 -No utilizado
F17 40
ADeshelado de la luneta trasera y retrovisores exteriores
SH -Shunt PARQUE

219
DS3_es_Chap08_info-pratiques_ed01-2015

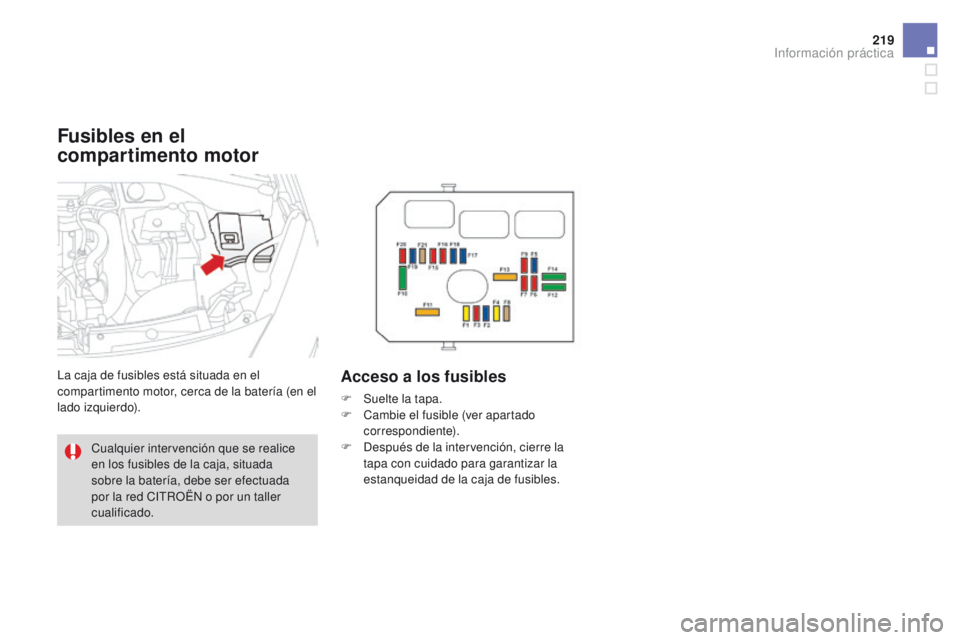

Fusibles en el
compartimento motor
La caja de fusibles está situada en el
compartimento motor, cerca de la batería (en el
lado izquierdo).Acceso a los fusibles
F Suelte la tapa.
F C ambie el fusible (ver apartado
correspondiente).
F

D
espués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Cualquier intervención que se realice
en los fusibles de la caja, situada
sobre la batería, debe ser efectuada
por la red CITROËN o por un taller
cualificado.
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

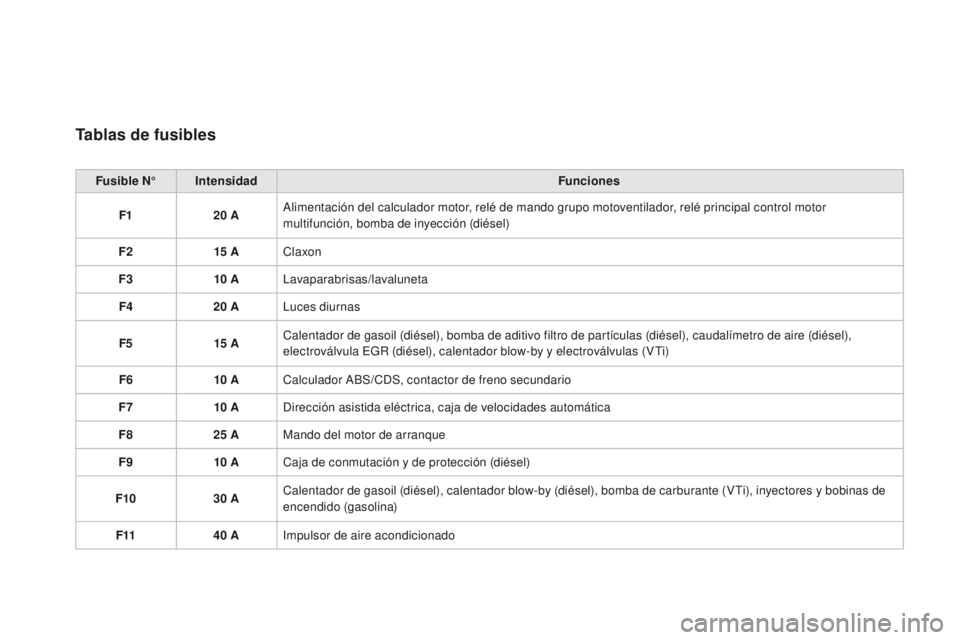

Tablas de fusibles
Fusible N°Intensidad Funciones
F1 20
AAlimentación del calculador motor, relé de mando grupo motoventilador, relé principal control motor
multifunción, bomba de inyección (diésel)
F2 15


AClaxon
F3 10


ALavaparabrisas/lavaluneta
F4 20
ALuces diurnas
F5 15


ACalentador de gasoil (diésel), bomba de aditivo filtro de partículas (diésel), caudalímetro de aire (diésel),
electroválvula EGR (diésel), calentador blow-by y electroválvulas (VTi)
F6 10


ACalculador ABS/CDS, contactor de freno secundario
F7 10


ADirección asistida eléctrica, caja de velocidades automática
F8 25
AMando del motor de arranque
F9 10


ACaja de conmutación y de protección (diésel)
F10 30
ACalentador de gasoil (diésel), calentador blow-by (diésel), bomba de carburante (VTi), inyectores y bobinas de
encendido (gasolina)
F11 40
AImpulsor de aire acondicionado

221
DS3_es_Chap08_info-pratiques_ed01-2015
Fusible N°Intensidad Funciones
F12 30
APequeña/Gran velocidad limpiaparabrisas
F13 40
AAlimentación de caja de servicio inteligente (+ después de
contacto)
F14 30
AAlimentación Valvetronic (VTi)
F15 10


ALuz de carretera derecha
F16 10


ALuz de carretera izquierda
F17 15


ALuz de cruce izquierda
F18 15


ALuz de cruce derecha
F19 15


ASondas de oxígeno y electroválvulas (VTi), electroválvulas
(diésel), electroválvula EGR (diésel)
F20 10


ABombas, termostato pilotado (VTi), electroválvula de
distribución (THP), sonda de agua en gasoil (diésel)
F21 5
AAlimentación del mando del grupo motoventilador, ABS/
CDS, bomba turbo (THP)
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

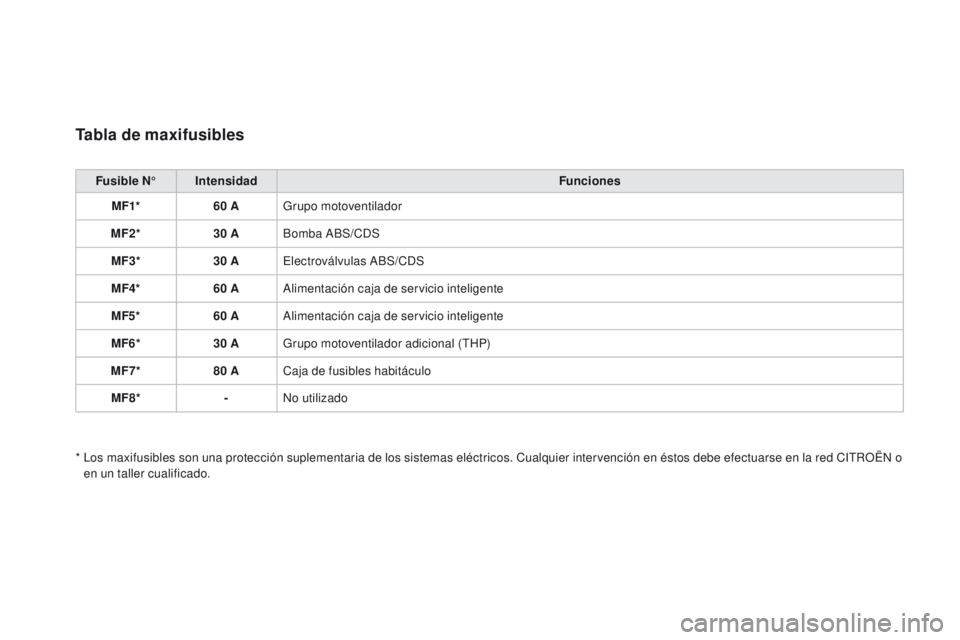

Tabla de maxifusibles
Fusible N°Intensidad Funciones
MF1* 60
AGrupo motoventilador
MF2* 30
ABomba ABS/CDS
MF3* 30
AElectroválvulas ABS/CDS
MF4* 60
AAlimentación caja de servicio inteligente
MF5* 60
AAlimentación caja de servicio inteligente
MF6* 30
AGrupo motoventilador adicional (THP)
MF7* 80
ACaja de fusibles habitáculo
MF8* -No utilizado
*

L

os maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos debe efectuarse en la red CITROËN o
en un taller cualificado.
