207
DS3_es_Chap08_info-pratiques_ed01-2015
Se recomienda encarecidamente
practicar el montaje de las cadenas
antes de utilizarlas sobre nieve, en
suelo plano y seco.

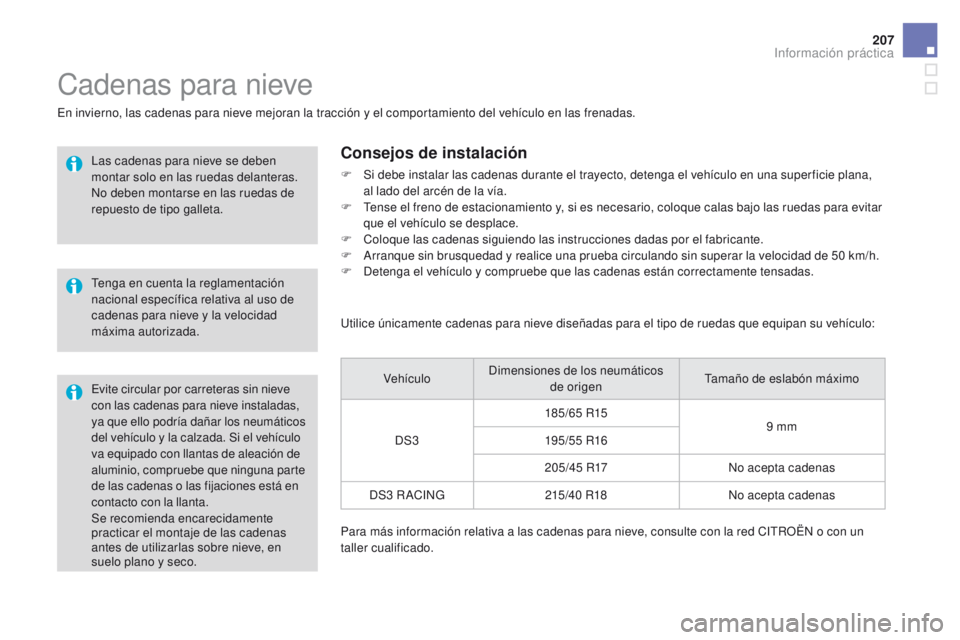

Cadenas para nieve
En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en las frenadas.Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta.
Tenga en cuenta la reglamentación
nacional específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada.
Evite circular por carreteras sin nieve
con las cadenas para nieve instaladas,
ya que ello podría dañar los neumáticos
del vehículo y la calzada. Si el vehículo
va equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
Consejos de instalación
F Si debe instalar las cadenas durante el trayecto, detenga el vehículo en una super ficie plana, al lado del arcén de la vía.
F

T
ense el freno de estacionamiento y, si es necesario, coloque calas bajo las ruedas para evitar
que el vehículo se desplace.
F

C
oloque las cadenas siguiendo las instrucciones dadas por el fabricante.
F

A
rranque sin brusquedad y realice una prueba circulando sin superar la velocidad de 50 km/h.
F

D
etenga el vehículo y compruebe que las cadenas están correctamente tensadas.
Utilice únicamente cadenas para nieve diseñadas para el tipo de ruedas que equipan su vehículo:
Vehículo Dimensiones de los neumáticos
de origen Tamaño de eslabón máximo
DS3 185/65


R159
mm
195/55


R16
2 0 5 /4 5


R17No acepta cadenas
DS3


R ACING 215/40


R18No acepta cadenas
Para más información relativa a las cadenas para nieve, consulte con la red CITROËN o con un
taller cualificado.
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015
Cambio de una lámpara
Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F

U
tilice una esponja, agua y jabón o
un producto con pH neutro.
F

S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz
y la junta de estanqueidad.
Luces delanteras halógenas
1. Indicadores de dirección (PY21W ámbar)
2. L uces de posición (W5W)
3.
L

uces de carretera (H1-55W)
4.
L

uces de cruce (H7-55W)
5.
F

aros antiniebla (PSX24W)
6.
L

uces diurnas de LED (diodos)
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F

N

o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.

209
DS3_es_Chap08_info-pratiques_ed01-2015

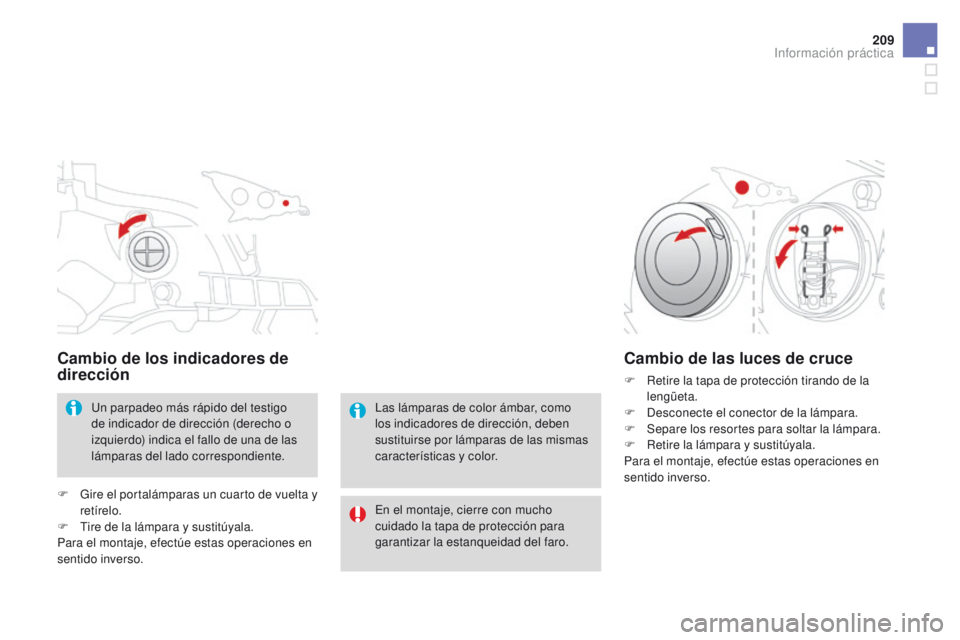

Cambio de los indicadores de
dirección
Un parpadeo más rápido del testigo
de indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente.
F

G

ire el portalámparas un cuarto de vuelta y
retírelo.
F

T

ire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de cruce
F Retire la tapa de protección tirando de la lengüeta.
F

D
esconecte el conector de la lámpara.
F

S
epare los resortes para soltar la lámpara.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
En el montaje, cierre con mucho
cuidado la tapa de protección para
garantizar la estanqueidad del faro.
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

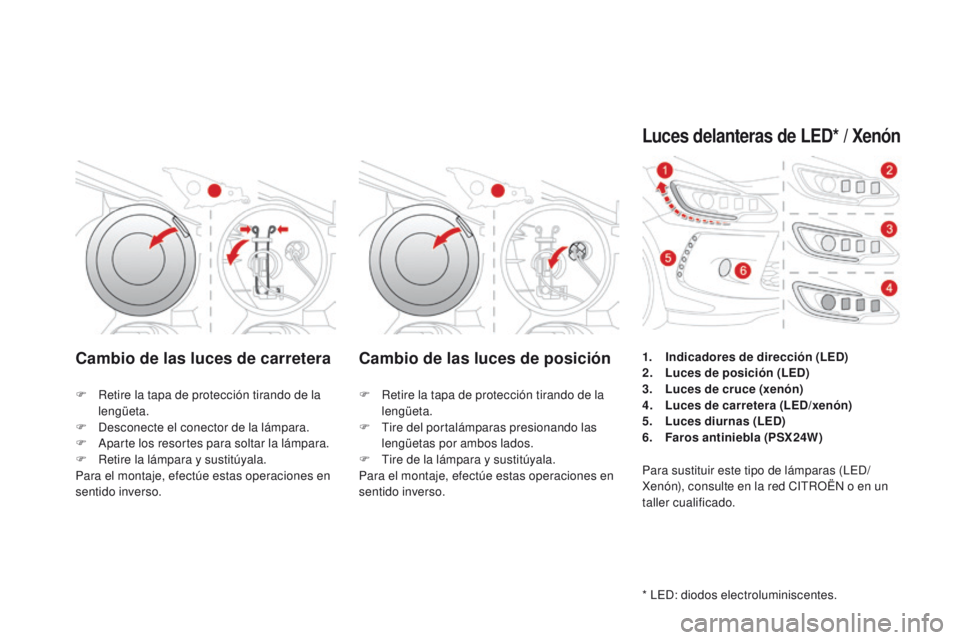

Cambio de las luces de carreteraCambio de las luces de posición
F Retire la tapa de protección tirando de la
lengüeta.
F

D
esconecte el conector de la lámpara.
F

A
parte los resortes para soltar la lámpara.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso. F
R etire la tapa de protección tirando de la
lengüeta.
F

T
ire del portalámparas presionando las
lengüetas por ambos lados.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces delanteras de LED* / Xenón
* LED: diodos electroluminiscentes. 1.
I
ndicadores de dirección (LED)
2.
L
uces de posición (LED)
3.
L
uces de cruce (xenón)
4.
L
uces de carretera (LED/xenón)
5.
L
uces diurnas (LED)
6.
F
aros antiniebla (PSX24W)
Para sustituir este tipo de lámparas (LED/
Xenón), consulte en la red CITROËN o en un
taller cualificado.

2 11
DS3_es_Chap08_info-pratiques_ed01-2015
Para adquirir el módulo, póngase en contacto con la Red CITROËN o con un taller cualificado.
También puede consultar con la Red CITROËN o con un taller cualificado en caso de
dificultades para cambiar las lámparas.

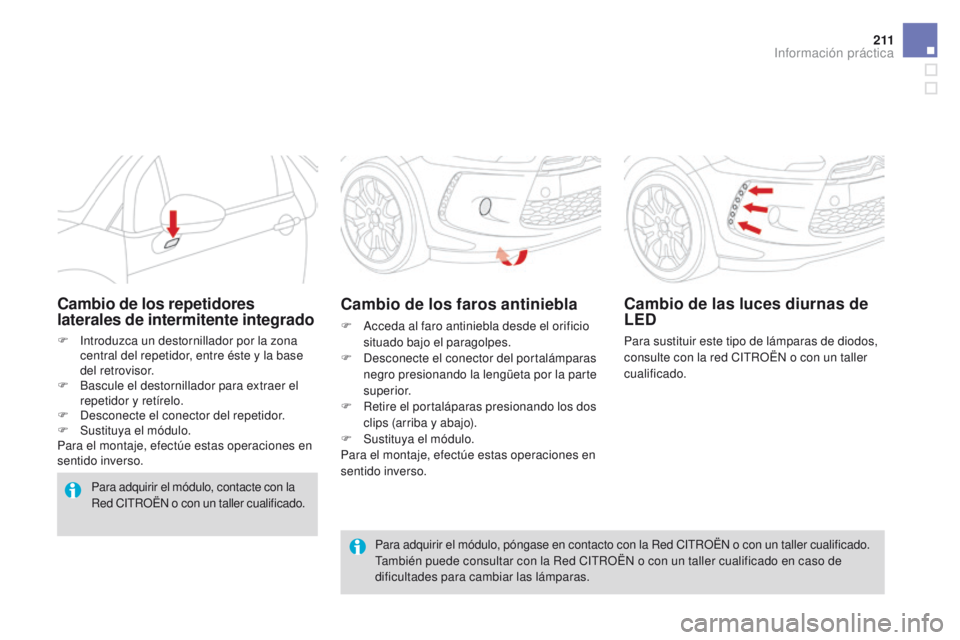

Cambio de los faros antiniebla
F Acceda al faro antiniebla desde el orificio situado bajo el paragolpes.
F

D
esconecte el conector del portalámparas
negro presionando la lengüeta por la parte
superior.
F

R
etire el portaláparas presionando los dos
clips (arriba y abajo).
F

S
ustituya el módulo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de los repetidores
laterales de intermitente integrado
F Introduzca un destornillador por la zona central del repetidor, entre éste y la base
del retrovisor.
F

B
ascule el destornillador para extraer el
repetidor y retírelo.
F

D
esconecte el conector del repetidor.
F

S
ustituya el módulo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para adquirir el módulo, contacte con la
Red CITROËN o con un taller cualificado.
Cambio de las luces diurnas de
LED
Para sustituir este tipo de lámparas de diodos,
consulte con la red CITROËN o con un taller
cualificado.
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

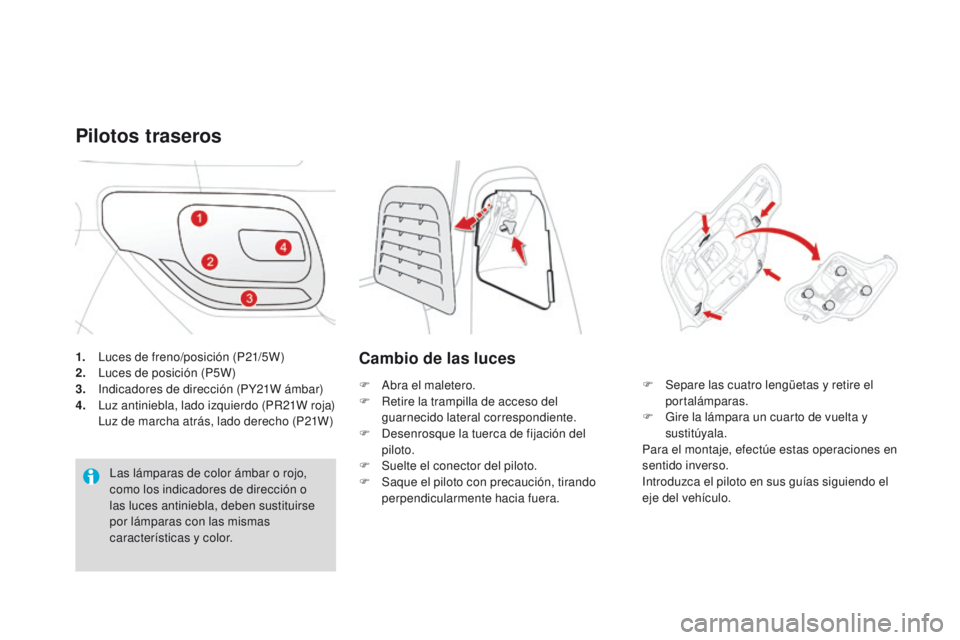

1. Luces de freno/posición (P21/5W)
2. Luces de posición (P5W)
3.
I

ndicadores de dirección (PY21W ámbar)
4.
L

uz antiniebla, lado izquierdo (PR21W roja)
L

uz de marcha atrás, lado derecho (P21W)
Pilotos traseros
Las lámparas de color ámbar o rojo,
como los indicadores de dirección o
las luces antiniebla, deben sustituirse
por lámparas con las mismas
características y color.
Cambio de las luces
F Abra el maletero.
F R etire la trampilla de acceso del
guarnecido lateral correspondiente.
F

D
esenrosque la tuerca de fijación del
piloto.
F

S
uelte el conector del piloto.
F

Sa
que el piloto con precaución, tirando
perpendicularmente hacia fuera. F
S epare las cuatro lengüetas y retire el
portalámparas.
F

G
ire la lámpara un cuarto de vuelta y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Introduzca el piloto en sus guías siguiendo el
eje del vehículo.

213
DS3_es_Chap08_info-pratiques_ed01-2015
Cambio de los indicadores de
dirección (4) y de la luz antiniebla
o de marcha atrás (5)
F Gire la lámpara un cuarto de vuelta y sustitúyala.
Cambio de las luces de posición
y de freno de LED (diodos)
Para sustituir este tipo de lámparas de diodos,
consulte en la red CITROËN o en un taller
cualificado.

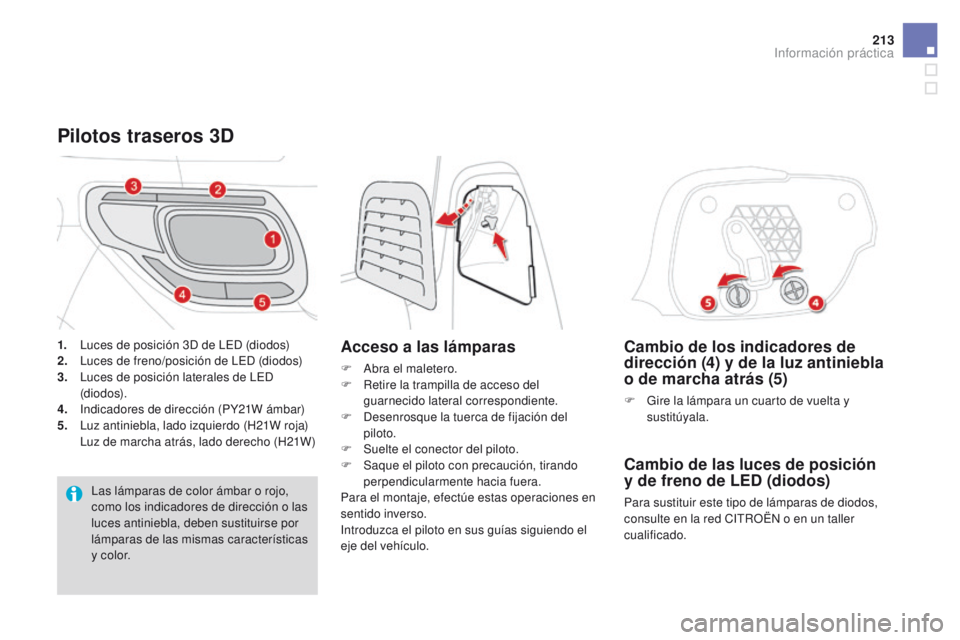

Pilotos traseros 3D
Acceso a las lámparas
F Abra el maletero.
F R etire la trampilla de acceso del
guarnecido lateral correspondiente.
F

D
esenrosque la tuerca de fijación del
piloto.
F

S
uelte el conector del piloto.
F

Sa
que el piloto con precaución, tirando
perpendicularmente hacia fuera.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Introduzca el piloto en sus guías siguiendo el
eje del vehículo.
1.
L

uces de posición 3D de LED (diodos)
2. L
uces de freno/posición de LED (diodos)
3. L
uces de posición laterales de LED
(di o d o s).
4.
I

ndicadores de dirección (PY21W ámbar)
5.
L

uz antiniebla, lado izquierdo (H21W roja)
L

uz de marcha atrás, lado derecho (H21W) Las lámparas de color ámbar o rojo,
como los indicadores de dirección o las
luces antiniebla, deben sustituirse por
lámparas de las mismas características
y color.
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

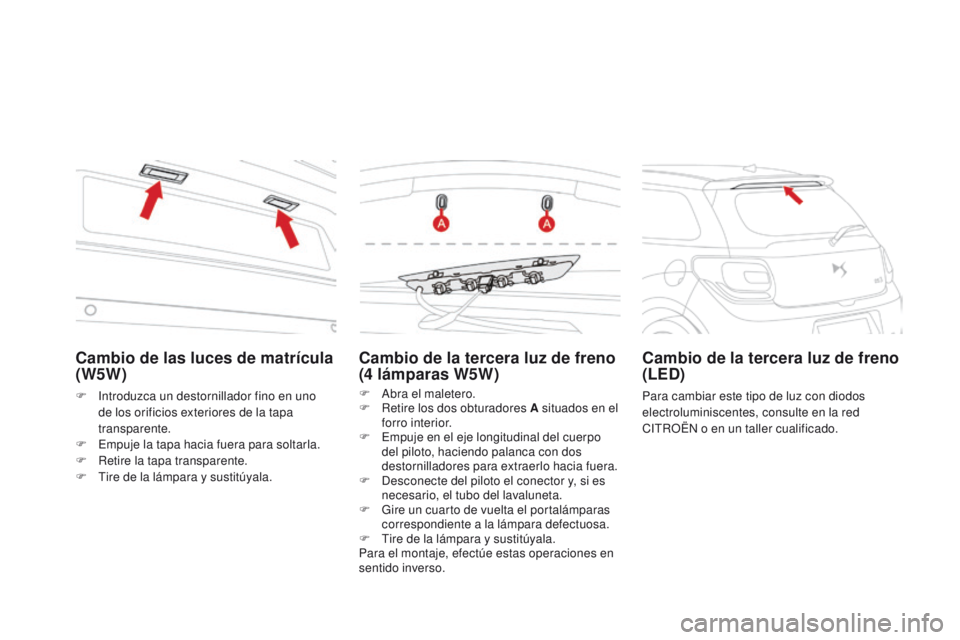

Cambio de la tercera luz de freno
(4 lámparas W5W)
F Abra el maletero.
F
R etire los dos obturadores A situados en el
forro interior.
F

E
mpuje en el eje longitudinal del cuerpo
del piloto, haciendo palanca con dos
destornilladores para extraerlo hacia fuera.
F

D
esconecte del piloto el conector y, si es
necesario, el tubo del lavaluneta.
F

G
ire un cuarto de vuelta el portalámparas
correspondiente a la lámpara defectuosa.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de la tercera luz de freno
(LED)
Para cambiar este tipo de luz con diodos
electroluminiscentes, consulte en la red
CITROËN o en un taller cualificado.
Cambio de las luces de matrícula
(W5W)
F Introduzca un destornillador fino en uno
de los orificios exteriores de la tapa
transparente.
F

E
mpuje la tapa hacia fuera para soltarla.
F

R
etire la tapa transparente.
F

T
ire de la lámpara y sustitúyala.
