Depósito de carburanteCapacidad del depósito: aproximadamente 50 litros (gasolina) o 46 litros (diésel); o 33 litros
( GPL); (según versión: aprox. 30 litros - gasolina o diésel-).
Reserva de carburante
Llenado
Una etiqueta pegada en el interior de la tapa
recuerda el tipo de carburante que debe
utilizarse en función de la motorización.
Los repostajes de carburante deben ser
superiores a 7
litros para que el indicador de
nivel los tenga en cuenta.
La llave no podrá retirarse de la
cerradura hasta haber colocado el
tapón del depósito.
La apertura del tapón puede generar
un ruido de aspiración de aire
debido a la depresión provocada
por la estanqueidad del circuito de
carburante, que es completamente
normal.
Para repostar con total seguridad:
F

A
pague imperativamente el motor.
F

A
bra la tapa de carburante.
F

I
ntroduzca la llave en el tapón y gírela
hacia la izquierda. F
R etire el tapón y engánchelo en el soporte
situado en la cara interior de la tapa.
F

L
lene el depósito, pero no insista
después del 3
er cor te de la pistola ,
ya que ello podría ocasionar fallos de
funcionamiento.
Una vez terminado el repostaje:
F

P

onga el tapón.
F

G

ire la llave hacia la derecha y retírela del
tapón.
F

Ci

erre la tapa.
Cuando se alcanza la reserva de
carburante, este testigo se enciende
en el cuadro de a bordo. Cuando se
enciende por primera vez, quedan
aproximadamente 5


litros
de
carburante en el depósito.
Con el Stop & Start, nunca efectúe
un repostaje de carburante cuando
el motor esté en modo STOP. Corte
imperativamente el contacto con la llave.
Reposte sin falta para evitar quedarse
inmovilizado.
En caso de agotar la reserva (diésel), consulte
el capítulo "Revisiones".

185
DS3_es_Chap08_info-pratiques_ed01-2015

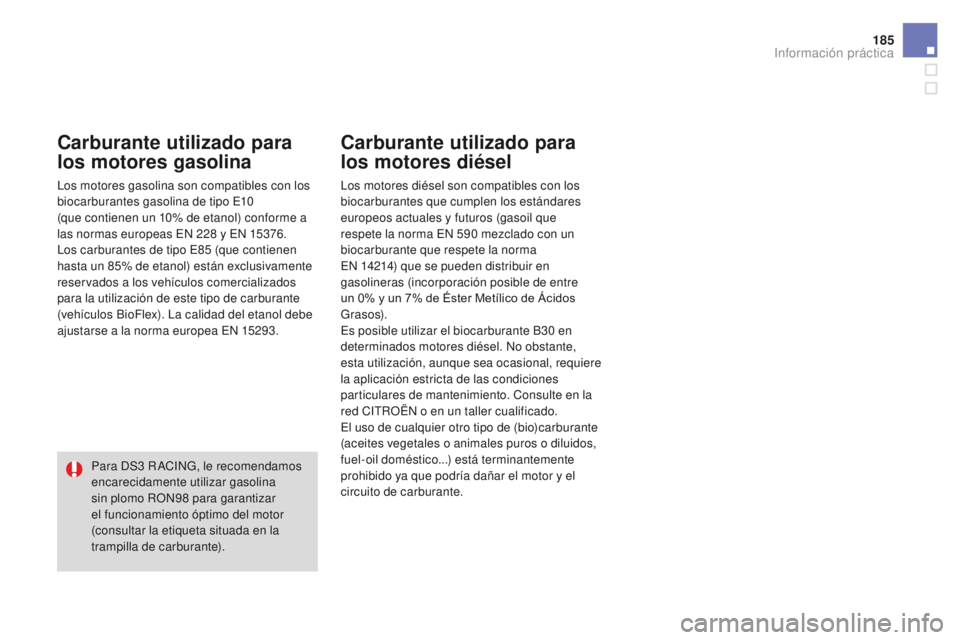

Carburante utilizado para
los motores gasolina
Los motores gasolina son compatibles con los
biocarburantes gasolina de tipo E10
(que contienen un 10% de etanol) conforme a
las normas europeas EN 228
y EN 15376.
Los carburantes de tipo E85
(que contienen
hasta un 85% de etanol) están exclusivamente
reservados a los vehículos comercializados
para la utilización de este tipo de carburante
(vehículos BioFlex). La calidad del etanol debe
ajustarse a la norma europea EN 15293.
Carburante utilizado para
los motores diésel
Los motores diésel son compatibles con los
biocarburantes que cumplen los estándares
europeos actuales y futuros (gasoil que
respete la norma EN 590
mezclado con un
biocarburante que respete la norma
EN 14214) que se pueden distribuir en
gasolineras (incorporación posible de entre
un 0% y un 7% de Éster Metílico de Ácidos
Grasos).
Es posible utilizar el biocarburante B30
en
determinados motores diésel. No obstante,
esta utilización, aunque sea ocasional, requiere
la aplicación estricta de las condiciones
particulares de mantenimiento. Consulte en la
red CITROËN o en un taller cualificado.
El uso de cualquier otro tipo de (bio)carburante
(aceites vegetales o animales puros o diluidos,
fuel-oil doméstico...) está terminantemente
prohibido ya que podría dañar el motor y el
circuito de carburante.
Para DS3

R ACING, le recomendamos
encarecidamente utilizar gasolina
sin plomo RON98


para garantizar
el funcionamiento óptimo del motor
(consultar la etiqueta situada en la
trampilla de carburante).
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015
* Según destino.

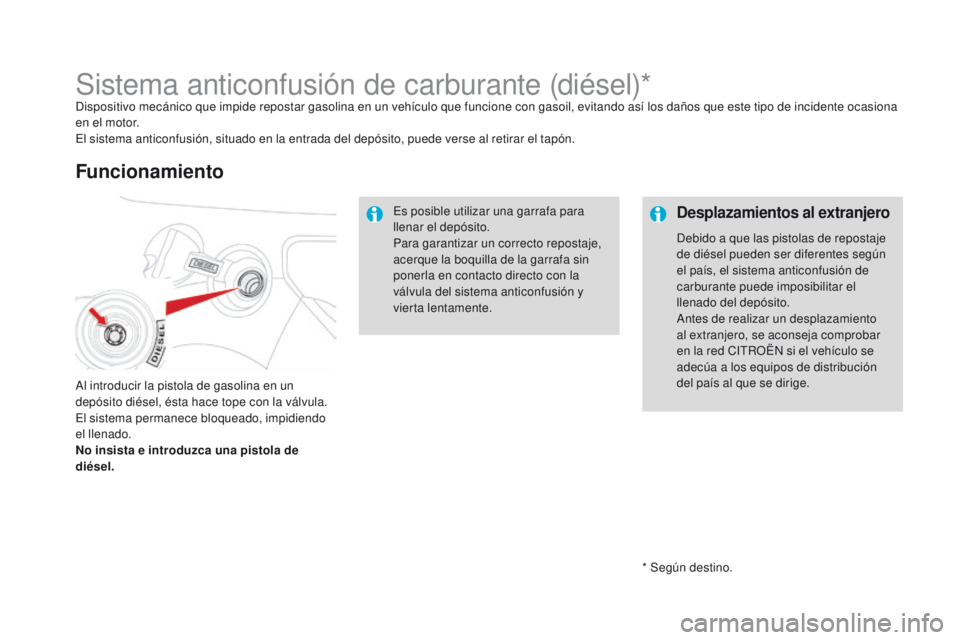

Sistema anticonfusión de carburante (diésel)*Dispositivo mecánico que impide repostar gasolina en un vehículo que funcione con gasoil, evitando así los daños que este tipo de incidente ocasiona
en el motor.
El sistema anticonfusión, situado en la entrada del depósito, puede verse al retirar el tapón.
Funcionamiento
Al introducir la pistola de gasolina en un
depósito diésel, ésta hace tope con la válvula.
El sistema permanece bloqueado, impidiendo
el llenado.
No insista e introduzca una pistola de
diésel.Es posible utilizar una garrafa para
llenar el depósito.
Para garantizar un correcto repostaje,
acerque la boquilla de la garrafa sin
ponerla en contacto directo con la
válvula del sistema anticonfusión y
vierta lentamente.
Desplazamientos al extranjero
Debido a que las pistolas de repostaje
de diésel pueden ser diferentes según
el país, el sistema anticonfusión de
carburante puede imposibilitar el
llenado del depósito.
Antes de realizar un desplazamiento
al extranjero, se aconseja comprobar
en la red CITROËN si el vehículo se
adecúa a los equipos de distribución
del país al que se dirige.

187
DS3_es_Chap08_info-pratiques_ed01-2015

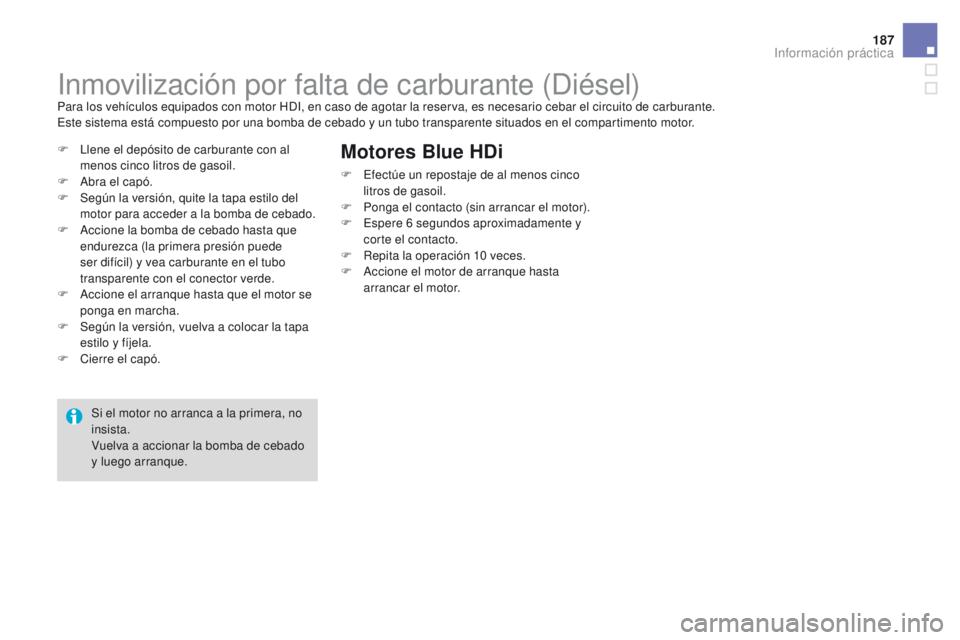

Inmovilización por falta de carburante (Diésel)Para los vehículos equipados con motor HDI, en caso de agotar la reserva, es necesario cebar el circuito de carburante.
Este sistema está compuesto por una bomba de cebado y un tubo transparente situados en el compartimento motor.
F
L
lene el depósito de carburante con al
menos cinco litros de gasoil.
F

A
bra el capó.
F

S
egún la versión, quite la tapa estilo del
motor para acceder a la bomba de cebado.
F

A
ccione la bomba de cebado hasta que
endurezca (la primera presión puede
ser difícil) y vea carburante en el tubo
transparente con el conector verde.
F

A
ccione el arranque hasta que el motor se
ponga en marcha.
F

S
egún la versión, vuelva a colocar la tapa
estilo y fíjela.
F

C
ierre el capó.
Motores Blue HDi
F Efectúe un repostaje de al menos cinco litros de gasoil.
F

P
onga el contacto (sin arrancar el motor).
F

E
spere 6

segundos aproximadamente y
corte el contacto.
F

R
epita la operación 10

veces.
F

A
ccione el motor de arranque hasta
arrancar el motor.
Si el motor no arranca a la primera, no
insista.
Vuelva a accionar la bomba de cebado
y luego arranque.
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

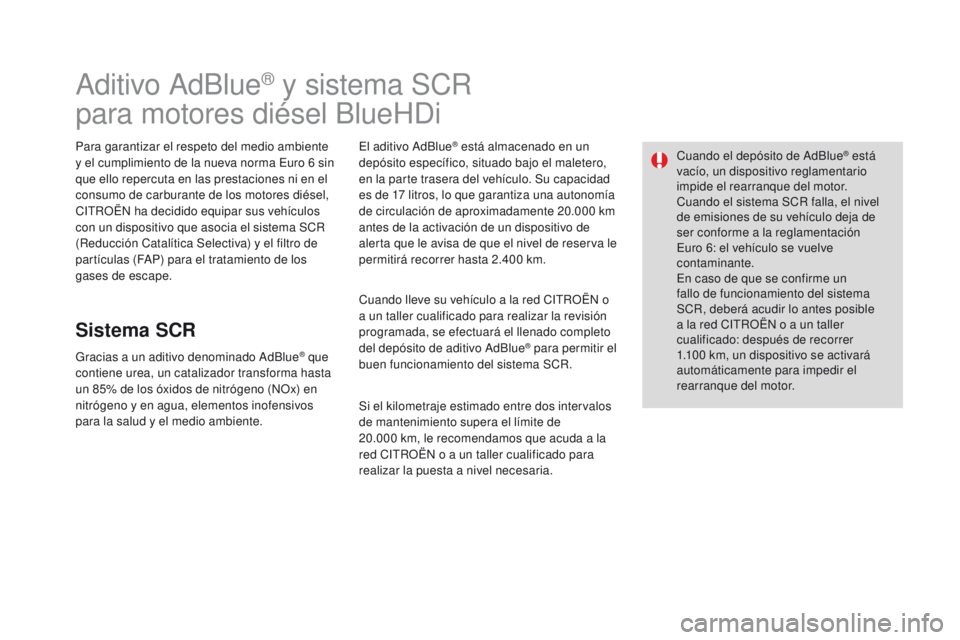

Aditivo AdBlue® y sistema SCR
para motores diésel BlueHDi
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
CITROËN ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un aditivo denominado AdBlue® que
contiene urea, un catalizador transforma hasta
un 85% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente. El aditivo AdBlue
® está almacenado en un
depósito específico, situado bajo el maletero,
en la parte trasera del vehículo. Su capacidad
es de 17

litros, lo que garantiza una autonomía
de circulación de aproximadamente 20.000
km
antes de la activación de un dispositivo de
alerta que le avisa de que el nivel de reserva le
permitirá recorrer hasta 2.400
km.
Cuando lleve su vehículo a la red CITROËN o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de aditivo AdBlue
® para permitir el
buen funcionamiento del sistema SCR.
Si el kilometraje estimado entre dos intervalos
de mantenimiento supera el límite de
20.000

km, le recomendamos que acuda a la
red CITROËN o a un taller cualificado para
realizar la puesta a nivel necesaria. Cuando el depósito de AdBlue
® está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de
ser conforme a la reglamentación
Euro 6: el vehículo se vuelve
contaminante.
En caso de que se confirme un
fallo de funcionamiento del sistema
SCR, deberá acudir lo antes posible
a la red CITROËN o a un taller
cualificado: después de recorrer
1.100

km, un dispositivo se activará
automáticamente para impedir el
rearranque del motor.

189
DS3_es_Chap08_info-pratiques_ed01-2015

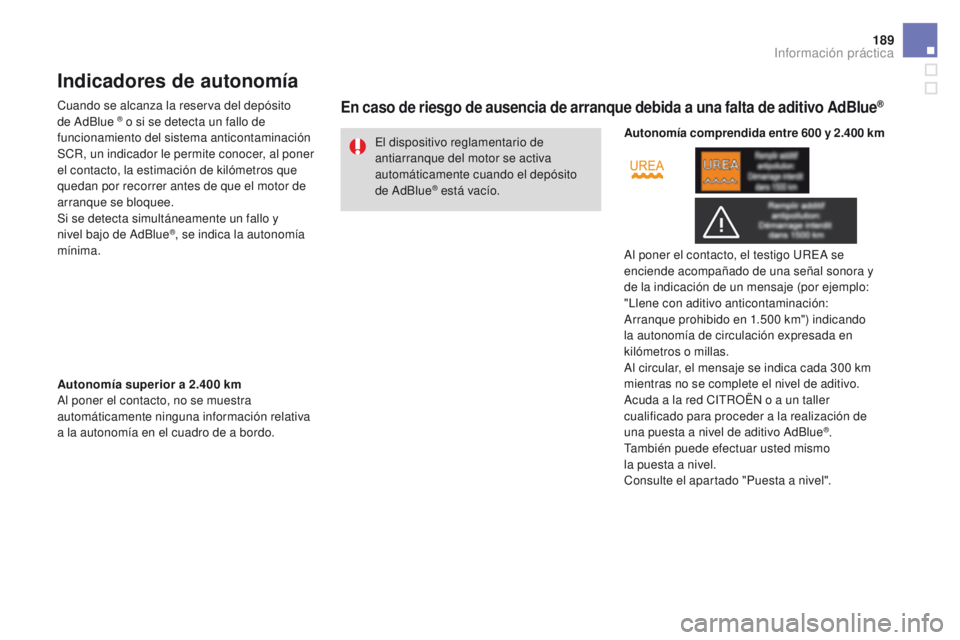

Indicadores de autonomía
Cuando se alcanza la reserva del depósito
de AdBlue ® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
®, se indica la autonomía
mínima. El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito
de AdBlue
® está vacío.
En caso de riesgo de ausencia de arranque debida a una falta de aditivo AdBlue®
Autonomía superior a 2.
400 km
Al poner el contacto, no se muestra
automáticamente ninguna información relativa
a la autonomía en el cuadro de a bordo. Autonomía comprendida entre 600
y

2
.400
k
m
Al poner el contacto, el testigo UREA se
enciende acompañado de una señal sonora y
de la indicación de un mensaje (por ejemplo:
"Llene con aditivo anticontaminación:
Arranque prohibido en 1.500 km") indicando
la autonomía de circulación expresada en
kilómetros o millas.
Al circular, el mensaje se indica cada 300 km
mientras no se complete el nivel de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
®.
También puede efectuar usted mismo
la puesta a nivel.
Consulte el apartado "Puesta a nivel".
Información práctica

DS3_es_Chap08_info-pratiques_ed01-2015

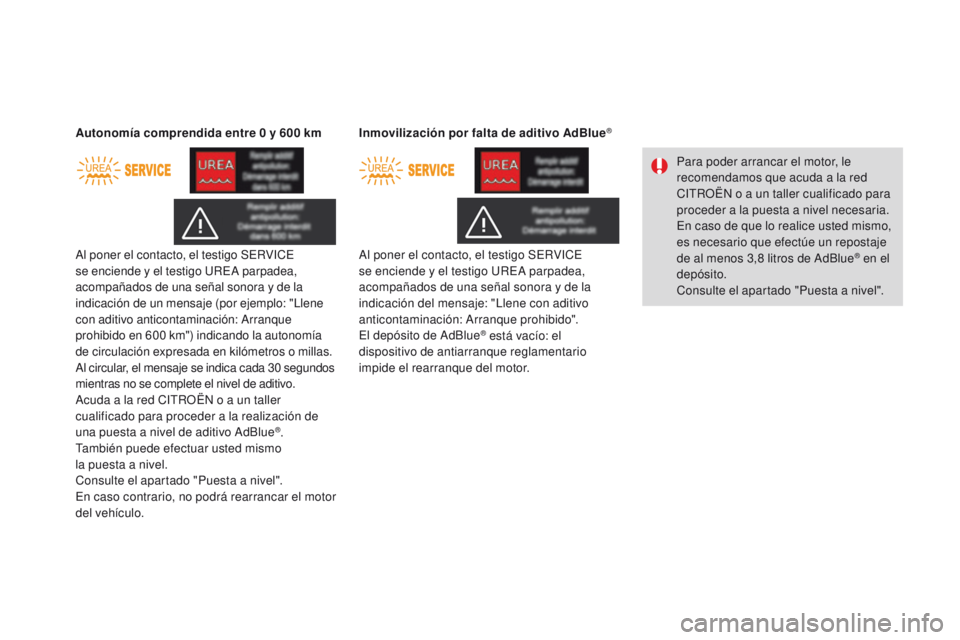

Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Llene
con aditivo anticontaminación: Arranque
prohibido en 600 km") indicando la autonomía
de circulación expresada en kilómetros o millas.
Al circular, el mensaje se indica cada 30
segundos
mientras no se complete el nivel de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
®.
También puede efectuar usted mismo
la puesta a nivel.
Consulte el apartado "Puesta a nivel".
En caso contrario, no podrá rearrancar el motor
del vehículo. Autonomía comprendida entre 0

y 600 km
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación del mensaje: "Llene con aditivo
anticontaminación: Arranque prohibido".
El depósito de AdBlue
® está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor. Inmovilización por falta de aditivo AdBlue
®
Para poder arrancar el motor, le
recomendamos que acuda a la red
CITROËN o a un taller cualificado para
proceder a la puesta a nivel necesaria.
En caso de que lo realice usted mismo,
es necesario que efectúe un repostaje
de al menos 3,8
litros de AdBlue
® en el
depósito.
Consulte el apartado "Puesta a nivel".
