Innerbelysning
Taklampa (1 / W5W)
Snäpp loss taklampans lock 1 med en smal
skruvmejsel på reglagesidan, för att komma åt
den felaktiga lampan.
Kartlampor (2 / W5W)
Snäpp loss taklampans lock 1. För att komma
åt den felaktiga lampan ska du snäppa loss
skiljeväggen till den berörda kartlampan 2 .
Bagagerumsbelysning (W5W)
Snäpp loss huset genom att trycka på sockeln
bakifrån.
Belysning i benutrymmen och
centralt förvaringsfack (W5W)
Snäpp loss modulen för att komma åt lampan.
Handskfacksbelysning (W5W)
Snäpp loss modulen för att komma åt lampan.
Praktisk information

DS3_sv_Chap08_info-pratiques_ed01-2015

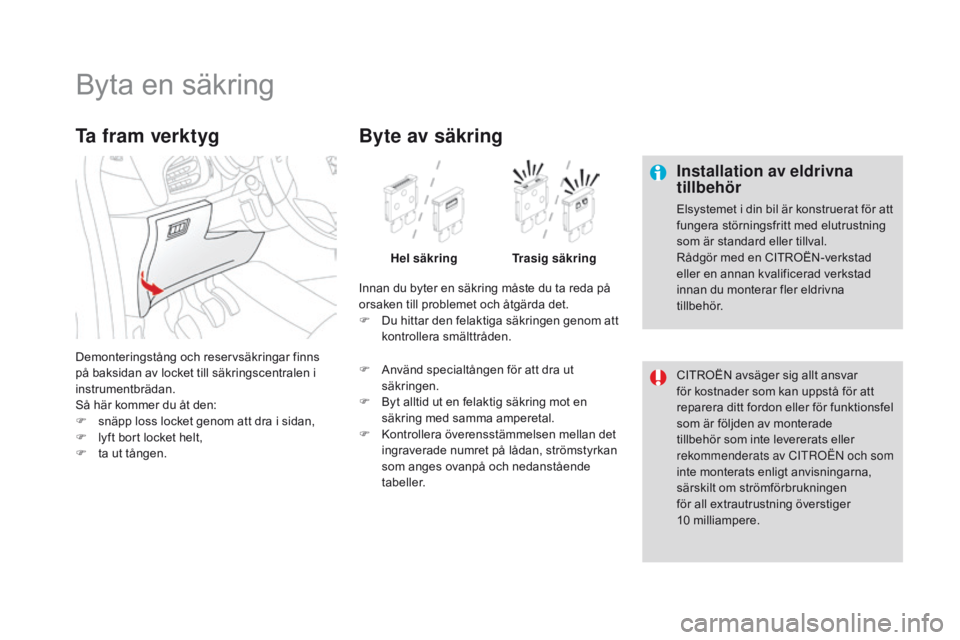

Byta en säkring
Installation av eldrivna
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval.
Rådgör med en CITROËN-verkstad
eller en annan kvalificerad verkstad
innan du monterar fler eldrivna
tillbehör.
CITROËN avsäger sig allt ansvar
för kostnader som kan uppstå för att
reparera ditt fordon eller för funktionsfel
som är följden av monterade
tillbehör som inte levererats eller
rekommenderats av CITROËN och som
inte monterats enligt anvisningarna,
särskilt om strömförbrukningen
för all extrautrustning överstiger
10
mil
liampere.
Demonteringstång och reservsäkringar finns
på baksidan av locket till säkringscentralen i
instrumentbrädan.
Så här kommer du åt den:
F

s

näpp loss locket genom att dra i sidan,
F

l

yft bort locket helt,
F

t

a ut tången.
Ta fram verktyg
Innan du byter en säkring måste du ta reda på
orsaken till problemet och åtgärda det.
F
D
u hittar den felaktiga säkringen genom att
kontrollera smälttråden.
Byte av säkring
Hel säkring Trasig säkring
F

A

nvänd specialtången för att dra ut
säkringen.
F

B

yt alltid ut en felaktig säkring mot en
säkring med samma amperetal.
F

K

ontrollera överensstämmelsen mellan det
ingraverade numret på lådan, strömstyrkan
som anges ovanpå och nedanstående
tabeller.

217
DS3_sv_Chap08_info-pratiques_ed01-2015
Säkringar i
instrumentbrädan
Säkringscentralen har placerats i den undre
delen av instrumentbrädan (på vänster sida).
Komma åt säkringarna
F Se avsnittet "Ta fram verktyg".
Säkringstabell
Säkring nr AmperetalFunktioner
FH36 5 AReläbox för släpvagn.
FH37 -Används inte.
FH38 20 AHiFi-förstärkare.
FH39 20 ASätesvärme.
FH40 40 AReläbox för släpvagn.
Säkring nr Amperetal Funktioner
F1 15 ABakrutetorkare.
F2 -Används ej.
F3 5 AKrockkuddsdator och pyrotekniska bältessträckare.
F4 10 ALuftkonditionering, kopplingskontakt, bländningsskyddad
backspegel, pump partikelfilter (diesel), diagnosuttag,
luftmassemätare (diesel).
F5 30 AReglagepanel för fönsterhissar, reglage för fönsterhiss
passagerare, motor för fönsterhissar fram.
F6 30 AMotor för fönsterhiss på förarsidan.
F7 5 ATaklampa, handskfacksbelysning.
Praktisk information

DS3_sv_Chap08_info-pratiques_ed01-2015
Säkring nr AmperetalFunktioner
F8 20 AMultifunktionsdisplay, bilradio, radio med
navigationssystem, larmdator, larmsiren.
F9 30 A12-voltsuttag, matning mobil navigationsutrustning.
F10 15 ARattreglage.
F11 15 ATändningslås, diagnosuttag, automatlådans dator.
F12 15 AGivare för regn/ljusstyrka, reläbox för släpvagn.
F13 5 AHuvudbromskontakt, motorns reläbox (BSM).
F14 15 AParkeringshjälpsdator, krockkuddsdator, instrumentpanel,
automatisk luftkonditionering, USB Box, HiFi-förstärkare.
F15 30 ALås.
F16 -Används ej.
F17 40 ABorttagning av is på bakruta och sidospeglar.
SH -PARK-shunt.

219
DS3_sv_Chap08_info-pratiques_ed01-2015
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet i
närheten av batteriet (på vänster sida).Komma åt säkringarna
F Snäpp loss locket.
F B yt ut säkringen (se motsvarande avsnitt).
F

E
fter åtgärd bör du stänga locket
mycket omsorgsfullt, för att garantera
säkringsboxens täthet.
Alla ingrepp i säkringsboxen på
batteriet ska utföras av en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Praktisk information

DS3_sv_Chap08_info-pratiques_ed01-2015
Säkringstabell
Säkring nr AmperetalFunktioner
F1 20 AElmatning motorstyrdator, styrrelä motor fläktsblock, huvudrelä motorstyrning, insprutningspump (diesel).
F2 15 ASignalhorn.
F3 10 ASpolare fram och bak.
F4 20 AVarselljus.
F5 15 ADieselvärmare (diesel), tillsatspump partikelfilter (diesel), luftmassemätare (diesel), EGR-magnetventil (diesel),
blowby-värmare och magnetventiler (VTi).
F6 10 AABS/CDS-dator, sekundär bromskontakt.
F7 10 AElektrisk servostyrning, automatlådan.
F8 25 AStyrning av startmotorn.
F9 10 AOmkopplings- och skyddsbox (diesel).
F10 30 ADieselvärmare (diesel), blowby-värmare (diesel), bränslepump (VTi), insprutare och tändspolar (bensin).
F11 40 AKupéfläkt i luftkonditionering.

221
DS3_sv_Chap08_info-pratiques_ed01-2015
Säkring nr AmperetalFunktioner
F12 30 ALåg / hög hastighet vindrutetorkare fram.
F13 40 AElmatning BSI (tändningsplus).
F14 30 AElmatning Valvetronic (VTi).
F15 10 AHelljus, höger.
F16 10 AHelljus, vänster.
F17 15 AHalvljus vänster.
F18 15 AHalvljus höger.
F19 15 ASyresensorer och magnetventiler (VTi), magnetventiler
(diesel), EGR-magnetventil (diesel).
F20 10 APumpar, elstyrd termostat (VTi), magnetventil i kamdrivning,
givare för vatten i diesel (diesel).
F21 5 AMatning för utstyrning av motorkylfläkt, ABS / CDS,
turbopump (THP).
Praktisk information

DS3_sv_Chap08_info-pratiques_ed01-2015
Maxisäkringstabell
Säkring nr AmperetalFunktioner
MF1* 60 AMotorfläktblock.
MF2* 30 AABS/CDS-pump.
MF3* 30 AABS/CDS-magnetventiler.
MF4* 60 AMatning till BSI.
MF5* 60 AMatning till BSI.
MF6* 30 AExtra motor fläkt (THP).
MF7* 80 ASäkringscentral i kupén.
MF8* -Används ej.
*

M

axisäkringarna utgör ett extra skydd för elsystemet. Alla ingrepp på maxisäkringarna måste utföras av en CITROËN-verkstad eller en annan
kvalificerad verkstad.
