11Åpninger

Hvis stofftaket foretar en åpningsbevegelse i område B
, vil en påvirkning av betjeningen for
åpning av bagasjerommet medføre at taket lukkes. Åpning av bagasjerommet vil skje når
stofftaket har nådd posisjon 2
. Du kan nå heve bagasjeromsluken.


Betingelser for åpning av bagasjerommet med stofftaket i område B


For å unngå inter ferens mellom bagasjerommet og stofftaket i område B, avhenger åpning av bagasjerommet av stofftakets posisjon.


Hvis stofftaket foretar en lukkebevegelse i område B,
vil en påvirkning av betjeningen for
åpning av bagasjerommet ikke ha noen innflytelse på takets bevegelse, men utløsing av
åpning av bagasjeromsluken vil ikke aktiveres før stofftaket har nådd posisjon 2.
Du kan nå
heve bagasjeromsluken.

Under åpning- eller lukkemanøver av stofftaket i område B
i forbindelse med
sikkerhetsfunksjonen, virker ikke betjeningen for åpning av bagasjerommet. Den begynner
å virke igjen når stofftaket har nådd posisjon 2
eller 3
.

Hvis stofftaket er i posisjon 3,
vil en påvirkning av betjeningen for åpning av bagasjerommet
forårsake lukking av stofftaket til posisjon 2
. Når stofftaket har nådd denne posisjonen, vil
utløsing av åpning av bagasjeromsluken aktiveres. Du kan nå heve bagasjeromsluken.

12Åpninger

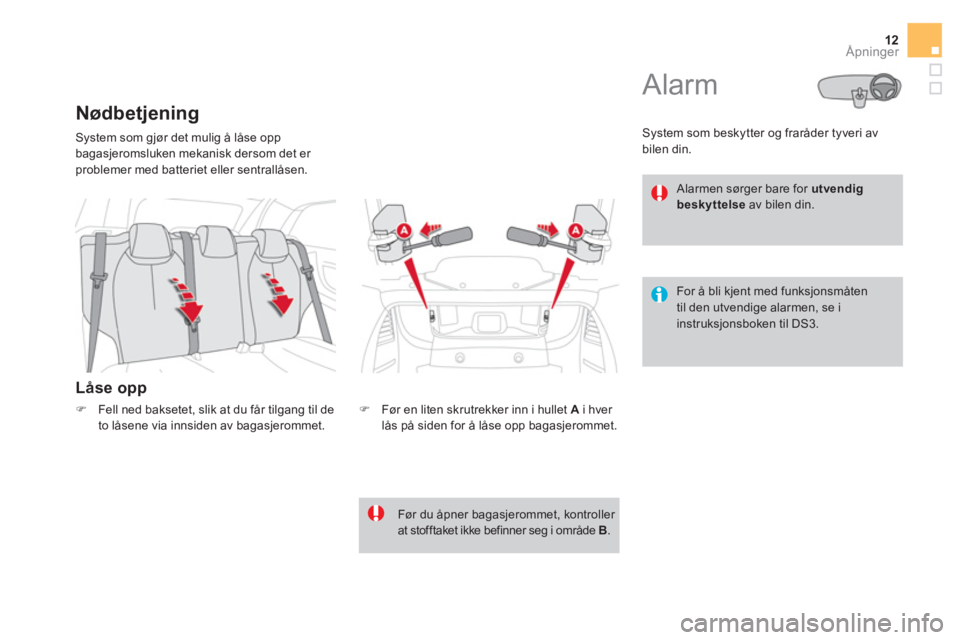

System som gjør det mulig å låse opp
bagasjeromsluken mekanisk dersom det er
problemer med batteriet eller sentrallåsen.

Låse opp







Nødbetjening


)
Før en liten skrutrekker inn i hullet A
i hver
lås på siden for å låse opp bagasjerommet.


)
Fell ned baksetet, slik at du får tilgang til de
to låsene via innsiden av bagasjerommet.

Før du åpner bagasjerommet, kontroller
at stofftaket ikke befinner seg i område B
.

For å bli kjent med funksjonsmåten
til den utvendige alarmen, se i
instruksjonsboken til DS3.

Alarmen sørger bare for utvendig
beskyttelse
av bilen din.

Alarm


System som beskytter og fraråder tyveri av
bilen din.

13Komfor t

Hyllen bak er fastmontert.





Hylle bak


Før taket åpnes helt, påse at det ikke
ligger noen gjenstander på hyllen.
Når stofftaket er helt åpent, hviler
bakvinduet på hyllen bak. Påse at
det ikke legges noen gjenstander på
bakvinduet.

14Praktiske opplysninger
Skifte en sikring



)
For å hekte av den øvre bekledningen i bagasjerommet, trekk den nedover ved å begynne med
venstre side.

)
Fjern bekledningen ved å vippe den nedover.

)
Skift sikringene.
For å sette bekledningen på plass, foreta disse operasjonene i motsatt rekkefølge ved å starte
innerst i bagasjerommet.

Sikringer i motorrommet
(maxi- sikringer)

Sikring nr.

Styrke

Funksjoner


-

20 A
Stofftak

-

20 A
Stofftak

Hvis taket befinner seg i område B
når sikringene ryker, er det ikke mulig å åpne bagasjerommet. Skift sikringene for å kunne åpne
bagasjerommet, lukk stofftaket manuelt på forhånd fra innsiden av bagasjerommet (ved å felle ned baksetet).

Stofftaket har tre sikringer.


Sikringer under hyllen bak


Sikring nr.


Styrke

Funksjoner


MF08

40 A
Stofftak
Maxi-sikringene er en ekstra beskyttelse
av de elektriske systemene. Alle inngrep på
maxi-sikringene skal foretas av CITROËN-
forhandlernett eller et kvalifisert verksted.

15Praktiske opplysninger
Råd om vedlikehold


Fjern øyeblikkelig fuglelort eller
vegetabilsk nedfall som er etsende og
kan skade stoffet.

For ikke å skade taket, bruke aldri
høytrykksvask.
Bruk aldri kjemiske produkter,
løsemidler, flekkfjernere, rensemidler,
alkohol, bensin osv. til å rengjøre
stofftaket.
De generelle anbefalingene for vedlikehold av bilen din står oppført i ser vicehefte og garantier.

La bilen tørke i skyggen og unngå å
sette den midt i solen.
Vi anbefaler at du vasker bilen din i
automatisk vaskemaskin med børster.
For å fjerne flekker, tørk forsiktig
(aldri gni) med en svamp og såpevann,
skyll deretter stofftaket øyeblikkelig.

For å gjøre stoffet vanntett, bruk bare
spesielle impregneringsprodukter for
stoffkalesjer.



Stoff


Før du vasker stoffet, fjern så mange
urenheter som mulig fra over flaten
ved å bruke en myk børste eller en
støvsuger.

For å forsikre et regelmessig
vedlikehold av stoffet og for å beholde
dets opprinnelige utseende, anbefaler
vi deg å bruke det økologiske produktet
"Insektfjerner- rensemiddel for stofftak"
fra produktserien "TECHNATURE".
Dette produktet selges av CITROËN-
forhandlernett.


Vind-akustikk skjerm


Vi anbefaler deg å rengjøre vind-
akustikk skjermen forsiktig ved å bruke
en myk børste

16Tekniske spesifikasjoner

Bensinmotorer


PureTech 82



VTi 120



PureTech 110 S&S



THP 165 S&S


THP 150 S&S **



Girkasser

BVM
(manuell 5 gir)
BVA
(automatisk 4 gir)
BVM (manuell
5 gir)
EAT6
(automatisk 6 gir)
BVM6
(manuell 6 gir)

Typer varianter versjoner:

SB.

HMZ6
5FS9
HNZ6/S
HNZT/S
5GZM/S
5GWM/S **

Sylindervolum (cm
3)
1 199
1 598
1 199
1 598
Sylinderdiameter x slaglengde (mm)
75 x 90,5
77 x 85,8
75 x 90,5
77 x 85,8
Maks. effekt : EU-norm (kW) *
60
88
81
120
11 0 **

Maks. effekt ved turtall (o/min)
5 750
6 000
5 500
6 000
Maks. dreiemoment : EU-norm (Nm)
11 8
160
205
240
Maks. dreiemoment ved turtall (o/min)
2 750
4 250
1 500
1 750
Drivstoff
Blyfri
Blyfri
Blyfri
Blyfri
Katalysator
Ja
Ja
Ja
Ja
Kapasitet motorolje (i liter)
(med f ilterskif t)
3,25
4,25
3,25
4,25

*
Maks. motoreffekt korresponderer med den typegodkjente verdien på testbenk, i henhold til definerte betingelser i EU-regelverket (direktiv 1999/99/CE).


**
For Belgia.











Bensinmotorer

.../S : modell utstyrt med Stop & Start.

17Tekniske spesifikasjoner

Bensinmotorer


PureTech
82



VTi 120



PureTech 110 S&S



THP 165 S&S


THP 150 S&S *



Girkasser

BVM
(manuell 5 gir)
BVA
(automatisk 4 gir)
BVM
(manuell 5 gir)
EAT6
(automatisk 6 gir)
BVM6 (manuell
6 gir)

Typer varianter versjoner :
SB...

HMZ6
5FS9
HNZ6/S
HNZT/S
5GZM/S
5GWM/S *



- Egenvekt
1 035
1 133
1 090
1 150
1 165


- Vekt i kjøreklar stand
1 110
1 208
1 165
1 225
1 240


- Maks. tillatt vekt med last (MTAC)
1 536
1 610
1 598
1 635

1 630


- Total vogntogvekt (MTR A)
i 12% stigning
2 336
2 510
2 498
2 535
2 530


- Tilhenger med brems(innenfor MTR A)
i 12% stigning
800
900
900
900
900


- Tilhenger med brems ** (med over føring av
last innenfor MTR A)
1 100
1 150
1 100
1 150
1 150


- Tilhenger uten brems
520
570
520
570
570


- Vekt på tilhengerkule
46
46
46
46
46

*
For Belgia.

**

Vekten til tilhenger med brems, innenfor MTR A, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende; viktig, trekking av en tilhenger
med en bil som har liten last kan forringe bilens kjøreegenskaper.
Angitte MTR A-verdier og tilhenger vekter gjelder for maks. 1 000 meter over havet; tilhenger vekten må reduseres med 10 % for hver ekstra
1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Hvis den utvendige temperaturen er høy, medfører dette at bilens yteevne reduseres for å beskytte motoren; når den utvendige temperaturen er høyere
enn 37 °C, begrens tilhenger vekten.













Vekter og tilhengervekter (i kg) bensin

18Tekniske spesifikasjoner

Dieselmotorer


e-HDi 90



BlueHDi 100



Blue0HDi 120


BlueHDi 115 **



Girkasser

BVM
(manuell 5 gir)
ETG6
(styrt 6 gir)
BVM
(manuell 5 gir)
BVM6
(manuell 6 gir)

Typer varianter versjoner:
SB
...

9HP0/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S- **

Sylindervolum (cm
3)
1 560
1 560
1 560
Sylinderdiameter x slaglengde (mm)
75 x 88,3
75 x 88,3
75 x 88,3


Maks. effekt: EU-norm (kW) *
68
73
88
85 **



Maks. effekt ved turtall (o/min)
4 000
3 750
3 500
Maks. dreiemoment : EU-norm (Nm)
230
254
300
Maks. dreiemoment ved turtall (o/min)
1 750
1 750
1 750
Drivstoff
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Partikkelfilter (FAP)
Ja
Ja
Ja
Kapasitet motorolje (i liter) (med filterskift)
3,75
3,75
3,75

*
Maks. motoreffekt korresponderer med den typegodkjente verdien på testbenk, i henhold til definerte betingelser i EU-regelverket (direktiv 1999/99/CE).

**
For Belgia.











Dieselmotorer


.../S: modell e-HDi utstyrt med Stop & Start
