2016 CITROEN C-ELYSÉE InstruksjonsbØker (in Norwegian)

14
Praktiske opplysninger

For biler med HDi-motor må drivstoffsystemet
igangsettes på nytt dersom tanken er tom for
drivstoff. Se tegningen av motorrommet som
korresponderer med din bil under rubrikken
"Dieselmotor".
Hvis tanken i bilen din er utstyrt med en
feilfyllingssperre, se tilsvarende rubrikk.









Tom drivstofftank (Diesel)


Dersom motoren ikke starter på første
forsøk, må du ikke insistere, start
prosedyren på nytt.


)
Fyll minst fem liter diesel på tanken.

)
Åpne motorpanseret.

)
Påvirk håndpumpen til den hardner (det
kan være tungt å trykke første gang).

)
Start motoren. (Dersom motoren ikke
starter ved første forsøk, vent ca.
15 sekunder, og prøv på nytt).

)
Dersom dette ikke gir resultater etter et par
forsøk, bruk håndpumpen på nytt og start
motoren.

)
Lukk motorpanseret.



HDi 92-motor



)
Fyll minst fem liter diesel på tanken.

)
Sett på tenningen (uten å starte motoren).

)
Vent i 6 sekunder, og slå av tenningen.

)
Gjenta operasjonen 10 ganger.

)
Påvirk starteren for å starte motoren.







Blue HDi-motor

15
10
Kontroller

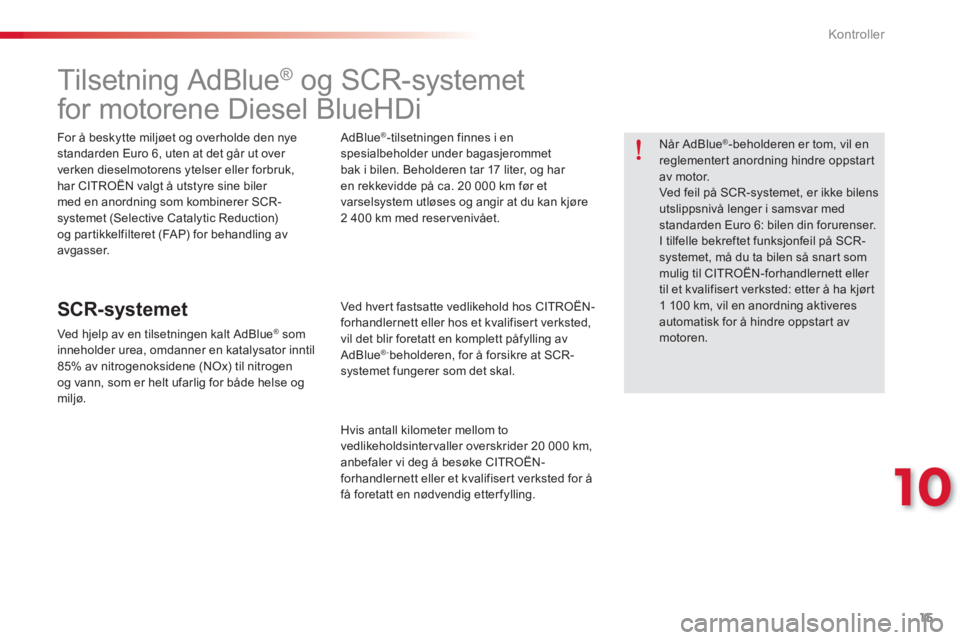

Tilsetning AdBlue®

og SCR-systemet
for motorene Diesel BlueHDi


For å beskytte miljøet og overholde den nye
standarden Euro 6, uten at det går ut over
verken dieselmotorens ytelser eller forbruk,
har CITROËN valgt å utstyre sine biler
med en anordning som kombinerer SCR-
systemet (Selective Catalytic Reduction)
og partikkelfilteret (FAP) for behandling av
avgasser.



SCR-systemet


Ved hjelp av en tilsetningen kalt AdBlue®

som
inneholder urea, omdanner en katalysator inntil
85% av nitrogenoksidene (NOx) til nitrogen
og vann, som er helt ufarlig for både helse og
miljø.
AdBlue
®

-tilsetningen finnes i en
spesialbeholder under bagasjerommet
bak i bilen. Beholderen tar 17 liter, og har
en rekkevidde på ca. 20 000 km før et
varselsystem utløses og angir at du kan kjøre
2 400 km med reser venivået.

Ved hvert fastsatte vedlikehold hos CITROËN-
forhandlernett eller hos et kvalifisert verksted,
vil det blir foretatt en komplett påfylling av
AdBlue
® - beholderen, for å forsikre at SCR-
systemet fungerer som det skal.

Hvis antall kilometer mellom to
vedlikeholdsinter valler overskrider 20 000 km,
anbefaler vi deg å besøke CITROËN-
forhandlernett eller et kvalifisert verksted for å
få foretatt en nødvendig etter fylling.
Når AdBlue
®

-beholderen er tom, vil en
reglementert anordning hindre oppstart
av motor.
Ved feil på SCR-systemet, er ikke bilens
utslippsnivå lenger i samsvar med
standarden Euro 6: bilen din forurenser.
I tilfelle bekreftet funksjonfeil på SCR-
systemet, må du ta bilen så snart som
mulig til CITROËN-forhandlernett eller
til et kvalifisert verksted: etter å ha kjørt
1 100 km, vil en anordning aktiveres
automatisk for å hindre oppstart av
motoren.

16
Kontroller





Indikatorer for rekkevidde


Så snart reser venivået i AdBlue®

-beholderen
er påbegynt eller etter detektering av en
funksjonsfeil på avgassrensesystemet
SCR, vil en indikator vise deg når du setter
på tenningen, en etimering av hvor mange
kilometer som gjenstår å kjøre før oppstart av
motoren blir umulig.
Dersom det samtidig detekteres funksjonsfeil
og lavt AdBlue
®
-nivå, vil den korteste
rekkevidden vises.




I tilfelle risiko for at motoren ikke vil starte på grunn av for lite AdBlue®

-tilsetning.




Rekkevidde lenger enn 2 400 km

Når tenningen settes på vises ingen
informasjon om rekkevidden automatisk i
instrumentbordet.



Rekkevidde mellom 600 og 2 400 km

Når tenningen settes på, tennes lampen UREA
medfulgt av et lydsignal og en midlertidig
visning i instrumentbordet "NO START IN" og
en strekning angir kjørerekkevidden i kilometer
før blokkering av oppstart motor - (eks. : "NO
START IN 1 500 km" betyr " Oppstart forbudt
om 1 500 km").
Under kjøring, vises denne meldingen hver
300 km så lenge etter fylling av tilsetning ikke er
blitt foretatt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
® -tilsetning.
Du kan også foreta etter fyllingen selv.
Se avsnittet "Etter fyllinger". Det reglementerte systemet for å hindre
start av motoren aktiveres automatisk
med det samme AdBlue
®
-beholderen
er tom.

17
10
Kontroller


Motorstans grunnet mangel på AdBlue ®


Når tenningen settes på, tennes lampen
SERVICE og lampen UREA blinker, sammen
med et lydsignal og en midlertidig visning i
instrumentbordet "NO START IN" og 0 km eller
miles - ("NO START IN 0 km" betyr "Oppstart
forbudt").
AdBlue
®

-beholderen er tom: den reglementære
startsperreanordningen hindrer oppstart av
motoren.

Rekkevidde mellom 0 og 600 km

Når tenningen settes på, tennes lampen
SERVICE og lampen UREA blinker, medfulgt
av et lydsignal og en midlertidig visning i
instrumentbordet "NO START IN" og en
strekning angir kjørerekkevidden i kilometer
eller miles før blokkering av oppstart motor -
(eks. : "NO START IN 600 km" betyr "Oppstart
forbudt om 600 km").
Under kjøring, vises denne meldingen hver
30. sekund så lenge etter fylling av tilsetning
ikke er blitt foretatt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
® -tilsetning.
Du kan også foreta etter fyllingen selv.
Se avsnittet "Etter fyllinger".
Hvis ikke du gjør dette, kan du risikere å ikke
kunne starte bilen igjen.
For å kunne star te motoren igjen,
anbefaler vi at du tar kontakt med
CITROËN-forhandlernett eller et
kvalifisert verksted for å få foretatt
nødvendig etter fylling. Hvis du foretar
denne etter fyllingen selv, er det
påkrevet å helle minst 3,8 literAdBlue
®
på beholderen.
Se avsnittet "Etter fyllinger".

18
Kontroller


Oppstart forbudt

Når tenningen settes på, tennes lampen
SERVICE og lampen UREA blinker, medfulgt
av et lydsignal og en midlertidig visning i
instrumentbordet "NO START IN" og 0 km eller
miles - ("NO START IN 0 km" betyr "Oppstart
forbudt").
For å kunne star te motoren igjen, er det
helt nødvendig å ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted.

Du har overskredet den tillatte
kjøregrensen: startsperresystemet
hindrer nå start av motoren.


I tilfelle detektering av en funksjonsfeil på SCR-systemet



I tilfelle detektering av en funksjonsfeil

Lampene UREA, SERVICE og selvdiagnose
motor, medfulgt av et lydsignal og visning av
meldingen "Emissions fault".
Varslingen utløses under kjøring, når en
funksjonsfeil detekteres for første gang,
deretter under de følgende kjøreturene, så
lenge funksjonsfeilen vedvarer.

I løpet av den tillatte kjøretiden


(mellom 1 100 km og 0 km)

Hvis det bekreftes at SCR-systemet har
en funksjonsfeil (etter kjøring i 50 km med
permanent visning av en funksjonsfeil),
tennes lampene SERVICE og selvdiagnose
motor og lampen UREA blinker, sammen
med et lydsignal og midlertidig visning i
instrumentbordet av "NO START IN" og en
strekning angir kjørerekkevidden i kilometer
eller miles før blokkering av oppstart motor -
(eks. "NO START IN 600 km" betyr "Oppstart
forbudt om 600 km"). En anordning som hindrer bilen i å starte aktiveres automatisk når 1 100 kilometer er kjørt etter bekreftelse av en funksjonsfeil på
avgassystemet SCR. Kontroller systemet så snart som mulig hos CITROËN-forhandlernett eller hos et kvalifisert verksted.

Hvis det dreier seg om en midlertidig
funksjonsfeil, vil varslingen
forsvinne under neste kjøretur, etter
selvdiagnostisering av avgassystemet
SCR Under kjøring, vises denne meldingen hver
30. sekund så lenge funksjonsfeilen på
avgassystemet SCR vedvarer.
Varslingen kommer tilbake så snart tenningen
settes på.
Henvend deg til CITROËN-forhandlernett eller
til et kvalifisert verksted så snart som mulig.
Hvis ikke, vil ikke bilen starte igjen.

19
10
Kontroller







"Ad B l u e

®
"-tilsetningen fr yser



AdBlue
®

-tilsetningen fryser ved
temperaturer under ca. -11°C.
SCR-systemet har en anordning for
oppvarming av AdBlue
®
-beholderen
som lar deg kjøre under meget lave
temperaturer.







Etterfylling av AdBlue®

-tilsetning



Forholdsregler ved bruk


Bruk kun AdBlue®

-tilsetningen i samsvar med
standarden ISO 22241.

Antidrypp-flasken bidrar til å gjøre
etter fyllingene lettere. Du kan kjøpe flasker
på 1,89 liter (1/2 gallon) hos CITROËN-
forhandlernett eller hos et kvalifisert verksted.

Oppbevar AdBlue
®

utenfor barns
rekkevidde og i originalemballasjen.
Hell aldri AdBlue
®

over i en
annen beholder: den vil miste
renhetskvaliteten.
Tynn aldri ut tilsetningen med vann.
Hell aldri tilsetningen på dieseltanken.

Etter fyll aldri tanken fra en AdBlue®

-
pumpe beregnet på trailere.

Det må påregnes etter fylling av AdBlue
®

-
beholderen hver gang bilen er inne til
vedlikehold hos CITROËN-forhandlernett eller
hos et kvalifisert verksted.
Imidlertid kan det, beholderens kapasitet tatt i
betraktning, bli nødvendig å etter fylle tilsetning
mellom to vedlikeholdsbesøk, spesielt hvis det
varsles om det (lamper og melding).
Du kan henvende deg til CITROËN-
forhandlernett eller til et kvalifisert verksted.
Hvis du etter fyller selv, vennligst les følgende
advarsler nøye. AdBlue
®

- tilsetningen er en ureabasert væske.
Denne væsken er fargeløs, luktfri og ikke
brannfarlig (oppbevares på et kjølig sted).
I tilfelle kontakt med huden, vask det berørte
området med rennende vann og såpe. I
tilfelle kontakt med øynene, skyll umiddelbart
og rikelig med rennende vann, eller med et
øyebad i minst 15 minutter. I tilfelle vedvarende
brennende følelse eller irritasjon, ta kontakt
med lege.
I tilfelle svelging, skyll munnen umiddelbart
med rent vann og drikk deretter mye vann.
Under visse omstendigheter (ved for eksempel
høye temperaturer), kan man ikke utelukke
risiko for utvikling av ammoniakkdamp: innhaler
ikke produktet. Ammoniakkdampene virker
irriterende på slimhinnene (øyne, nese og hals).

20
Kontroller

Anbefalinger for oppbevaring

Prosedyre




)
Slå av tenningen og ta ut nøkkelen.




)
For tilgang til beholderen AdBlue®

, fjern
matten i bagasjerommet, og avhengig av
utstyr, ta opp reser vehjulet eller/og eller
oppbevaringskassen.





)
Drei det sorte lokket en kvart omdreining
motsatt vei av klokkeretning uten å trykke,
og løft det opp.




)
Drei det den blå korken en 6
. dels
omdreining
i motsatt retning av klokkeretningen.

)
Løft lokket opp.

Ikke oppbevar AdBlue
®

-flaskene i bilen.
Før du begynner å etter fylle, påse at bilen står
parkert på et plant og vannrett underlag.
På vinterstid, kontroller at bilens temperatur er
høyere enn -11°C. I motsatt tilfelle, vil AdBlue
®
fryse, og du vil ikke kunne helle den på tanken.
Parker bilen i et mer temperert lokale i noen
timer for å kunne foreta etter fyllingen.
AdBlue
®

fryser ved temperaturer under
-11°C, og forringes fra 25°C. Det anbefales å
oppbevare flaskene på et kjølig sted og i ly for
direkte sollys.
Under slike betingelser kan tilsetningen
oppbevares i minst et år.
Dersom tilsetningen har frosset, kan den
brukes igjen når den har tint fullstendig i
romtemperatur.

21
10
Kontroller



)
Klargjør en AdBlue®

-flaske. Etter å ha
kontrollert datostemplingen, les nøye
bruksanvisningen på etiketten før du
heller innholdet i flasken opp i AdBlue
®
-
beholderen i bilen din.



)
Etter å ha tatt bort flasken, tørk av rundt
beholderåpningen med en fuktig klut i
tilfelle søl.




)
Sett det blå lokket tilbake på
beholderåpningen, og drei det
1/6 omdreining i klokkeretning helt til det
stopper.

)
Sett det sorte lokket tilbake på plass
ved å dreie det en kvart omdreining
i klokkeretning uten å trykke på det.
Kontroller at merket på lokket befinner seg
rett over for merket på underlaget.

)
Avhengig av utstyr, legg på plass
reservehjulet og/eller oppbevaringskassen
innerst i bagasjerommet.

)
Legg på plass matter og lukk
bagasjeromsluken.


Viktig :
hvis AdBlue
®

-beholderen i bilen
din er helt tom - hvilket bekreftes med
en varselmelding, og det er umulig å
starte motoren - er det helt nødvendig
å etter fylle minimum 3,8 liter (eller to
flasker på 1,89 liter).
I tilfelle sprut fra tilsetningen, skyll
umiddelbart med kaldt vann og tørk med
en fuktig klut.
Dersom tilsetningen har krystallisert seg,
tørk bort med en svamp og varmt vann.

Viktig: i tilfelle etter fylling etter
mangel på tilsetning
, er det helt
nødvendig at du venter i ca. 5 minutter
for du setter på tenningen , uten å åpne
førerdøren, eller foretar opplåsing
av bilen, eller setter nøkkelen i
tenningslåsen
.
Sett på tenningen og start motoren etter
10 sekunder.


Kast ikke flaskene med AdBlue
®

-
tilsetning i husholdningsavfallet. Legg
dem i en egnet beholder eller lever dem
til forhandleren.
