87
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Inclinarea spatarului
-

Acţionaţi comanda şi reglaţi
înclinarea spătarului.
Aducerea spatarului in pozitie
masuta
-


Coborati tetiera la maxim.
-


T

rageţi comanda pentru rabaterea
spătarului pe perna de şezut a
scaunului. Repozitionarea spatarului
-

Deblocaţi spătarul trăgând
comanda, apoi replasaţi-l în poziţia
iniţială.
-


V

erificati fixarea corecta a
ansamblului.
Plierea scaunului in pozitie
portofel
-

T

receti scaunul in pozitie masuta.
-

Ridicaţi bara situată în spatele
scaunului pentru a desprinde
punctele de fixare din spate.
-


Basculaţi ansamblul scaunului
catre inainte, până la blocare.
Modularitate scaun de Rand 2Repozitionarea scaunului
-
Rabateţi scaunul pentru a fixa
punctele de ancorare din spate.
i

nainte de a rabate scaunul,
asigurati-va ca:
-

pe randul 3, nici un pasager
nu are picioarele asezate pe
amplasamentul de ancorare a
scaunului pe podea,
-


scaunul este blocat corect pe
podea,
-


centura de siguranta a
scaunului este utilizabila.
erGonoMie şi ConFort
4

88
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Modularitate scaune de Rand 3
Aduceti spatarul in pozitie masuta
-
Coborati tetiera la maxim.
-

a ctionati comanda pentru a rabate
spatarul pe perna de sezut a
scaunului.
Readucerea spatarului in pozitie
-
d eblocati spatarul tragand de
comanda, apoi aduceti-l in pozitia
initiala.
-

V
erificati fixarea corecta a
ansamblului. Readucerea scaunului in pozitie
-

Apasati comanda rosie.
-


Rabateti ansamblul catre inapoi.
Plierea scaunului in pozitie


portofel
-

T
receti in pozitie masuta.
-
r idicati palonierul echipat cu o
chinga rosie, situat in spatele
scaunului, pentru a degaja
picioarele scaunului din fixarea din
podea.
-

Basculati ansamblul catre inainte. Asigurati-va:
-


de corecta fixare a scaunului
pe podea,
-


ca centura de siguranta a
scaunului este utilizabila.

89
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Urcare, coborare de pe Randul 3
Urcare in vehicul
-
Plasati scaunul de pe randul 2 in
pozitie masuta.
Coborare din vehicul
-


Coborati tetiera la maxim.
-

a ctionati comanda galbena,
situata pe spatarul scaunului de pe
randul
2.
-

Rabateti spatarul in pozitie masuta.
a
sigurati-va ca centura centrala
este asezata corect in ghidajul ei
din garnitura pavilionului.
-

Basculati-l in pozitie portofel, pentru
a crea loc de acces. -

t
rageti de chinga rosie, pentru a
dispune scaunul in pozitia portofel.
-
Basculati ansamblul catre inainte.
-
Iesiti pe usa laterala.
i
nainte de rabate scaunul,
verificati daca pe randul 3 nici un
pasager nu are picioarele asezate
pe amplasamentul de ancorare a
scaunului de pe randul 2.
erGonoMie şi ConFort
4

90
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Demontarea scaunului
-

Dacă este necesar
, împingeţi
scaunele din faţă catre inainte.
-

Coborati tetiera.
-


Plasaţi scaunul în poziţia portofel.
-


Redresaţi scaunul prin basculare
spre inainte, apoi ridicaţi-l. Repozitionarea scaunului
e

ticheta scaunului va indica
amplasamentul ce trebuie respectat.
-

Plasaţi cârligele picioarelor din fata
între cele două bare.
-


Rabateţi scaunul catre inapoi,
pentru fixarea punctelor de
ancorare spate.
-

a ctionati comanda pentru plasarea
spatarului în poziţia iniţială.
-

Ridicaţi tetiera.
a
sigurati-va ca nici un obiect sau
picioarele unui pasager asezat in
spate nu obtureaza punctele de
ancorare si nu impiedica blocarea
corecta a ansamblului.
Manipulare scaun de Rand 2

91
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Manipulare scaun de Rand 3
Demontarea scaunului
-
Coborati tetiera.
-


Plasati scaunul in pozitie portofel.
-


Basculati ansamblul catre inainte.
-


Prindeti montantii laterali ai
scaunului pliat, inclinati usor catre
inainte si ridicati scaunul. Remontarea scaunului
e

ticheta scaunului va indica
amplasamentul ce trebuie respectat.
-

Plasati carligele picioarelor din fata
intre cele doua bare.
-

a sigurati-va ca nici un obiect sau
picioarele unui pasager asezat
in spate nu este plasat in zona
alveolelor de ancorare si centura
de siguranta poate fi utilizata
corect.
-
r abateti scaunul catre inapoi,
pentru a-i fixa picioarele in punctele
de ancorare din spate.
-
a ctionati comanda, pentru a ridica
spatarul in pozitia initiala.
-

Ridicati tetiera.
Pentru o utilizare corecta
În urma diferitelor manipulări:
-
nu detaşaţi o tetieră fără a o
depozita şi fixa pe un suport,
-


verificaţi ca centurile de siguranţă
să rămână tot timpul accesibile şi
uşor de cuplat de către pasager

,
-

un pasager nu trebuie să se
instaleze fără a-şi ajusta şi cupla
centura de siguranţă.
-


pasagerul asezat pe randul
3
trebuie sa se asigure ca nu
obtureaza punctele de ancorare a
scaunelor de pe randul 2.
-

un pasager asezat pe randul
3
nu trebuie sa aiba in fata lui
scaunele de pe randul 2 in pozitie
portofel, pentru a evita orice risc de
basculare involuntara a scaunului,
ceea ce ar putea duce la raniri.
n
u asezati obiecte dure sau grele pe
spatarul unui scaun in pozitie masuta,
ele ar putea fi proiectate violent in
cazul unui impact.
erGonoMie şi ConFort
4

92
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
MODULARITATE SI DIFERITE CONFIGURATII ALE SCAUNELOR
Amenajari 5 locuri

93
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Amenajari 7 locuri
Diferitele manipulări trebuie
efectuate cu vehiculul oprit.
erGonoMie şi ConFort
4

94
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016

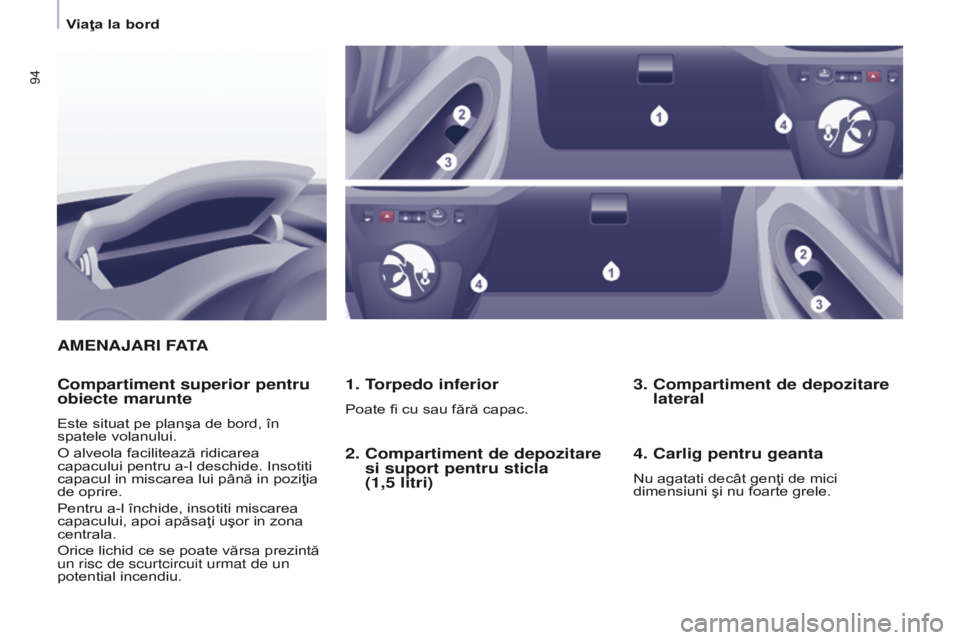

AMENAjARI FATA
1. T
orpedo inferior
Poate fi cu sau fără capac.
Compartiment superior pentru
obiecte marunte
Este situat pe planşa de bord, în
spatele volanului.
O alveola facilitează ridicarea
capacului pentru a-l deschide. Insotiti
capacul in miscarea lui până in poziţia
de oprire.
Pentru a-l închide, insotiti miscarea
capacului, apoi apăsaţi uşor in zona
centrala.
Orice lichid ce se poate vărsa prezintă
un risc de scurtcircuit urmat de un
potential incendiu.
3. Compartiment de depozitare
lateral
4. Carlig pentru geanta
Nu agatati decât genţi de mici
dimensiuni şi nu foarte grele.
2. Compartiment de depozitare
si suport pentru sticla
(1,5 litri)
Viaţa la bord
