2016 CITROEN BERLINGO MULTISPACE Ghiduri De Utilizare (in Romanian)

79
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
BANCHETA SPATE
Fiecare parte 1/3 - 2/3 este este
rabatabilă în poziţia portofel, apoi
detaşabilă individual.
Tetiera
Bancheta spate 1/3 - 2/3 este echipată
cu tetiere tip virgulă. Poziţie înaltă: trageţi în sus.
Poziţie joasă: apăsaţi în jos pentru a o
coborî.
Pentru a o detaşa, după ce aţi ridicat-o,
apăsaţi pe comanda şi ridicaţi tetiera.
Pentru a o reinstala, introduceţi tijele
tetierei în orificii, pe direcţia axei
spătarului.
erGonoMie şi ConFort
4

80
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Pozitie portofel
exemplu de manipulare pentru
partea 1/3. Pentru partea 2/3 este
identică. -

Ridicaţi bara de comandă gri,
situată în spatele pernei de şezut.
-

Basculaţi ansamblul spre inainte.
Readucere in pozitie
Verificaţi buna blocare pe podea a
scaunului în momentul revenirii în
poziţia asezat.
-

Aduceti tetierele în poziţie joasă.
-


Dacă este necesar

, deplasati
scaunul din faţă catre inainte.
-
Apăsaţi pe comanda gri, situată pe
partea superioară a spătarului.
-

Rabateţi spătarul peste perna de
şezut.
Basculaţi ansamblul spre inapoi, până la
blocare.
Ridicaţi spătarul.
Blocarea scaunului este corectă numai
atunci când comanda (din partea
superioară a spătarului) nu mai este vizibilă.

81
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Demontarea bancheteiRemontarea banchetei
Vezi "Poziţia portofel" descrisă
anterior. Pentru a aduce bancheta
(partea 1/3 şi/sau 2/3) în
poziţia
"transport de pasageri",
vezi "Poziţia portofel" descrisă anterior.
-

Înclinaţi ansamblul la aproximativ
45° spre inapoi.
-

Ridicaţi bancheta
vertical, până la
capătul cursei ancorărilor.
-
Redresaţi bancheta prin basculare
spre inainte, apoi ridicaţi-o.
-


Dacă este necesar
, deplasati
scaunele catre inainte.
-

Plasaţi bancheta (partea 1/3 şi/

sau 2/3) în poziţie portofel. -
Aduceţi bancheta (partea 1/3 şi/

sau 2/3) în poziţie verticală.
-
Plasaţi cârligele între cele două
bare.
-

Rabateţi bancheta spre spate.
erGonoMie şi ConFort
4

82
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
SCAUNE SPATE (5 LOCURI)T etiera
Fiecare scaun este demontabil
individual.
La fiecare repoziţionare a unui
scaun, sau după ce l-aţi detaşat apoi
remontat, verificaţi fixarea corecta pe
podea.
Cele trei scaune din spate,
independente, sunt echipate cu tetiere
în formă de virgulă.
Spătarul scaunului central, rabatat
peste perna de şezut, dispune de o
suprafaţă ce îndeplineşte funcţia de
masă cu suport pentru pahare. Poziţie înaltă: ridicaţi.
Poziţie joasă: apăsaţi deasupra pentru
a o coborî.
Pentru a o demonta, după ce aţi
ridicat-o, apăsaţi pe comanda şi ridicaţi
tetiera.
Pentru a o reinstala, introduceţi tijele
tetierei în orificii păstrând direcţia axei
spătarului.

83
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Inclinarea spataruluiAducerea spatarului in pozitie
masuta Repozitionarea spatarului
Plierea scaunului in pozitie
portofel Repozitionarea scaunului
- Acţionaţi comanda şi reglaţi
înclinarea spătarului.
-

T
rageţi comanda pentru rabaterea
spătarului pe perna de şezut a
scaunului.
n

u asezati niciun obiect dur sau greu
pe măsuţă. Pot deveni proiectile
periculoase în caz de frânare bruscă
sau impact. -

Deblocaţi spătarul trăgând
comanda, apoi readuceti-l în poziţia
iniţială.
Dupa readucerea în poziţie, asiguraţi-
vă de corecta sa blocare.
-


T
rageţi comanda pentru a plia
scaunul în poziţia măsuţă.
-

Ridicaţi bara situată în spatele
scaunului pentru a degaja punctele
de prindere din spate.
-


Basculaţi ansamblul scaunului
catre inainte, până la blocare.-

Împingeţi comanda roşie.
-

Rabateţi scaunul, pentru a-l fixa in
punctele de ancorare din spate.
-


Ridicaţi spătarul, trăgând de
comandă.
-


V
erificati fixarea corecta a
ansamblului.
Inainte de rabatere, verificaţi
daca nici un obiect nu obtureaza
punctele de ancorare şi nu
împiedică blocarea corectă a
scaunelor.
erGonoMie şi ConFort
4

84
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Demontarea scaunului
- Dacă este necesar, deplasati
scaunele din faţă catre inainte si
coborâţi tetiera.
-

Plasaţi scaunul în poziţia portofel.
Pentru o utilizare corecta
În urma diferitelor manipulări:
-
nu detaşaţi o tetieră fără a o
depozita şi fixa pe un suport,
-


verificaţi ca centurile de siguranţă
să rămână tot timpul accesibile şi
uşor de cuplat de către pasager

,
-

un pasager nu trebuie să se
instaleze fără a-şi ajusta şi cupla
centura de siguranţă.
V

ezi "Poziţia portofel" descrisă
anterior.
-

Apăsaţi parghia roşie, pentru
deblocarea picioarelor din faţă.
-


Înclinaţi ansamblul la aproximativ
45° catre inapoi, fără a elibera
parghia.
-


Eliberaţi parghia.
-


Ridicaţi scaunul

vertical, până la
capătul cursei ancorărilor.
-

Redresaţi scaunul prin basculare
spre inainte, apoi ridicaţi-l.
Repozitionarea scaunului
- Înclinaţi scaunul 45° spre inainte.
-
Plasaţi cârligele între cele
două

bare.
-

Rabateţi scaunul pentru fixarea
punctelor de ancorare spate.
-


T
rageţi comanda pentru aducerea
spatrului în poziţia iniţială.
-

Ridicaţi tetiera.
Inainte de rabatere, verificaţi
daca nici un obiect nu obtureaza
punctele de ancorare şi nu
împiedică blocarea corectă a
scaunelor

.

85
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune

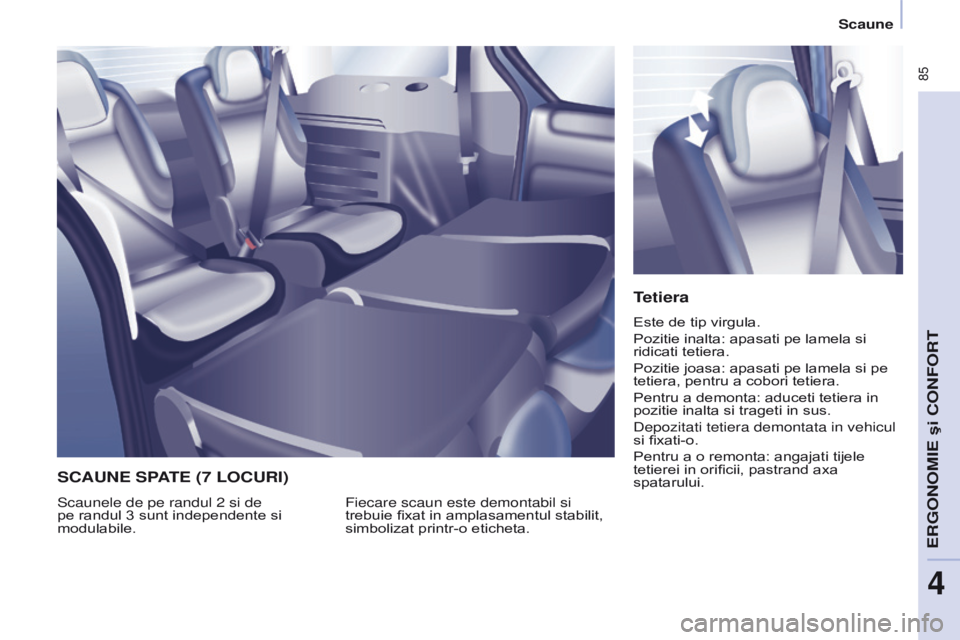

Tetiera
Este de tip virgula.
Pozitie inalta: apasati pe lamela si
ridicati tetiera.
Pozitie joasa: apasati pe lamela si pe
tetiera, pentru a cobori tetiera.
Pentru a demonta: aduceti tetiera in
pozitie inalta si trageti in sus.
d
epozitati tetiera demontata in vehicul
si fixati-o.
Pentru a o remonta: angajati tijele
tetierei in orificii, pastrand axa
spatarului.
Fiecare scaun este demontabil si
trebuie fixat in amplasamentul stabilit,
simbolizat printr-o eticheta.
Scaunele de pe randul 2 si de
pe randul 3 sunt independente si
modulabile.
SCAUNE SPATE (7 LOCURI)
erGonoMie şi ConFort
4

86
Berlingo-2-VP_ro_Chap04_ergonomie_ed01-2016
Scaune
Scaun lateral stanga
Tipuri de scaune de pe Randul 2
Tipuri de scaune de pe Randul 3
Scaun central Scaun lateral dreapta
Scaun lateral dreapta
Scaun lateral stanga
