Visão geral
Teclas no volante
TeclaFunçãoLigar/desligar o assistente para o
caso de congestionamento, con‐
sulte a página 173 .Interromper o assistente para o caso
de congestionamento, consulte a
página 173 .Interruptor basculante:
Manter, memorizar e alterar a veloci‐
dade, consulte a página 167 .Acessar a velocidade, consulte a pá‐
gina 168 .Ajustar distância, consulte a página
168 .
Sensor de radar
O sensor de radar do para-choque serve para o
reconhecimento das viaturas que circulam na
dianteira.
Manter o sensor de radar limpo e desobs‐
truído.
CâmeraUma câmera serve para reconhecer viaturas.
A câmera se encontra na zona do retrovisor in‐
terior.
Manter o para-brisas limpo e desobstruído na
zona da parte dianteira do retrovisor interior.
Ligar/desligar e interromper
Ligar Pressionar a tecla.
▷Preparar o sistema: pressionar uma vez.▷Ativar o sistema:
Com o ACC inativo: pressionar o interrup‐
tor basculante ou a tecla RES.
Com o ACC ativo: o sistema está pronto.
Dirigir no centro da faixa de rolamento.
O sistema se ativa automaticamente
abaixo dos 60 km/h.Seite 173Conforto na conduçãoComandos173
Online Edition for Part no. 01 40 2 970 975 - II/16

Limites do sistema
Potência do motor
A velocidade desejada é mantida nas descidas
acentuadas, pode, porém, diminuir em subi‐
das, se a potência do motor não for suficiente.
Controle da Distância deEstacionamento PDC
Princípio
O PDC presta auxílio durante o estaciona‐
mento. A aproximação lenta a um objeto que
está atrás, ou, caso a viatura também esteja
equipada com PDC na parte da frente e
mesmo na frente da viatura, é sinalizada atra‐
vés de:▷Sinais acústicos.▷Visualização óptica.
Informações gerais
Para a medição encontram-se montados sen‐
sores de ultrassons nos para-choques.
Dependendo do ambiente, o alcance é de
cerca de 2 m.
O aviso acústico apenas ocorre nas seguintes
situações:
▷Nos sensores na parte dianteira e nos dois
sensores de canto na parte traseira a cerca
de 60 cm.▷Nos sensores centrais atrás a cerca de
1,50 m.▷Em caso de perigo de colisão.
Notas
ADVERTÊNCIA
O sistema não dispensa a responsabili‐
dade de avaliar corretamente a situação do
trânsito. Devido aos limites do sistema, este
não poderá reagir da forma automática ade‐
quada em todas as situações do trânsito.
Existe perigo de acidente. Adaptar o modo de
condução às condições de trânsito. Observar
as condições de trânsito e intervir ativamente
nas respectivas situações.◀
ADVERTÊNCIA
Por motivos inerentes às leis da física, a
elevadas velocidades e com o PDC ativado
pode ocorrer uma advertência tarde demais.
Existe perigo de ferimento ou o perigo de da‐
nos materiais. Evitar um avanço rápido em di‐
reção a um objeto. Evitar uma partida rápida
enquanto o PDC ainda não estiver ativo.◀
Visão geral
Com o PDC na parte dianteira: tecla na
viatura
Botão da assistência para estaciona‐
mento
Sensores de ultrassons Sensores de ultrassons do PDC,
por exemplo, nos para-choque.
Requisitos de funcionamento Para garantir a operacionalidade completa:
▷Não tapar os sensores, por exemplo, com
adesivos, porta-bicicletas.▷Manter os sensores limpos e livres de gelo.
Para a limpeza: com uma lavadora de alta pres‐
são, manter uma distância mínima de 30 cm e
Seite 179Conforto na conduçãoComandos179
Online Edition for Part no. 01 40 2 970 975 - II/16

não aplicar o jato durante muito tempo sobre
os sensores.
Ligar/desligar
Ligar automaticamente O PDC se liga automaticamente nas seguintes
situações:▷Quando é engrenada a posição da ala‐
vanca seletora R com o motor em funcio‐
namento.
Adicionalmente, a câmera de marcha à ré é
ligada.▷Em caso de equipamento com PDC na
parte dianteira: se forem reconhecidos ob‐
stáculos na traseira e dianteira da viatura
pelo PDC e a velocidade for inferior a cerca
de 4 km/h.
A comutação automática em caso de obstácu‐
los detectados pode ser desligada:
1."Configurações"2."Estacionar"3.Selecionar o ajuste.
O ajuste é salvo para o perfil utilizado
nesse momento.
Para reduzir advertências falsas, eventual‐
mente desligar a ativação automática do PDC
quando os obstáculos são reconhecidos, por
exemplo, nas máquinas de lavagem automá‐
tica.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
percurso ou velocidade.
Se necessário, ligar novamente o sistema.
Com PDC na parte dianteira: ligar/
desligar manualmente
Pressionar o botão da assistência para
estacionamento.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
Quando pressionar o botão da assistência para
estacionamento e a marcha à ré estiver engre‐
nada, o sistema exibe a imagem da câmera de
marcha à ré.
Indicação
Sinais acústicos A aproximação a um objeto é sinalizada por um
sinal descontínuo em relação à respectiva po‐
sição. Se, por exemplo, for identificado um ob‐
jeto na traseira esquerda da viatura, o sinal
acústico é emitido pelo alto-falante traseiro es‐
querdo.
À medida que a distância em relação ao objeto
vai diminuindo, os intervalos ficam mais curtos.
Se a distância em relação a um objeto detec‐
tado for inferior a cerca de 25 cm, soa um sinal
contínuo.
Com PDC na parte dianteira: se existirem obje‐
tos tanto na parte dianteira, como traseira da
viatura, soa um sinal contínuo intermitente.
O sinal acústico é desligado quando é selecio‐
nada a posição da alavanca seletora P com
transmissão Steptronic.
Volume
É possível ajustar a relação do volume sonoro
do sinal acústico do PDC para o volume so‐
noro do entretenimento.
1."Multimédia", "Rádio" ou "Configurações"2."Som"3."Configurações do volume"4."PDC"5.Girar o Controller até alcançar o ajuste de‐
sejado.6.Pressionar o Controller.
O ajuste é salvo para o perfil utilizado nesse
momento.
Seite 180ComandosConforto na condução180
Online Edition for Part no. 01 40 2 970 975 - II/16

Advertência óptica
A aproximação a um objeto pode ser indicada
no display de controle. Os objetos que se en‐
contram a uma distância superior serão aí indi‐
cados, antes mesmo de se ouvir um sinal
acústico.
Assim que o Controle da Distância de Estacio‐
namento (PDC) for ativado surge uma indica‐
ção.
A área de detecção dos sensores é represen‐
tada em verde, amarelo e vermelho.
Quando é apresentada a imagem da câmera
de marcha à ré, pode comutar-se para o PDC:
"Câmara de marcha-atrás"
Limites do sistema
Nota ADVERTÊNCIA
Devido aos limites do sistema, o mesmo
pode reagir incorretamente ou nem reagir.
Existe perigo de acidente ou perigo de danos
materiais. Respeitar as indicações sobre os li‐
mites do sistema e, se necessário, intervir ati‐
vamente.◀
Com reboque ou com tomada do
reboque ocupada
Os sensores traseiros não podem fazer uma
medição satisfatória. Por isso, eles são desli‐
gados.
É exibida uma mensagem do Check-Control.
Limites da medição por ultrassons O sistema de identificação de objetos podechegar aos seus limites físicos da medição por
ultrassons, por exemplo, nas seguintes situa‐
ções:
▷Em caso de crianças pequenas e animais.▷Em caso de pessoas com um vestuário es‐
pecífico, por exemplo, casaco.▷Em caso de falha externa do sistema de ul‐
trassom, devido a viaturas em circulação
ou máquinas ruidosas.▷Se os sensores estiverem com sujeira, co‐
bertos de gelo, danificados ou mal ajusta‐
dos.▷Em caso de condições climáticas específi‐
cas, por exemplo, umidade do ar elevada,
chuva, queda de neve, calor extremo e
vento forte.▷Em caso de lanças e esferas de reboque
de outras viaturas.▷Em caso de objetos finos ou em forma de
cunha.▷Em caso de objetos em movimento.▷Em caso de objetos altos e salientes,
por exemplo, saliências da parede ou
carga.▷Em caso de objetos com bordas e arestas
vivas.▷Em caso de objetos com superfícies ou es‐
truturas finas, por exemplo, vedações.▷Em caso de objetos com superfícies poro‐
sas.▷Com carga saliente.
Objetos baixos já indicados, por exemplo,
meios-fios, podem encontrar-se no ângulo
cego dos sensores antes ou depois de soar
um sinal de advertência contínuo.
Advertências falsas
O PDC pode emitir uma advertência sob as se‐
guintes condições, apesar de não existir um
obstáculo na área de detecção:
▷Em caso de chuva forte.▷Em caso de sensores com muita sujeira ou
gelo.▷Em caso de sensores cobertos de neve.▷Em caso de piso rugoso.▷Em caso de irregularidades no solo, por
exemplo, lombadas.Seite 181Conforto na conduçãoComandos181
Online Edition for Part no. 01 40 2 970 975 - II/16

▷Em caso de espaços grandes e retangula‐
res com paredes lisas, por exemplo, gara‐
gens subterrâneas.▷Em caso de sistemas de lavagem e máqui‐
nas de lavagem automática.▷Devido a fortes gases de escape.▷Com a cobertura da esfera de reboque
torta.▷Devido a outras fontes de ultrassons, por
exemplo, varredoras mecânicas, lavadoras
a jato de vapor ou lâmpadas de néon.
Para reduzir advertências falsas, eventual‐
mente desligar a ativação automática do PDC
quando os obstáculos são reconhecidos, por
exemplo, nas máquinas de lavagem automá‐
tica.
Falha de funcionamento
É exibida uma mensagem do Check-Control.
No display de controle, a área de detecção dos
sensores é representada de forma realçada.
O PDC está com defeito. Mandar verificar o
sistema.
Surround View
Princípio O Surround View engloba diferentes sistemas
de assistência de câmera, que o assistem ao
estacionar, ao realizar manobras, assim como
em saídas e cruzamentos com pouca visibili‐
dade.
▷Câmera de marcha à ré, consulte a página
182 .▷Top View, consulte a página 185 .▷Side View, consulte a página 187 .Câmera de marcha à ré
Princípio
A câmera de marcha à ré ajuda no estaciona‐
mento e nas manobras com marcha à ré. Para isso, a área atrás da viatura é apresentada no
display de controle.
Nota ADVERTÊNCIA
O sistema não dispensa a responsabili‐
dade de avaliar corretamente a situação do
trânsito. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Controlar adicionalmente as condições de
trânsito e tudo aquilo que se passa ao redor da
viatura através da observação direta e inter‐
venção ativa nas respectivas situações.◀
Visão geral
Tecla na viatura
Botão da assistência para estaciona‐
mento
Seite 182ComandosConforto na condução182
Online Edition for Part no. 01 40 2 970 975 - II/16

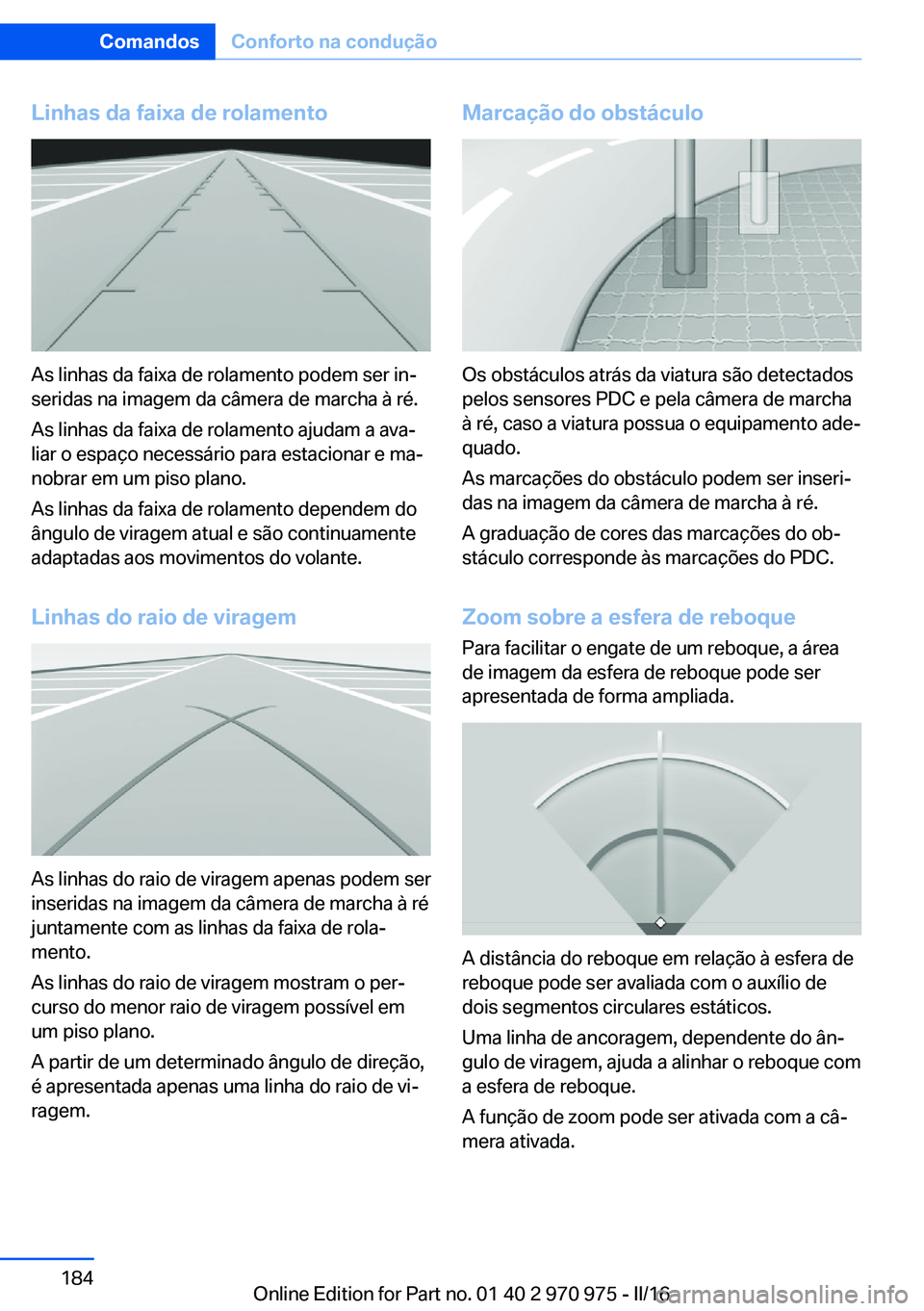

Linhas da faixa de rolamento
As linhas da faixa de rolamento podem ser in‐
seridas na imagem da câmera de marcha à ré.
As linhas da faixa de rolamento ajudam a ava‐
liar o espaço necessário para estacionar e ma‐
nobrar em um piso plano.
As linhas da faixa de rolamento dependem do
ângulo de viragem atual e são continuamente
adaptadas aos movimentos do volante.
Linhas do raio de viragem
As linhas do raio de viragem apenas podem ser
inseridas na imagem da câmera de marcha à ré
juntamente com as linhas da faixa de rola‐
mento.
As linhas do raio de viragem mostram o per‐
curso do menor raio de viragem possível em
um piso plano.
A partir de um determinado ângulo de direção,
é apresentada apenas uma linha do raio de vi‐
ragem.
Marcação do obstáculo
Os obstáculos atrás da viatura são detectados
pelos sensores PDC e pela câmera de marcha
à ré, caso a viatura possua o equipamento ade‐
quado.
As marcações do obstáculo podem ser inseri‐
das na imagem da câmera de marcha à ré.
A graduação de cores das marcações do ob‐
stáculo corresponde às marcações do PDC.
Zoom sobre a esfera de reboque Para facilitar o engate de um reboque, a área
de imagem da esfera de reboque pode ser
apresentada de forma ampliada.
A distância do reboque em relação à esfera de
reboque pode ser avaliada com o auxílio de
dois segmentos circulares estáticos.
Uma linha de ancoragem, dependente do ân‐
gulo de viragem, ajuda a alinhar o reboque com
a esfera de reboque.
A função de zoom pode ser ativada com a câ‐
mera ativada.
Seite 184ComandosConforto na condução184
Online Edition for Part no. 01 40 2 970 975 - II/16

Requisitos▷Side View ligado.▷A própria viatura se desloca a uma veloci‐
dade de passo, no máximo.▷Para o reconhecimento de objetos próxi‐
mos é necessária uma luminosidade sufici‐
ente, por exemplo, luz do dia.
Indicação
O símbolo amarelo é exibido quando a
câmera detecta a aproximação de uma
viatura.
O símbolo cinza é exibido quando não
é possível detectar o trânsito transver‐
sal.
Limites do sistema
Nas seguintes situações o aviso de trânsito
transversal pode ser limitado:
▷Com más condições de iluminação ou de
visibilidade.▷Se a câmera estiver com sujeira ou tapada.
Limites do sistema
É possível que os objetos mostrados no dis‐
play de controle estejam mais perto do que
aquilo que parecem. Por isso, não medir a dis‐
tância até os objetos no display.
O ângulo visual corresponde a cerca de 180°.
Assistente para
estacionamento
Princípio
O sistema auxilia no estacionamento lateral,
paralelamente à faixa de rolamento.
A operação do assistente para estacionamento
é dividida em três passos:
▷Ligar e ativar.▷Procurar o espaço de estacionamento.▷Estacionar.
O status do sistema e as instruções necessá‐
rias são exibidos no display de controle.
Os sensores de ultrassons medem os espaços
de estacionamento em ambos os lados da via‐
tura.
O assistente para estacionamento calcula a li‐
nha ideal de estacionamento e assume a vira‐
gem, a aceleração, a frenagem e muda de velo‐
cidade, se necessário, durante o processo de
estacionamento. Durante o processo de esta‐
cionamento, manter o botão da assistência
para estacionamento pressionado.
Notas
Parte integrante do assistente para estaciona‐
mento é o Controle da Distância de Estaciona‐
mento PDC.
Ao estacionar, ter ainda em atenção as infor‐
mações e indicações visuais e acústicas do
PDC, do assistente para estacionamento e da
câmera de marcha à ré e agir de acordo com a
situação.
Seite 189Conforto na conduçãoComandos189
Online Edition for Part no. 01 40 2 970 975 - II/16

Fontes de áudio altas no exterior e no interior
da viatura podem se sobrepor ao sinal acústico
do PDC.
ADVERTÊNCIA
O sistema não dispensa a responsabili‐
dade de avaliar corretamente a situação do
trânsito. Devido aos limites do sistema, este
não poderá reagir da forma automática ade‐
quada em todas as situações do trânsito.
Existe perigo de acidente. Adaptar o modo de
condução às condições de trânsito. Observar
as condições de trânsito e intervir ativamente
nas respectivas situações.◀
ADVERTÊNCIA
Se utilizar a esfera de reboque, o assis‐
tente para estacionamento pode provocar da‐
nos por causa dos sensores ocultos. Existe
perigo de acidente ou perigo de danos materi‐
ais. Durante a condução com reboque ou utili‐
zação da esfera de reboque, por exemplo,
porta-bicicletas, não utilizar o assistente para
estacionamento.◀
ATENÇÃO
O assistente para estacionamento pode
dirigir a viatura ao longo dos meios-fios e por
cima dos mesmos. Existe perigo de danos ma‐
teriais. Observar as condições de trânsito e in‐
tervir ativamente nas respectivas situações.◀
Um motor desligado por meio da função Start
Stop automática inicia automaticamente ao
ativar o assistente para estacionamento.Visão geral
Tecla na viatura
Botão da assistência para estaciona‐
mento
Sensores de ultrassons
Os sensores de ultrassons para a medição dos
espaços de estacionamento se encontram na
lateral da viatura.
Para garantir a operacionalidade completa:
▷Manter os sensores limpos e livres de gelo.▷Se utilizar uma lavadora de alta pressão,
manter uma distância mínima de 30 cm e
não aplicar o jato durante muito tempo so‐
bre os sensores.▷Não colar sobre os sensores.
Requisitos
Para medir espaços de
estacionamento
▷Marcha para a frente em linha reta até
cerca de 35 km/h.Seite 190ComandosConforto na condução190
Online Edition for Part no. 01 40 2 970 975 - II/16
