Limites da medição por ultrassonsO sistema de identificação de objetos pode
chegar aos seus limites físicos da medição por
ultrassons, por exemplo, nas seguintes situa‐
ções:▷Em caso de crianças pequenas e animais.▷Em caso de pessoas com um vestuário es‐
pecífico, por exemplo, casaco.▷Em caso de falha externa do sistema de ul‐
trassom, devido a viaturas em circulação
ou máquinas ruidosas.▷Se os sensores estiverem com sujeira, co‐
bertos de gelo, danificados ou mal ajusta‐
dos.▷Em caso de condições climáticas específi‐
cas, por exemplo, umidade do ar elevada,
chuva, queda de neve, calor extremo e
vento forte.▷Em caso de lanças e esferas de reboque
de outras viaturas.▷Em caso de objetos finos ou em forma de
cunha.▷Em caso de objetos em movimento.▷Em caso de objetos altos e salientes,
por exemplo, saliências da parede ou
carga.▷Em caso de objetos com bordas e arestas
vivas.▷Em caso de objetos com superfícies ou es‐
truturas finas, por exemplo, vedações.▷Em caso de objetos com superfícies poro‐
sas.▷Com carga saliente.
Objetos baixos já indicados, por exemplo,
meios-fios, podem encontrar-se no ângulo
cego dos sensores antes ou depois de soar
um sinal de advertência contínuo.
Eventualmente, serão reconhecidos espaços
de estacionamento que não são adequados
para a finalidade ou os mesmos não serão re‐
conhecidos.
Falha de funcionamento
É exibida uma mensagem do Check-Control.
O assistente para estacionamento falhou.
Mandar verificar o sistema.Seite 172ComandosConforto na condução172
Online Edition for Part no. 01 40 2 970 487 - II/16

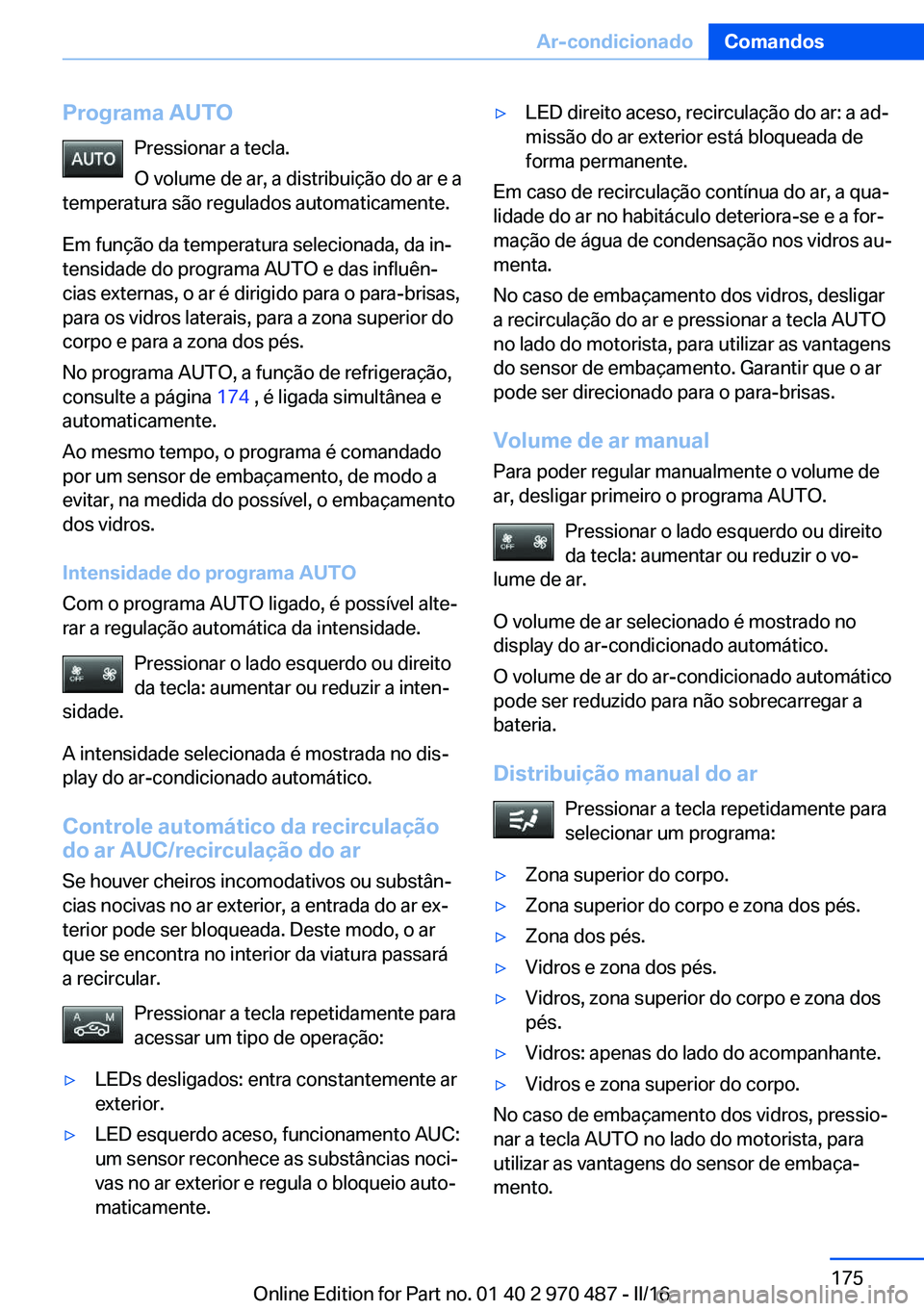

Programa AUTOPressionar a tecla.
O volume de ar, a distribuição do ar e a
temperatura são regulados automaticamente.
Em função da temperatura selecionada, da in‐
tensidade do programa AUTO e das influên‐
cias externas, o ar é dirigido para o para-brisas,
para os vidros laterais, para a zona superior do
corpo e para a zona dos pés.
No programa AUTO, a função de refrigeração,
consulte a página 174 , é ligada simultânea e
automaticamente.
Ao mesmo tempo, o programa é comandado por um sensor de embaçamento, de modo aevitar, na medida do possível, o embaçamento
dos vidros.
Intensidade do programa AUTO
Com o programa AUTO ligado, é possível alte‐
rar a regulação automática da intensidade.
Pressionar o lado esquerdo ou direito
da tecla: aumentar ou reduzir a inten‐
sidade.
A intensidade selecionada é mostrada no dis‐
play do ar-condicionado automático.
Controle automático da recirculação
do ar AUC/recirculação do ar
Se houver cheiros incomodativos ou substân‐
cias nocivas no ar exterior, a entrada do ar ex‐
terior pode ser bloqueada. Deste modo, o ar
que se encontra no interior da viatura passará
a recircular.
Pressionar a tecla repetidamente para
acessar um tipo de operação:▷LEDs desligados: entra constantemente ar
exterior.▷LED esquerdo aceso, funcionamento AUC:
um sensor reconhece as substâncias noci‐
vas no ar exterior e regula o bloqueio auto‐
maticamente.▷LED direito aceso, recirculação do ar: a ad‐
missão do ar exterior está bloqueada de
forma permanente.
Em caso de recirculação contínua do ar, a qua‐
lidade do ar no habitáculo deteriora-se e a for‐
mação de água de condensação nos vidros au‐
menta.
No caso de embaçamento dos vidros, desligar
a recirculação do ar e pressionar a tecla AUTO
no lado do motorista, para utilizar as vantagens
do sensor de embaçamento. Garantir que o ar
pode ser direcionado para o para-brisas.
Volume de ar manual Para poder regular manualmente o volume de
ar, desligar primeiro o programa AUTO.
Pressionar o lado esquerdo ou direito
da tecla: aumentar ou reduzir o vo‐
lume de ar.
O volume de ar selecionado é mostrado no
display do ar-condicionado automático.
O volume de ar do ar-condicionado automático
pode ser reduzido para não sobrecarregar a
bateria.
Distribuição manual do ar Pressionar a tecla repetidamente para
selecionar um programa:
▷Zona superior do corpo.▷Zona superior do corpo e zona dos pés.▷Zona dos pés.▷Vidros e zona dos pés.▷Vidros, zona superior do corpo e zona dos
pés.▷Vidros: apenas do lado do acompanhante.▷Vidros e zona superior do corpo.
No caso de embaçamento dos vidros, pressio‐
nar a tecla AUTO no lado do motorista, para
utilizar as vantagens do sensor de embaça‐
mento.
Seite 175Ar-condicionadoComandos175
Online Edition for Part no. 01 40 2 970 487 - II/16

Programa SYNCOs atuais ajustes do lado do motorista
para temperatura, volume de ar e dis‐
tribuição do ar e programa AUTO são transferi‐
dos para o lado do acompanhante e para a
parte traseira do habitáculo esquerda/direita.
O programa é desligado quando os ajustes são
modificados do lado do acompanhante ou nos
lugares traseiros.
Calor residual
O calor armazenado no motor é utilizado para o
aquecimento do habitáculo.
Requisitos de funcionamento▷Até 15 minutos após desligar o motor.▷Motor quente à temperatura de serviço.▷Status de carga da bateria suficiente.▷Temperatura exterior abaixo de 25 ℃.
No display do ar-condicionado automático é
apresentada a disponibilidade da função.
Ligar
1.Desligar a ignição.2. Pressionar a tecla no lado do mo‐
torista à direita.
O símbolo é exibido no display do ar-condi‐
cionado automático.
Com a ignição ligada é possível ajustar a tem‐
peratura do habitáculo, o volume e a distribui‐
ção do ar.
Desligar
Com a ventilação no grau mais baixo, pressio‐
nar a tecla à esquerda no lado do motorista.
O símbolo no display do ar-condicionado
automático apaga.
Descongelar e desembaçar os vidros Pressionar a tecla.
O gelo e o embaçamento do para-brisas e dos
vidros laterais dianteiros são rapidamente eli‐
minados.
Para isso, orientar os bocais de saída laterais
para os vidros laterais.
O volume de ar pode ser adaptado com o pro‐
grama ativo.
No caso de embaçamento dos vidros, ligar
também a função de refrigeração ou pressio‐
nar a tecla AUTO para utilizar as vantagens do
sensor de embaçamento.
Desembaçador do óculo traseiro Pressionar a tecla.
O desembaçador do óculo traseiro
desliga-se automaticamente após um certo
tempo.
Microfiltro/filtro de carvão ativo
O microfiltro retém o pó e os polens do ar exte‐
rior aspirado.
O filtro de carvão ativo limpa os gases nocivos
do ar exterior que entra.
Este filtro combinado deve ser substituído du‐
rante a manutenção, consulte a página 245 ,
da viatura.Seite 176ComandosAr-condicionado176
Online Edition for Part no. 01 40 2 970 487 - II/16

ManutençãoEquipamento da viaturaNeste capítulo são descritos todos os equipa‐
mentos de série, versões nacionais e equipa‐
mentos especiais oferecidos na série. Como
isso, também estão descritos equipamentos
não disponíveis na viatura devido, por exem‐
plo, ao equipamento especial selecionado ou a
versão nacional. Isso também se aplica a fun‐
ções e sistemas relevantes para a segurança.
Se utilizar as respectivas funções e sistemas, é
necessário cumprir os respectivos regulamen‐
tos do país.
Sistema de manutenção
BMW
O sistema de manutenção indica quais as me‐
didas de manutenção necessárias e apoia na
preservação da segurança de circulação e de
funcionamento da viatura.
Os âmbitos e os intervalos poderão variar de
acordo com a versão nacional. Os trabalhos de
substituição, peças de substituição, combustí‐
veis e materiais de desgaste são faturados se‐
paradamente. Para mais informações, entrar
em contato com um parceiro de serviço do fa‐
bricante, outro parceiro de serviço qualificado
ou uma oficina especializada devidamente
qualificada.
Condition Based Service
CBS
Sensores e algoritmos especiais levam emconsideração as diferentes condições de utili‐
zação da viatura. O Condition Based Service
determina a necessidade de manutenção.
O sistema permite adaptar o âmbito de manu‐
tenção ao perfil de utilização pessoal.O display de controle pode exibir informações
sobre a necessidade de manutenção.
Dados de serviço no controle remoto
As informações sobre a necessidade de manu‐
tenção são memorizadas continuamente no
controle remoto. O parceiro de serviço conse‐
gue ler esses dados e sugerir um âmbito de
manutenção para a viatura.
Por isso, entregar o último controle remoto uti‐
lizado ao consultor do serviço.
Períodos de imobilizaçãoNão são considerados períodos de imobiliza‐
ção com a bateria da viatura desligada.
Incumbir um parceiro de serviço do fabricante,
outro parceiro de serviço qualificado ou uma
oficina especializada devidamente qualificada
de uma atualização dos âmbitos de manuten‐
ção em função do tempo, como óleo dos freios
e, eventualmente, óleo do motor, microfiltro e
filtro de carvão ativo.
Histórico de manutenção
Incumbir um parceiro de serviço do fabricante,
outro parceiro de serviço qualificado ou uma
oficina especializada devidamente qualificada
da manutenção e do reparo.
Os trabalhos de manutenção realizados são in‐
seridos nos comprovativos de manutenção e
nos dados da viatura. Tal como um manual do
registro de revisões, os registros são o com‐
provativo de uma manutenção regular.
Se um registro for memorizado no histórico de
serviço eletrônico, os dados relevantes para o
serviço não serão apenas memorizados na via‐
tura, mas também nos sistemas TI centrais da
BMW AG, Munique.
Os dados registrados no histórico de manu‐
tenção também podem ser visualizados peloSeite 245ManutençãoMobilidade245
Online Edition for Part no. 01 40 2 970 487 - II/16

ConservaçãoEquipamento da viatura
Neste capítulo são descritos todos os equipa‐
mentos de série, versões nacionais e equipa‐
mentos especiais oferecidos na série. Como
isso, também estão descritos equipamentos
não disponíveis na viatura devido, por exem‐
plo, ao equipamento especial selecionado ou a
versão nacional. Isso também se aplica a fun‐
ções e sistemas relevantes para a segurança.
Se utilizar as respectivas funções e sistemas, é
necessário cumprir os respectivos regulamen‐
tos do país.
Lavagem da viatura
Informações gerais Remover regularmente corpos estranhos, por
exemplo, folhas, com o capô do motor aberto
na zona abaixo do para-brisas.
Especialmente no inverno, a viatura deverá ser
lavada com maior frequência. A forte sujeira e
o sal que é lançado nas estradas podem cau‐
sar danos na viatura.
Lavadoras a vapor e lavadoras de alta
pressão
Notas ATENÇÃO
Durante a limpeza com lavadoras de alta
pressão, uma pressão elevada demais ou tem‐
peraturas altas demais podem danificar vários
componentes. Existe perigo de danos materi‐
ais. Prestar atenção a uma distância suficiente
e não aplicar o jato durante muito tempo. Ob‐
servar as instruções de operação da lavadora de alta pressão.◀Distâncias e temperaturas▷Temperatura máxima: 60 ℃.▷Distância mínima para os sensores, câme‐
ras, vedações: 30 cm.▷Distância mínima para o teto solar: 80 cm.
Sistemas de lavagem automática ou
máquinas de lavagem automática
Notas ATENÇÃO
Em caso de utilização inadequada dos
sistemas automáticos de lavagem ou das má‐
quinas de lavagem automática podem ocorrer
danos na viatura. Existe perigo de danos mate‐
riais. Observar as seguintes indicações:
▷Deve-se dar a preferência a sistemas de la‐
vagem automática com rolos de tecido ou
com rolos macios, a fim de evitar estragos
na pintura.▷Antes da entrada nos sistema ou máquinas
de lavagem automática, certificar de que a
viatura não é grande demais.▷Evitar os sistemas ou as máquinas de lava‐
gem automática cujos trilhos de guia são
superiores a 10 cm para prevenir danos na
carroceria.▷Respeitar a largura máxima dos pneus do
trilho de guia para evitar danos nos pneus
e nas jantes.▷Recolher os retrovisores exteriores para
evitar danos nos mesmos.▷Se necessário, desativar o sensor de chuva
para evitar danos no sistema de limpeza.◀
Devido ao sistema de proteção do habitáculo
do sistema de alarme é possível que em alguns
casos seja ativado involuntariamente o alarme.
Respeitar as indicações para evitar alarme aci‐
dental, consulte a página 49 .
Seite 260MobilidadeConservação260
Online Edition for Part no. 01 40 2 970 487 - II/16

Peças de madeira nobre
Limpar os frisos e as peças em madeira nobre
exclusivamente com um pano úmido. Por fim,
secar com um pano macio.
Peças de plástico ATENÇÃO
Os produtos de limpeza contendo álcool
ou solventes, tais como diluentes nítricos, lí‐
quidos de limpeza a frio, combustível, entre
outros, podem danificar as peças de plástico.
Existe perigo de danos materiais. Para a lim‐
peza, utilizar um pano de microfibra. Se neces‐
sário, umedecer ligeiramente o pano com
água.◀
Das peças de plástico fazem parte, por exem‐
plo:▷Superfícies de couro sintético.▷Forro do teto.▷Vidros dos faróis.▷Vidro de cobertura do painel de instrumen‐
tos.▷Peças revestidas a tinta mate.▷Peças pintadas no habitáculo.
Cintos de segurança
A sujeira dos cintos pode afetar o funciona‐
mento do sistema de enrolamento, o que po‐
derá constituir um perigo para sua segurança.
ADVERTÊNCIA
Os produtos de limpeza químicos podem
destruir o tecido dos cintos de segurança.
Efeito de proteção inexistente dos cintos de
segurança. Existe perigo de ferimento ou pe‐ rigo de vida. Para a limpeza dos cintos de se‐
gurança, utilizar apenas detergente de sabão
suave.◀
Limpar apenas com detergente de sabão su‐
ave e quando estiver montado.
Não recolher os cintos de segurança antes de
estarem devidamente secos.
Alcatifas do piso e tapetes
ADVERTÊNCIA
Os objetos na zona dos pés do motorista
podem bloquear o curso do pedal ou um pedal
pisado. Existe perigo de acidente. Guardar os
objetos na viatura de forma que estes não pos‐
sam chegar à zona dos pés. Utilizar tapetes
adequados para a viatura e que possam ser fi‐
xados com a segurança ao chão. Não utilizar
tapetes soltos e não colocar vários tapetes uns
sobre os outros. Assegurar que existe espaço
suficiente para os pedais. Assegurar que os ta‐
petes são fixados corretamente depois de te‐
rem sido retirados, por exemplo, para fins de
limpeza.◀
Os tapetes podem ser retirados para efetuar a
limpeza do habitáculo.
Em caso de muita sujeira, limpar as alcatifas do
piso com um pano de microfibra e água ou um
produto de limpeza para têxteis. Esfregar no
sentido para trás e para frente; caso contrário,
poderá ocorrer a formação de borbotos na al‐
catifa.
Sensores/objetivas das câmerasPara limpar os sensores ou as objetivas das
câmeras, usar um pano umedecido com um
pouco de produto limpa-vidros.
Displays/monitores/vidro de proteção
do Head-Up Display
ATENÇÃO
Os produtos de limpeza químicos, a umi‐
dade ou todo o tipo de líquidos podem danifi‐
car a superfície dos displays e dos monitores.
Existe perigo de danos materiais. Para limpar,
utilizar um pano de microfibras antiestático
limpo.◀
ATENÇÃO
A superfície dos displays pode ser danifi‐
cada em caso de limpeza inadequada. Existe
perigo de danos materiais. Evitar uma pressãoSeite 263ConservaçãoMobilidade263
Online Edition for Part no. 01 40 2 970 487 - II/16

Produtos de vedação parapneus, ver Mobility Sys‐
tem 231
Produto vedante 231
Programa AUTO, ar-condicio‐ nado automático 175
Programa AUTO, intensi‐ dade 175
Programa Eletrônico de Esta‐ bilidade ESP, ver DSC 149
Programas de condução, ver Drivelogic 89
Programa SYNC, ar-condicio‐ nado automático 176
Proibições de ultrapassa‐ gem 104
Proteção antirroubo, parafu‐ sos da roda 251
Proteção antirroubo, via‐ tura 38
Proteção contra encadea‐ mento 186
Proteção de aprisionamento, teto solar 53
Proteção de aprisionamento, vidros 51
Proteção dos pernos da roda 251
Puxar 257
Q
Qualidade do combustí‐ vel 226
Quebra-sol 186
Quebra-sol móvel 186
R Rádio, ver o manual do moto‐ rista sobre a navegação, en‐
tretenimento e comunica‐
ção
RDC Controle de pressão dos pneus 123
Reaproveitamento 246 Rebater os encostos dos ban‐
cos traseiros 192, 195
Rebocar 257
Rebocar, ver Puxar e rebo‐ car 257
Reciclagem 246
Recipiente para líquido de la‐ vagem 86
Recirculação do ar 175
Rede de proteção do porta- -malas 193
Refrigeração máxima 174
Regeneração de energia 101
Regulação da velocidade de cruzeiro 155
Regulação da velocidade de cruzeiro sem regulação da
distância, ver Regulação da
velocidade de cruzeiro 155
Regulação de nível, amorteci‐ mento pneumático 154
Regulação de nível, falha de funcionamento 154
Relógio 99
Relógio digital 99
Reparar o furo 231
Repetidores de direção, co‐ mando 82
Repetidores de direção, sub‐ stituição das lâmpadas 248
Resetar, controle de pressão dos pneus RDC 124
Reset, controle de pressão dos pneus RDC 124
Retrovisor do acompanhante, inclinar para baixo 64
Retrovisores 64
Retrovisores exteriores 64
Retrovisores, memória 63
Retrovisor exterior antienca‐ deamento 65
Retrovisor exterior, antien‐ candeamento automá‐
tico 65
Retrovisor interior, antiencan‐ deamento automático 65 Roda compacta, ver Es‐
tepe 249
Roda de emergência, ver Es‐ tepe 249
Rodas, indicador de furo em um pneu RPA 125
Rodas, tudo a respeito de ro‐ das e pneus 228
RPA indicador de furo em um pneu 125
S Saídas de ar, ver Ventila‐ ção 177
Secar o ar, ver Função de re‐ frigeração 174
Segurança Inteligente 126
Segurança própria 7
Segurar a carga 214
Sensor de chuva 84
Sensor de inclinação 49
Sensores, conservação 263
Sentar com segurança 55
Serviço de assistência, ver Serviço móvel 255
Serviço de desempanagem, serviço móvel 255
Serviço de emergência, ver Serviço móvel 255
Serviço móvel 255
Serviços BMW, ver o manual do motorista sobre a nave‐
gação, entretenimento e co‐
municação
Servotronic 153
Shift Lights 112
Side View 166
Símbolos 6
Símbolos no campo de sta‐ tus 22
Símbolos utilizados 6
Sinais ao destrancar 48
Sinais de confirmação 48
Sistema antibloqueio, ABS 147 Seite 282Palavras-chaveTudo de A a Z282
Online Edition for Part no. 01 40 2 970 487 - II/16
