ProcedureLe procedure da eseguire sono rappresentate
sotto forma di elenco numerato. Rispettare la
sequenza dei passaggi.1.Prima procedura.2.Seconda procedura.
Elenchi
Gli elenchi senza sequenza obbligatoria o pos‐
sibilità alternative sono rappresentati sotto
forma di elenco a punti.
▷Prima possibilità.▷Seconda possibilità.
Simbolo su parti della vettura
in corrispondenza di determinate parti della
vettura La invita a consultare il presente
libretto Uso e manutenzione.
Equipaggiamento della
vettura
In questa guida vengono descritti tutti i modelli
e tutti gli equipaggiamenti di serie, in dotazione
in determinati Paesi e optional disponibili nella
serie. Pertanto, in questa guida verranno de‐
scritti e illustrati anche equipaggiamenti non
presenti nella vettura, per es. a causa degli op‐
tional selezionati oppure della variante per il
Paese specifico.
Questo vale anche per le funzioni e i sistemi di
sicurezza.
Per utilizzare le rispettive funzioni e sistemi,
osservare le disposizioni nazionali in vigore.
Se gli equipaggiamenti e i modelli non sono
descritti nella presente guida, consultare le
eventuali guide supplementari allegate.
In caso di guida a destra alcuni comandi sono
collocati diversamente rispetto alle illustra‐
zioni.
Aggiornamento del libretto
Uso e manutenzione
Nozioni di baseL'alto livello di sicurezza e qualità delle vetture
viene raggiunto grazie ad un continuo perfezio‐
namento. In rari casi possono essere quindi ri‐
scontrate differenze tra la descrizione e la vet‐
tura.
Aggiornamenti successivi alla data di
stampa
A causa di eventuali aggiornamenti successivi
alla data di stampa, si possono riscontrare
delle differenze tra il Libretto uso e manuten‐
zione stampato e i seguenti Libretti uso e ma‐
nutenzione:▷Guida integrata nella vettura.▷Libretto uso e manutenzione consultabile
online.▷App BMW Driver’s Guide.
Le avvertenze relative agli aggiornamenti sono
eventualmente riportate nell'appendice del Li‐
bretto uso e manutenzione stampato relativo
alla vettura.
Sicurezza personale
Garanzia Dal punto di vista tecnico la Sua vettura è pre‐
disposta per le condizioni di esercizio e i requi‐
siti per l'immatricolazione vigenti nel Paese
della prima distribuzione - Omologazione. In
caso di utilizzo della vettura in un altro Paese
può essere necessario, possibilmente prima di
mettersi in viaggio, adattare la Sua vettura in
modo tale che risponda a eventuali differenti
condizioni di esercizio e requisiti per l'immatri‐
colazione di tale Paese. Se la vettura non è
conforme alle esigenze di omologazione di uno
specifico Paese, la garanzia della vettura non
avrà validità in tale Paese. Ulteriori informazioni
sono disponibili presso un Service Partner.
Seite 7Avvertenze7
Online Edition for Part no. 0140 2 966 461 - X/15
Manutenzione e riparazioneUna tecnica all'avanguardia, che comprende
per es. l'impiego di materiali moderni e di un'e‐
lettronica affidabile, richiede metodi di manu‐
tenzione e riparazione adeguati.
Il costruttore della vettura consiglia di far ese‐
guire gli interventi necessari da un BMW Ser‐
vice Partner. Se si dovesse scegliere un'altra
officina, BMW consiglia di scegliere un'officina
che esegua gli interventi di manutenzione e ri‐
parazione secondo le indicazioni di BMW e che
lavori con personale debitamente formato, in‐
dicata in questa guida come "altro Service
Partner qualificato o officina specializzata".
Se tali interventi, per es. la manutenzione e la
riparazione, non vengono eseguiti con la com‐
petenza necessaria, sono possibili danni indi‐
retti con rischi per la sicurezza.
Componenti e accessori
BMW consiglia di utilizzare ricambi e accessori
approvati espressamente da BMW.
Rivolgersi al Service Partner BMW per compo‐
nenti e accessori Original BMW, per gli altri
prodotti approvati da BMW e per ricevere una
consulenza qualificata.
BMW ha verificato la sicurezza e l'efficienza di
questi prodotti sulle proprie vetture.
BMW si assume la responsabilità dei compo‐
nenti e accessori originali BMW. D'altra parte
BMW non può in alcun modo assumersi re‐
sponsabilità per componenti o accessori non
omologati.
BMW non è in grado di valutare se ogni singolo
prodotto offerto da terzi può essere utilizzato
su vetture BMW senza comportare rischi per la
sicurezza. Una simile garanzia non può essere
fornita neanche da un'autorizzazione emessa
da un ente nazionale. In quanto tali prove non
possono sempre tener conto di tutte le condi‐
zioni di esercizio delle vetture BMW e sono
pertanto in parte insufficienti.Memoria dati
Una gran quantità di componenti elettronici
della vettura contiene una memoria dati in cui
vengono salvate temporaneamente o perma‐
nentemente le informazioni tecniche su stato
della vettura, eventi ed errori. In linea generale,
queste informazioni tecniche documentano lo
stato di un componente, di un modulo, di un si‐
stema o dell'ambiente circostante:▷Stato operativo di componenti di sistema,
per es. livelli di riempimento.▷Messaggi di stato della vettura e dei relativi
singoli componenti, per es. numero dei giri
delle ruote/velocità, ritardo di movimento,
accelerazione longitudinale.▷Malfunzionamenti e difetti di importanti
componenti del sistema, per es. luci e freni.▷Reazioni della vettura in speciali situazioni
di marcia, per es. attivazione di un airbag,
attivazione dei sistemi di regolazione della
stabilità.▷Condizioni dell'ambiente circostante, per
es. temperatura.
Questi dati sono di natura esclusivamente tec‐
nica e consentono il rilevamento e la risolu‐
zione di errori nonché l'ottimizzazione di fun‐
zioni della vettura. I profili di spostamento su
tratti percorsi non possono essere creati da
questi dati. Se sono necessari interventi del
Centro Assistenza, per es. riparazioni, processi
di assistenza, interventi in garanzia, controlli
qualità, queste informazioni tecniche possono
essere lette dai dipendenti di un Service Part‐
ner del produttore o di un altro Service Partner
qualificato o da un'officina specializzata qualifi‐
cata, incluso il produttore, dalle memorizza‐
zioni di eventi e dati di errore per mezzo di spe‐
ciali apparecchi diagnostici. Se necessario,
potranno ottenere anche ulteriori informazioni.
Dopo la risoluzione di un errore le informazioni
nella memorizzazione degli errori vengono eli‐
minate oppure sovrascritte.
Durante l'utilizzo della vettura sono pensabili
situazioni in cui questi dati tecnici possono es‐
Seite 8Avvertenze8
Online Edition for Part no. 0140 2 966 461 - X/15
Sistema protezione pedoni attivatoAVVERTIMENTO
Dopo la sua attivazione o danneggia‐
mento, la funzionalità del sistema potrebbe ri‐
sultare limitata o non più disponibile. Sussiste
il pericolo di lesioni o conseguenze letali.
Dopo la sua attivazione o danneggiamento, far
controllare o sostituire il sistema da un Service
Partner del produttore o da un altro Service
Partner qualificato o presso un'officina specia‐
lizzata.◀
Malfunzionamento Viene visualizzato un avviso Check
Control.
Il sistema è stato attivato o è danneg‐
giato in maniera irreparabile.
Recarsi immediatamente con moderazione
presso un Service Partner del produttore o da
un altro Service Partner qualificato o da un'offi‐
cina specializzata per far controllare e riparare
il sistema.
ATTENZIONE
L'apertura del cofano motore con il si‐
stema protezione pedoni attivo può danneg‐
giare il cofano motore o il sistema protezione
pedoni. Sussiste il pericolo di danni materiali.
Non aprire il cofano motore dopo la visualizza‐
zione dell'avviso Check Control. Far controllare
da un Service Partner del produttore o da un
altro Service Partner qualificato o da un'officina
specializzata.◀
Intelligent Safety
Principio di funzionamento
Intelligent Safety consente un utilizzo centra‐
lizzato dei sistemi di assistenza alla guida. In
base alla versione, la funzione Intelligent Sa‐
fety si compone di uno o più sistemi che pos‐sono aiutare a impedire una possibile colli‐
sione.▷Avviso di possibile collisione con funzione
frenante, vedi pagina 150.▷Avviso di presenza persone con funzione
frenante City, vedi pagina 154.▷Night Vision con rilevatore di persone e
animali, vedi pagina 157.▷Avviso deviazione traiettoria, vedi pa‐
gina 160.▷Avviso cambio corsia, vedi pagina 163.▷Avviso di collisione laterale, vedi pa‐
gina 167.
Avvertenze
AVVERTIMENTO
Avvisi e segnalazioni non escludono la
responsabilità del singolo soggetto. A causa dei limiti del sistema, gli avvertimenti o le rea‐
zioni del sistema non possono essere segna‐
lati, oppure vengono segnalati troppo tardi o in
modo errato. Pericolo di incidente. Adattare lo
stile di guida alle condizioni del traffico. Osser‐
vare le condizioni del traffico e intervenire atti‐
vamente a seconda delle situazioni.◀
AVVERTIMENTO
A causa dei limiti del sistema, nel caso di
avviamento a traino/traino con i sistemi Intelli‐
gent Safety attivati si può verificare un'anoma‐
lia delle singole funzioni, per es. l'attivazione dell'avviso di possibile collisione con funzione
frenante. Pericolo di incidente. Prima di ese‐
guire l'avviamento a traino/traino disattivare
tutti i sistemi Intelligent Safety.◀
Seite 149SicurezzaAzionamento149
Online Edition for Part no. 0140 2 966 461 - X/15
Requisiti di base
Parcheggio adatto▷Nella piazzola del parcheggio è possibile
parcheggiare in avanti, con la vettura cen‐
trata e diritta.▷Larghezza della piazzola di parcheggio: lar‐
ghezza della propria vettura esclusi gli
specchietti retrovisori esterni più circa
0,4 m su ciascun lato, freccia 1.▷Distanza dalla piazzola di parcheggio max.
2 m, freccia 2.▷Il conducente si trova con la chiave display
BMW fuori dalla vettura per eseguire il par‐
cheggio telecomandato.
Distanza massima dalla vettura:▷Dietro la vettura, circa 3 -4 m, freccia 3.▷A lato della vettura, circa 1,5 m, frec‐
cia 4.▷Salita o discesa con pendenza max. 5 %.▷Non nei garage doppi.
Parcheggio con marcia in avanti
Durante la marcia in avanti il sistema esegue
modeste correzioni di sterzata.
1.Parcheggiare con la marcia in avanti, te‐
nendo la vettura al centro e diritta rispetto
alla piazzola di parcheggio e rispettando
una distanza massima di 2 m.2.Bloccare il freno di stazionamento e disatti‐
vare la predisposizione alla marcia con il
pulsante start/stop.3.Far scendere tutti i passeggeri e chiudere
le portiere.4.Se necessario attivare il display sulla
chiave display BMW e togliere il blocco
display, vedi pagina 56.
Sulla chiave display BMW passare al menu:
« Parch. in remoto »5. Tenere premuto il tasto sul lato della
chiave display BMW per la durata della pro‐
cedura di parcheggio.6.Attendere che sul display venga visualiz‐
zata la condizione di stand-by. Osservare
eventuali messaggi di testo.7.« Engine Start »: toccare il pulsante. Il mo‐
tore viene avviato.8.Per avviare la procedura di parcheggio:
toccare sul display il simbolo della freccia
per la marcia in avanti oppure spingere len‐
tamente in avanti il simbolo della vettura.
Tenere premuto il tasto: la vettura si
sposta per tutto il tempo che il tasto viene
tenuto premuto. In presenza di ostacoli
nella zona di manovra, rilasciare il tasto per
fermare la vettura.
Per i movimenti di manovra: toccare il sim‐
bolo della freccia per la retromarcia oppure
trascinare lentamente indietro il simbolo
della vettura.
9.Alla fine della procedura di parcheggio rila‐
sciare il tasto sul lato della chiave display
BMW oppure toccare il pulsante corrispon‐
dente sul display. La vettura si ferma.
Bloccare la vettura.
Il freno di stazionamento viene bloccato e
la condizione di operatività disattivata.
Annullare la procedura di parcheggio, interrompere, proseguire
Annullare o interrompere la procedura di par‐
cheggio:
rilasciare il tasto. La vettura si
ferma con una frenata di emergenza.
Per continuare la procedura di parcheggio:
premere nuovamente il tasto entro 30 secondi.
Seite 215Sistemi assistenza conducenteAzionamento215
Online Edition for Part no. 0140 2 966 461 - X/15
Durante la guidaEquipaggiamento dellavettura
In questo capitolo vengono descritti tutti gli
equipaggiamenti di serie, in dotazione in deter‐
minati Paesi e optional disponibili nella serie.
Verranno pertanto descritti anche equipaggia‐
menti non presenti in una vettura, per es. a
causa degli optional selezionati oppure della
variante per il Paese specifico. Questo vale an‐
che per le funzioni e i sistemi di sicurezza. Per utilizzare le rispettive funzioni e sistemi, osser‐
vare le disposizioni nazionali in vigore.
Rodaggio
Aspetti generali
I componenti mobili devono adattarsi tra loro.
Le seguenti avvertenze aiutano a ottenere una
durata utile e un'economicità ottimali della vet‐
tura.
Durante il rodaggio non utilizzare la funzione
Launch Control, vedi pagina 116.
Avvertenza AVVERTIMENTO
Eventuali particolari o componenti nuovi
possono ritardare la reazione dei sistemi di si‐
curezza e assistenza alla guida. Pericolo di inci‐
dente. Successivamente all'integrazione di
componenti nuovi o nel caso di una vettura
nuova, mantenere un'andatura tranquilla e se
necessario intervenire tempestivamente. Ri‐
spettare le avvertenze di rodaggio dei rispettivi
pezzi e componenti.◀Motore, cambio e differenziale
Nei primi 2000 km Non superare il numero di giri e la velocità
massimi:▷Con motore a benzina 4500 giri/min e
160 km/h.▷Con motore diesel 3500 giri/min e
150 km/h.
Evitare la posizione di tutto gas o kick-down.
Da 2000 km Si possono aumentare gradualmente il regime
e la velocità.
Pneumatici
Per motivi legati alla fabbricazione, inizialmente
i pneumatici non offrono un'aderenza ottimale.
Per i primi 300 km guidare con particolare pru‐
denza.
Impianto frenante
L'usura e la superficie di contatto dei dischi e
delle pastiglie dei freni diventano ottimali solo
dopo circa 500 km. Durante la fase di rodaggio
guidare a velocità moderata.
Dopo la sostituzione di componenti
Osservare di nuovo le avvertenze di rodaggio
se in seguito vengono sostituiti i componenti
citati.
Seite 254Consigli guidaDurante la guida254
Online Edition for Part no. 0140 2 966 461 - X/15
Marcia con rimorchioEquipaggiamento dellavettura
In questo capitolo vengono descritti tutti gli
equipaggiamenti di serie, in dotazione in deter‐
minati Paesi e optional disponibili nella serie.
Verranno pertanto descritti anche equipaggia‐
menti non presenti in una vettura, per es. a
causa degli optional selezionati oppure della
variante per il Paese specifico. Questo vale an‐
che per le funzioni e i sistemi di sicurezza. Per utilizzare le rispettive funzioni e sistemi, osser‐
vare le disposizioni nazionali in vigore.
Aspetti generali
Le masse rimorchiabili ammesse, i carichi sugli
assi, i carichi sul gancio di traino e la massa to‐
tale ammessa sono riportati nei dati tecnici.
Per aumentarle, rivolgersi a un Service Partner
del produttore o a un altro Service Partner qua‐
lificato o a un'officina specializzata.
La vettura è dotata di sospensioni posteriori
rinforzate e, a seconda del modello, di un si‐
stema di raffreddamento più potente.
Prima di partire
Carico sul gancio di traino Se possibile, non scendere sotto il carico mi‐
nimo sul gancio di traino di 25 kg e sfruttare
completamente il carico massimo sul gancio di
traino.
Il carico utile massimo della vettura trainante
viene ridotto dal peso del gancio di traino e dal
carico su di esso. Il carico sul gancio di traino
aumenta la massa della vettura. La massa to‐
tale ammessa della vettura trainante non deve
essere comunque superata.Carico
Distribuire il carico sul pianale di carico nelmodo più uniforme possibile.
Collocare il carico in basso e vicino all'asse del
rimorchio. Se il baricentro del rimorchio è in
basso, aumenta la sicurezza di guida dell'intero
gruppo.
Non superare la massa totale ammessa per il
rimorchio e la massa rimorchiabile ammessa
per la vettura. Il valore minore è sempre vinco‐
lante.
Pressione dei pneumatici
Controllare la pressione dei pneumatici della
vettura e del rimorchio.
Per la vettura si applica la pressione dei pneu‐
matici, vedi pagina 282, consigliata per carichi
notevoli.
Per il rimorchio si applicano le disposizioni del
produttore.
Avviso foratura pneumatico
Dopo aver corretto la pressione dei pneumatici
e aver attaccato o staccato un rimorchio, inizia‐
lizzare di nuovo l'avviso foratura pneumatico.
Controllo pressione pneumatici
Dopo aver corretto la pressione dei pneumatici
e aver attaccato o staccato un rimorchio, inizia‐
lizzare di nuovo il controllo pressione pneuma‐
tici.
Specchietti retrovisori esterni
La legge prescrive che i due specchietti retro‐
visori esterni portino nel campo visivo gli angoli
posteriori del rimorchio. Questi tipi di spec‐
chietti retrovisori sono reperibili presso un Ser‐
vice Partner del produttore o presso un altro
Service Partner qualificato o un'officina specia‐
lizzata.Seite 260Consigli guidaMarcia con rimorchio260
Online Edition for Part no. 0140 2 966 461 - X/15

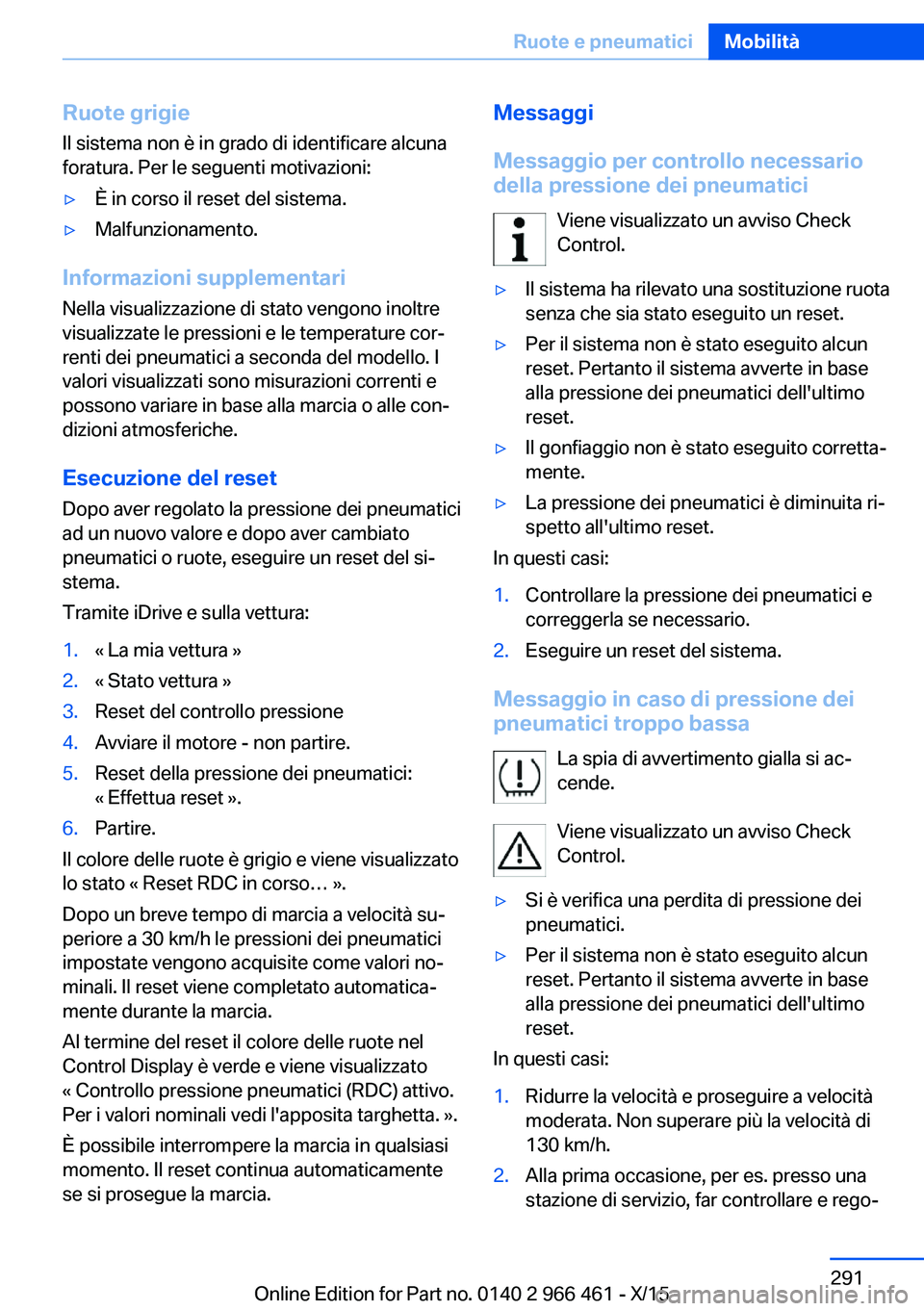

Ruote grigie
Il sistema non è in grado di identificare alcuna
foratura. Per le seguenti motivazioni:▷È in corso il reset del sistema.▷Malfunzionamento.
Informazioni supplementari
Nella visualizzazione di stato vengono inoltre
visualizzate le pressioni e le temperature cor‐
renti dei pneumatici a seconda del modello. I
valori visualizzati sono misurazioni correnti e
possono variare in base alla marcia o alle con‐
dizioni atmosferiche.
Esecuzione del reset Dopo aver regolato la pressione dei pneumatici
ad un nuovo valore e dopo aver cambiato
pneumatici o ruote, eseguire un reset del si‐
stema.
Tramite iDrive e sulla vettura:
1.« La mia vettura »2.« Stato vettura »3.Reset del controllo pressione4.Avviare il motore - non partire.5.Reset della pressione dei pneumatici:
« Effettua reset ».6.Partire.
Il colore delle ruote è grigio e viene visualizzato
lo stato « Reset RDC in corso… ».
Dopo un breve tempo di marcia a velocità su‐
periore a 30 km/h le pressioni dei pneumatici
impostate vengono acquisite come valori no‐
minali. Il reset viene completato automatica‐
mente durante la marcia.
Al termine del reset il colore delle ruote nel
Control Display è verde e viene visualizzato
« Controllo pressione pneumatici (RDC) attivo.
Per i valori nominali vedi l'apposita targhetta. ».
È possibile interrompere la marcia in qualsiasi
momento. Il reset continua automaticamente
se si prosegue la marcia.
Messaggi
Messaggio per controllo necessario
della pressione dei pneumatici
Viene visualizzato un avviso Check
Control.▷Il sistema ha rilevato una sostituzione ruota
senza che sia stato eseguito un reset.▷Per il sistema non è stato eseguito alcun
reset. Pertanto il sistema avverte in base
alla pressione dei pneumatici dell'ultimo
reset.▷Il gonfiaggio non è stato eseguito corretta‐
mente.▷La pressione dei pneumatici è diminuita ri‐
spetto all'ultimo reset.
In questi casi:
1.Controllare la pressione dei pneumatici e
correggerla se necessario.2.Eseguire un reset del sistema.
Messaggio in caso di pressione dei
pneumatici troppo bassa
La spia di avvertimento gialla si ac‐
cende.
Viene visualizzato un avviso Check
Control.
▷Si è verifica una perdita di pressione dei
pneumatici.▷Per il sistema non è stato eseguito alcun
reset. Pertanto il sistema avverte in base
alla pressione dei pneumatici dell'ultimo
reset.
In questi casi:
1.Ridurre la velocità e proseguire a velocità
moderata. Non superare più la velocità di
130 km/h.2.Alla prima occasione, per es. presso una
stazione di servizio, far controllare e rego‐Seite 291Ruote e pneumaticiMobilità291
Online Edition for Part no. 0140 2 966 461 - X/15

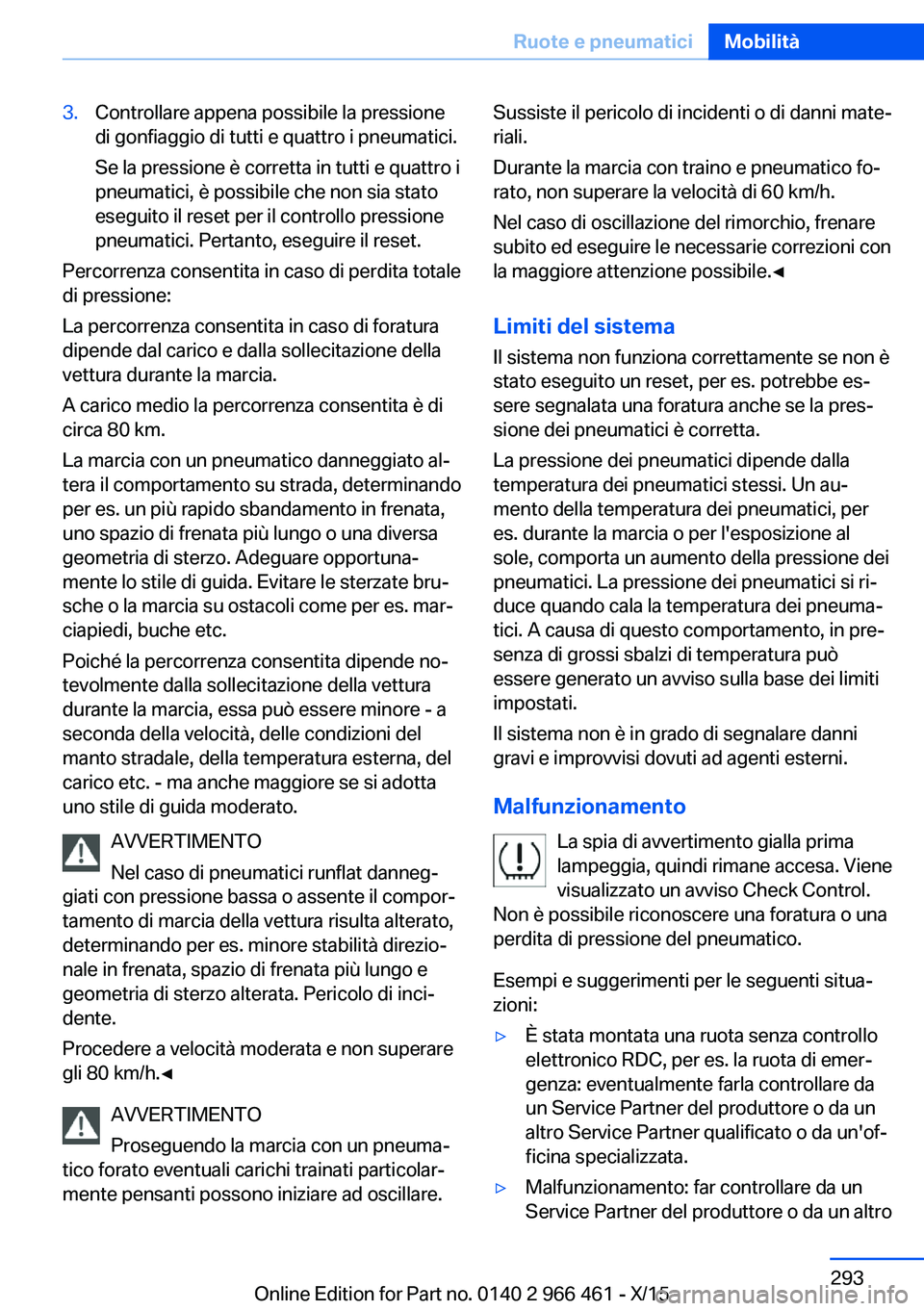

3.Controllare appena possibile la pressione
di gonfiaggio di tutti e quattro i pneumatici.
Se la pressione è corretta in tutti e quattro i
pneumatici, è possibile che non sia stato
eseguito il reset per il controllo pressione
pneumatici. Pertanto, eseguire il reset.
Percorrenza consentita in caso di perdita totale
di pressione:
La percorrenza consentita in caso di foratura
dipende dal carico e dalla sollecitazione della
vettura durante la marcia.
A carico medio la percorrenza consentita è di
circa 80 km.
La marcia con un pneumatico danneggiato al‐
tera il comportamento su strada, determinando
per es. un più rapido sbandamento in frenata,
uno spazio di frenata più lungo o una diversa
geometria di sterzo. Adeguare opportuna‐
mente lo stile di guida. Evitare le sterzate bru‐
sche o la marcia su ostacoli come per es. mar‐
ciapiedi, buche etc.
Poiché la percorrenza consentita dipende no‐
tevolmente dalla sollecitazione della vettura
durante la marcia, essa può essere minore - a
seconda della velocità, delle condizioni del
manto stradale, della temperatura esterna, del
carico etc. - ma anche maggiore se si adotta
uno stile di guida moderato.
AVVERTIMENTO
Nel caso di pneumatici runflat danneg‐
giati con pressione bassa o assente il compor‐
tamento di marcia della vettura risulta alterato,
determinando per es. minore stabilità direzio‐
nale in frenata, spazio di frenata più lungo e
geometria di sterzo alterata. Pericolo di inci‐
dente.
Procedere a velocità moderata e non superare
gli 80 km/h.◀
AVVERTIMENTO
Proseguendo la marcia con un pneuma‐
tico forato eventuali carichi trainati particolar‐
mente pensanti possono iniziare ad oscillare.
Sussiste il pericolo di incidenti o di danni mate‐
riali.
Durante la marcia con traino e pneumatico fo‐
rato, non superare la velocità di 60 km/h.
Nel caso di oscillazione del rimorchio, frenare
subito ed eseguire le necessarie correzioni con
la maggiore attenzione possibile.◀
Limiti del sistema
Il sistema non funziona correttamente se non è
stato eseguito un reset, per es. potrebbe es‐
sere segnalata una foratura anche se la pres‐
sione dei pneumatici è corretta.
La pressione dei pneumatici dipende dalla
temperatura dei pneumatici stessi. Un au‐
mento della temperatura dei pneumatici, per
es. durante la marcia o per l'esposizione al
sole, comporta un aumento della pressione dei
pneumatici. La pressione dei pneumatici si ri‐
duce quando cala la temperatura dei pneuma‐
tici. A causa di questo comportamento, in pre‐
senza di grossi sbalzi di temperatura può
essere generato un avviso sulla base dei limiti
impostati.
Il sistema non è in grado di segnalare danni
gravi e improvvisi dovuti ad agenti esterni.
Malfunzionamento La spia di avvertimento gialla prima
lampeggia, quindi rimane accesa. Viene
visualizzato un avviso Check Control.
Non è possibile riconoscere una foratura o una
perdita di pressione del pneumatico.
Esempi e suggerimenti per le seguenti situa‐
zioni:▷È stata montata una ruota senza controllo
elettronico RDC, per es. la ruota di emer‐
genza: eventualmente farla controllare da
un Service Partner del produttore o da un
altro Service Partner qualificato o da un'of‐
ficina specializzata.▷Malfunzionamento: far controllare da un
Service Partner del produttore o da un altroSeite 293Ruote e pneumaticiMobilità293
Online Edition for Part no. 0140 2 966 461 - X/15
