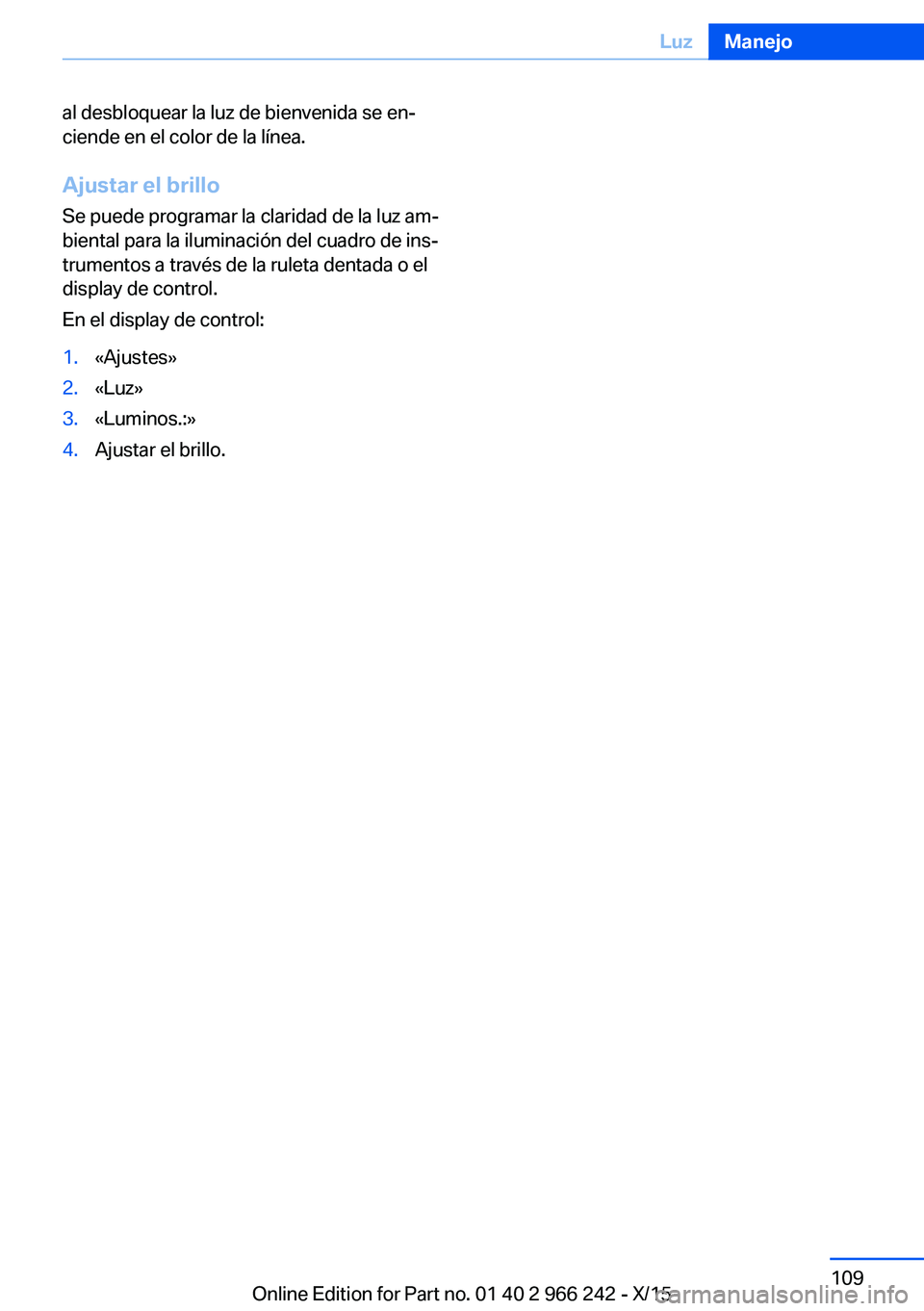

al desbloquear la luz de bienvenida se en‐
ciende en el color de la línea.
Ajustar el brillo Se puede programar la claridad de la luz am‐
biental para la iluminación del cuadro de ins‐
trumentos a través de la ruleta dentada o el
display de control.
En el display de control:1.«Ajustes»2.«Luz»3.«Luminos.:»4.Ajustar el brillo.Seite 109LuzManejo109
Online Edition for Part no. 01 40 2 966 242 - X/15

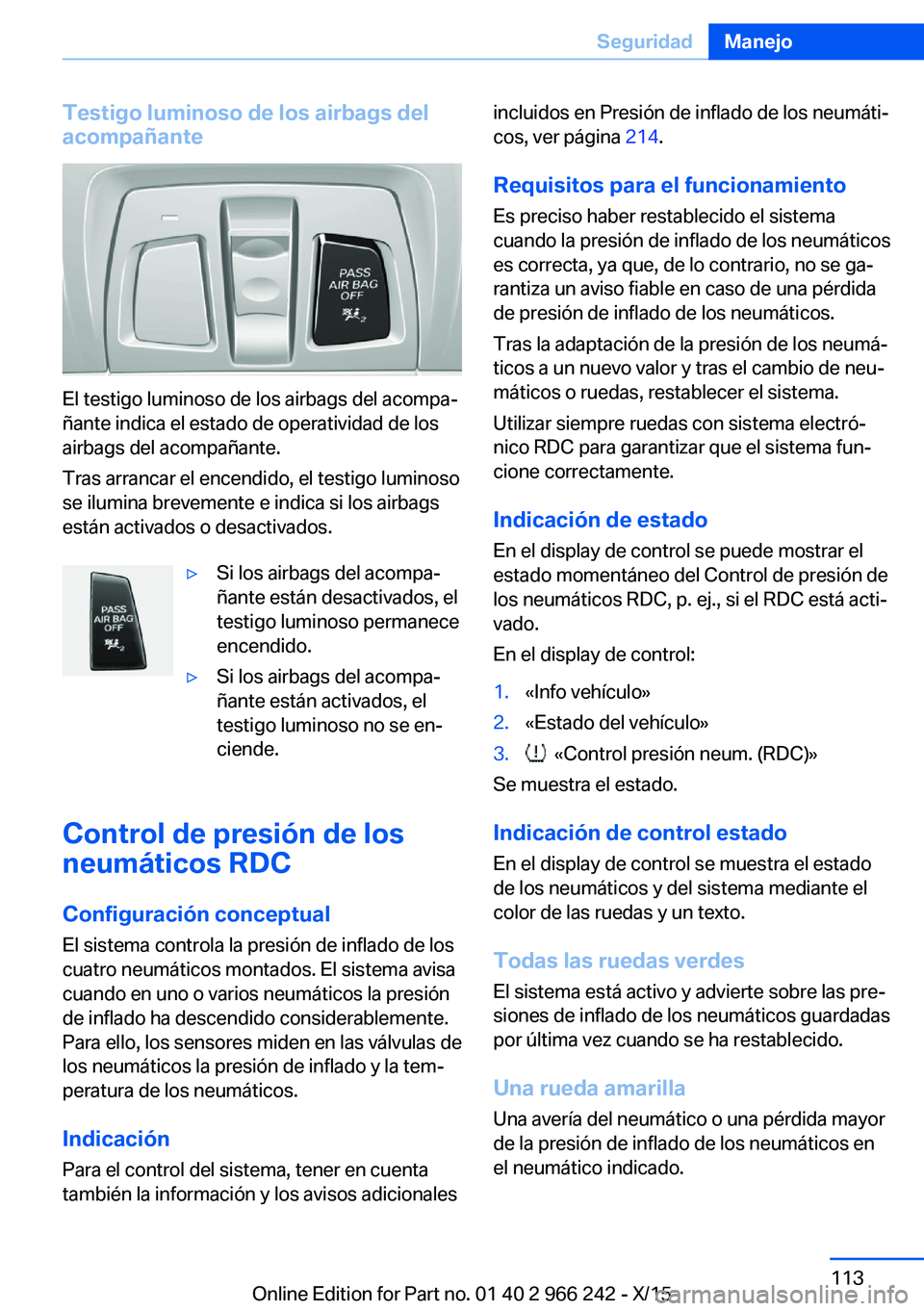

Testigo luminoso de los airbags del
acompañante
El testigo luminoso de los airbags del acompa‐
ñante indica el estado de operatividad de los
airbags del acompañante.
Tras arrancar el encendido, el testigo luminoso
se ilumina brevemente e indica si los airbags
están activados o desactivados.
▷Si los airbags del acompa‐
ñante están desactivados, el
testigo luminoso permanece
encendido.▷Si los airbags del acompa‐
ñante están activados, el
testigo luminoso no se en‐
ciende.
Control de presión de los
neumáticos RDC
Configuración conceptual
El sistema controla la presión de inflado de los
cuatro neumáticos montados. El sistema avisa
cuando en uno o varios neumáticos la presión
de inflado ha descendido considerablemente.
Para ello, los sensores miden en las válvulas de
los neumáticos la presión de inflado y la tem‐
peratura de los neumáticos.
Indicación Para el control del sistema, tener en cuenta
también la información y los avisos adicionales
incluidos en Presión de inflado de los neumáti‐
cos, ver página 214.
Requisitos para el funcionamiento
Es preciso haber restablecido el sistema
cuando la presión de inflado de los neumáticos
es correcta, ya que, de lo contrario, no se ga‐
rantiza un aviso fiable en caso de una pérdida
de presión de inflado de los neumáticos.
Tras la adaptación de la presión de los neumá‐
ticos a un nuevo valor y tras el cambio de neu‐
máticos o ruedas, restablecer el sistema.
Utilizar siempre ruedas con sistema electró‐
nico RDC para garantizar que el sistema fun‐
cione correctamente.
Indicación de estado
En el display de control se puede mostrar el
estado momentáneo del Control de presión de los neumáticos RDC, p. ej., si el RDC está acti‐
vado.
En el display de control:1.«Info vehículo»2.«Estado del vehículo»3. «Control presión neum. (RDC)»
Se muestra el estado.
Indicación de control estado
En el display de control se muestra el estado
de los neumáticos y del sistema mediante el
color de las ruedas y un texto.
Todas las ruedas verdes
El sistema está activo y advierte sobre las pre‐
siones de inflado de los neumáticos guardadas
por última vez cuando se ha restablecido.
Una rueda amarilla
Una avería del neumático o una pérdida mayor
de la presión de inflado de los neumáticos en
el neumático indicado.
Seite 113SeguridadManejo113
Online Edition for Part no. 01 40 2 966 242 - X/15

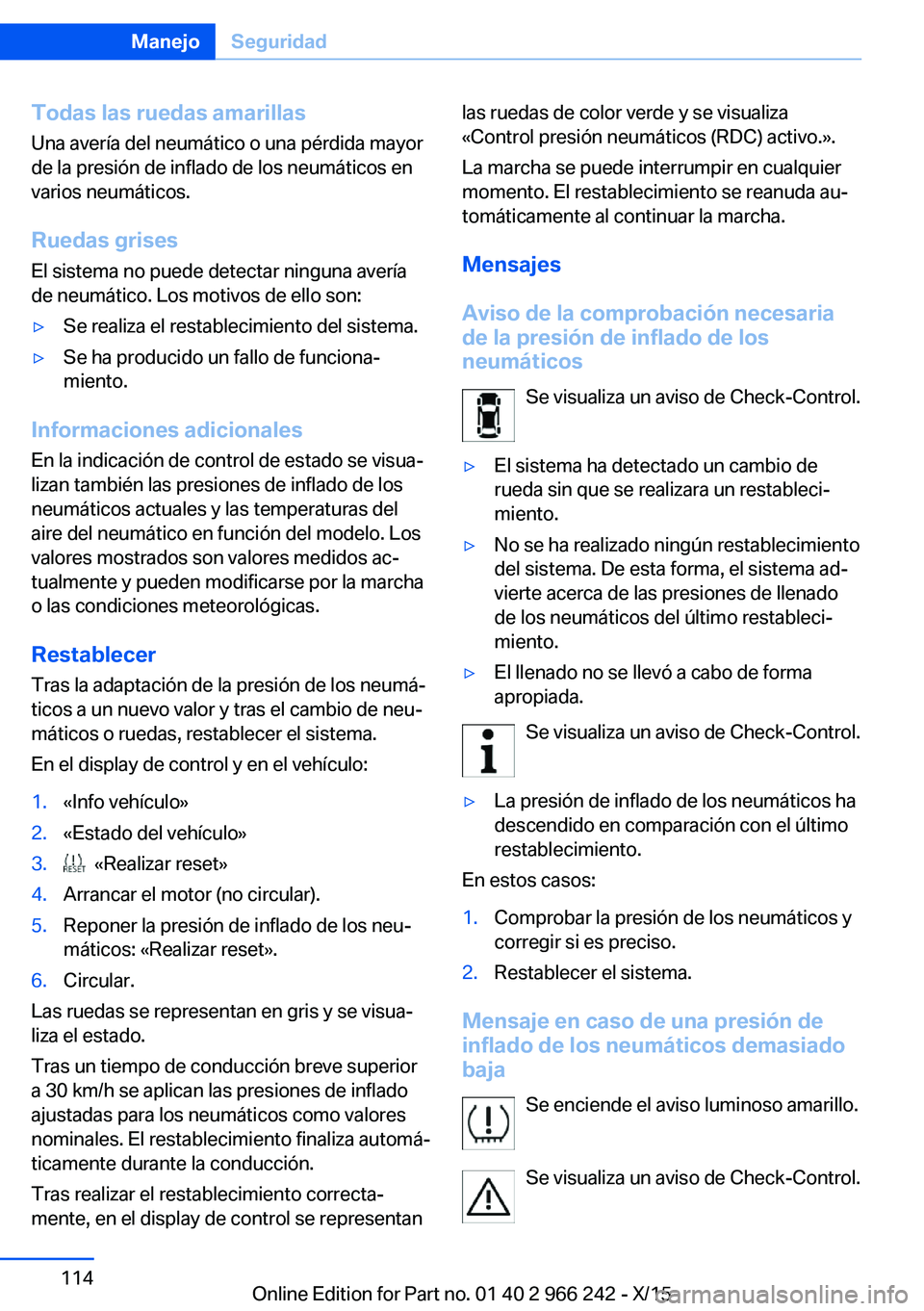

Todas las ruedas amarillas
Una avería del neumático o una pérdida mayor
de la presión de inflado de los neumáticos en
varios neumáticos.
Ruedas grisesEl sistema no puede detectar ninguna avería
de neumático. Los motivos de ello son:▷Se realiza el restablecimiento del sistema.▷Se ha producido un fallo de funciona‐
miento.
Informaciones adicionales
En la indicación de control de estado se visua‐
lizan también las presiones de inflado de los
neumáticos actuales y las temperaturas del
aire del neumático en función del modelo. Los
valores mostrados son valores medidos ac‐ tualmente y pueden modificarse por la marcha
o las condiciones meteorológicas.
Restablecer
Tras la adaptación de la presión de los neumá‐
ticos a un nuevo valor y tras el cambio de neu‐
máticos o ruedas, restablecer el sistema.
En el display de control y en el vehículo:
1.«Info vehículo»2.«Estado del vehículo»3. «Realizar reset»4.Arrancar el motor (no circular).5.Reponer la presión de inflado de los neu‐
máticos: «Realizar reset».6.Circular.
Las ruedas se representan en gris y se visua‐
liza el estado.
Tras un tiempo de conducción breve superior
a 30 km/h se aplican las presiones de inflado
ajustadas para los neumáticos como valores
nominales. El restablecimiento finaliza automá‐
ticamente durante la conducción.
Tras realizar el restablecimiento correcta‐
mente, en el display de control se representan
las ruedas de color verde y se visualiza
«Control presión neumáticos (RDC) activo.».
La marcha se puede interrumpir en cualquier
momento. El restablecimiento se reanuda au‐
tomáticamente al continuar la marcha.
Mensajes
Aviso de la comprobación necesaria
de la presión de inflado de los
neumáticos
Se visualiza un aviso de Check-Control.▷El sistema ha detectado un cambio de
rueda sin que se realizara un restableci‐
miento.▷No se ha realizado ningún restablecimiento
del sistema. De esta forma, el sistema ad‐
vierte acerca de las presiones de llenado
de los neumáticos del último restableci‐
miento.▷El llenado no se llevó a cabo de forma
apropiada.
Se visualiza un aviso de Check-Control.
▷La presión de inflado de los neumáticos ha
descendido en comparación con el último
restablecimiento.
En estos casos:
1.Comprobar la presión de los neumáticos y
corregir si es preciso.2.Restablecer el sistema.
Mensaje en caso de una presión de
inflado de los neumáticos demasiado
baja
Se enciende el aviso luminoso amarillo.
Se visualiza un aviso de Check-Control.
Seite 114ManejoSeguridad114
Online Edition for Part no. 01 40 2 966 242 - X/15

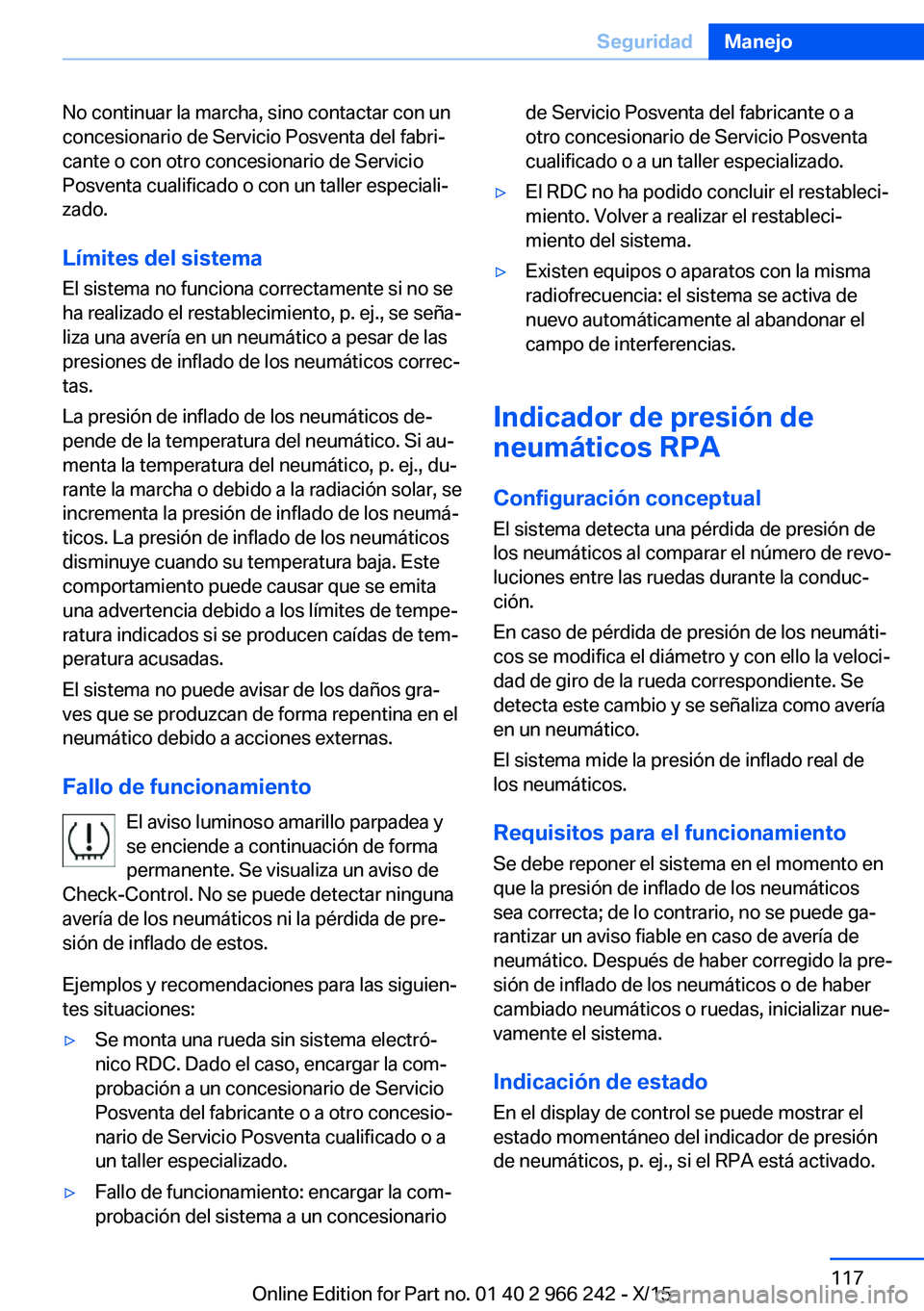

No continuar la marcha, sino contactar con un
concesionario de Servicio Posventa del fabri‐
cante o con otro concesionario de Servicio
Posventa cualificado o con un taller especiali‐
zado.
Límites del sistema
El sistema no funciona correctamente si no se
ha realizado el restablecimiento, p. ej., se seña‐
liza una avería en un neumático a pesar de las
presiones de inflado de los neumáticos correc‐
tas.
La presión de inflado de los neumáticos de‐
pende de la temperatura del neumático. Si au‐
menta la temperatura del neumático, p. ej., du‐
rante la marcha o debido a la radiación solar, se
incrementa la presión de inflado de los neumá‐
ticos. La presión de inflado de los neumáticos
disminuye cuando su temperatura baja. Este
comportamiento puede causar que se emita
una advertencia debido a los límites de tempe‐
ratura indicados si se producen caídas de tem‐
peratura acusadas.
El sistema no puede avisar de los daños gra‐
ves que se produzcan de forma repentina en el
neumático debido a acciones externas.
Fallo de funcionamiento El aviso luminoso amarillo parpadea y
se enciende a continuación de forma
permanente. Se visualiza un aviso de
Check-Control. No se puede detectar ninguna
avería de los neumáticos ni la pérdida de pre‐
sión de inflado de estos.
Ejemplos y recomendaciones para las siguien‐
tes situaciones:▷Se monta una rueda sin sistema electró‐
nico RDC. Dado el caso, encargar la com‐
probación a un concesionario de Servicio
Posventa del fabricante o a otro concesio‐
nario de Servicio Posventa cualificado o a
un taller especializado.▷Fallo de funcionamiento: encargar la com‐
probación del sistema a un concesionariode Servicio Posventa del fabricante o a
otro concesionario de Servicio Posventa
cualificado o a un taller especializado.▷El RDC no ha podido concluir el restableci‐
miento. Volver a realizar el restableci‐
miento del sistema.▷Existen equipos o aparatos con la misma
radiofrecuencia: el sistema se activa de
nuevo automáticamente al abandonar el
campo de interferencias.
Indicador de presión de
neumáticos RPA
Configuración conceptual El sistema detecta una pérdida de presión de
los neumáticos al comparar el número de revo‐
luciones entre las ruedas durante la conduc‐
ción.
En caso de pérdida de presión de los neumáti‐
cos se modifica el diámetro y con ello la veloci‐
dad de giro de la rueda correspondiente. Se
detecta este cambio y se señaliza como avería
en un neumático.
El sistema mide la presión de inflado real de
los neumáticos.
Requisitos para el funcionamiento Se debe reponer el sistema en el momento enque la presión de inflado de los neumáticos
sea correcta; de lo contrario, no se puede ga‐
rantizar un aviso fiable en caso de avería de
neumático. Después de haber corregido la pre‐
sión de inflado de los neumáticos o de haber
cambiado neumáticos o ruedas, inicializar nue‐
vamente el sistema.
Indicación de estado En el display de control se puede mostrar el
estado momentáneo del indicador de presión
de neumáticos, p. ej., si el RPA está activado.
Seite 117SeguridadManejo117
Online Edition for Part no. 01 40 2 966 242 - X/15

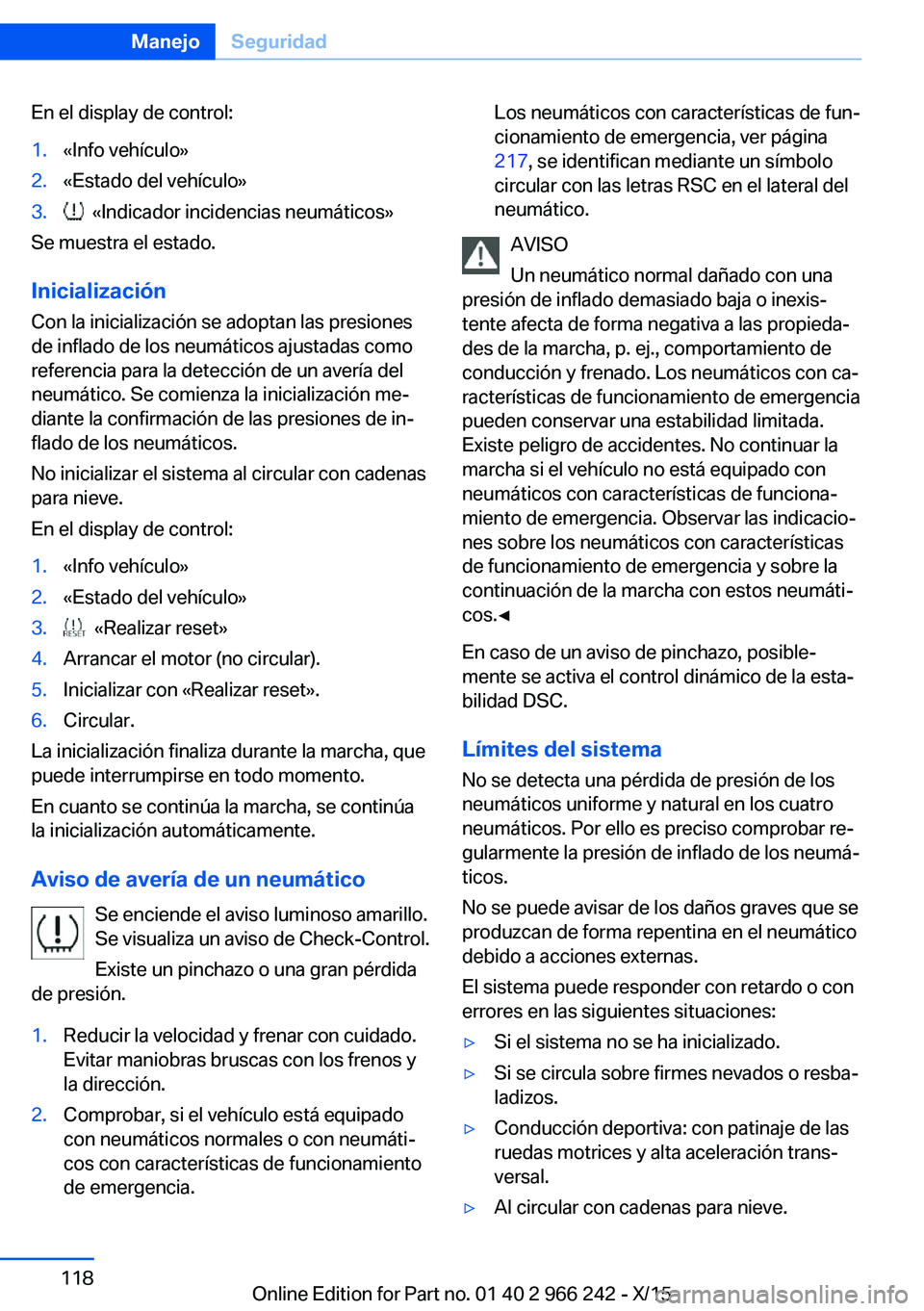

En el display de control:1.«Info vehículo»2.«Estado del vehículo»3. «Indicador incidencias neumáticos»
Se muestra el estado.
Inicialización
Con la inicialización se adoptan las presiones
de inflado de los neumáticos ajustadas como
referencia para la detección de un avería del
neumático. Se comienza la inicialización me‐
diante la confirmación de las presiones de in‐
flado de los neumáticos.
No inicializar el sistema al circular con cadenas
para nieve.
En el display de control:
1.«Info vehículo»2.«Estado del vehículo»3. «Realizar reset»4.Arrancar el motor (no circular).5.Inicializar con «Realizar reset».6.Circular.
La inicialización finaliza durante la marcha, que
puede interrumpirse en todo momento.
En cuanto se continúa la marcha, se continúa
la inicialización automáticamente.
Aviso de avería de un neumático Se enciende el aviso luminoso amarillo.
Se visualiza un aviso de Check-Control.
Existe un pinchazo o una gran pérdida
de presión.
1.Reducir la velocidad y frenar con cuidado.
Evitar maniobras bruscas con los frenos y
la dirección.2.Comprobar, si el vehículo está equipado
con neumáticos normales o con neumáti‐
cos con características de funcionamiento
de emergencia.Los neumáticos con características de fun‐
cionamiento de emergencia, ver página
217 , se identifican mediante un símbolo
circular con las letras RSC en el lateral del
neumático.
AVISO
Un neumático normal dañado con una
presión de inflado demasiado baja o inexis‐
tente afecta de forma negativa a las propieda‐
des de la marcha, p. ej., comportamiento de
conducción y frenado. Los neumáticos con ca‐
racterísticas de funcionamiento de emergencia
pueden conservar una estabilidad limitada.
Existe peligro de accidentes. No continuar la
marcha si el vehículo no está equipado con
neumáticos con características de funciona‐
miento de emergencia. Observar las indicacio‐
nes sobre los neumáticos con características
de funcionamiento de emergencia y sobre la
continuación de la marcha con estos neumáti‐
cos.◀
En caso de un aviso de pinchazo, posible‐
mente se activa el control dinámico de la esta‐
bilidad DSC.
Límites del sistema
No se detecta una pérdida de presión de los
neumáticos uniforme y natural en los cuatro
neumáticos. Por ello es preciso comprobar re‐
gularmente la presión de inflado de los neumá‐
ticos.
No se puede avisar de los daños graves que se
produzcan de forma repentina en el neumático
debido a acciones externas.
El sistema puede responder con retardo o con
errores en las siguientes situaciones:
▷Si el sistema no se ha inicializado.▷Si se circula sobre firmes nevados o resba‐
ladizos.▷Conducción deportiva: con patinaje de las
ruedas motrices y alta aceleración trans‐
versal.▷Al circular con cadenas para nieve.Seite 118ManejoSeguridad118
Online Edition for Part no. 01 40 2 966 242 - X/15

Activar/desactivarLos sistemas Intelligent Safety se activan au‐
tomáticamente después de cada arranque de
la marcha.
Pulsar la tecla: los sistemas se desco‐
nectan. El LED se apaga.
Volver a pulsar la tecla: los sistemas se conec‐
tan. El LED se enciende.
Pueden realizarse ajustes en el display de con‐
trol.
Aviso de colisión por alcance En función del equipamiento, hay un Aviso de
colisión por alcance de uno de los dos siste‐
mas:▷Aviso de colisión por alcance con función
de frenado para ciudad, ver página 121.▷Advertencia de choque con función de fre‐
nado, ver página 124.
Aviso de colisión por alcance
con función de frenado para
ciudad
Configuración conceptual
El sistema puede ayudar a evitar accidentes. Si
no se puede evitar un accidente, el sistema
ayuda a reducir la velocidad de la colisión.
El sistema advierte frente a un posible riesgo
de colisión y, dado el caso, frena por sí solo.
La intervención automática del freno se pro‐
duce con una fuerza y una duración limitadas.
El sistema se controla mediante una cámara en
la zona del retrovisor interior.
El aviso de colisión por alcance también está
disponible con el control de crucero desacti‐
vado.
Al aproximarse a un vehículo de manera inten‐
cionada, el aviso de colisión por alcance y la in‐
tervención del freno aparecen más tarde para
evitar reacciones del sistema no justificadas.
Generalidades El sistema avisa en dos niveles a partir de
aprox. 5 km/h ante un posible peligro de coli‐
sión con otros vehículos. El momento de este aviso puede variar dependiendo de la situación
de marcha en cada momento.
Hasta aprox. 60 km/h se produce, dado el
caso, una intervención en el freno.
Campo de detección
Se tienen en cuenta objetos cuando estos son
detectados por el sistema.
Notas AVISO
Las indicaciones y los avisos no eximen
al conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los avi‐
sos o reacciones de este pueden no produ‐
cirse, producirse muy tarde o de forma inco‐
rrecta. Existe peligro de accidentes. Adaptar la
conducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir activa‐
mente en las situaciones correspondientes.◀
AVISO
Debido a los límites del sistema, al re‐
molcar o arrancar por remolcado con los siste‐
mas Intelligent Safety activados puede produ‐
cirse un comportamiento erróneo de algunas
funciones, p. ej., advertencia de choque con
función de frenado. Existe peligro de acciden‐
Seite 121SeguridadManejo121
Online Edition for Part no. 01 40 2 966 242 - X/15

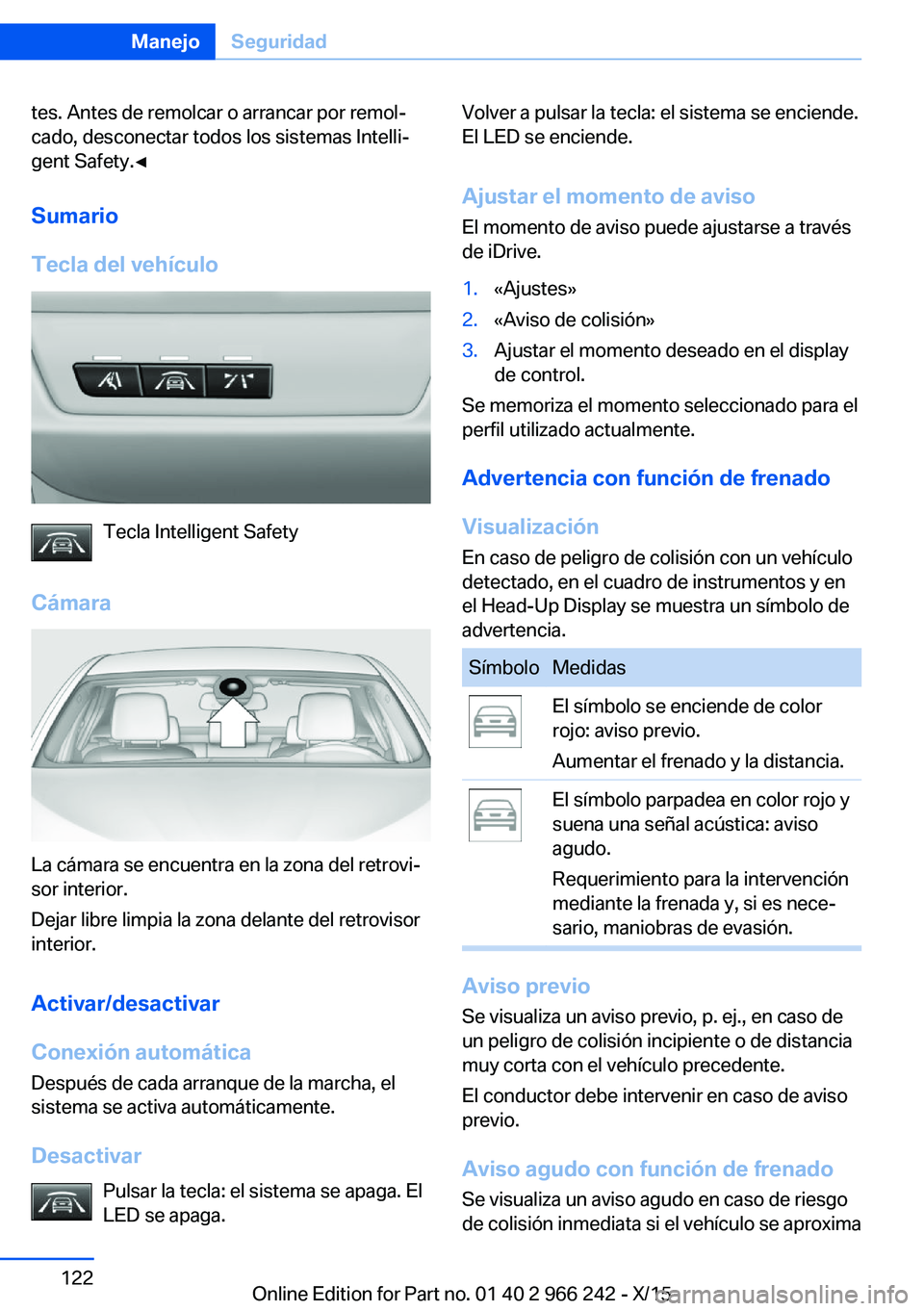

tes. Antes de remolcar o arrancar por remol‐
cado, desconectar todos los sistemas Intelli‐
gent Safety.◀
Sumario
Tecla del vehículo
Tecla Intelligent Safety
Cámara
La cámara se encuentra en la zona del retrovi‐
sor interior.
Dejar libre limpia la zona delante del retrovisor
interior.
Activar/desactivar
Conexión automática Después de cada arranque de la marcha, el
sistema se activa automáticamente.
Desactivar Pulsar la tecla: el sistema se apaga. El
LED se apaga.
Volver a pulsar la tecla: el sistema se enciende.
El LED se enciende.
Ajustar el momento de aviso El momento de aviso puede ajustarse a través
de iDrive.1.«Ajustes»2.«Aviso de colisión»3.Ajustar el momento deseado en el display
de control.
Se memoriza el momento seleccionado para el
perfil utilizado actualmente.
Advertencia con función de frenado
Visualización
En caso de peligro de colisión con un vehículo
detectado, en el cuadro de instrumentos y en
el Head-Up Display se muestra un símbolo de
advertencia.
SímboloMedidasEl símbolo se enciende de color
rojo: aviso previo.
Aumentar el frenado y la distancia.El símbolo parpadea en color rojo y
suena una señal acústica: aviso
agudo.
Requerimiento para la intervención
mediante la frenada y, si es nece‐
sario, maniobras de evasión.
Aviso previo
Se visualiza un aviso previo, p. ej., en caso de
un peligro de colisión incipiente o de distancia
muy corta con el vehículo precedente.
El conductor debe intervenir en caso de aviso
previo.
Aviso agudo con función de frenadoSe visualiza un aviso agudo en caso de riesgo
de colisión inmediata si el vehículo se aproxima
Seite 122ManejoSeguridad122
Online Edition for Part no. 01 40 2 966 242 - X/15

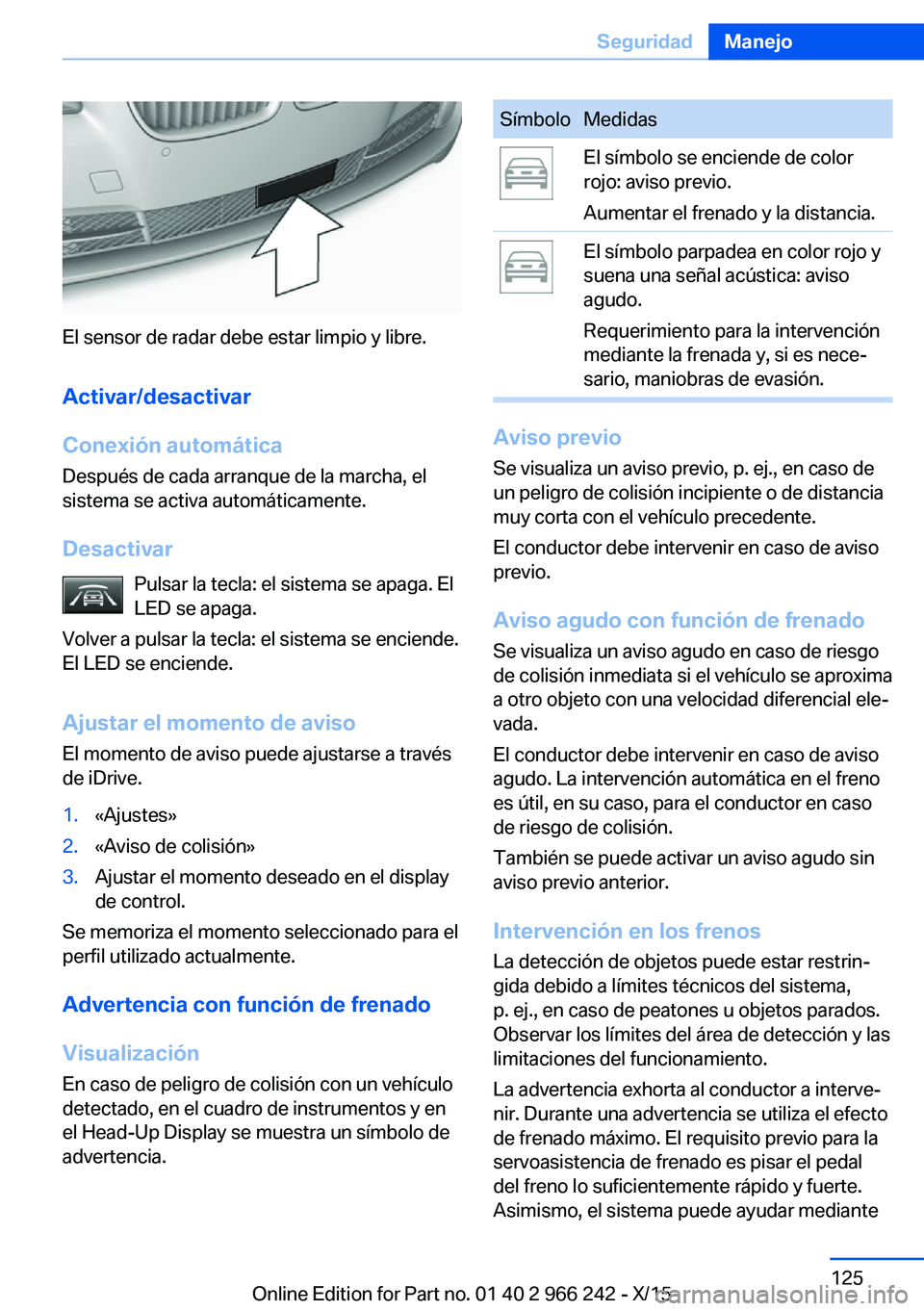

El sensor de radar debe estar limpio y libre.
Activar/desactivar
Conexión automática Después de cada arranque de la marcha, el
sistema se activa automáticamente.
Desactivar Pulsar la tecla: el sistema se apaga. ElLED se apaga.
Volver a pulsar la tecla: el sistema se enciende.
El LED se enciende.
Ajustar el momento de aviso
El momento de aviso puede ajustarse a través
de iDrive.
1.«Ajustes»2.«Aviso de colisión»3.Ajustar el momento deseado en el display
de control.
Se memoriza el momento seleccionado para el
perfil utilizado actualmente.
Advertencia con función de frenado
Visualización
En caso de peligro de colisión con un vehículo
detectado, en el cuadro de instrumentos y en
el Head-Up Display se muestra un símbolo de
advertencia.
SímboloMedidasEl símbolo se enciende de color
rojo: aviso previo.
Aumentar el frenado y la distancia.El símbolo parpadea en color rojo y
suena una señal acústica: aviso
agudo.
Requerimiento para la intervención
mediante la frenada y, si es nece‐
sario, maniobras de evasión.
Aviso previo
Se visualiza un aviso previo, p. ej., en caso de
un peligro de colisión incipiente o de distancia
muy corta con el vehículo precedente.
El conductor debe intervenir en caso de aviso
previo.
Aviso agudo con función de frenadoSe visualiza un aviso agudo en caso de riesgo
de colisión inmediata si el vehículo se aproxima
a otro objeto con una velocidad diferencial ele‐
vada.
El conductor debe intervenir en caso de aviso
agudo. La intervención automática en el freno
es útil, en su caso, para el conductor en caso
de riesgo de colisión.
También se puede activar un aviso agudo sin
aviso previo anterior.
Intervención en los frenos
La detección de objetos puede estar restrin‐
gida debido a límites técnicos del sistema, p. ej., en caso de peatones u objetos parados.
Observar los límites del área de detección y las
limitaciones del funcionamiento.
La advertencia exhorta al conductor a interve‐
nir. Durante una advertencia se utiliza el efecto
de frenado máximo. El requisito previo para la
servoasistencia de frenado es pisar el pedal
del freno lo suficientemente rápido y fuerte.
Asimismo, el sistema puede ayudar mediante
Seite 125SeguridadManejo125
Online Edition for Part no. 01 40 2 966 242 - X/15
