2016 BMW 4 SERIES GRAN COUPE display

▷Fecha, ver página 91.▷Recuperación de energía, ver página 92.▷Indicación de cambio, ver página 83.▷Recordatorio del cinturón para los asientos
traseros, ver página 56.▷Kilómetros/Cuentakilómetros parcial, ver
página 91.▷Avisos, p. ej., Check-Control, ver pá‐
gina 86.▷Consumo momentáneo, ver página 92.▷Indicación de navegación▷Autonomía, ver página 91.▷Estado, botón de la experiencia de con‐
ducción, ver página 139.▷Necesidad de mantenimiento, ver pá‐
gina 92.▷Información de límite de velocidad, ver pá‐
gina 94.▷La hora, ver página 91.

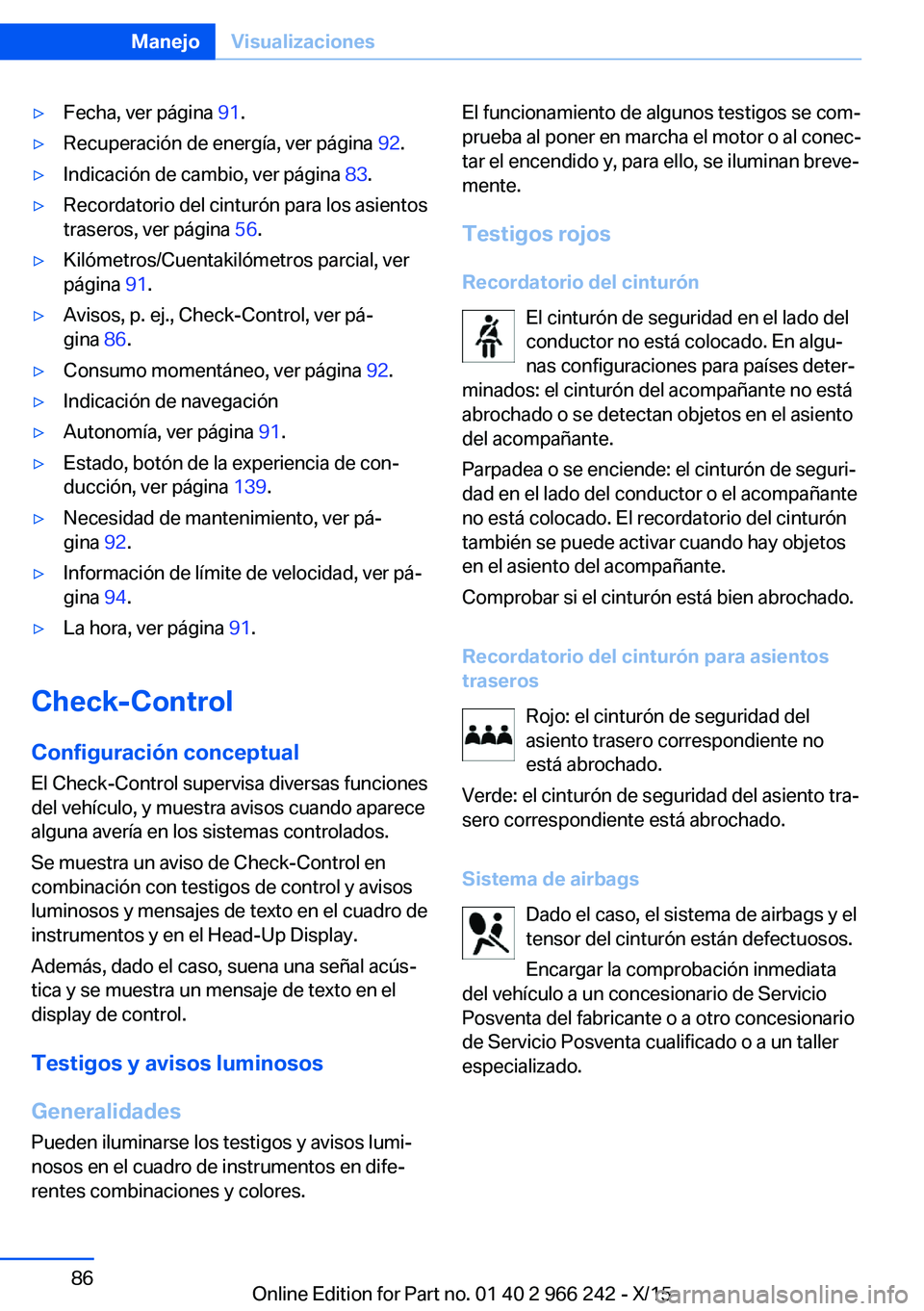

Check-Control
Configuración conceptual El Check-Control supervisa diversas funciones
del vehículo, y muestra avisos cuando aparece
alguna avería en los sistemas controlados.
Se muestra un aviso de Check-Control en
combinación con testigos de control y avisos
luminosos y mensajes de texto en el cuadro de
instrumentos y en el Head-Up Display.
Además, dado el caso, suena una señal acús‐
tica y se muestra un mensaje de texto en el
display de control.
Testigos y avisos luminosos
Generalidades
Pueden iluminarse los testigos y avisos lumi‐
nosos en el cuadro de instrumentos en dife‐
rentes combinaciones y colores.
El funcionamiento de algunos testigos se com‐
prueba al poner en marcha el motor o al conec‐
tar el encendido y, para ello, se iluminan breve‐ mente.
Testigos rojos
Recordatorio del cinturón El cinturón de seguridad en el lado del
conductor no está colocado. En algu‐
nas configuraciones para países deter‐
minados: el cinturón del acompañante no está
abrochado o se detectan objetos en el asiento
del acompañante.
Parpadea o se enciende: el cinturón de seguri‐
dad en el lado del conductor o el acompañante
no está colocado. El recordatorio del cinturón
también se puede activar cuando hay objetos
en el asiento del acompañante.
Comprobar si el cinturón está bien abrochado.
Recordatorio del cinturón para asientos
traseros
Rojo: el cinturón de seguridad del
asiento trasero correspondiente no
está abrochado.
Verde: el cinturón de seguridad del asiento tra‐
sero correspondiente está abrochado.
Sistema de airbags Dado el caso, el sistema de airbags y el
tensor del cinturón están defectuosos.
Encargar la comprobación inmediata
del vehículo a un concesionario de Servicio
Posventa del fabricante o a otro concesionario
de Servicio Posventa cualificado o a un taller
especializado.Seite 86ManejoVisualizaciones86
Online Edition for Part no. 01 40 2 966 242 - X/15

Testigos verdesLuces intermitentes Luces intermitentes encendidas.
Si atípicamente el testigo luminoso
parpadea con demasiada rapidez, sig‐
nifica que se ha fundido una de las lámparas de
los intermitentes.
Para más información, véase luces intermiten‐
tes, ver página 75.
Luz de posición, luz de marcha La luz de posición o la luz de marcha
están encendidas.
Para más información, véase luz de po‐
sición/cruce, regulación de la luz de marcha,
ver página 103.
Faros antiniebla Los faros antiniebla están encendidos.
Para más información, véase faros anti‐
niebla, ver página 107.
Asistente de luz de carretera El asistente de luz de carretera está en‐
cendido.
La luz de carretera se enciende y apaga
automáticamente en función de la situación
del tráfico.
Para más información, véase asistente de luz
de carretera, ver página 106.
Control de crucero El sistema está encendido. Se man‐
tiene la velocidad que se especificó
con los elementos de mando en el vo‐
lante.Testigos azules
Luz de carretera La luz de carretera está encendida.
Para más información, véase luz de ca‐
rretera, ver página 76.
Generalidades luces
Check-Control Al menos un aviso de Check-Control
se muestra o se guarda.
Mensajes de texto
Los mensajes de texto que aparecen en com‐
binación con un símbolo del cuadro de instru‐
mentos aclaran un mensaje del Check-Control
y el significado de los testigos y avisos lumino‐
sos.
Mensajes de texto complementarios
Otras informaciones, p. ej., relativas a la causa
de una avería y las correspondientes acciones
necesarias se pueden solicitar a través del
Check-Control.
En el caso de mensajes urgentes, el texto
complementario se visualiza automáticamente
en el display de control.
Símbolos
En función del aviso de Check-Control se
puede elegir entre las siguientes funciones.▷ «Manual de instrucciones»
Mostrar información adicional sobre el
aviso de Check-Control en el manual de
instrucciones integrado.▷ «Registro para el servicio»
Contactar con un concesionario de Servi‐
cio Posventa del fabricante o con otro con‐
cesionario de Servicio Posventa cualificado
o con un taller especializado.▷ «Mobile Care»Seite 89VisualizacionesManejo89
Online Edition for Part no. 01 40 2 966 242 - X/15

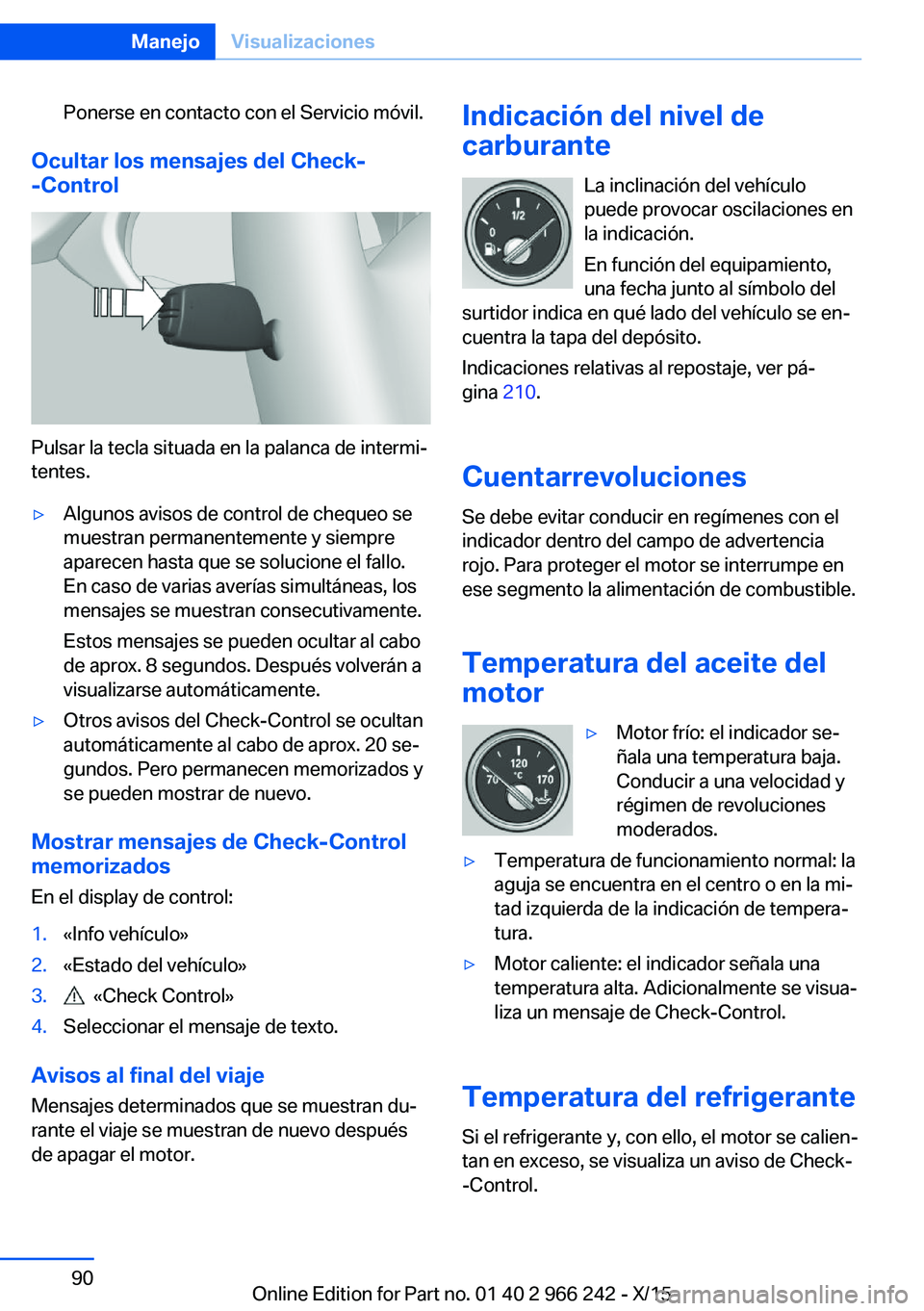

Ponerse en contacto con el Servicio móvil.
Ocultar los mensajes del Check-
-Control
Pulsar la tecla situada en la palanca de intermi‐
tentes.
▷Algunos avisos de control de chequeo se
muestran permanentemente y siempre
aparecen hasta que se solucione el fallo.
En caso de varias averías simultáneas, los
mensajes se muestran consecutivamente.
Estos mensajes se pueden ocultar al cabo
de aprox. 8 segundos. Después volverán a
visualizarse automáticamente.▷Otros avisos del Check-Control se ocultan
automáticamente al cabo de aprox. 20 se‐
gundos. Pero permanecen memorizados y
se pueden mostrar de nuevo.
Mostrar mensajes de Check-Control
memorizados
En el display de control:
1.«Info vehículo»2.«Estado del vehículo»3. «Check Control»4.Seleccionar el mensaje de texto.
Avisos al final del viaje Mensajes determinados que se muestran du‐
rante el viaje se muestran de nuevo después
de apagar el motor.
Indicación del nivel de
carburante
La inclinación del vehículo
puede provocar oscilaciones en
la indicación.
En función del equipamiento,
una fecha junto al símbolo del
surtidor indica en qué lado del vehículo se en‐
cuentra la tapa del depósito.
Indicaciones relativas al repostaje, ver pá‐
gina 210.
Cuentarrevoluciones
Se debe evitar conducir en regímenes con el
indicador dentro del campo de advertencia
rojo. Para proteger el motor se interrumpe en
ese segmento la alimentación de combustible.
Temperatura del aceite del
motor▷Motor frío: el indicador se‐
ñala una temperatura baja.
Conducir a una velocidad y
régimen de revoluciones
moderados.▷Temperatura de funcionamiento normal: la
aguja se encuentra en el centro o en la mi‐
tad izquierda de la indicación de tempera‐
tura.▷Motor caliente: el indicador señala una
temperatura alta. Adicionalmente se visua‐
liza un mensaje de Check-Control.
Temperatura del refrigerante
Si el refrigerante y, con ello, el motor se calien‐
tan en exceso, se visualiza un aviso de Check-
-Control.
Seite 90ManejoVisualizaciones90
Online Edition for Part no. 01 40 2 966 242 - X/15

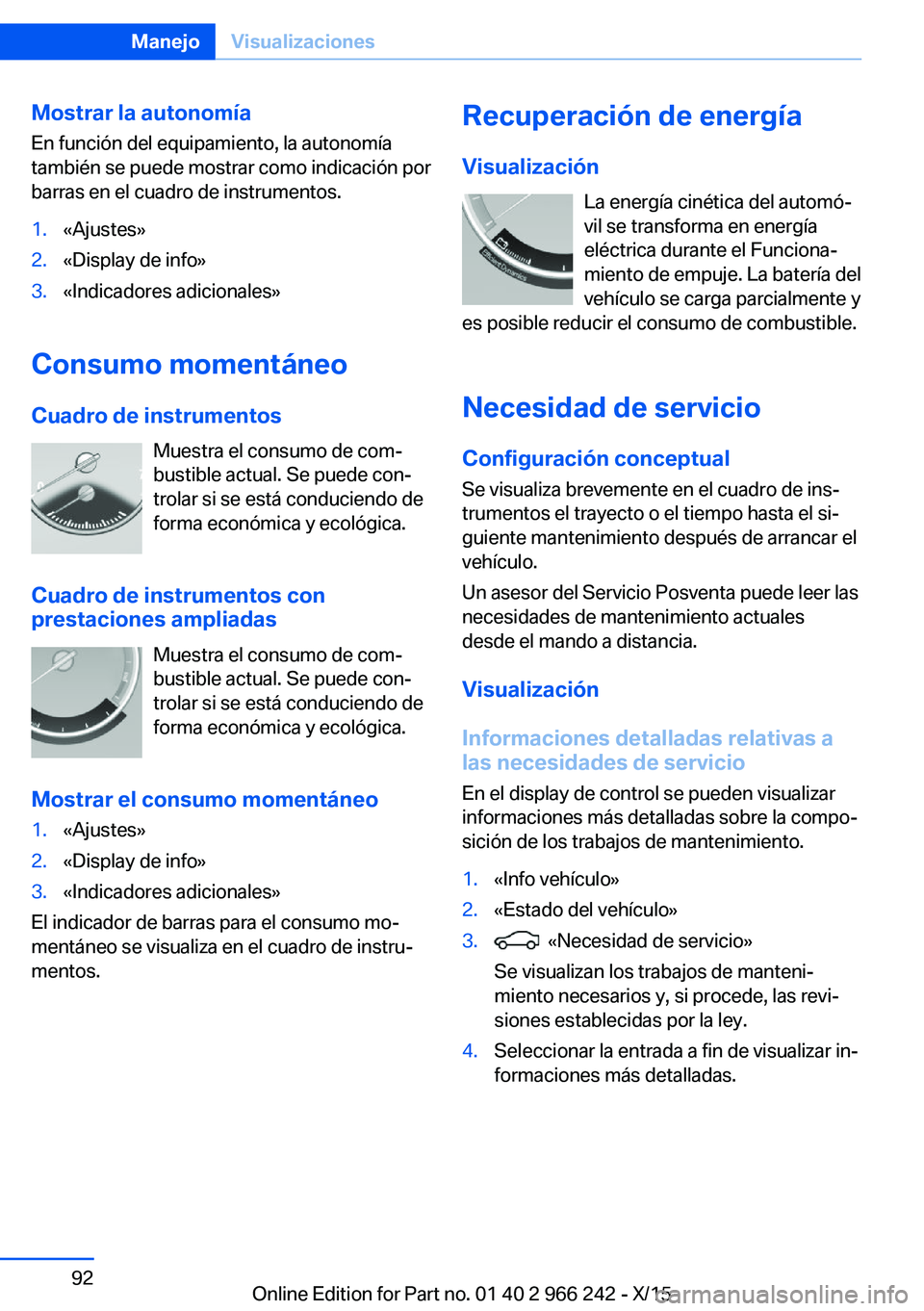

Mostrar la autonomía
En función del equipamiento, la autonomía
también se puede mostrar como indicación por
barras en el cuadro de instrumentos.1.«Ajustes»2.«Display de info»3.«Indicadores adicionales»
Consumo momentáneo
Cuadro de instrumentos Muestra el consumo de com‐
bustible actual. Se puede con‐
trolar si se está conduciendo de
forma económica y ecológica.
Cuadro de instrumentos con
prestaciones ampliadas
Muestra el consumo de com‐
bustible actual. Se puede con‐
trolar si se está conduciendo de
forma económica y ecológica.
Mostrar el consumo momentáneo
1.«Ajustes»2.«Display de info»3.«Indicadores adicionales»
El indicador de barras para el consumo mo‐
mentáneo se visualiza en el cuadro de instru‐
mentos.
Recuperación de energía
Visualización La energía cinética del automó‐vil se transforma en energía
eléctrica durante el Funciona‐
miento de empuje. La batería del
vehículo se carga parcialmente y
es posible reducir el consumo de combustible.
Necesidad de servicioConfiguración conceptual
Se visualiza brevemente en el cuadro de ins‐
trumentos el trayecto o el tiempo hasta el si‐
guiente mantenimiento después de arrancar el
vehículo.
Un asesor del Servicio Posventa puede leer las
necesidades de mantenimiento actuales
desde el mando a distancia.
Visualización
Informaciones detalladas relativas a
las necesidades de servicio
En el display de control se pueden visualizar
informaciones más detalladas sobre la compo‐
sición de los trabajos de mantenimiento.1.«Info vehículo»2.«Estado del vehículo»3. «Necesidad de servicio»
Se visualizan los trabajos de manteni‐
miento necesarios y, si procede, las revi‐
siones establecidas por la ley.4.Seleccionar la entrada a fin de visualizar in‐
formaciones más detalladas.Seite 92ManejoVisualizaciones92
Online Edition for Part no. 01 40 2 966 242 - X/15

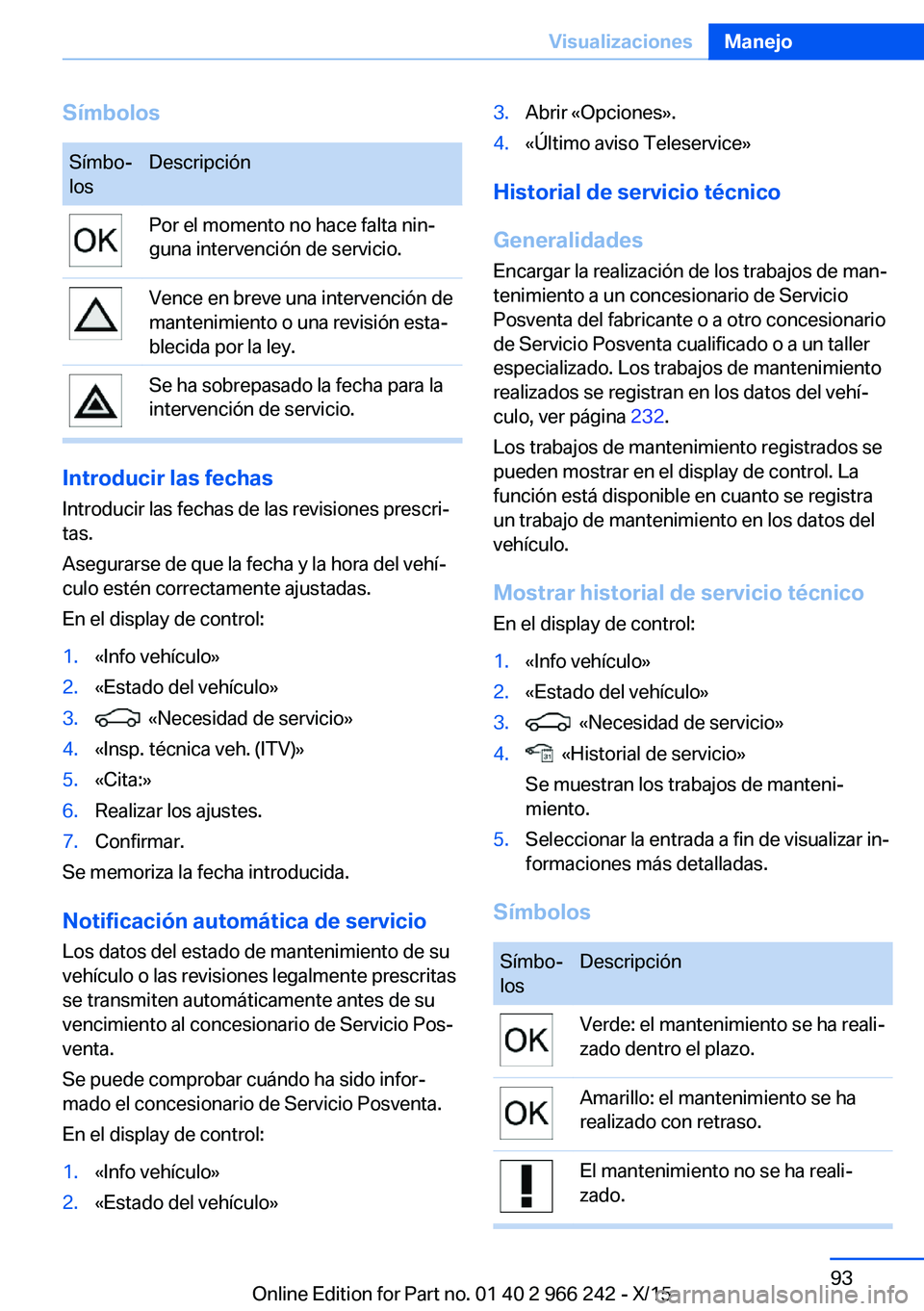

SímbolosSímbo‐
losDescripciónPor el momento no hace falta nin‐
guna intervención de servicio.Vence en breve una intervención de
mantenimiento o una revisión esta‐
blecida por la ley.Se ha sobrepasado la fecha para la
intervención de servicio.
Introducir las fechas
Introducir las fechas de las revisiones prescri‐
tas.
Asegurarse de que la fecha y la hora del vehí‐
culo estén correctamente ajustadas.
En el display de control:
1.«Info vehículo»2.«Estado del vehículo»3. «Necesidad de servicio»4.«Insp. técnica veh. (ITV)»5.«Cita:»6.Realizar los ajustes.7.Confirmar.
Se memoriza la fecha introducida.
Notificación automática de servicio
Los datos del estado de mantenimiento de su
vehículo o las revisiones legalmente prescritas se transmiten automáticamente antes de su
vencimiento al concesionario de Servicio Pos‐
venta.
Se puede comprobar cuándo ha sido infor‐
mado el concesionario de Servicio Posventa.
En el display de control:
1.«Info vehículo»2.«Estado del vehículo»3.Abrir «Opciones».4.«Último aviso Teleservice»
Historial de servicio técnico
Generalidades
Encargar la realización de los trabajos de man‐
tenimiento a un concesionario de Servicio
Posventa del fabricante o a otro concesionario
de Servicio Posventa cualificado o a un taller
especializado. Los trabajos de mantenimiento
realizados se registran en los datos del vehí‐
culo, ver página 232.
Los trabajos de mantenimiento registrados se
pueden mostrar en el display de control. La
función está disponible en cuanto se registra
un trabajo de mantenimiento en los datos del
vehículo.
Mostrar historial de servicio técnico En el display de control:
1.«Info vehículo»2.«Estado del vehículo»3. «Necesidad de servicio»4. «Historial de servicio»
Se muestran los trabajos de manteni‐
miento.5.Seleccionar la entrada a fin de visualizar in‐
formaciones más detalladas.
Símbolos
Símbo‐
losDescripciónVerde: el mantenimiento se ha reali‐
zado dentro el plazo.Amarillo: el mantenimiento se ha
realizado con retraso.El mantenimiento no se ha reali‐
zado.Seite 93VisualizacionesManejo93
Online Edition for Part no. 01 40 2 966 242 - X/15

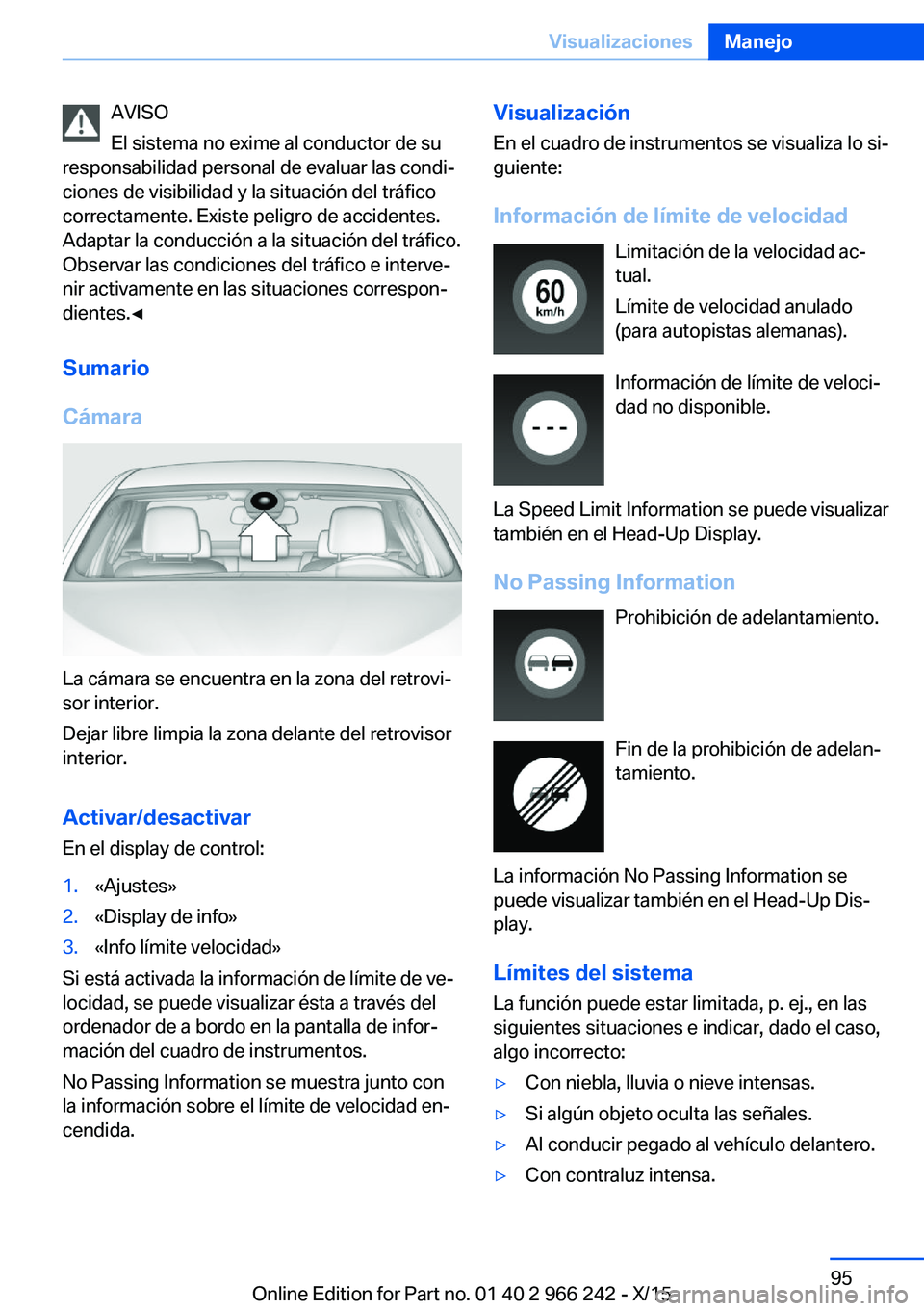

AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar las condi‐
ciones de visibilidad y la situación del tráfico
correctamente. Existe peligro de accidentes.
Adaptar la conducción a la situación del tráfico.
Observar las condiciones del tráfico e interve‐
nir activamente en las situaciones correspon‐
dientes.◀
Sumario
Cámara
La cámara se encuentra en la zona del retrovi‐
sor interior.
Dejar libre limpia la zona delante del retrovisor
interior.
Activar/desactivar
En el display de control:
1.«Ajustes»2.«Display de info»3.«Info límite velocidad»
Si está activada la información de límite de ve‐
locidad, se puede visualizar ésta a través del
ordenador de a bordo en la pantalla de infor‐
mación del cuadro de instrumentos.
No Passing Information se muestra junto con
la información sobre el límite de velocidad en‐
cendida.
Visualización
En el cuadro de instrumentos se visualiza lo si‐
guiente:
Información de límite de velocidad Limitación de la velocidad ac‐
tual.
Límite de velocidad anulado
(para autopistas alemanas).
Información de límite de veloci‐
dad no disponible.
La Speed Limit Information se puede visualizar
también en el Head-Up Display.
No Passing Information Prohibición de adelantamiento.
Fin de la prohibición de adelan‐
tamiento.
La información No Passing Information se
puede visualizar también en el Head-Up Dis‐
play.
Límites del sistema
La función puede estar limitada, p. ej., en las
siguientes situaciones e indicar, dado el caso,
algo incorrecto:▷Con niebla, lluvia o nieve intensas.▷Si algún objeto oculta las señales.▷Al conducir pegado al vehículo delantero.▷Con contraluz intensa.Seite 95VisualizacionesManejo95
Online Edition for Part no. 01 40 2 966 242 - X/15

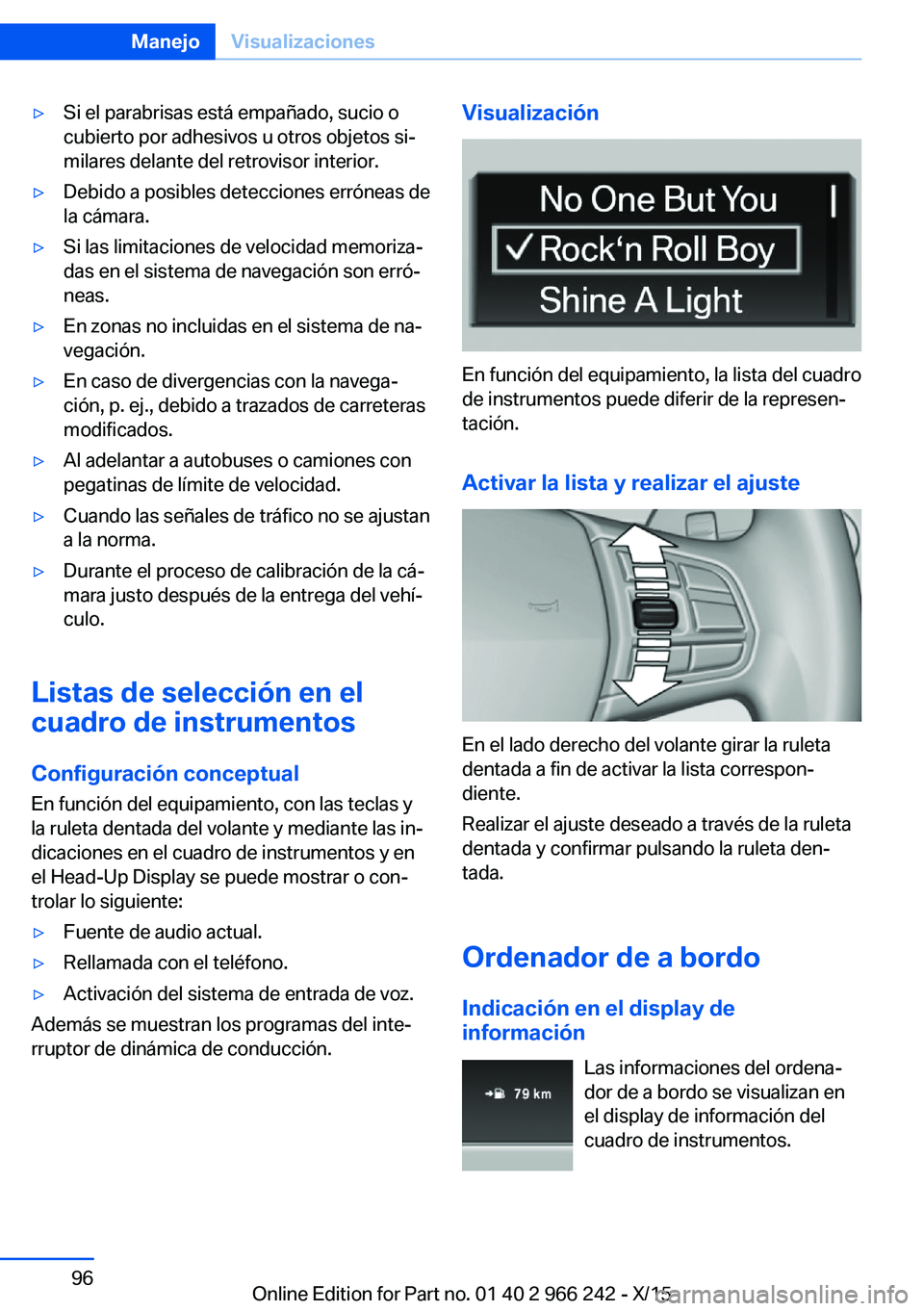

▷Si el parabrisas está empañado, sucio o
cubierto por adhesivos u otros objetos si‐
milares delante del retrovisor interior.▷Debido a posibles detecciones erróneas de
la cámara.▷Si las limitaciones de velocidad memoriza‐
das en el sistema de navegación son erró‐
neas.▷En zonas no incluidas en el sistema de na‐
vegación.▷En caso de divergencias con la navega‐
ción, p. ej., debido a trazados de carreteras
modificados.▷Al adelantar a autobuses o camiones con
pegatinas de límite de velocidad.▷Cuando las señales de tráfico no se ajustan
a la norma.▷Durante el proceso de calibración de la cá‐
mara justo después de la entrega del vehí‐
culo.
Listas de selección en el
cuadro de instrumentos
Configuración conceptual
En función del equipamiento, con las teclas y
la ruleta dentada del volante y mediante las in‐
dicaciones en el cuadro de instrumentos y en
el Head-Up Display se puede mostrar o con‐
trolar lo siguiente:
▷Fuente de audio actual.▷Rellamada con el teléfono.▷Activación del sistema de entrada de voz.
Además se muestran los programas del inte‐
rruptor de dinámica de conducción.
Visualización
En función del equipamiento, la lista del cuadro
de instrumentos puede diferir de la represen‐
tación.
Activar la lista y realizar el ajuste
En el lado derecho del volante girar la ruleta
dentada a fin de activar la lista correspon‐
diente.
Realizar el ajuste deseado a través de la ruleta
dentada y confirmar pulsando la ruleta den‐
tada.
Ordenador de a bordo
Indicación en el display de
información
Las informaciones del ordena‐
dor de a bordo se visualizan en
el display de información del
cuadro de instrumentos.
Seite 96ManejoVisualizaciones96
Online Edition for Part no. 01 40 2 966 242 - X/15

Solicitar informaciones en la pantalla
de información
Pulsar la tecla situada en la palanca de intermi‐
tentes.
Las informaciones se visualizan en la pantalla
de información del cuadro de instrumentos.
Sumario de las informaciones
Pulsando repetidamente la tecla de la palanca
de intermitentes, en la pantalla de información
se muestra la siguiente información:
▷Autonomía.▷Consumo medio, combustible.▷Consumo momentáneo, combustible.▷Velocidad media.▷Fecha.▷Información de límite de velocidad.▷Hora de llegada.
Si el guiado al destino del sistema de nave‐
gación está activo.▷Distancia al destino
Si el guiado al destino del sistema de nave‐
gación está activo.▷Autonomía extra ECO PRO.
Seleccionar informaciones
En función del equipamiento, se puede ajustar
qué informaciones del ordenador de a bordo
se pueden solicitar en la pantalla de informa‐
ción del cuadro de instrumentos.
En el display de control:1.«Ajustes»2.«Display de info»3.Seleccionar las informaciones deseadas.
Informaciones detalladas
Autonomía
El sistema indica la autonomía probable que se
tendrá con el combustible existente en el de‐
pósito.
Teniendo en cuenta el estilo de conducción,
se estima sobre los últimos 30 km.
Si el combustible alcanza para menos de
80 km cambia el color de la indicación.
Consumo medio
El consumo medio se determina para el tiempo
en el que el motor está en funcionamiento.
El consumo medio se calcula en el ordenador
de a bordo según el trayecto recorrido desde
la última vez que se restableció.
Velocidad media
Para el cálculo de la velocidad media no se tie‐
nen en cuenta los tiempos de inmovilidad con
el motor parado manualmente.
Reponer los valores medios
Mantener pulsada la tecla de la palanca de los
intermitentes.
Seite 97VisualizacionesManejo97
Online Edition for Part no. 01 40 2 966 242 - X/15
