Activar/desactivarLos sistemas Intelligent Safety se activan au‐
tomáticamente después de cada arranque de
la marcha.
Pulsar la tecla: los sistemas se desco‐
nectan. El LED se apaga.
Volver a pulsar la tecla: los sistemas se conec‐
tan. El LED se enciende.
Pueden realizarse ajustes en el display de con‐
trol.
Aviso de colisión por alcance En función del equipamiento, hay un Aviso de
colisión por alcance de uno de los dos siste‐
mas:▷Aviso de colisión por alcance con función
de frenado para ciudad, ver página 121.▷Advertencia de choque con función de fre‐
nado, ver página 124.
Aviso de colisión por alcance
con función de frenado para
ciudad
Configuración conceptual
El sistema puede ayudar a evitar accidentes. Si
no se puede evitar un accidente, el sistema
ayuda a reducir la velocidad de la colisión.
El sistema advierte frente a un posible riesgo
de colisión y, dado el caso, frena por sí solo.
La intervención automática del freno se pro‐
duce con una fuerza y una duración limitadas.
El sistema se controla mediante una cámara en
la zona del retrovisor interior.
El aviso de colisión por alcance también está
disponible con el control de crucero desacti‐
vado.
Al aproximarse a un vehículo de manera inten‐
cionada, el aviso de colisión por alcance y la in‐
tervención del freno aparecen más tarde para
evitar reacciones del sistema no justificadas.
Generalidades El sistema avisa en dos niveles a partir de
aprox. 5 km/h ante un posible peligro de coli‐
sión con otros vehículos. El momento de este aviso puede variar dependiendo de la situación
de marcha en cada momento.
Hasta aprox. 60 km/h se produce, dado el
caso, una intervención en el freno.
Campo de detección
Se tienen en cuenta objetos cuando estos son
detectados por el sistema.
Notas AVISO
Las indicaciones y los avisos no eximen
al conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los avi‐
sos o reacciones de este pueden no produ‐
cirse, producirse muy tarde o de forma inco‐
rrecta. Existe peligro de accidentes. Adaptar la
conducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir activa‐
mente en las situaciones correspondientes.◀
AVISO
Debido a los límites del sistema, al re‐
molcar o arrancar por remolcado con los siste‐
mas Intelligent Safety activados puede produ‐
cirse un comportamiento erróneo de algunas
funciones, p. ej., advertencia de choque con
función de frenado. Existe peligro de acciden‐
Seite 121SeguridadManejo121
Online Edition for Part no. 01 40 2 966 242 - X/15

tes. Antes de remolcar o arrancar por remol‐
cado, desconectar todos los sistemas Intelli‐
gent Safety.◀
Sumario
Tecla del vehículo
Tecla Intelligent Safety
Cámara
La cámara se encuentra en la zona del retrovi‐
sor interior.
Dejar libre limpia la zona delante del retrovisor
interior.
Activar/desactivar
Conexión automática Después de cada arranque de la marcha, el
sistema se activa automáticamente.
Desactivar Pulsar la tecla: el sistema se apaga. El
LED se apaga.
Volver a pulsar la tecla: el sistema se enciende.
El LED se enciende.
Ajustar el momento de aviso El momento de aviso puede ajustarse a través
de iDrive.1.«Ajustes»2.«Aviso de colisión»3.Ajustar el momento deseado en el display
de control.
Se memoriza el momento seleccionado para el
perfil utilizado actualmente.
Advertencia con función de frenado
Visualización
En caso de peligro de colisión con un vehículo
detectado, en el cuadro de instrumentos y en
el Head-Up Display se muestra un símbolo de
advertencia.
SímboloMedidasEl símbolo se enciende de color
rojo: aviso previo.
Aumentar el frenado y la distancia.El símbolo parpadea en color rojo y
suena una señal acústica: aviso
agudo.
Requerimiento para la intervención
mediante la frenada y, si es nece‐
sario, maniobras de evasión.
Aviso previo
Se visualiza un aviso previo, p. ej., en caso de
un peligro de colisión incipiente o de distancia
muy corta con el vehículo precedente.
El conductor debe intervenir en caso de aviso
previo.
Aviso agudo con función de frenadoSe visualiza un aviso agudo en caso de riesgo
de colisión inmediata si el vehículo se aproxima
Seite 122ManejoSeguridad122
Online Edition for Part no. 01 40 2 966 242 - X/15

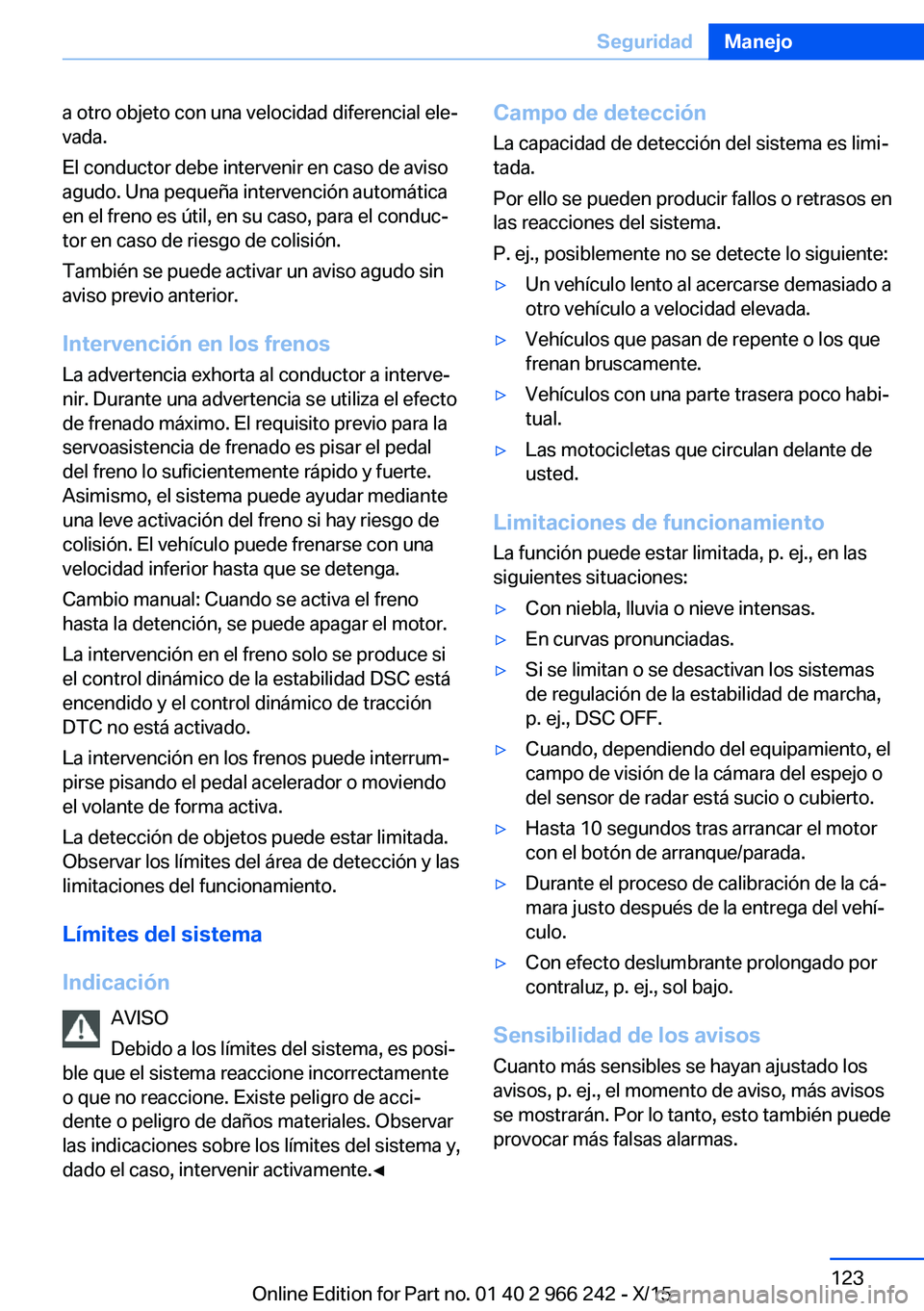

a otro objeto con una velocidad diferencial ele‐
vada.
El conductor debe intervenir en caso de aviso
agudo. Una pequeña intervención automática
en el freno es útil, en su caso, para el conduc‐
tor en caso de riesgo de colisión.
También se puede activar un aviso agudo sin
aviso previo anterior.
Intervención en los frenos
La advertencia exhorta al conductor a interve‐
nir. Durante una advertencia se utiliza el efecto
de frenado máximo. El requisito previo para la
servoasistencia de frenado es pisar el pedal
del freno lo suficientemente rápido y fuerte.
Asimismo, el sistema puede ayudar mediante
una leve activación del freno si hay riesgo de
colisión. El vehículo puede frenarse con una
velocidad inferior hasta que se detenga.
Cambio manual: Cuando se activa el freno
hasta la detención, se puede apagar el motor.
La intervención en el freno solo se produce si
el control dinámico de la estabilidad DSC está
encendido y el control dinámico de tracción
DTC no está activado.
La intervención en los frenos puede interrum‐
pirse pisando el pedal acelerador o moviendo
el volante de forma activa.
La detección de objetos puede estar limitada.
Observar los límites del área de detección y las
limitaciones del funcionamiento.
Límites del sistema
Indicación AVISO
Debido a los límites del sistema, es posi‐
ble que el sistema reaccione incorrectamente
o que no reaccione. Existe peligro de acci‐
dente o peligro de daños materiales. Observar
las indicaciones sobre los límites del sistema y,
dado el caso, intervenir activamente.◀Campo de detección
La capacidad de detección del sistema es limi‐
tada.
Por ello se pueden producir fallos o retrasos en
las reacciones del sistema.
P. ej., posiblemente no se detecte lo siguiente:▷Un vehículo lento al acercarse demasiado a
otro vehículo a velocidad elevada.▷Vehículos que pasan de repente o los que
frenan bruscamente.▷Vehículos con una parte trasera poco habi‐
tual.▷Las motocicletas que circulan delante de
usted.
Limitaciones de funcionamiento
La función puede estar limitada, p. ej., en las
siguientes situaciones:
▷Con niebla, lluvia o nieve intensas.▷En curvas pronunciadas.▷Si se limitan o se desactivan los sistemas
de regulación de la estabilidad de marcha,
p. ej., DSC OFF.▷Cuando, dependiendo del equipamiento, el
campo de visión de la cámara del espejo o
del sensor de radar está sucio o cubierto.▷Hasta 10 segundos tras arrancar el motor
con el botón de arranque/parada.▷Durante el proceso de calibración de la cá‐
mara justo después de la entrega del vehí‐
culo.▷Con efecto deslumbrante prolongado por
contraluz, p. ej., sol bajo.
Sensibilidad de los avisos
Cuanto más sensibles se hayan ajustado los
avisos, p. ej., el momento de aviso, más avisos
se mostrarán. Por lo tanto, esto también puede
provocar más falsas alarmas.
Seite 123SeguridadManejo123
Online Edition for Part no. 01 40 2 966 242 - X/15

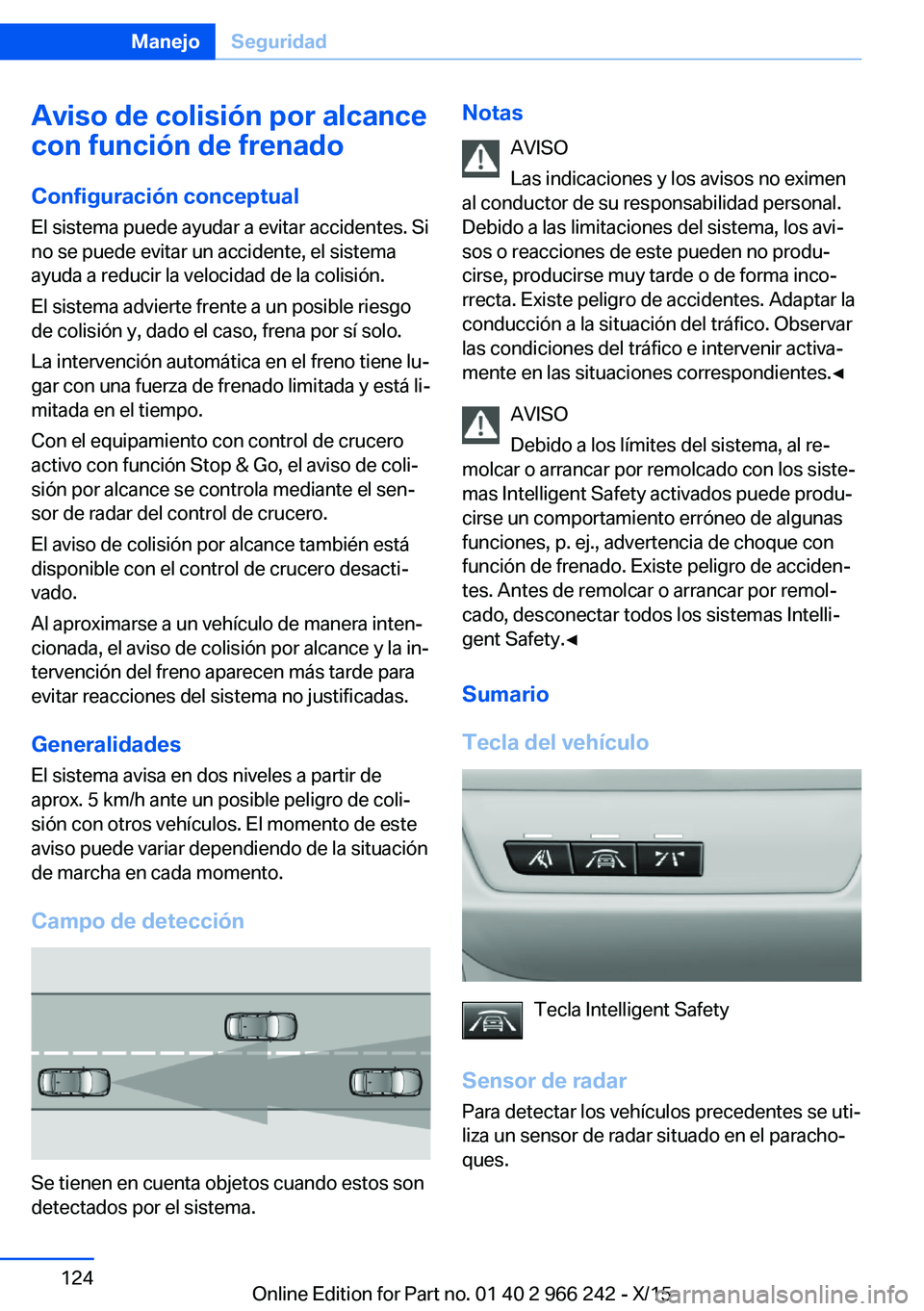

Aviso de colisión por alcance
con función de frenado
Configuración conceptual
El sistema puede ayudar a evitar accidentes. Si
no se puede evitar un accidente, el sistema
ayuda a reducir la velocidad de la colisión.
El sistema advierte frente a un posible riesgo
de colisión y, dado el caso, frena por sí solo.
La intervención automática en el freno tiene lu‐
gar con una fuerza de frenado limitada y está li‐
mitada en el tiempo.
Con el equipamiento con control de crucero
activo con función Stop & Go, el aviso de coli‐
sión por alcance se controla mediante el sen‐
sor de radar del control de crucero.
El aviso de colisión por alcance también está
disponible con el control de crucero desacti‐
vado.
Al aproximarse a un vehículo de manera inten‐
cionada, el aviso de colisión por alcance y la in‐
tervención del freno aparecen más tarde para
evitar reacciones del sistema no justificadas.
Generalidades
El sistema avisa en dos niveles a partir de
aprox. 5 km/h ante un posible peligro de coli‐
sión con otros vehículos. El momento de este
aviso puede variar dependiendo de la situación
de marcha en cada momento.
Campo de detección
Se tienen en cuenta objetos cuando estos son
detectados por el sistema.
Notas
AVISO
Las indicaciones y los avisos no eximen
al conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los avi‐
sos o reacciones de este pueden no produ‐
cirse, producirse muy tarde o de forma inco‐
rrecta. Existe peligro de accidentes. Adaptar la
conducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir activa‐
mente en las situaciones correspondientes.◀
AVISO
Debido a los límites del sistema, al re‐
molcar o arrancar por remolcado con los siste‐
mas Intelligent Safety activados puede produ‐
cirse un comportamiento erróneo de algunas
funciones, p. ej., advertencia de choque con
función de frenado. Existe peligro de acciden‐
tes. Antes de remolcar o arrancar por remol‐
cado, desconectar todos los sistemas Intelli‐
gent Safety.◀
Sumario
Tecla del vehículo
Tecla Intelligent Safety
Sensor de radar
Para detectar los vehículos precedentes se uti‐
liza un sensor de radar situado en el paracho‐
ques.
Seite 124ManejoSeguridad124
Online Edition for Part no. 01 40 2 966 242 - X/15

El sensor de radar debe estar limpio y libre.
Activar/desactivar
Conexión automática Después de cada arranque de la marcha, el
sistema se activa automáticamente.
Desactivar Pulsar la tecla: el sistema se apaga. ElLED se apaga.
Volver a pulsar la tecla: el sistema se enciende.
El LED se enciende.
Ajustar el momento de aviso
El momento de aviso puede ajustarse a través
de iDrive.
1.«Ajustes»2.«Aviso de colisión»3.Ajustar el momento deseado en el display
de control.
Se memoriza el momento seleccionado para el
perfil utilizado actualmente.
Advertencia con función de frenado
Visualización
En caso de peligro de colisión con un vehículo
detectado, en el cuadro de instrumentos y en
el Head-Up Display se muestra un símbolo de
advertencia.
SímboloMedidasEl símbolo se enciende de color
rojo: aviso previo.
Aumentar el frenado y la distancia.El símbolo parpadea en color rojo y
suena una señal acústica: aviso
agudo.
Requerimiento para la intervención
mediante la frenada y, si es nece‐
sario, maniobras de evasión.
Aviso previo
Se visualiza un aviso previo, p. ej., en caso de
un peligro de colisión incipiente o de distancia
muy corta con el vehículo precedente.
El conductor debe intervenir en caso de aviso
previo.
Aviso agudo con función de frenadoSe visualiza un aviso agudo en caso de riesgo
de colisión inmediata si el vehículo se aproxima
a otro objeto con una velocidad diferencial ele‐
vada.
El conductor debe intervenir en caso de aviso
agudo. La intervención automática en el freno
es útil, en su caso, para el conductor en caso
de riesgo de colisión.
También se puede activar un aviso agudo sin
aviso previo anterior.
Intervención en los frenos
La detección de objetos puede estar restrin‐
gida debido a límites técnicos del sistema, p. ej., en caso de peatones u objetos parados.
Observar los límites del área de detección y las
limitaciones del funcionamiento.
La advertencia exhorta al conductor a interve‐
nir. Durante una advertencia se utiliza el efecto
de frenado máximo. El requisito previo para la
servoasistencia de frenado es pisar el pedal
del freno lo suficientemente rápido y fuerte.
Asimismo, el sistema puede ayudar mediante
Seite 125SeguridadManejo125
Online Edition for Part no. 01 40 2 966 242 - X/15

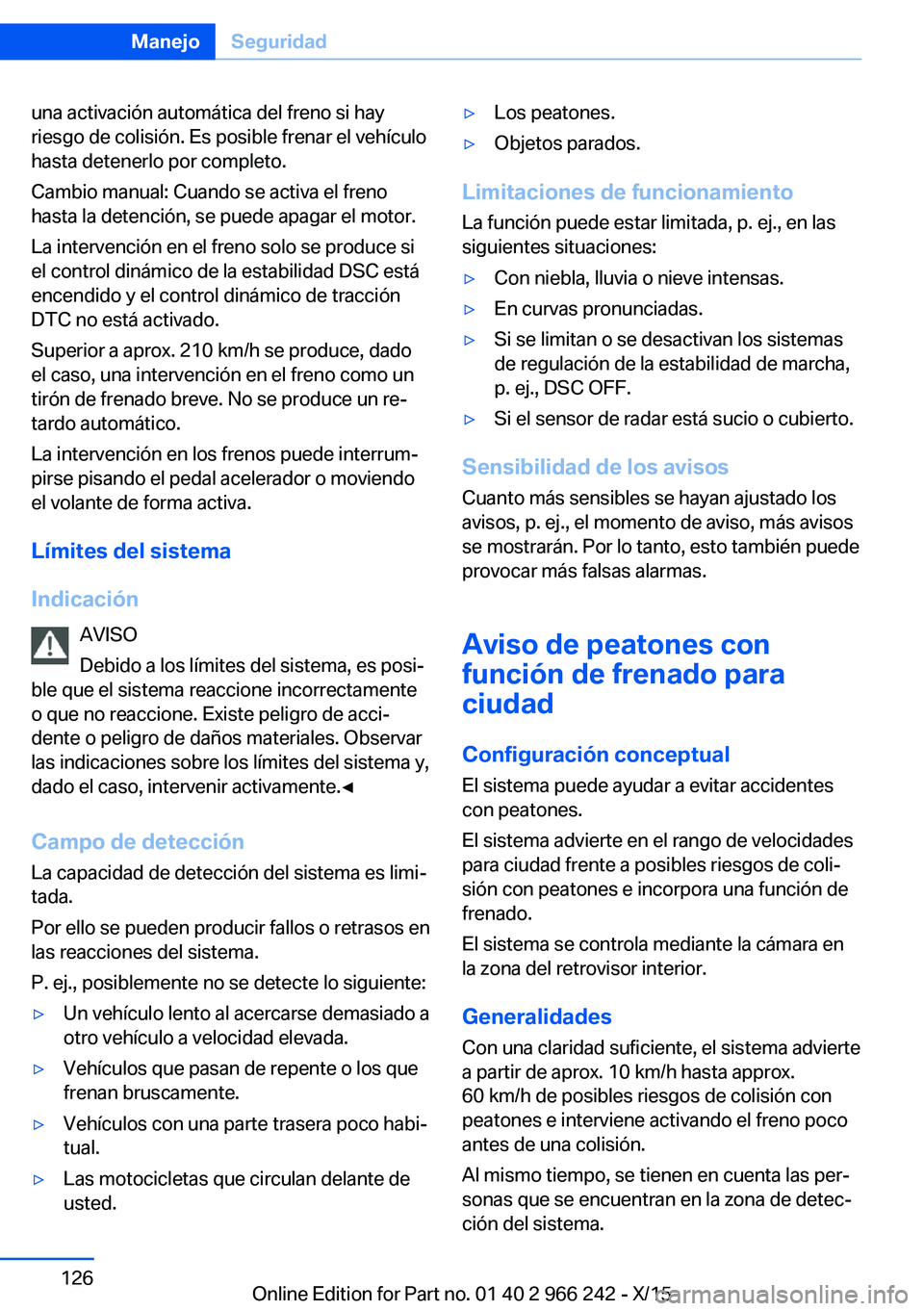

una activación automática del freno si hay
riesgo de colisión. Es posible frenar el vehículo
hasta detenerlo por completo.
Cambio manual: Cuando se activa el freno
hasta la detención, se puede apagar el motor.
La intervención en el freno solo se produce si
el control dinámico de la estabilidad DSC está
encendido y el control dinámico de tracción
DTC no está activado.
Superior a aprox. 210 km/h se produce, dado
el caso, una intervención en el freno como un
tirón de frenado breve. No se produce un re‐
tardo automático.
La intervención en los frenos puede interrum‐
pirse pisando el pedal acelerador o moviendo
el volante de forma activa.
Límites del sistema
Indicación AVISO
Debido a los límites del sistema, es posi‐
ble que el sistema reaccione incorrectamente
o que no reaccione. Existe peligro de acci‐
dente o peligro de daños materiales. Observar
las indicaciones sobre los límites del sistema y,
dado el caso, intervenir activamente.◀
Campo de detección La capacidad de detección del sistema es limi‐
tada.
Por ello se pueden producir fallos o retrasos en
las reacciones del sistema.
P. ej., posiblemente no se detecte lo siguiente:▷Un vehículo lento al acercarse demasiado a
otro vehículo a velocidad elevada.▷Vehículos que pasan de repente o los que
frenan bruscamente.▷Vehículos con una parte trasera poco habi‐
tual.▷Las motocicletas que circulan delante de
usted.▷Los peatones.▷Objetos parados.
Limitaciones de funcionamiento
La función puede estar limitada, p. ej., en las
siguientes situaciones:
▷Con niebla, lluvia o nieve intensas.▷En curvas pronunciadas.▷Si se limitan o se desactivan los sistemas
de regulación de la estabilidad de marcha,
p. ej., DSC OFF.▷Si el sensor de radar está sucio o cubierto.
Sensibilidad de los avisos
Cuanto más sensibles se hayan ajustado los
avisos, p. ej., el momento de aviso, más avisos
se mostrarán. Por lo tanto, esto también puede
provocar más falsas alarmas.
Aviso de peatones con función de frenado paraciudad
Configuración conceptual
El sistema puede ayudar a evitar accidentes
con peatones.
El sistema advierte en el rango de velocidades
para ciudad frente a posibles riesgos de coli‐
sión con peatones e incorpora una función de
frenado.
El sistema se controla mediante la cámara en
la zona del retrovisor interior.
Generalidades
Con una claridad suficiente, el sistema advierte
a partir de aprox. 10 km/h hasta approx.
60 km/h de posibles riesgos de colisión con
peatones e interviene activando el freno poco
antes de una colisión.
Al mismo tiempo, se tienen en cuenta las per‐
sonas que se encuentran en la zona de detec‐
ción del sistema.
Seite 126ManejoSeguridad126
Online Edition for Part no. 01 40 2 966 242 - X/15

Campo de detección
El campo de detección que hay delante del
vehículo se compone de dos partes:
▷Zona central, flecha 1, directamente de‐
lante del vehículo.▷Zona ampliada, flecha 2, a derecha e iz‐
quierda.
Se puede producir una colisión cuando hay
personas en la zona central. Solo se avisa de la
presencia de personas que se encuentran en
la zona ampliada si se desplazan en la direc‐
ción de la zona central.
Notas AVISO
Las indicaciones y los avisos no eximen
al conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los avi‐
sos o reacciones de este pueden no produ‐
cirse, producirse muy tarde o de forma inco‐
rrecta. Existe peligro de accidentes. Adaptar la
conducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir activa‐
mente en las situaciones correspondientes.◀
AVISO
Debido a los límites del sistema, al re‐
molcar o arrancar por remolcado con los siste‐
mas Intelligent Safety activados puede produ‐
cirse un comportamiento erróneo de algunas
funciones, p. ej., advertencia de choque con
función de frenado. Existe peligro de acciden‐
tes. Antes de remolcar o arrancar por remol‐
cado, desconectar todos los sistemas Intelli‐
gent Safety.◀
Sumario
Tecla del vehículo
Tecla Intelligent Safety
Cámara
La cámara se encuentra en la zona del retrovi‐
sor interior.
Dejar libre limpia la zona delante del retrovisor
interior.
Activar/desactivar
Conexión automática Después de cada arranque de la marcha, el
sistema se activa automáticamente.
Desactivar Pulsar la tecla: los sistemas se desco‐
nectan. El LED se apaga.
Seite 127SeguridadManejo127
Online Edition for Part no. 01 40 2 966 242 - X/15

Volver a pulsar la tecla: los sistemas se conec‐
tan. El LED se enciende.
Advertencia con función de frenado
Visualización
En caso de peligro de colisión con una persona
detectada, en el cuadro de instrumentos y en
el Head-Up Display se muestra un símbolo de
advertencia.
Se muestra el símbolo rojo y se emite
una señal acústica.
Intervenir personalmente de inmediato me‐
diante frenada o maniobras de evasión.
Intervención en los frenos La advertencia exhorta al conductor a interve‐
nir. Durante una advertencia se utiliza el efecto
de frenado máximo. El requisito previo para la
servoasistencia de frenado es pisar el pedal
del freno lo suficientemente rápido y fuerte.
Asimismo, el sistema puede ayudar mediante
una leve activación del freno si hay riesgo de
colisión. El vehículo puede frenarse con una
velocidad inferior hasta que se detenga.
Cambio manual: Cuando se activa el freno
hasta la detención, se puede apagar el motor.
La intervención en el freno solo se produce si
el control dinámico de la estabilidad DSC está
encendido y el control dinámico de tracción
DTC no está activado.
La intervención en los frenos puede interrum‐
pirse pisando el pedal acelerador o moviendo
el volante de forma activa.
La detección de objetos puede estar limitada.
Observar los límites del área de detección y las
limitaciones del funcionamiento.Límites del sistema
Indicación AVISO
Debido a los límites del sistema, es posi‐
ble que el sistema reaccione incorrectamente
o que no reaccione. Existe peligro de acci‐
dente o peligro de daños materiales. Observar
las indicaciones sobre los límites del sistema y,
dado el caso, intervenir activamente.◀
Campo de detección
La capacidad de detección de la cámara es li‐
mitada.
Por ello se pueden producir fallos en los avisos
o avisos retrasados.
P. ej., posiblemente no se detecte lo siguiente:▷Peatones parcialmente ocultos.▷Peatones que no se reconocen como tales
debido al ángulo de visión o al perfil.▷Peatones fuera del área de detección.▷Peatones con un peso corporal inferior a
aprox. 80 cm.
Limitaciones de funcionamiento
La función puede estar limitada o no estar dis‐
ponible, p. ej., en las siguientes situaciones:
La función puede estar disponible de forma li‐
mitada, p. ej., en las siguientes situaciones:
▷Con niebla, lluvia o nieve intensas.▷En curvas pronunciadas.▷Si se desactivan los sistemas de regula‐
ción de la estabilidad de la marcha, p. ej.,
DSC OFF.▷Cuando el campo de visión de la cámara o
la luna delantera están sucios u ocultos.▷Hasta 10 segundos tras arrancar el motor
con el botón de arranque/parada.▷Durante el proceso de calibración de la cá‐
mara justo después de la entrega del vehí‐
culo.Seite 128ManejoSeguridad128
Online Edition for Part no. 01 40 2 966 242 - X/15
