2016 BMW 4 SERIES GRAN COUPE Betriebsanleitungen (in German)

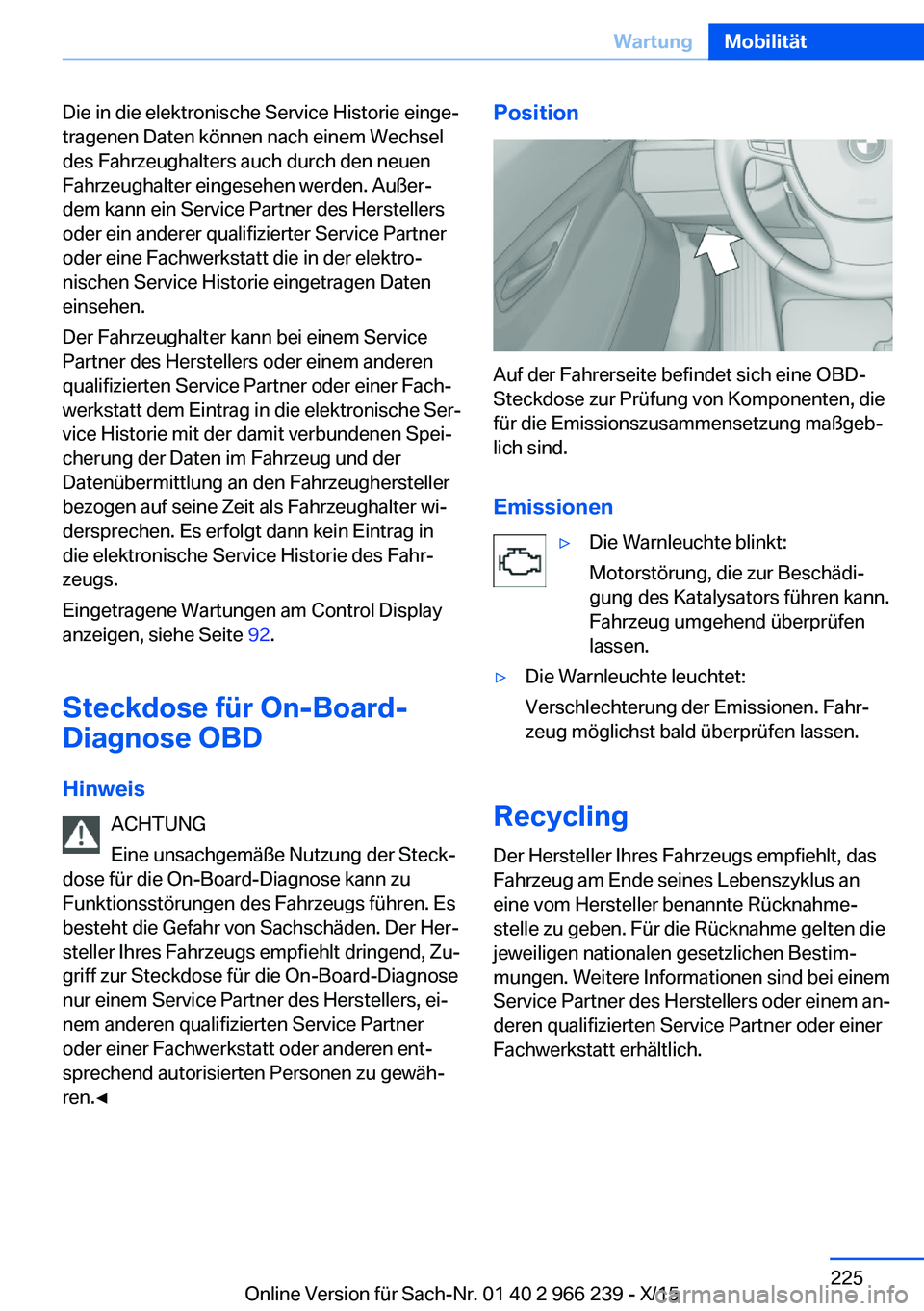

Die in die elektronische Service Historie einge‐
tragenen Daten können nach einem Wechsel
des Fahrzeughalters auch durch den neuen
Fahrzeughalter eingesehen werden. Außer‐
dem kann ein Service Partner des Herstellers
oder ein anderer qualifizierter Service Partner
oder eine Fachwerkstatt die in der elektro‐
nischen Service Historie eingetragen Daten
einsehen.
Der Fahrzeughalter kann bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt dem Eintrag in die elektronische Ser‐
vice Historie mit der damit verbundenen Spei‐
cherung der Daten im Fahrzeug und der
Datenübermittlung an den Fahrzeughersteller
bezogen auf seine Zeit als Fahrzeughalter wi‐
dersprechen. Es erfolgt dann kein Eintrag in
die elektronische Service Historie des Fahr‐
zeugs.
Eingetragene Wartungen am Control Display
anzeigen, siehe Seite 92.
Steckdose für On-Board-
Diagnose OBD
Hinweis ACHTUNG
Eine unsachgemäße Nutzung der Steck‐
dose für die On-Board-Diagnose kann zu Funktionsstörungen des Fahrzeugs führen. Es
besteht die Gefahr von Sachschäden. Der Her‐
steller Ihres Fahrzeugs empfiehlt dringend, Zu‐
griff zur Steckdose für die On-Board-Diagnose
nur einem Service Partner des Herstellers, ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt oder anderen ent‐
sprechend autorisierten Personen zu gewäh‐
ren.◀Position
Auf der Fahrerseite befindet sich eine OBD-
Steckdose zur Prüfung von Komponenten, die
für die Emissionszusammensetzung maßgeb‐
lich sind.
Emissionen
▷Die Warnleuchte blinkt:
Motorstörung, die zur Beschädi‐
gung des Katalysators führen kann.
Fahrzeug umgehend überprüfen
lassen.▷Die Warnleuchte leuchtet:
Verschlechterung der Emissionen. Fahr‐
zeug möglichst bald überprüfen lassen.
Recycling
Der Hersteller Ihres Fahrzeugs empfiehlt, das
Fahrzeug am Ende seines Lebenszyklus an
eine vom Hersteller benannte Rücknahme‐
stelle zu geben. Für die Rücknahme gelten die
jeweiligen nationalen gesetzlichen Bestim‐
mungen. Weitere Informationen sind bei einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt erhältlich.
Seite 225WartungMobilität225
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

Auswechseln von TeilenFahrzeugausstattung
In diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Bordwerkzeug
Das Bordwerkzeug befindet sich hinter der lin‐
ken Klappe im Gepäckraum.
Wechsel der Wischerblätter
Hinweis ACHTUNG
Wenn der Wischerarm ohne montierte
Wischerblätter auf die Frontscheibe fällt, kann
diese beschädigt werden. Es besteht die Ge‐
fahr von Sachschäden. Wischerarm beim
Wechseln der Wischerblätter festhalten und
die Wischer nicht anklappen, solange keine
Wischerblätter montiert sind.◀
Wischerblätter wechseln1.Zum Wechseln die Wischer in Abklappstel‐
lung, siehe Seite 78, bringen.2.Wischerarm abklappen und festhalten.3.Sicherungsfeder zusammendrücken,
Pfeile 1, und das Wischerblatt abklappen,
Pfeil 2.4.Wischerblatt nach vorn aus der Verrastung
nehmen.5.Neues Wischerblatt in umgekehrter Rei‐
henfolge einsetzen, bis es einrastet.6.Wischer anklappen.
ACHTUNG
Abgeklappte Wischer können beim Öff‐
nen der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor dem
Öffnen der Motorhaube darauf achten, dass
die Wischer mit montierten Wischerblättern
auf der Frontscheibe aufliegen.◀
Lampen- und
Leuchtenwechsel
Hinweise
Lampen und Leuchten Lampen und Leuchten tragen wesentlich zur
Fahrsicherheit bei.
Seite 226MobilitätAuswechseln von Teilen226
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

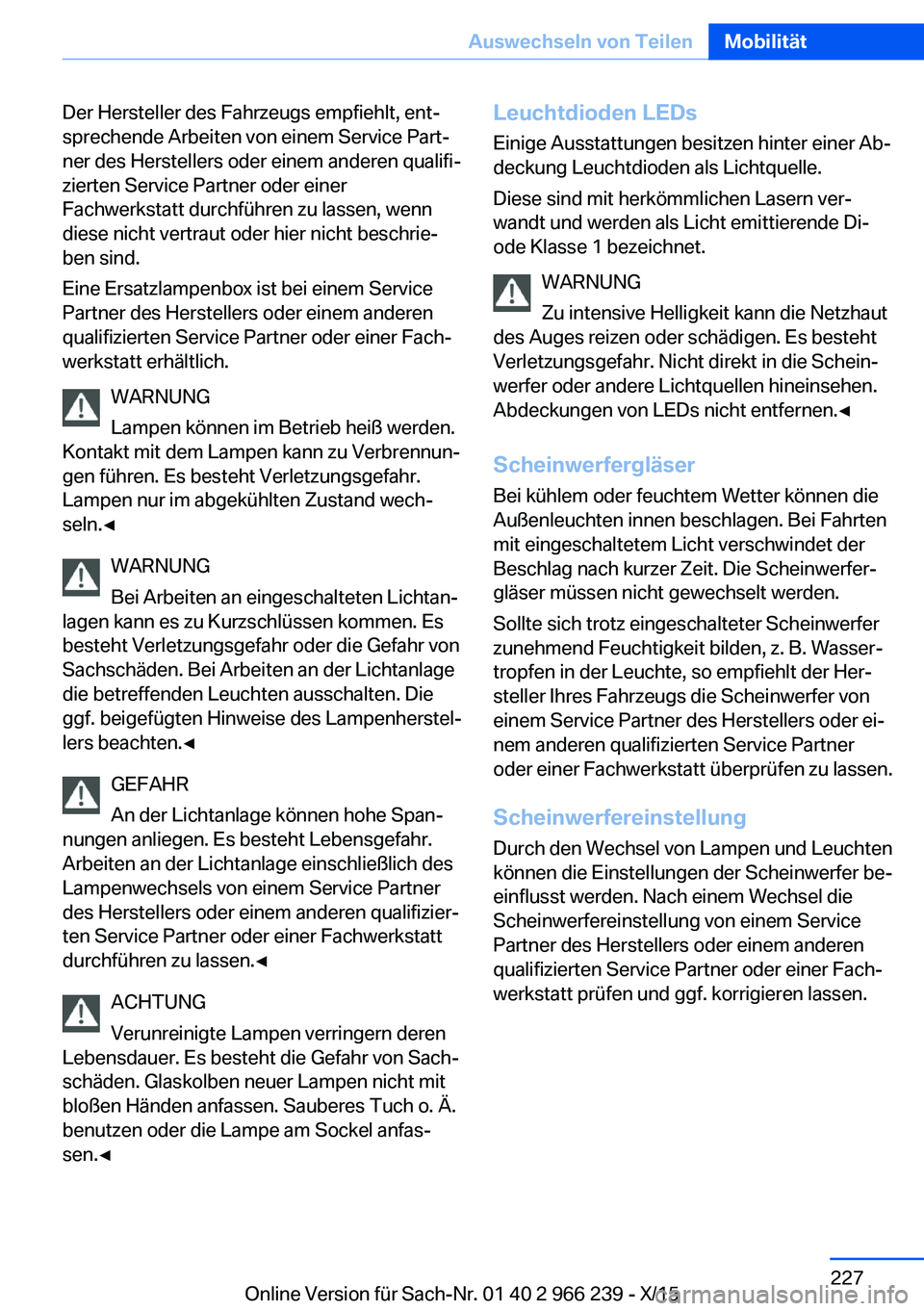

Der Hersteller des Fahrzeugs empfiehlt, ent‐
sprechende Arbeiten von einem Service Part‐
ner des Herstellers oder einem anderen qualifi‐
zierten Service Partner oder einer
Fachwerkstatt durchführen zu lassen, wenn
diese nicht vertraut oder hier nicht beschrie‐
ben sind.
Eine Ersatzlampenbox ist bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt erhältlich.
WARNUNG
Lampen können im Betrieb heiß werden.
Kontakt mit dem Lampen kann zu Verbrennun‐
gen führen. Es besteht Verletzungsgefahr.
Lampen nur im abgekühlten Zustand wech‐
seln.◀
WARNUNG
Bei Arbeiten an eingeschalteten Lichtan‐
lagen kann es zu Kurzschlüssen kommen. Es
besteht Verletzungsgefahr oder die Gefahr von
Sachschäden. Bei Arbeiten an der Lichtanlage
die betreffenden Leuchten ausschalten. Die
ggf. beigefügten Hinweise des Lampenherstel‐
lers beachten.◀
GEFAHR
An der Lichtanlage können hohe Span‐
nungen anliegen. Es besteht Lebensgefahr.
Arbeiten an der Lichtanlage einschließlich des
Lampenwechsels von einem Service Partner
des Herstellers oder einem anderen qualifizier‐
ten Service Partner oder einer Fachwerkstatt
durchführen zu lassen.◀
ACHTUNG
Verunreinigte Lampen verringern deren
Lebensdauer. Es besteht die Gefahr von Sach‐
schäden. Glaskolben neuer Lampen nicht mit
bloßen Händen anfassen. Sauberes Tuch o. Ä.
benutzen oder die Lampe am Sockel anfas‐
sen.◀Leuchtdioden LEDs
Einige Ausstattungen besitzen hinter einer Ab‐
deckung Leuchtdioden als Lichtquelle.
Diese sind mit herkömmlichen Lasern ver‐
wandt und werden als Licht emittierende Di‐
ode Klasse 1 bezeichnet.
WARNUNG
Zu intensive Helligkeit kann die Netzhaut
des Auges reizen oder schädigen. Es besteht
Verletzungsgefahr. Nicht direkt in die Schein‐
werfer oder andere Lichtquellen hineinsehen.
Abdeckungen von LEDs nicht entfernen.◀
Scheinwerfergläser Bei kühlem oder feuchtem Wetter können die
Außenleuchten innen beschlagen. Bei Fahrten
mit eingeschaltetem Licht verschwindet der
Beschlag nach kurzer Zeit. Die Scheinwerfer‐
gläser müssen nicht gewechselt werden.
Sollte sich trotz eingeschalteter Scheinwerfer
zunehmend Feuchtigkeit bilden, z. B. Wasser‐
tropfen in der Leuchte, so empfiehlt der Her‐
steller Ihres Fahrzeugs die Scheinwerfer von
einem Service Partner des Herstellers oder ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt überprüfen zu lassen.
Scheinwerfereinstellung
Durch den Wechsel von Lampen und Leuchten
können die Einstellungen der Scheinwerfer be‐
einflusst werden. Nach einem Wechsel die
Scheinwerfereinstellung von einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt prüfen und ggf. korrigieren lassen.Seite 227Auswechseln von TeilenMobilität227
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

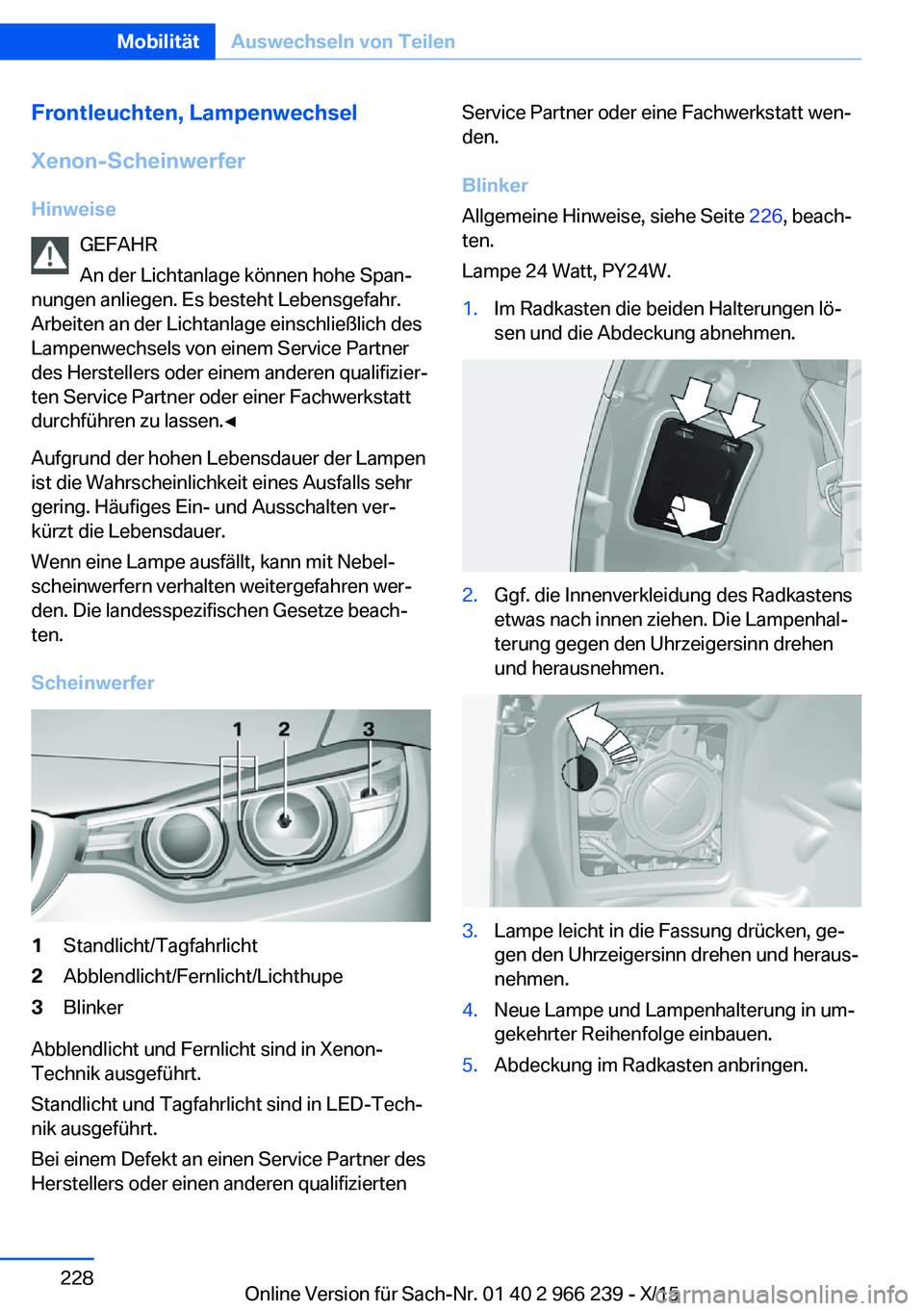

Frontleuchten, Lampenwechsel
Xenon-Scheinwerfer Hinweise GEFAHR
An der Lichtanlage können hohe Span‐
nungen anliegen. Es besteht Lebensgefahr.
Arbeiten an der Lichtanlage einschließlich des
Lampenwechsels von einem Service Partner
des Herstellers oder einem anderen qualifizier‐
ten Service Partner oder einer Fachwerkstatt
durchführen zu lassen.◀
Aufgrund der hohen Lebensdauer der Lampen
ist die Wahrscheinlichkeit eines Ausfalls sehr
gering. Häufiges Ein- und Ausschalten ver‐
kürzt die Lebensdauer.
Wenn eine Lampe ausfällt, kann mit Nebel‐
scheinwerfern verhalten weitergefahren wer‐
den. Die landesspezifischen Gesetze beach‐
ten.
Scheinwerfer1Standlicht/Tagfahrlicht2Abblendlicht/Fernlicht/Lichthupe3Blinker
Abblendlicht und Fernlicht sind in Xenon-
Technik ausgeführt.
Standlicht und Tagfahrlicht sind in LED-Tech‐
nik ausgeführt.
Bei einem Defekt an einen Service Partner des
Herstellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Blinker
Allgemeine Hinweise, siehe Seite 226, beach‐
ten.
Lampe 24 Watt, PY24W.1.Im Radkasten die beiden Halterungen lö‐
sen und die Abdeckung abnehmen.2.Ggf. die Innenverkleidung des Radkastens
etwas nach innen ziehen. Die Lampenhal‐
terung gegen den Uhrzeigersinn drehen
und herausnehmen.3.Lampe leicht in die Fassung drücken, ge‐
gen den Uhrzeigersinn drehen und heraus‐
nehmen.4.Neue Lampe und Lampenhalterung in um‐
gekehrter Reihenfolge einbauen.5.Abdeckung im Radkasten anbringen.Seite 228MobilitätAuswechseln von Teilen228
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

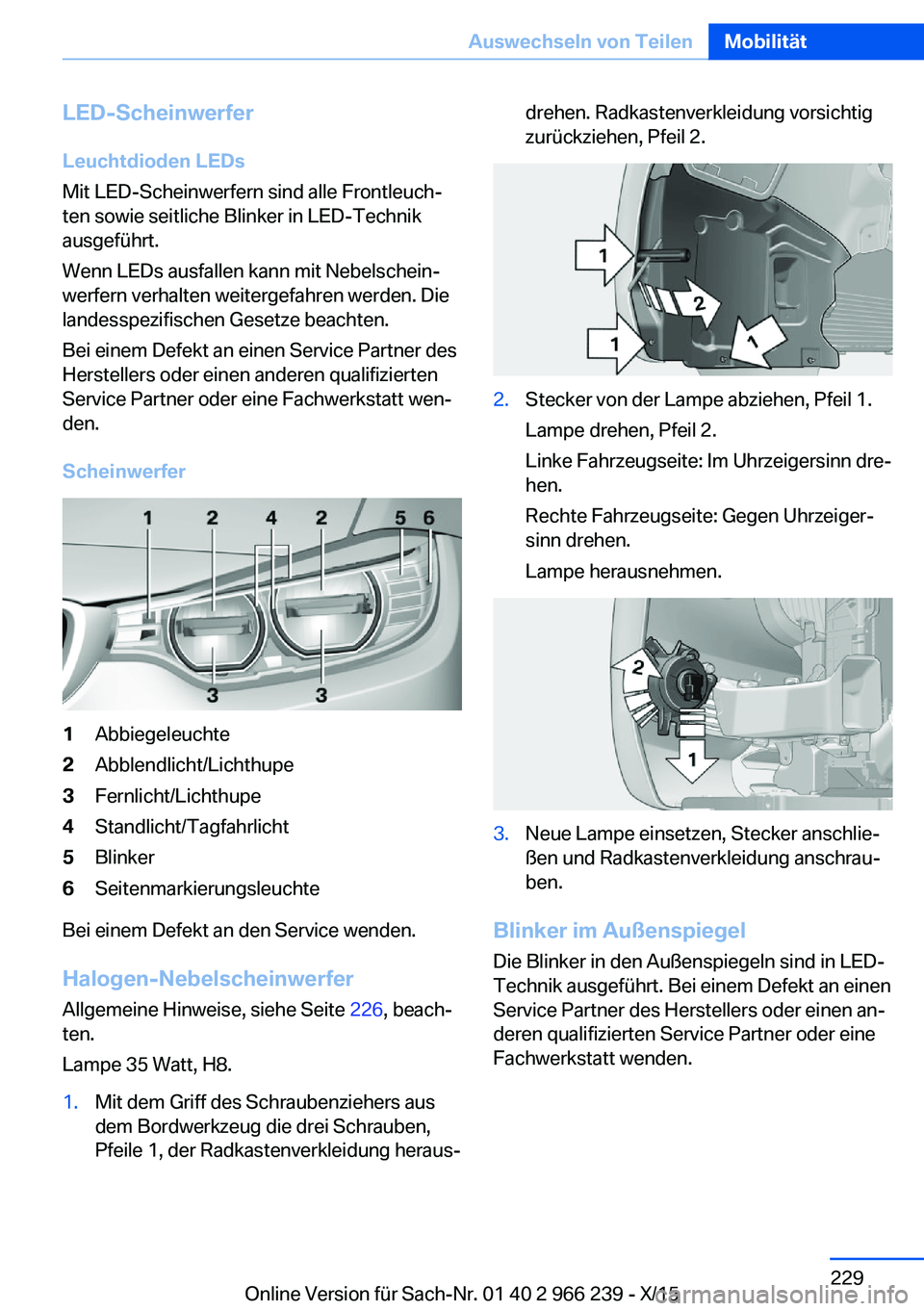

LED-Scheinwerfer
Leuchtdioden LEDs
Mit LED-Scheinwerfern sind alle Frontleuch‐
ten sowie seitliche Blinker in LED-Technik
ausgeführt.
Wenn LEDs ausfallen kann mit Nebelschein‐
werfern verhalten weitergefahren werden. Die
landesspezifischen Gesetze beachten.
Bei einem Defekt an einen Service Partner des
Herstellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Scheinwerfer1Abbiegeleuchte2Abblendlicht/Lichthupe3Fernlicht/Lichthupe4Standlicht/Tagfahrlicht5Blinker6Seitenmarkierungsleuchte
Bei einem Defekt an den Service wenden.
Halogen-Nebelscheinwerfer
Allgemeine Hinweise, siehe Seite 226, beach‐
ten.
Lampe 35 Watt, H8.
1.Mit dem Griff des Schraubenziehers aus
dem Bordwerkzeug die drei Schrauben,
Pfeile 1, der Radkastenverkleidung heraus‐drehen. Radkastenverkleidung vorsichtig
zurückziehen, Pfeil 2.2.Stecker von der Lampe abziehen, Pfeil 1.
Lampe drehen, Pfeil 2.
Linke Fahrzeugseite: Im Uhrzeigersinn dre‐
hen.
Rechte Fahrzeugseite: Gegen Uhrzeiger‐
sinn drehen.
Lampe herausnehmen.3.Neue Lampe einsetzen, Stecker anschlie‐
ßen und Radkastenverkleidung anschrau‐
ben.
Blinker im Außenspiegel
Die Blinker in den Außenspiegeln sind in LED-
Technik ausgeführt. Bei einem Defekt an einen Service Partner des Herstellers oder einen an‐
deren qualifizierten Service Partner oder eine
Fachwerkstatt wenden.
Seite 229Auswechseln von TeilenMobilität229
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

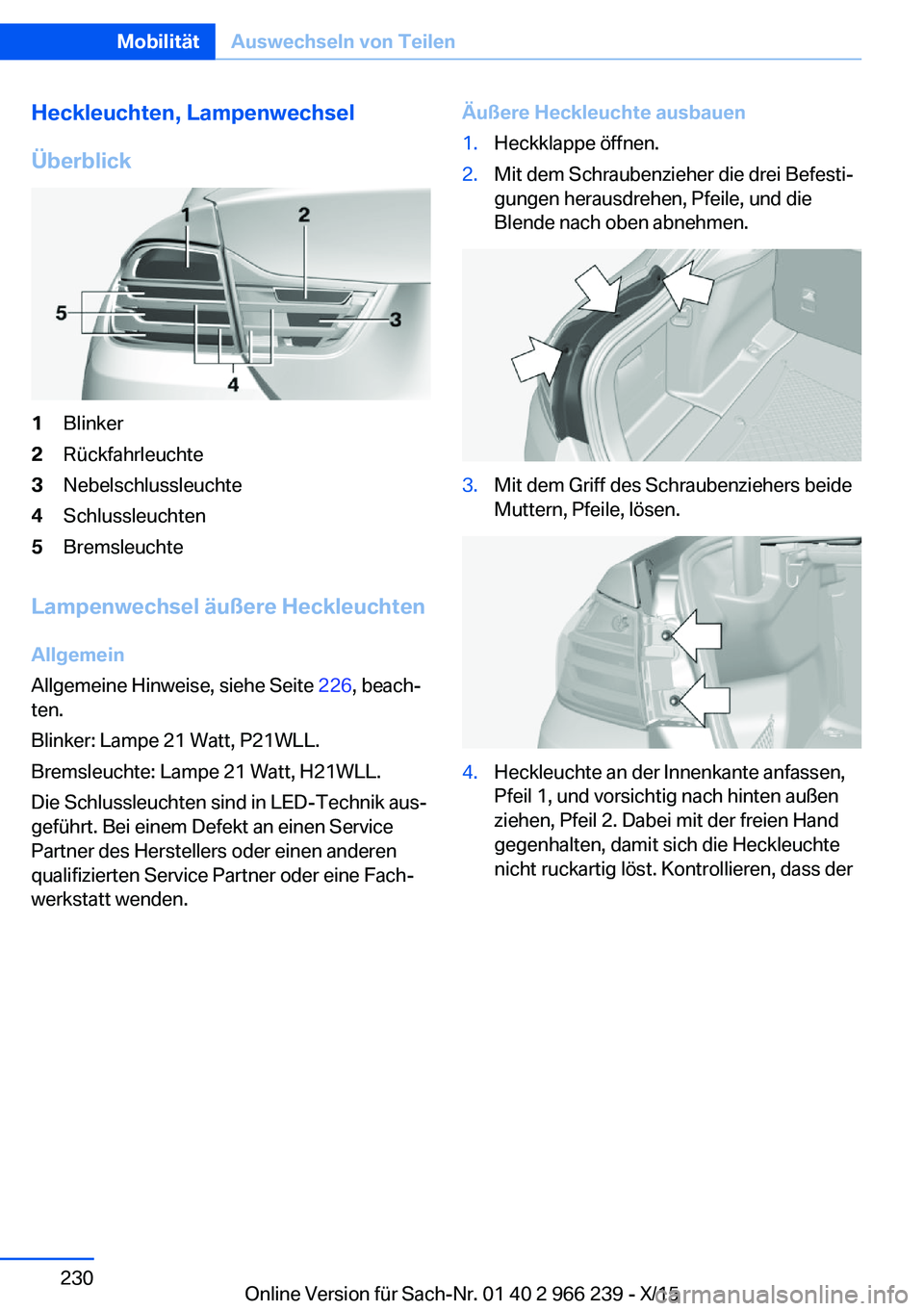

Heckleuchten, Lampenwechsel
Überblick1Blinker2Rückfahrleuchte3Nebelschlussleuchte4Schlussleuchten5Bremsleuchte
Lampenwechsel äußere Heckleuchten
Allgemein
Allgemeine Hinweise, siehe Seite 226, beach‐
ten.
Blinker: Lampe 21 Watt, P21WLL.
Bremsleuchte: Lampe 21 Watt, H21WLL.
Die Schlussleuchten sind in LED-Technik aus‐
geführt. Bei einem Defekt an einen Service
Partner des Herstellers oder einen anderen
qualifizierten Service Partner oder eine Fach‐
werkstatt wenden.
Äußere Heckleuchte ausbauen1.Heckklappe öffnen.2.Mit dem Schraubenzieher die drei Befesti‐
gungen herausdrehen, Pfeile, und die
Blende nach oben abnehmen.3.Mit dem Griff des Schraubenziehers beide
Muttern, Pfeile, lösen.4.Heckleuchte an der Innenkante anfassen,
Pfeil 1, und vorsichtig nach hinten außen
ziehen, Pfeil 2. Dabei mit der freien Hand
gegenhalten, damit sich die Heckleuchte
nicht ruckartig löst. Kontrollieren, dass derSeite 230MobilitätAuswechseln von Teilen230
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

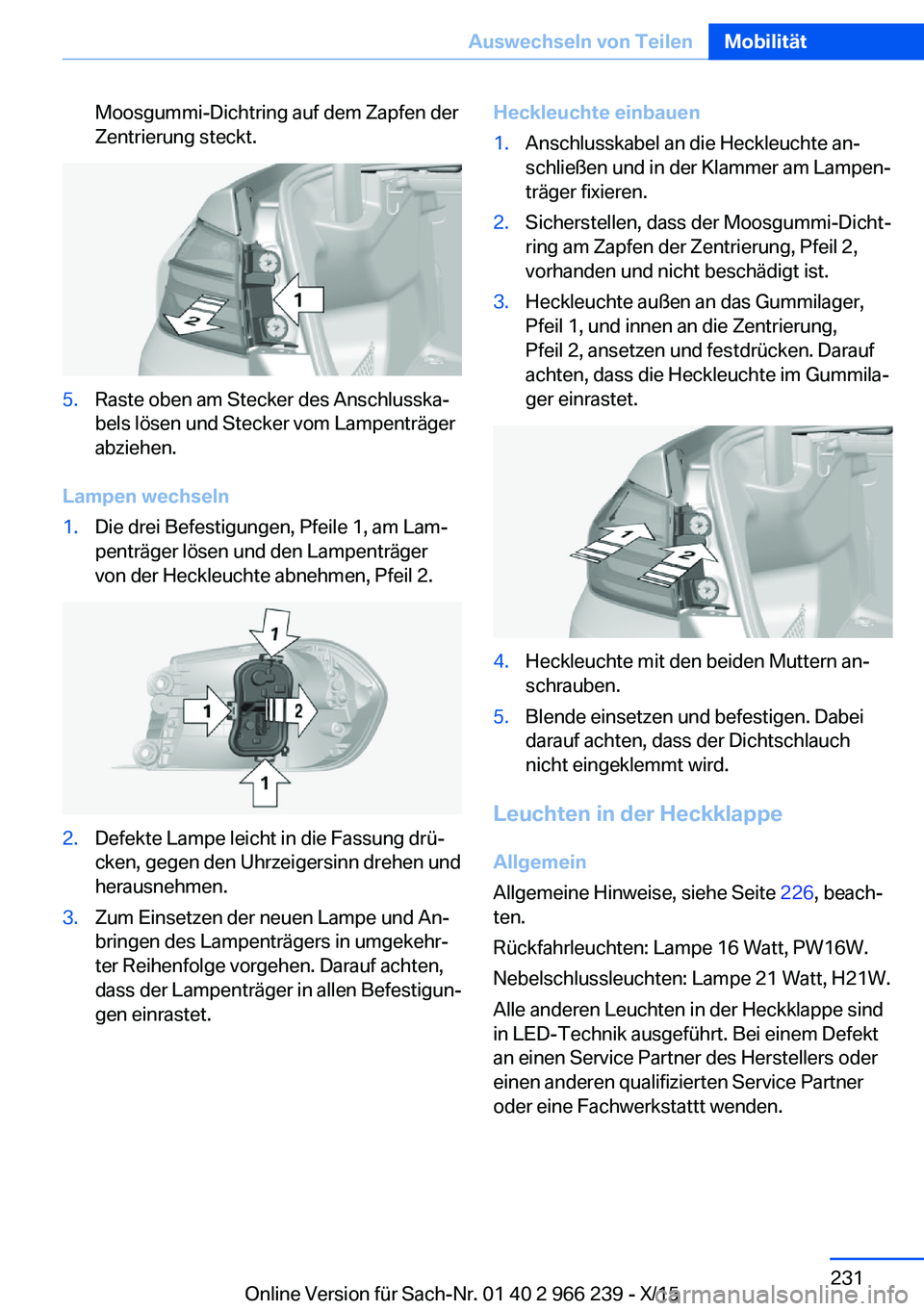

Moosgummi-Dichtring auf dem Zapfen der
Zentrierung steckt.5.Raste oben am Stecker des Anschlusska‐
bels lösen und Stecker vom Lampenträger
abziehen.
Lampen wechseln
1.Die drei Befestigungen, Pfeile 1, am Lam‐
penträger lösen und den Lampenträger
von der Heckleuchte abnehmen, Pfeil 2.2.Defekte Lampe leicht in die Fassung drü‐
cken, gegen den Uhrzeigersinn drehen und
herausnehmen.3.Zum Einsetzen der neuen Lampe und An‐
bringen des Lampenträgers in umgekehr‐
ter Reihenfolge vorgehen. Darauf achten,
dass der Lampenträger in allen Befestigun‐
gen einrastet.Heckleuchte einbauen1.Anschlusskabel an die Heckleuchte an‐
schließen und in der Klammer am Lampen‐
träger fixieren.2.Sicherstellen, dass der Moosgummi-Dicht‐
ring am Zapfen der Zentrierung, Pfeil 2,
vorhanden und nicht beschädigt ist.3.Heckleuchte außen an das Gummilager,
Pfeil 1, und innen an die Zentrierung,
Pfeil 2, ansetzen und festdrücken. Darauf
achten, dass die Heckleuchte im Gummila‐
ger einrastet.4.Heckleuchte mit den beiden Muttern an‐
schrauben.5.Blende einsetzen und befestigen. Dabei
darauf achten, dass der Dichtschlauch
nicht eingeklemmt wird.
Leuchten in der Heckklappe
Allgemein
Allgemeine Hinweise, siehe Seite 226, beach‐
ten.
Rückfahrleuchten: Lampe 16 Watt, PW16W.
Nebelschlussleuchten: Lampe 21 Watt, H21W.
Alle anderen Leuchten in der Heckklappe sind
in LED-Technik ausgeführt. Bei einem Defekt
an einen Service Partner des Herstellers oder
einen anderen qualifizierten Service Partner
oder eine Fachwerkstattt wenden.
Seite 231Auswechseln von TeilenMobilität231
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

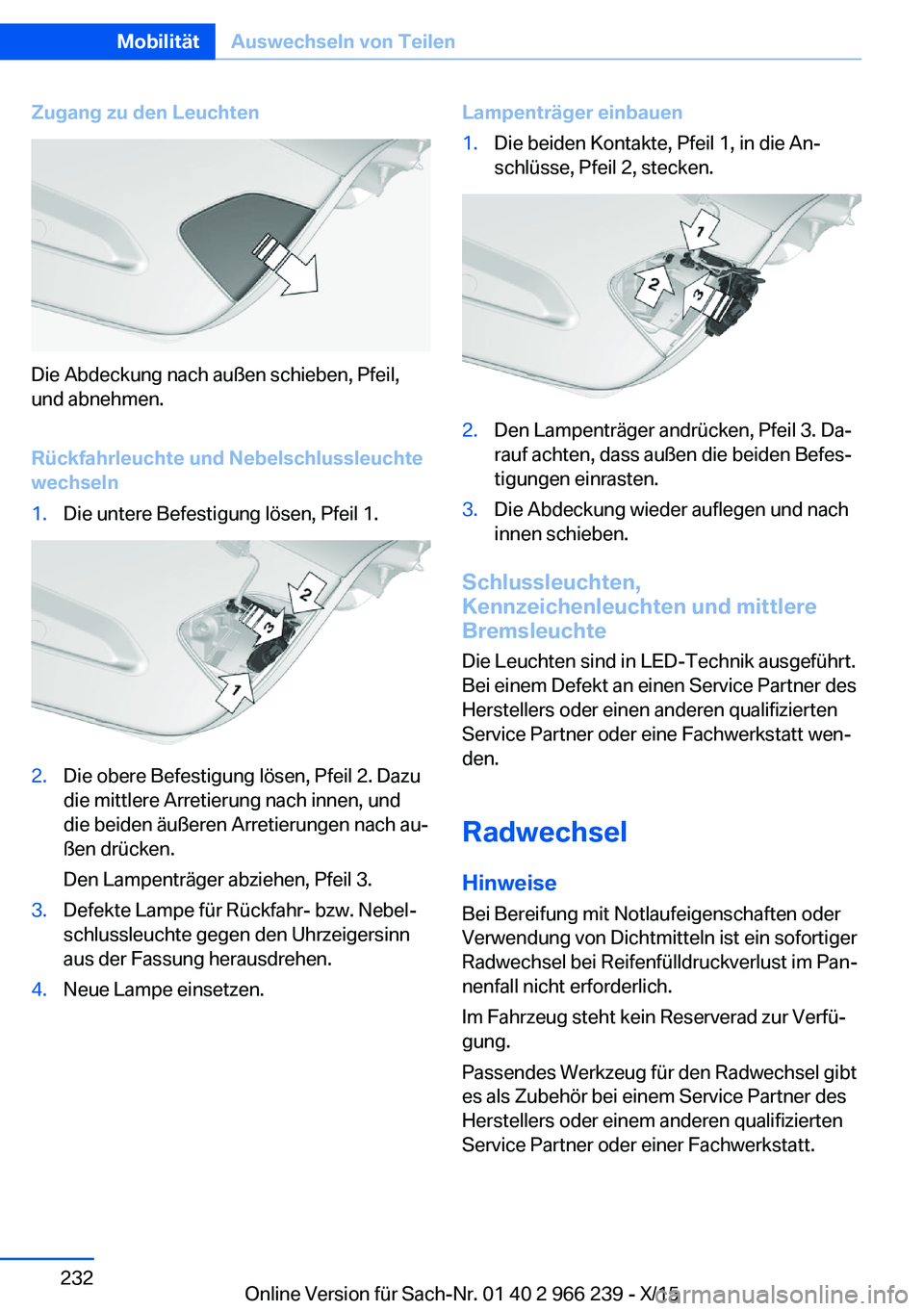

Zugang zu den Leuchten
Die Abdeckung nach außen schieben, Pfeil,
und abnehmen.
Rückfahrleuchte und Nebelschlussleuchte
wechseln
1.Die untere Befestigung lösen, Pfeil 1.2.Die obere Befestigung lösen, Pfeil 2. Dazu
die mittlere Arretierung nach innen, und
die beiden äußeren Arretierungen nach au‐
ßen drücken.
Den Lampenträger abziehen, Pfeil 3.3.Defekte Lampe für Rückfahr- bzw. Nebel‐
schlussleuchte gegen den Uhrzeigersinn
aus der Fassung herausdrehen.4.Neue Lampe einsetzen.Lampenträger einbauen1.Die beiden Kontakte, Pfeil 1, in die An‐
schlüsse, Pfeil 2, stecken.2.Den Lampenträger andrücken, Pfeil 3. Da‐
rauf achten, dass außen die beiden Befes‐
tigungen einrasten.3.Die Abdeckung wieder auflegen und nach
innen schieben.
Schlussleuchten,
Kennzeichenleuchten und mittlere
Bremsleuchte
Die Leuchten sind in LED-Technik ausgeführt.
Bei einem Defekt an einen Service Partner des
Herstellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Radwechsel
Hinweise Bei Bereifung mit Notlaufeigenschaften oder
Verwendung von Dichtmitteln ist ein sofortiger
Radwechsel bei Reifenfülldruckverlust im Pan‐
nenfall nicht erforderlich.
Im Fahrzeug steht kein Reserverad zur Verfü‐
gung.
Passendes Werkzeug für den Radwechsel gibt
es als Zubehör bei einem Service Partner des
Herstellers oder einem anderen qualifizierten
Service Partner oder einer Fachwerkstatt.
Seite 232MobilitätAuswechseln von Teilen232
Online Version für Sach-Nr. 01 40 2 966 239 - X/15
