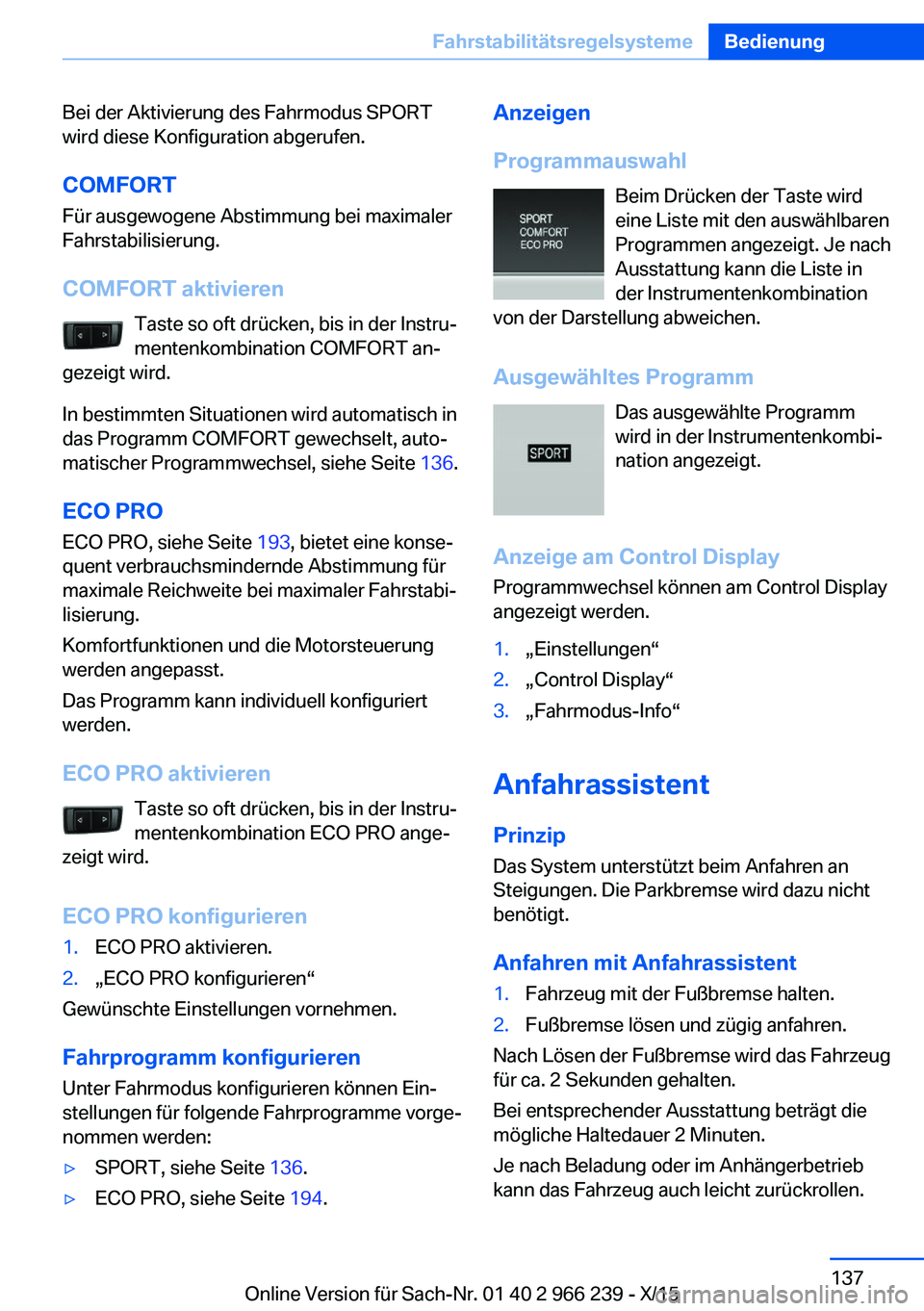

Bei der Aktivierung des Fahrmodus SPORT
wird diese Konfiguration abgerufen.
COMFORT
Für ausgewogene Abstimmung bei maximaler
Fahrstabilisierung.
COMFORT aktivieren Taste so oft drücken, bis in der Instru‐
mentenkombination COMFORT an‐
gezeigt wird.
In bestimmten Situationen wird automatisch in
das Programm COMFORT gewechselt, auto‐
matischer Programmwechsel, siehe Seite 136.
ECO PRO ECO PRO, siehe Seite 193, bietet eine konse‐
quent verbrauchsmindernde Abstimmung für
maximale Reichweite bei maximaler Fahrstabi‐
lisierung.
Komfortfunktionen und die Motorsteuerung
werden angepasst.
Das Programm kann individuell konfiguriert
werden.
ECO PRO aktivieren Taste so oft drücken, bis in der Instru‐
mentenkombination ECO PRO ange‐
zeigt wird.
ECO PRO konfigurieren1.ECO PRO aktivieren.2.„ECO PRO konfigurieren“
Gewünschte Einstellungen vornehmen.
Fahrprogramm konfigurieren Unter Fahrmodus konfigurieren können Ein‐
stellungen für folgende Fahrprogramme vorge‐
nommen werden:
▷SPORT, siehe Seite 136.▷ECO PRO, siehe Seite 194.Anzeigen
Programmauswahl Beim Drücken der Taste wird
eine Liste mit den auswählbaren
Programmen angezeigt. Je nach
Ausstattung kann die Liste in
der Instrumentenkombination
von der Darstellung abweichen.
Ausgewähltes Programm Das ausgewählte Programm
wird in der Instrumentenkombi‐
nation angezeigt.
Anzeige am Control Display
Programmwechsel können am Control Display
angezeigt werden.1.„Einstellungen“2.„Control Display“3.„Fahrmodus-Info“
Anfahrassistent
Prinzip Das System unterstützt beim Anfahren an
Steigungen. Die Parkbremse wird dazu nicht
benötigt.
Anfahren mit Anfahrassistent
1.Fahrzeug mit der Fußbremse halten.2.Fußbremse lösen und zügig anfahren.
Nach Lösen der Fußbremse wird das Fahrzeug
für ca. 2 Sekunden gehalten.
Bei entsprechender Ausstattung beträgt die
mögliche Haltedauer 2 Minuten.
Je nach Beladung oder im Anhängerbetrieb
kann das Fahrzeug auch leicht zurückrollen.
Seite 137FahrstabilitätsregelsystemeBedienung137
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

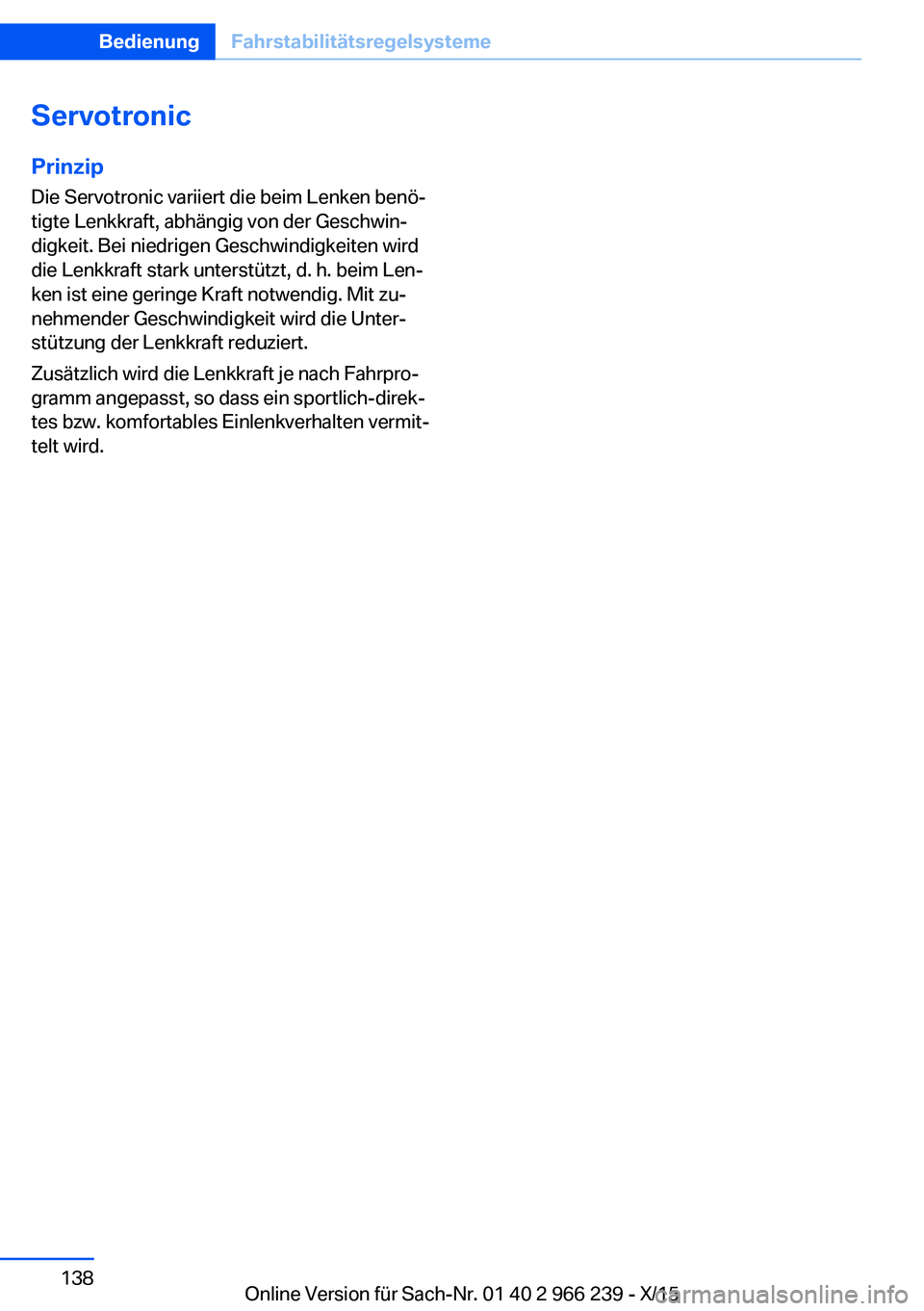

ServotronicPrinzip
Die Servotronic variiert die beim Lenken benö‐
tigte Lenkkraft, abhängig von der Geschwin‐
digkeit. Bei niedrigen Geschwindigkeiten wird
die Lenkkraft stark unterstützt, d. h. beim Len‐
ken ist eine geringe Kraft notwendig. Mit zu‐
nehmender Geschwindigkeit wird die Unter‐
stützung der Lenkkraft reduziert.
Zusätzlich wird die Lenkkraft je nach Fahrpro‐
gramm angepasst, so dass ein sportlich-direk‐
tes bzw. komfortables Einlenkverhalten vermit‐
telt wird.Seite 138BedienungFahrstabilitätsregelsysteme138
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

FahrkomfortFahrzeugausstattung
In diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Aktive
Geschwindigkeitsregelung
mit Stop & Go Funktion, ACC
Prinzip Mit diesem System kann eine Wunschge‐
schwindigkeit gewählt werden, die bei freier
Fahrt vom Fahrzeug selbsttätig gehalten wird.
Im Rahmen der gegebenen Möglichkeiten
passt das System die Geschwindigkeit auto‐
matisch an ein langsamer vorausfahrendes
Fahrzeug an.
Der Abstand, den das System zum vorausfah‐
renden Fahrzeug hält, kann variiert werden.
Er ist aus Sicherheitsgründen geschwindig‐
keitsabhängig.
Um Abstand zu halten, reduziert das System
automatisch die Geschwindigkeit, bremst
eventuell leicht und beschleunigt wieder, wenn
das vorausfahrende Fahrzeug schneller wird.
Wenn das vorausfahrende Fahrzeug bis zum
Stillstand bremst und innerhalb einer kurzen
Zeit wieder losfährt, kann das System dies im
gegebenen Rahmen nachvollziehen. Das ei‐
gene Fahrzeug wird automatisch abgebremst
und wieder beschleunigt.Fährt das vorausfahrende Fahrzeug nach einer
längeren Zeit los, kurz das Gaspedal betätigen
oder die entsprechende Taste drücken, um
das System zu aktivieren. Das Fahrzeug wird
automatisch beschleunigt.
Sobald die Fahrbahn frei ist, wird auf die
Wunschgeschwindigkeit beschleunigt.
Diese wird auch auf abschüssiger Strecke ge‐
halten, kann jedoch an Steigungen unterschrit‐
ten werden, wenn die Motorleistung nicht aus‐
reicht.
Allgemein
Je nach Fahrzeugeinstellung kann sich die
Charakteristik der Geschwindigkeitsregelung in bestimmten Bereichen ändern.
Hinweise WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Aufgrund von Systemgren‐
zen kann das System nicht in allen
Verkehrssituationen selbsttätig angemessen
reagieren. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver‐
kehrsgeschehen beobachten und in den ent‐
sprechenden Situationen aktiv eingreifen.◀
WARNUNG
Ein ungesichertes Fahrzeug kann sich
selbstständig in Bewegung setzen und wegrol‐
len. Es besteht Unfallgefahr. Vor Verlassen das
Fahrzeug gegen Wegrollen sichern.
Um sicherzustellen, dass das Fahrzeug gegen
Wegrollen gesichert ist, Folgendes beachten:▷Parkbremse feststellen.▷An Steigungen oder im Gefälle die Vorder‐
räder in Richtung Bordsteinkante drehen.Seite 139FahrkomfortBedienung139
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

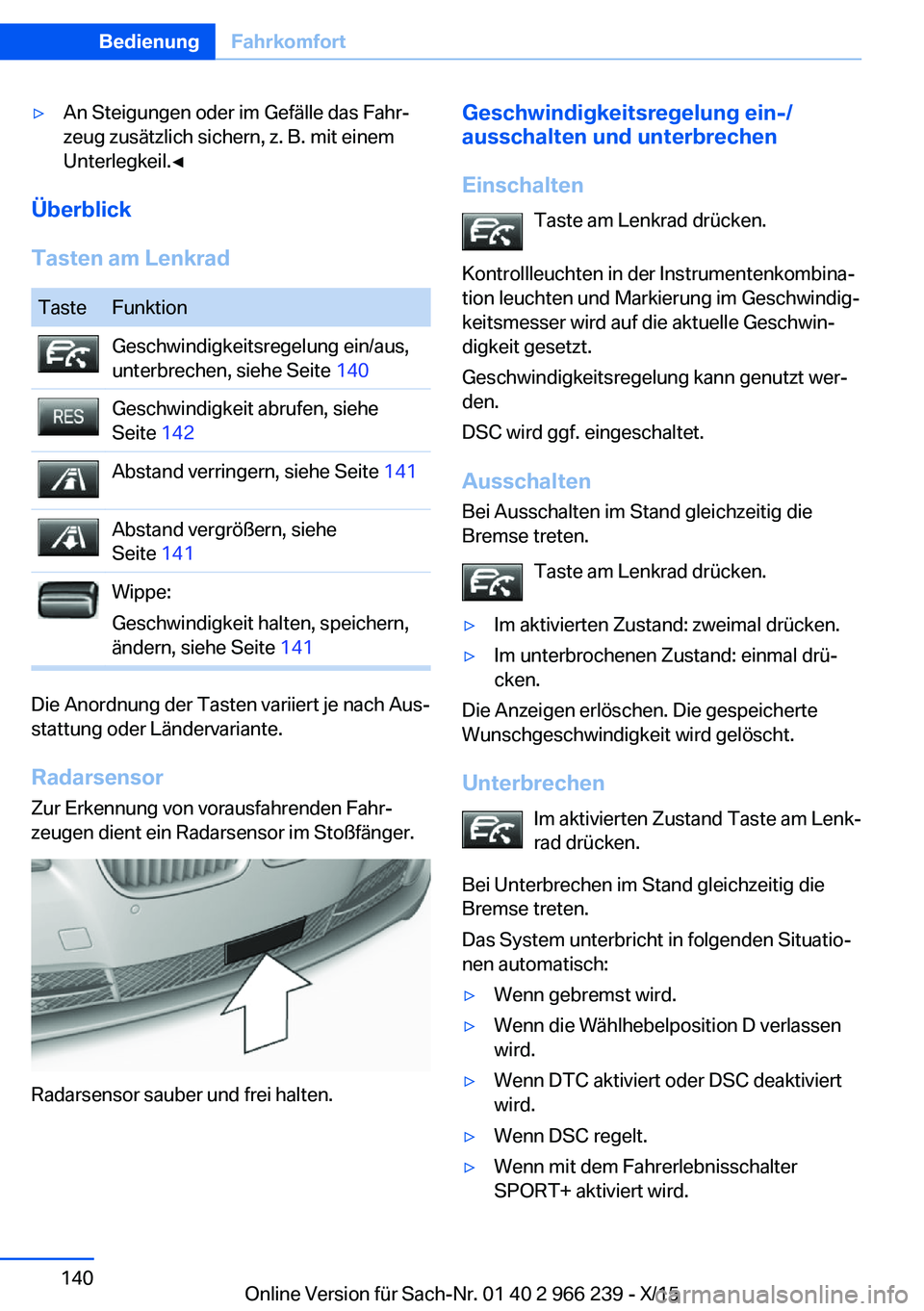

▷An Steigungen oder im Gefälle das Fahr‐
zeug zusätzlich sichern, z. B. mit einem
Unterlegkeil.◀
Überblick
Tasten am Lenkrad
TasteFunktionGeschwindigkeitsregelung ein/aus,
unterbrechen, siehe Seite 140Geschwindigkeit abrufen, siehe
Seite 142Abstand verringern, siehe Seite 141Abstand vergrößern, siehe
Seite 141Wippe:
Geschwindigkeit halten, speichern,
ändern, siehe Seite 141
Die Anordnung der Tasten variiert je nach Aus‐
stattung oder Ländervariante.
Radarsensor Zur Erkennung von vorausfahrenden Fahr‐
zeugen dient ein Radarsensor im Stoßfänger.
Radarsensor sauber und frei halten.
Geschwindigkeitsregelung ein-/
ausschalten und unterbrechen
Einschalten Taste am Lenkrad drücken.
Kontrollleuchten in der Instrumentenkombina‐
tion leuchten und Markierung im Geschwindig‐
keitsmesser wird auf die aktuelle Geschwin‐
digkeit gesetzt.
Geschwindigkeitsregelung kann genutzt wer‐
den.
DSC wird ggf. eingeschaltet.
AusschaltenBei Ausschalten im Stand gleichzeitig die
Bremse treten.
Taste am Lenkrad drücken.▷Im aktivierten Zustand: zweimal drücken.▷Im unterbrochenen Zustand: einmal drü‐
cken.
Die Anzeigen erlöschen. Die gespeicherte
Wunschgeschwindigkeit wird gelöscht.
Unterbrechen Im aktivierten Zustand Taste am Lenk‐
rad drücken.
Bei Unterbrechen im Stand gleichzeitig die
Bremse treten.
Das System unterbricht in folgenden Situatio‐
nen automatisch:
▷Wenn gebremst wird.▷Wenn die Wählhebelposition D verlassen
wird.▷Wenn DTC aktiviert oder DSC deaktiviert
wird.▷Wenn DSC regelt.▷Wenn mit dem Fahrerlebnisschalter
SPORT+ aktiviert wird.Seite 140BedienungFahrkomfort140
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

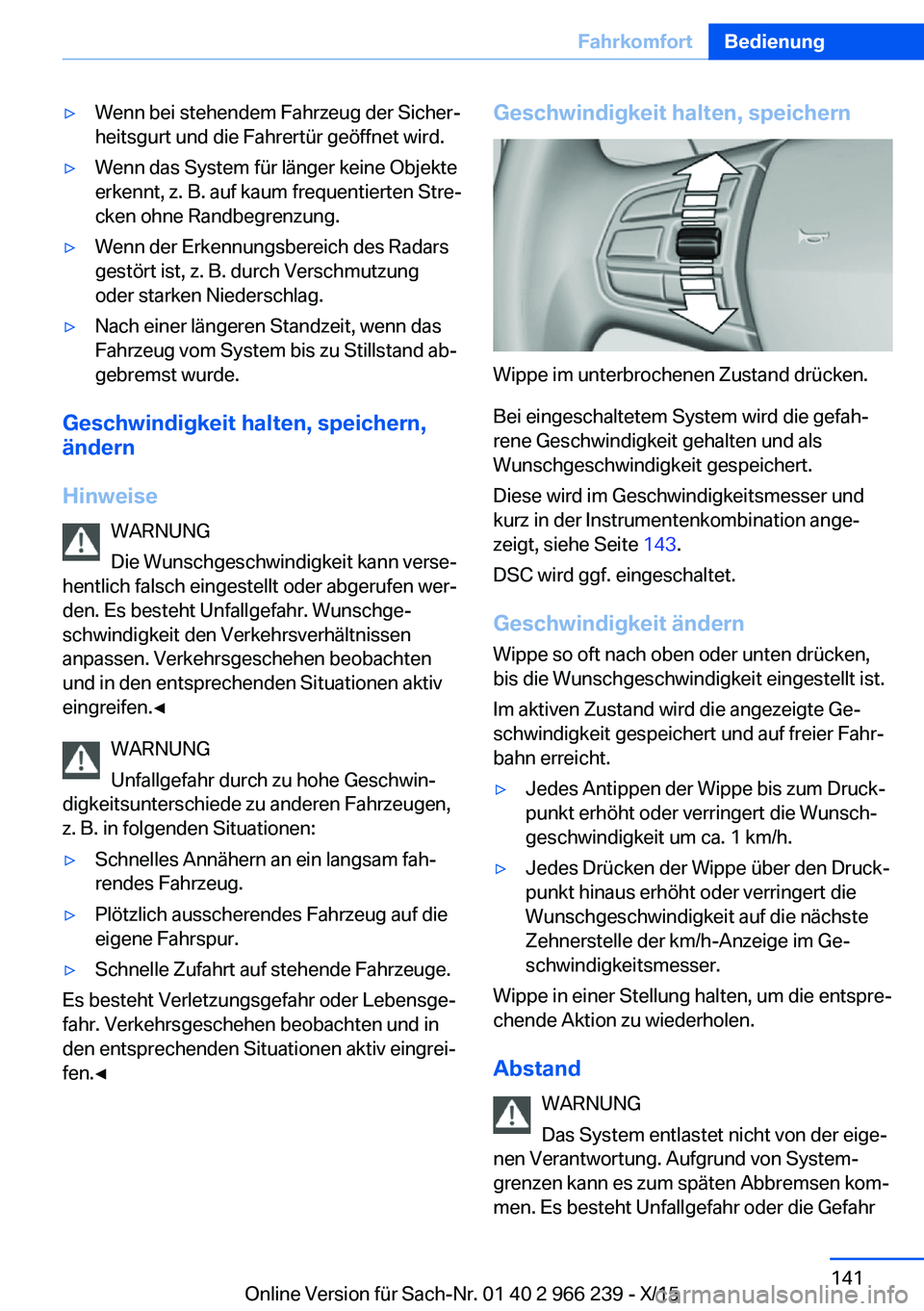

▷Wenn bei stehendem Fahrzeug der Sicher‐
heitsgurt und die Fahrertür geöffnet wird.▷Wenn das System für länger keine Objekte
erkennt, z. B. auf kaum frequentierten Stre‐
cken ohne Randbegrenzung.▷Wenn der Erkennungsbereich des Radars
gestört ist, z. B. durch Verschmutzung
oder starken Niederschlag.▷Nach einer längeren Standzeit, wenn das
Fahrzeug vom System bis zu Stillstand ab‐
gebremst wurde.
Geschwindigkeit halten, speichern, ändern
Hinweise WARNUNG
Die Wunschgeschwindigkeit kann verse‐
hentlich falsch eingestellt oder abgerufen wer‐
den. Es besteht Unfallgefahr. Wunschge‐
schwindigkeit den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobachten
und in den entsprechenden Situationen aktiv
eingreifen.◀
WARNUNG
Unfallgefahr durch zu hohe Geschwin‐
digkeitsunterschiede zu anderen Fahrzeugen,
z. B. in folgenden Situationen:
▷Schnelles Annähern an ein langsam fah‐
rendes Fahrzeug.▷Plötzlich ausscherendes Fahrzeug auf die
eigene Fahrspur.▷Schnelle Zufahrt auf stehende Fahrzeuge.
Es besteht Verletzungsgefahr oder Lebensge‐
fahr. Verkehrsgeschehen beobachten und in
den entsprechenden Situationen aktiv eingrei‐
fen.◀
Geschwindigkeit halten, speichern
Wippe im unterbrochenen Zustand drücken.
Bei eingeschaltetem System wird die gefah‐
rene Geschwindigkeit gehalten und als
Wunschgeschwindigkeit gespeichert.
Diese wird im Geschwindigkeitsmesser und
kurz in der Instrumentenkombination ange‐
zeigt, siehe Seite 143.
DSC wird ggf. eingeschaltet.
Geschwindigkeit ändern
Wippe so oft nach oben oder unten drücken,
bis die Wunschgeschwindigkeit eingestellt ist.
Im aktiven Zustand wird die angezeigte Ge‐
schwindigkeit gespeichert und auf freier Fahr‐
bahn erreicht.
▷Jedes Antippen der Wippe bis zum Druck‐
punkt erhöht oder verringert die Wunsch‐
geschwindigkeit um ca. 1 km/h.▷Jedes Drücken der Wippe über den Druck‐
punkt hinaus erhöht oder verringert die
Wunschgeschwindigkeit auf die nächste
Zehnerstelle der km/h-Anzeige im Ge‐
schwindigkeitsmesser.
Wippe in einer Stellung halten, um die entspre‐
chende Aktion zu wiederholen.
Abstand WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung. Aufgrund von System‐
grenzen kann es zum späten Abbremsen kom‐
men. Es besteht Unfallgefahr oder die Gefahr
Seite 141FahrkomfortBedienung141
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

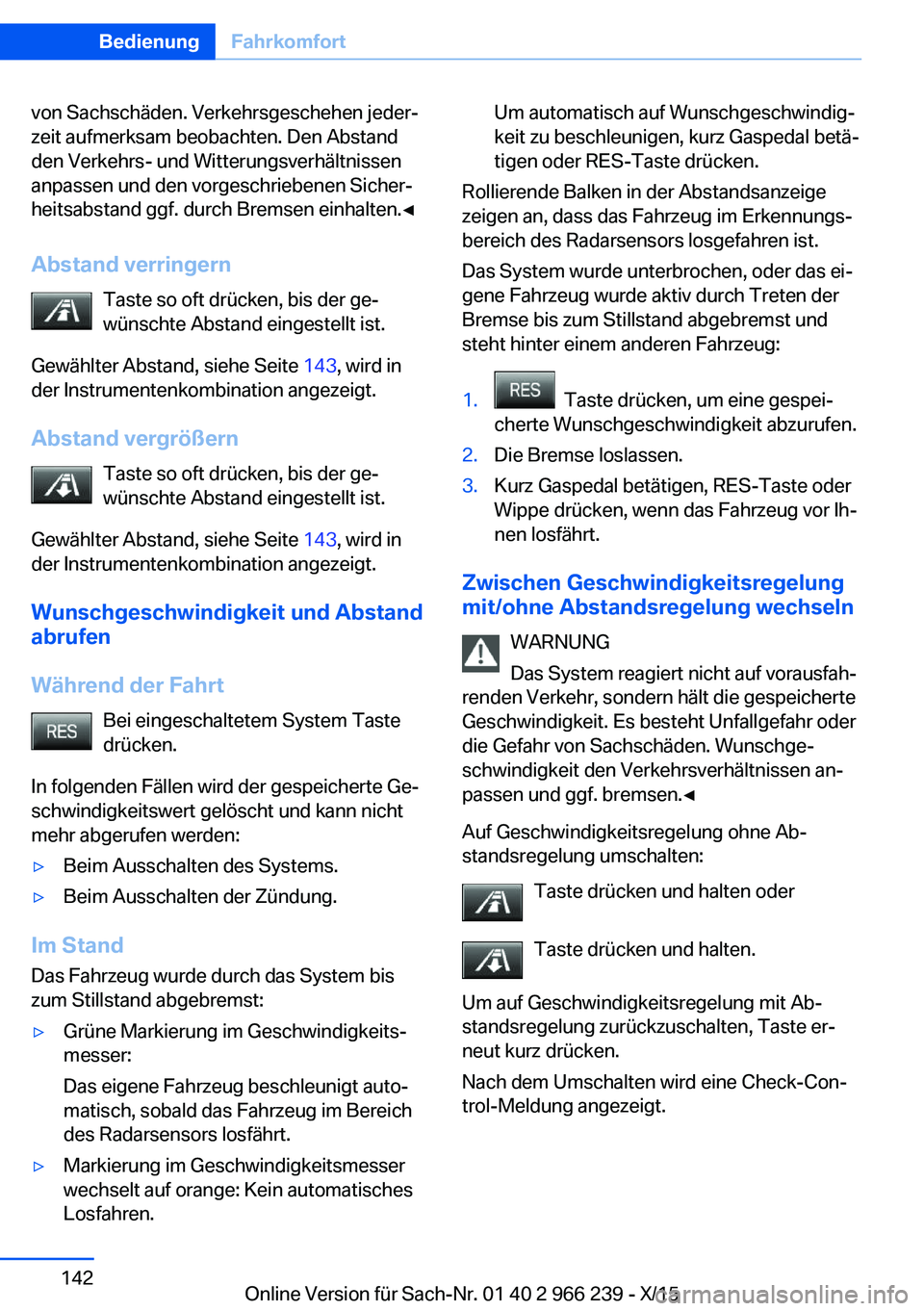

von Sachschäden. Verkehrsgeschehen jeder‐
zeit aufmerksam beobachten. Den Abstand
den Verkehrs- und Witterungsverhältnissen
anpassen und den vorgeschriebenen Sicher‐
heitsabstand ggf. durch Bremsen einhalten.◀
Abstand verringern Taste so oft drücken, bis der ge‐
wünschte Abstand eingestellt ist.
Gewählter Abstand, siehe Seite 143, wird in
der Instrumentenkombination angezeigt.
Abstand vergrößern Taste so oft drücken, bis der ge‐
wünschte Abstand eingestellt ist.
Gewählter Abstand, siehe Seite 143, wird in
der Instrumentenkombination angezeigt.
Wunschgeschwindigkeit und Abstand
abrufen
Während der Fahrt Bei eingeschaltetem System Taste
drücken.
In folgenden Fällen wird der gespeicherte Ge‐
schwindigkeitswert gelöscht und kann nicht
mehr abgerufen werden:▷Beim Ausschalten des Systems.▷Beim Ausschalten der Zündung.
Im Stand
Das Fahrzeug wurde durch das System bis
zum Stillstand abgebremst:
▷Grüne Markierung im Geschwindigkeits‐
messer:
Das eigene Fahrzeug beschleunigt auto‐
matisch, sobald das Fahrzeug im Bereich
des Radarsensors losfährt.▷Markierung im Geschwindigkeitsmesser
wechselt auf orange: Kein automatisches
Losfahren.Um automatisch auf Wunschgeschwindig‐
keit zu beschleunigen, kurz Gaspedal betä‐
tigen oder RES-Taste drücken.
Rollierende Balken in der Abstandsanzeige
zeigen an, dass das Fahrzeug im Erkennungs‐
bereich des Radarsensors losgefahren ist.
Das System wurde unterbrochen, oder das ei‐
gene Fahrzeug wurde aktiv durch Treten der
Bremse bis zum Stillstand abgebremst und
steht hinter einem anderen Fahrzeug:
1. Taste drücken, um eine gespei‐
cherte Wunschgeschwindigkeit abzurufen.2.Die Bremse loslassen.3.Kurz Gaspedal betätigen, RES-Taste oder
Wippe drücken, wenn das Fahrzeug vor Ih‐
nen losfährt.
Zwischen Geschwindigkeitsregelung
mit/ohne Abstandsregelung wechseln
WARNUNG
Das System reagiert nicht auf vorausfah‐
renden Verkehr, sondern hält die gespeicherte
Geschwindigkeit. Es besteht Unfallgefahr oder
die Gefahr von Sachschäden. Wunschge‐
schwindigkeit den Verkehrsverhältnissen an‐
passen und ggf. bremsen.◀
Auf Geschwindigkeitsregelung ohne Ab‐
standsregelung umschalten:
Taste drücken und halten oder
Taste drücken und halten.
Um auf Geschwindigkeitsregelung mit Ab‐
standsregelung zurückzuschalten, Taste er‐
neut kurz drücken.
Nach dem Umschalten wird eine Check-Con‐
trol-Meldung angezeigt.
Seite 142BedienungFahrkomfort142
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

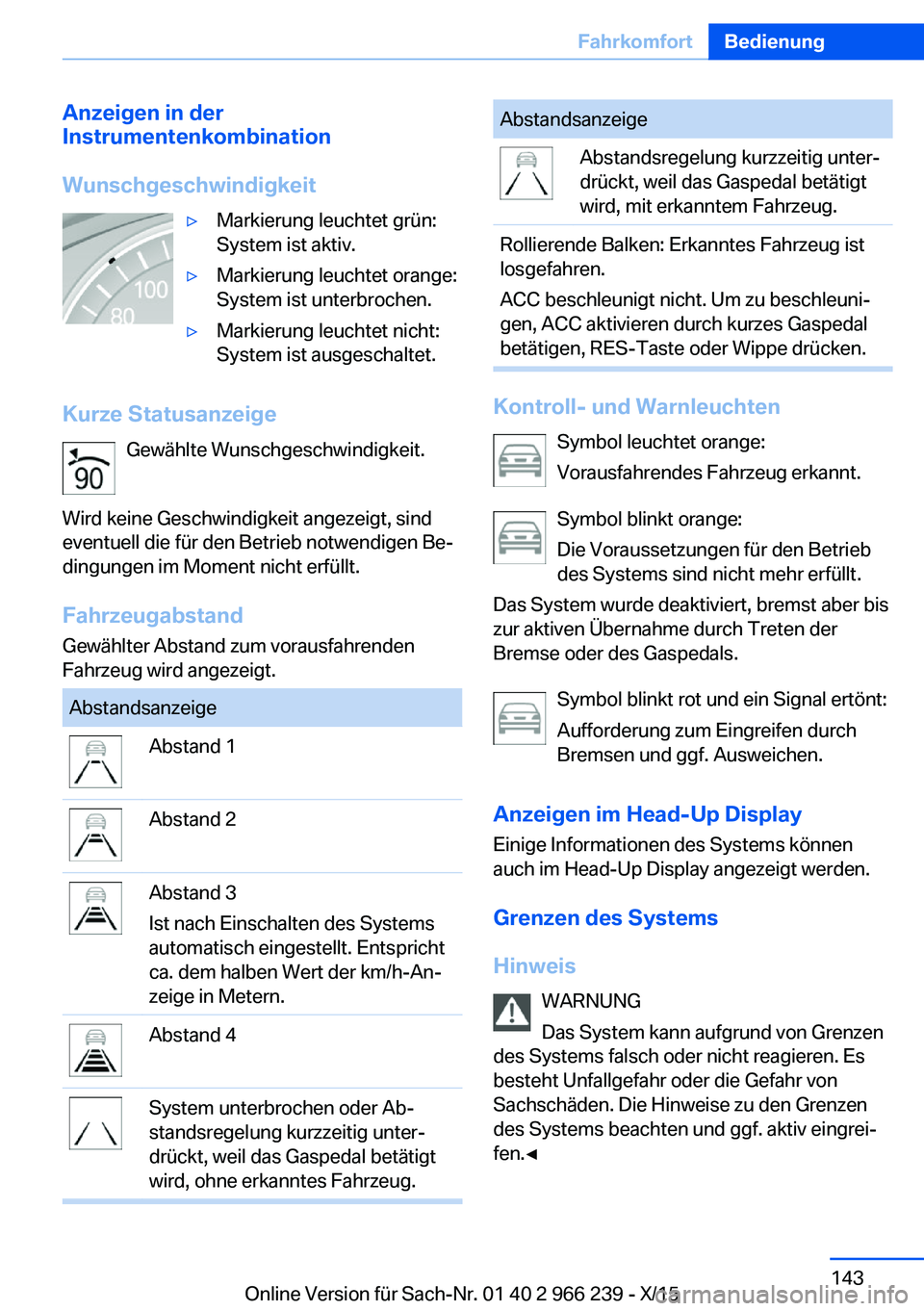

Anzeigen in der
Instrumentenkombination
Wunschgeschwindigkeit▷Markierung leuchtet grün:
System ist aktiv.▷Markierung leuchtet orange:
System ist unterbrochen.▷Markierung leuchtet nicht:
System ist ausgeschaltet.
Kurze Statusanzeige
Gewählte Wunschgeschwindigkeit.
Wird keine Geschwindigkeit angezeigt, sind
eventuell die für den Betrieb notwendigen Be‐
dingungen im Moment nicht erfüllt.
Fahrzeugabstand Gewählter Abstand zum vorausfahrenden
Fahrzeug wird angezeigt.
AbstandsanzeigeAbstand 1Abstand 2Abstand 3
Ist nach Einschalten des Systems
automatisch eingestellt. Entspricht
ca. dem halben Wert der km/h-An‐
zeige in Metern.Abstand 4System unterbrochen oder Ab‐
standsregelung kurzzeitig unter‐
drückt, weil das Gaspedal betätigt
wird, ohne erkanntes Fahrzeug.AbstandsanzeigeAbstandsregelung kurzzeitig unter‐
drückt, weil das Gaspedal betätigt
wird, mit erkanntem Fahrzeug.Rollierende Balken: Erkanntes Fahrzeug ist
losgefahren.
ACC beschleunigt nicht. Um zu beschleuni‐
gen, ACC aktivieren durch kurzes Gaspedal
betätigen, RES-Taste oder Wippe drücken.
Kontroll- und Warnleuchten
Symbol leuchtet orange:
Vorausfahrendes Fahrzeug erkannt.
Symbol blinkt orange:
Die Voraussetzungen für den Betrieb
des Systems sind nicht mehr erfüllt.
Das System wurde deaktiviert, bremst aber bis
zur aktiven Übernahme durch Treten der
Bremse oder des Gaspedals.
Symbol blinkt rot und ein Signal ertönt:
Aufforderung zum Eingreifen durch
Bremsen und ggf. Ausweichen.
Anzeigen im Head-Up Display Einige Informationen des Systems können
auch im Head-Up Display angezeigt werden.
Grenzen des Systems
Hinweis WARNUNG
Das System kann aufgrund von Grenzen
des Systems falsch oder nicht reagieren. Es
besteht Unfallgefahr oder die Gefahr von
Sachschäden. Die Hinweise zu den Grenzen
des Systems beachten und ggf. aktiv eingrei‐
fen.◀
Seite 143FahrkomfortBedienung143
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

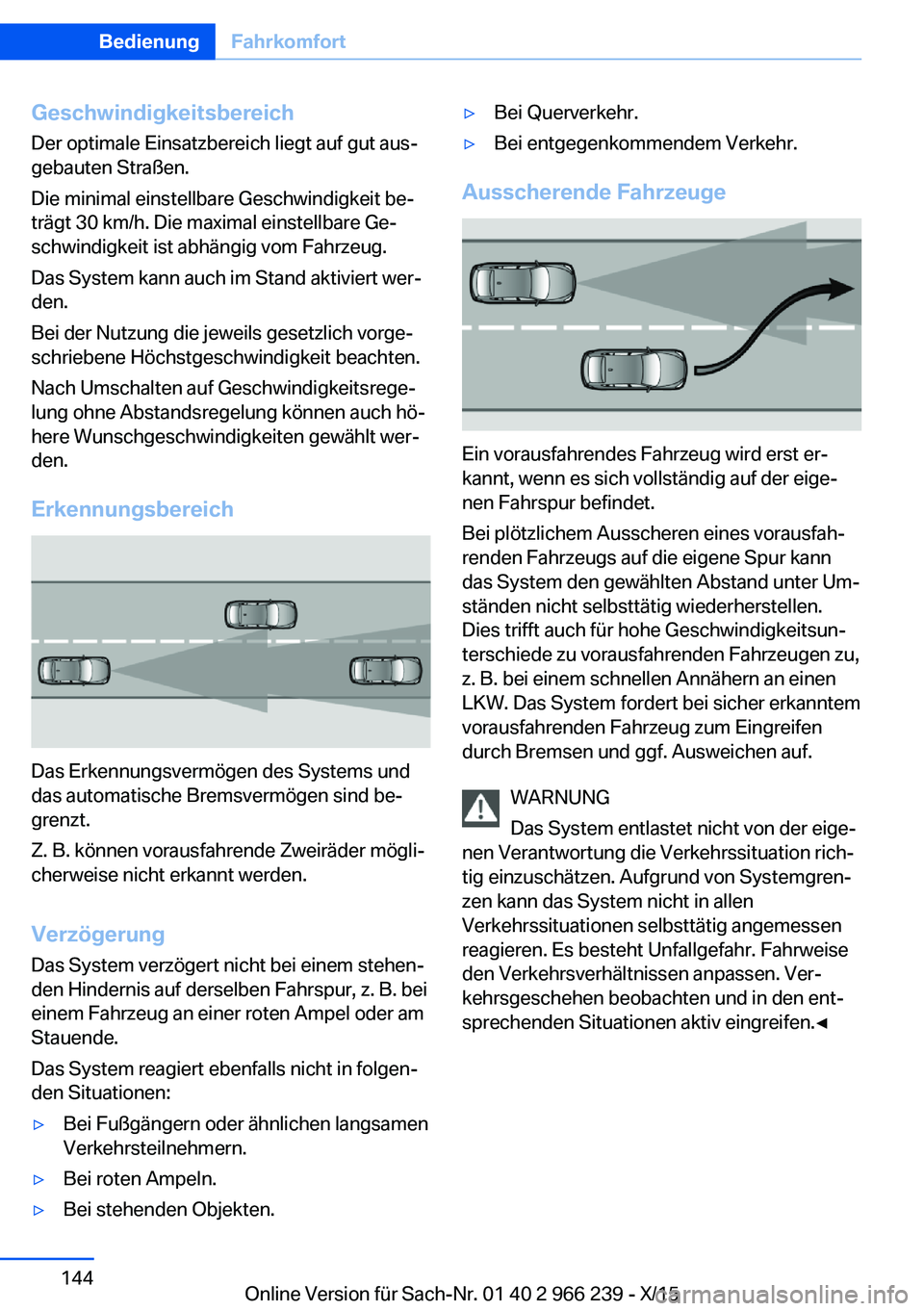

Geschwindigkeitsbereich
Der optimale Einsatzbereich liegt auf gut aus‐
gebauten Straßen.
Die minimal einstellbare Geschwindigkeit be‐
trägt 30 km/h. Die maximal einstellbare Ge‐
schwindigkeit ist abhängig vom Fahrzeug.
Das System kann auch im Stand aktiviert wer‐
den.
Bei der Nutzung die jeweils gesetzlich vorge‐
schriebene Höchstgeschwindigkeit beachten.
Nach Umschalten auf Geschwindigkeitsrege‐
lung ohne Abstandsregelung können auch hö‐
here Wunschgeschwindigkeiten gewählt wer‐
den.
Erkennungsbereich
Das Erkennungsvermögen des Systems und
das automatische Bremsvermögen sind be‐
grenzt.
Z. B. können vorausfahrende Zweiräder mögli‐
cherweise nicht erkannt werden.
Verzögerung
Das System verzögert nicht bei einem stehen‐
den Hindernis auf derselben Fahrspur, z. B. bei
einem Fahrzeug an einer roten Ampel oder am
Stauende.
Das System reagiert ebenfalls nicht in folgen‐
den Situationen:
▷Bei Fußgängern oder ähnlichen langsamen
Verkehrsteilnehmern.▷Bei roten Ampeln.▷Bei stehenden Objekten.▷Bei Querverkehr.▷Bei entgegenkommendem Verkehr.
Ausscherende Fahrzeuge
Ein vorausfahrendes Fahrzeug wird erst er‐
kannt, wenn es sich vollständig auf der eige‐
nen Fahrspur befindet.
Bei plötzlichem Ausscheren eines vorausfah‐
renden Fahrzeugs auf die eigene Spur kann
das System den gewählten Abstand unter Um‐
ständen nicht selbsttätig wiederherstellen.
Dies trifft auch für hohe Geschwindigkeitsun‐
terschiede zu vorausfahrenden Fahrzeugen zu,
z. B. bei einem schnellen Annähern an einen
LKW. Das System fordert bei sicher erkanntem
vorausfahrenden Fahrzeug zum Eingreifen
durch Bremsen und ggf. Ausweichen auf.
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Aufgrund von Systemgren‐
zen kann das System nicht in allen
Verkehrssituationen selbsttätig angemessen
reagieren. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver‐
kehrsgeschehen beobachten und in den ent‐
sprechenden Situationen aktiv eingreifen.◀
Seite 144BedienungFahrkomfort144
Online Version für Sach-Nr. 01 40 2 966 239 - X/15
