▷Nezakrývejte snímače, např. nálepkami,
nosiči jízdních kol.▷Snímače udržujte čisté a bez námrazy.
Při čištění: Vysokotlakým čističem nestříkejte
dlouho na snímače a udržujte od nich odstup
minimálně 30 cm.
Zapnutí/vypnutí
Automatické zapnutí
V následujících situacích se PDC automaticky
zapne:
▷Když při běžícím motoru zařadíte pákou vo‐
liče polohu R.
Navíc se zapne zpětná kamera.▷Při vybavení parkovacím asistentem: Když
PDC rozpozná překážku za nebo před vozi‐
dlem a rychlost je nižší než cca 4 km/h.
Automatické zapnutí při rozpoznání překážek
lze vypnout:
1.„Nastavení“2.„Parkování“3.Zvolte nastavení.
Nastavení bude uloženo pro momentálně
použitý profil.
Automatické vypnutí při jízdě vpřed
Systém se při překročení určité jízdní vzdále‐
nosti nebo rychlosti vypne.
V případě potřeby systém opět zapněte.
S PDC vpředu: Manuální zapnutí/
vypnutí
Stiskněte tlačítko.
▷Zapnutí: LED dioda svítí.▷Vypnutí: LED dioda zhasne.
Když je při stisknutí tlačítka zařazena zpátečka,
zobrazí se obraz zpětné kamery.
Zobrazení
Akustické signály Přibližování k překážce je oznámeno odpovída‐jícím přerušovaným tónem. Bude-li např. vlevo
za vozidlem identifikována překážka, zazní
příslušný akustický signál z levého zadního re‐
produktoru.
Čím kratší je vzdálenost od objektu, tím je ryt‐
mus signálu rychlejší.
Je-li odstup od rozpoznaného objektu menší
než cca 25 cm, zní nepřerušovaný tón.
S PDC vpředu: Nacházejí-li se objekty před vo‐
zidlem i za ním, zní proměnlivý nepřerušovaný
tón.
Signální tón se vypne, když je u převodovky
Steptronic zařazena poloha páky voliče P.
Hlasitost
Poměr hlasitosti signálního tónu PDC k hlasi‐
tosti funkce zábavy lze nastavit.1.„Multimédia“, „Rádio“ nebo „Nastavení“2.„Zvuk“3.„Nastavení hlasitosti“4.„PDC“5.Otáčejte hlavním ovladačem, dokud ne‐
bude dosaženo požadovaného nastavení.6.Stiskněte hlavní ovladač.
Nastavení bude uloženo pro momentálně pou‐
žitý profil.
Optické varování
Přibližování k objektu může být zobrazeno na
kontrolním displeji. Vzdálenější překážky tam
budou zobrazeny ještě předtím, než zazní aku‐
stický signál.
Zobrazení se objeví, jakmile je PDC aktivován.
Oblast rozpoznání snímačů je zobrazena v bar‐
vách: Zeleně, žlutě a červeně.
Zobrazuje-li se obraz zpětné kamery, může být
přepnuto na PDC:
Seite 145Jízdní komfortObsluha145
Online Edition for Part no. 01 40 2 966 122 - X/15

„Zadní kamera“
Jen při odpovídající výbavě: Ochrana
boků
Princip
Překážky po straně vozidla jsou zachyceny se‐
nzory parkovacího asistenta. PDC varuje před
těmito překážkami prostřednictvím akustic‐
kých signálů nebo na kontrolním displeji.
Zobrazení
Boční překážky na zobrazení PDC.
▷Barevné značky: Výstraha před rozpozna‐
nými překážkami.▷Šedé značky: Oblast ještě nebyla zachy‐
cena.▷Žádné značky: Nebyly rozpoznány žádné
překážky.
Omezení ochrany boků
Systém rozpoznává pouze stojící překážky,
které byly dříve rozpoznány v oblasti snímačů
při projetí kolem překážek.
Systém rozpozná, zda se vlastní vozidlo přibli‐
žuje ke stojící překážce z důvodu vlastního po‐
hybu nebo z důvodu pohybu řízení.
Systém nerozpozná, zda se překážka pohy‐
buje. Proto se značky v zobrazení při zastavení
po určité době zobrazují šedou barvou.
Omezení systému
Upozornění VÝSTRAHA
Systém může z důvodu omezení sy‐
stému reagovat špatně nebo nereaguje vůbec.
Hrozí riziko nehody nebo riziko věcných škod.
Dodržujte pokyny k omezení systému a
případně aktivně zasáhněte.◀
S přívěsem nebo s obsazenou
zásuvkou přívěsu
Zadní snímače nemohou provést žádné smys‐
luplné měření. Proto se vypnou.
Objeví se hlášení kontrolního panelu.
Omezení ultrazvukového měření Rozpoznání objektů může narazit na fyzikální
omezení ultrazvukového měření, jako např. u
následujících skutečnostech:▷U malých dětí a zvířat.▷U osob s určitým oblečením, např. pláštěm.▷Při externím rušení ultrazvukem, např.
okolo jedoucími vozidly nebo hlučnými
stroji.▷Při znečištěných, namrzlých, poškozených
nebo posunutých snímačích.▷Při určitých povětrnostních podmínkách,
např. vysoké vzdušné vlhkosti, dešti, sně‐
žení, extrémním horku nebo silném větru.▷U oje tažného zařízení a tažného zařízení ji‐
ných vozidel.▷U tenkých nebo klínovitých předmětů.▷U pohybujících se objektů.▷U nahoře ležících, přesahujících objektů,
např. přesahů karoserie nebo nákladů.▷U objektů s rohy a ostrými hranami.▷U objektů s tenkým povrchem nebo struk‐
turou, např. plotů.▷U objektů s porézním povrchem.▷Při přečnívajícím nákladu.Seite 146ObsluhaJízdní komfort146
Online Edition for Part no. 01 40 2 966 122 - X/15

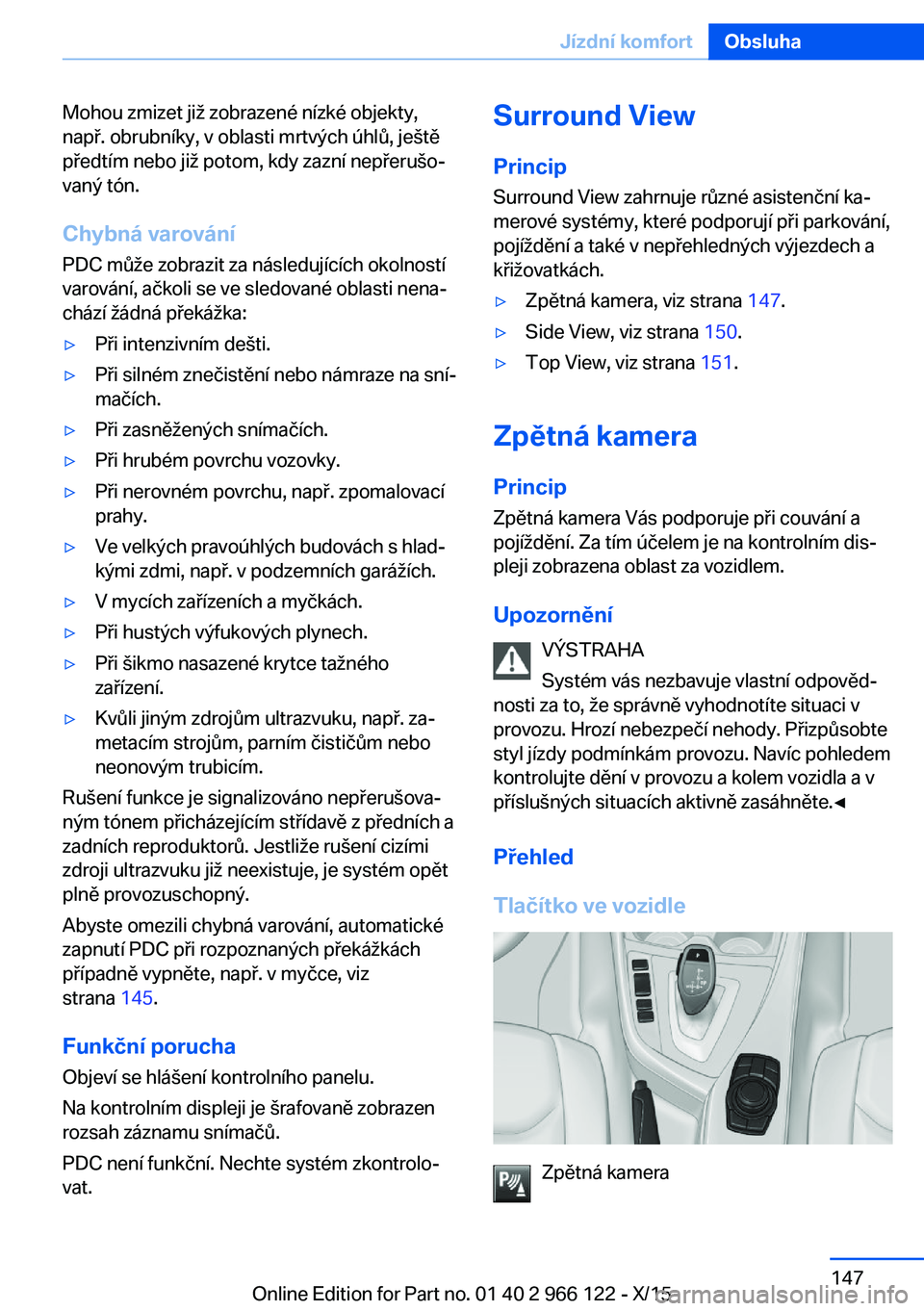

Mohou zmizet již zobrazené nízké objekty,
např. obrubníky, v oblasti mrtvých úhlů, ještě
předtím nebo již potom, kdy zazní nepřerušo‐
vaný tón.
Chybná varování PDC může zobrazit za následujících okolností
varování, ačkoli se ve sledované oblasti nena‐
chází žádná překážka:▷Při intenzivním dešti.▷Při silném znečistění nebo námraze na sní‐
mačích.▷Při zasněžených snímačích.▷Při hrubém povrchu vozovky.▷Při nerovném povrchu, např. zpomalovací
prahy.▷Ve velkých pravoúhlých budovách s hlad‐
kými zdmi, např. v podzemních garážích.▷V mycích zařízeních a myčkách.▷Při hustých výfukových plynech.▷Při šikmo nasazené krytce tažného
zařízení.▷Kvůli jiným zdrojům ultrazvuku, např. za‐
metacím strojům, parním čističům nebo
neonovým trubicím.
Rušení funkce je signalizováno nepřerušova‐
ným tónem přicházejícím střídavě z předních a
zadních reproduktorů. Jestliže rušení cizími
zdroji ultrazvuku již neexistuje, je systém opět
plně provozuschopný.
Abyste omezili chybná varování, automatické
zapnutí PDC při rozpoznaných překážkách
případně vypněte, např. v myčce, viz
strana 145.
Funkční porucha
Objeví se hlášení kontrolního panelu.
Na kontrolním displeji je šrafovaně zobrazen
rozsah záznamu snímačů.
PDC není funkční. Nechte systém zkontrolo‐
vat.
Surround View
Princip Surround View zahrnuje různé asistenční ka‐
merové systémy, které podporují při parkování,
pojíždění a také v nepřehledných výjezdech a
křižovatkách.▷Zpětná kamera, viz strana 147.▷Side View, viz strana 150.▷Top View, viz strana 151.
Zpětná kamera
Princip Zpětná kamera Vás podporuje při couvání a
pojíždění. Za tím účelem je na kontrolním dis‐
pleji zobrazena oblast za vozidlem.
Upozornění VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Hrozí nebezpečí nehody. Přizpůsobte
styl jízdy podmínkám provozu. Navíc pohledem
kontrolujte dění v provozu a kolem vozidla a v
příslušných situacích aktivně zasáhněte.◀
Přehled
Tlačítko ve vozidle
Zpětná kamera
Seite 147Jízdní komfortObsluha147
Online Edition for Part no. 01 40 2 966 122 - X/15

Kamera
Objektiv kamery se nachází v liště dveří zava‐
zadlového prostoru. Nečistota může ovlivnit
kvalitu obrazu.
Vyčistěte objektiv kamery, viz strana 240.
Zapnutí/vypnutí
Automatické zapnutí
Při běžícím motoru zařaďte pákou voliče po‐
lohu R.
Automatické vypnutí při jízdě vpředSystém se při překročení určité jízdní vzdále‐
nosti nebo rychlosti vypne.
V případě potřeby systém opět zapněte.
Mechanické zapnutí/vypnutí Stiskněte tlačítko.
▷Zapnutí: LED dioda svítí.▷Vypnutí: LED dioda zhasne.
Na kontrolním displeji se zobrazí PDC.
Když je při stisknutí tlačítka zařazena zpátečka,
zobrazí se obraz zpětné kamery.
Změna náhledu přes iDrive Při aktivovaném PDC nebo zapnutém Top
View:
„Zadní kamera“
Zobrazí se obraz zpětné kamery.
Zobrazení na kontrolním displeji
Funkční předpoklad▷Je zapnutá zpětná kamera.▷Víko zavazadlového prostoru je zcela
zavřené.
Aktivování asistenčních funkcí
Současně může být aktivních více asistenčních
funkcí.
Funkce zoom pro jízdu s přívěsem může být
aktivována pouze jednotlivě.
▷Parkovací pomocné linie
„Naváděcí čáry pro parkování“
Budou zobrazeny linie jízdní dráhy a linie
poloměru otáčení.
▷Označení překážky
„Označení překážky“
Budou zobrazeny prostorové značky.
▷Tažné zařízení
„Zoom tažného zařízení“
Bude zobrazen zoom na tažné zařízení.
Linie jízdní dráhy
Linie jízdní dráhy mohou být zobrazeny v ob‐
razu zpětné kamery.
Linie jízdní dráhy pomáhají zhodnotit potřebný
prostor k zaparkování a pojíždět na rovné vo‐
zovce.
Linie jízdní dráhy jsou závislé na aktuálním na‐
točení kol a trvale se přizpůsobují pohybům vo‐
lantu.
Seite 148ObsluhaJízdní komfort148
Online Edition for Part no. 01 40 2 966 122 - X/15

Linie poloměru otáčení
Linie poloměru otáčení mohou být spolu s jízd‐
ními pruhy zobrazeny v obrazu zpětné kamery.
Linie poloměru otáčení zobrazují průběh nej‐
menšího možného poloměru otáčení na rovné
vozovce.
Od určitého natočení volantu bude zobrazena
pouze linie poloměru otáčení.
Označení překážky
Obrysy překážek mohou být zobrazeny v ob‐
razu zpětné kamery.
Barevné odstupňování obrysů překážek odpo‐
vídá značkám PDC.
Zoom na tažné zařízení Pro usnadnění připojení přívěsu může být sní‐
maná oblast tažného zařízení zobrazena zvět‐
šeně.
Vzdálenost přívěsu od tažného zařízení může
být odhadnuta s pomocí dvou statických kru‐
hových segmentů.
Linie závislá na natočení volantu pomáhá na‐
směrovat přívěs na tažné zařízení.
Funkce zoom může být aktivována při zapnuté
kameře.
Zobrazení tažného zařízení přes iDrive, viz
strana 148.
Parkování pomocí linie jízdní dráhy a
linie poloměru otáčení vozidla
1.Umístěte vůz tak, aby linie poloměru ot‐
áčení vedly do vymezení parkovací mezery.2.Natočte volant tak, aby linie jízdní dráhy
překrývaly příslušné linie poloměru otáčení.Seite 149Jízdní komfortObsluha149
Online Edition for Part no. 01 40 2 966 122 - X/15

Nastavení zobrazení
Jas
Při zapnuté kameře pro couvání:1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Kontrast
Při zapnuté kameře pro couvání:
1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Omezení systému
Rozpoznání objektů
Velmi nízké překážky a také výše ležící, vyční‐
vající předměty, např. výčnělky zdi, nemohou
být systémem zachyceny.
Asistenční funkce zohledňují i data PDC.
Dbejte pokynů v kapitole PDC, viz strana 144.
Objekty zobrazené na kontrolním displeji jsou
za určitých okolností blíže, než se zdá. Vzdále‐ nost objektů neodhadujte na displeji.
Side ViewPrincip Side View umožňuje při nepřehledných výjez‐dech a křižovatkách včasný pohled na příčnou
dopravu. Účastníci silničního provozu, kteří
jsou skryti za bočními překážkami, jsou ze se‐
dadla řidiče rozpoznáni velmi pozdě. Aby se
výhled zlepšil, sledují dvě kamery umístěné v přední části vozu boční dopravu.
Upozornění
Obrazy obou kamer budou zobrazeny na kon‐
trolním displeji současně.
VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Hrozí nebezpečí nehody. Přizpůsobte
styl jízdy podmínkám provozu. Navíc pohledem
kontrolujte dění v provozu a kolem vozidla a v
příslušných situacích aktivně zasáhněte.◀
Přehled
Tlačítko ve vozidle
Side View
Kamery
Pro snímání slouží dvě kamery integrované v
nárazníku.
Oba objektivy kamer se nacházejí na stranách
v nárazníku.
Nečistota může ovlivnit kvalitu obrazu.
Vyčištění objektivů kamery, viz strana 240.
Seite 150ObsluhaJízdní komfort150
Online Edition for Part no. 01 40 2 966 122 - X/15

Zapnutí/vypnutí
Manuální zapnutí/vypnutí Stiskněte tlačítko.
Automatické vypnutí při jízdě vpřed Systém se při překročení určité jízdní vzdále‐
nosti nebo rychlosti vypne.
V případě potřeby systém opět zapněte.
Zobrazení
Na kontrolním displeji je zobrazen boční pro‐
stor vedle vozu.
Pomocné linie na dolním okraji obrazovky zo‐
brazují pozici přední části vozu.
Jas
Při zapnutém Side View:
1. „Jas“2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Kontrast
Při zapnutém Side View:
1. „Kontrast“2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.Omezení systému
Oblast sledovaná kamerou činí max. 100 m.
Top View Princip
Top View Vás podporuje při couvání a pojíž‐
dění. Za tím účelem je na kontrolním displeji
zobrazena oblast dveří a vozovky v okolí vozu.
Všeobecně
Ke snímání slouží dvě kamery integrované ve
vnějších zpětných zrcátkách a zpětná kamera.
Dosah činí z boku a vzadu cca 2 m.
Překážky až do výšky vnějších zpětných zrcá‐
tek budou tak včas rozpoznány.
Upozornění VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Hrozí nebezpečí nehody. Přizpůsobte
styl jízdy podmínkám provozu. Navíc pohledem
kontrolujte dění v provozu a kolem vozidla a v
příslušných situacích aktivně zasáhněte.◀
Přehled
Tlačítko ve vozidle
Top View
Seite 151Jízdní komfortObsluha151
Online Edition for Part no. 01 40 2 966 122 - X/15

Kamery
Objektivy kamer Top View se nacházejí pod
kryty vnějších zpětných zrcátek. Nečistota
může ovlivnit kvalitu obrazu.
Vyčištění objektivů kamery, viz strana 240.
Zapnutí/vypnutí
Automatické zapnutí
Při běžícím motoru zařaďte pákou voliče po‐
lohu R.
Zobrazí se obraz zpětné kamery. Pro přepnutí
na Top View:
„Zadní kamera“
Automatické vypnutí při jízdě vpřed Systém se při překročení určité jízdní vzdále‐
nosti nebo rychlosti vypne.
V případě potřeby systém opět zapněte.
Mechanické zapnutí/vypnutí Stiskněte tlačítko.
▷Zapnutí: LED dioda svítí.▷Vypnutí: LED dioda zhasne.
Zobrazí se Top View.
Když je při stisknutí tlačítka zařazena zpátečka,
zobrazí se obraz zpětné kamery.
Zobrazení
Optické varování
Přibližování k objektu může být zobrazeno na
kontrolním displeji.
Při menším odstupu vpředu od objektu bude
zobrazen příslušně zobrazení PDC červený
sloupec před vozem.
Zobrazení se objeví, jakmile je Top View akti‐
vováno.
Zobrazuje-li se obraz zpětné kamery, může být
přepnuto na Top View:
„Zadní kamera“
Jas
Při zapnutém Top View:
1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Kontrast
Při zapnutém Top View:
1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.Seite 152ObsluhaJízdní komfort152
Online Edition for Part no. 01 40 2 966 122 - X/15
