2016 BMW 2 SERIES COUPE display

Allgemeine Leuchten
Check-Control Mindestens eine Check-Control-Mel‐
dung wird angezeigt oder ist gespei‐
chert.
Textmeldungen
Textmeldungen in Kombination mit einem
Symbol in der Instrumentenkombination erläu‐
tern eine Check-Control-Meldung und die Be‐
deutung der Kontroll- und Warnleuchten.
Ergänzende Textmeldungen Weitere Informationen, z. B. zur Ursache einer
Störung und zu entsprechendem Handlungs‐
bedarf, können über Check-Control abgerufen
werden.
Bei dringenden Meldungen wird der ergän‐
zende Text automatisch am Control Display
angezeigt.
Symbole
Innerhalb der ergänzenden Textmeldung kön‐
nen abhängig von der Check-Control-Meldung
folgende Funktionen ausgewählt werden.▷ Zusätzliche Informationen zur Check-
Control-Meldung in der Integrierten
Betriebsanleitung anzeigen.▷ „Serviceanmeldung“
Mit einem Service Partner oder einer quali‐
fizierten Fachwerkstatt in Verbindung set‐
zen.▷ „Pannenhilfe“
Mit dem Mobilen Service in Verbindung
setzen.Check-Control-Meldungen
ausblenden
Taste am Blinkerhebel drücken.
▷Einige Check-Control-Meldungen werden
dauerhaft angezeigt und bleiben bestehen,
bis die Störung behoben ist. Bei mehreren
Störungen gleichzeitig werden die Meldun‐
gen nacheinander angezeigt.
Diese Meldungen können für ca. 8 Sekun‐
den ausgeblendet werden. Danach werden
sie wieder automatisch angezeigt.▷Andere Check-Control-Meldungen werden
automatisch nach ca. 20 Sekunden ausge‐
blendet. Sie bleiben gespeichert und kön‐
nen wieder angezeigt werden.
Gespeicherte Check-Control-
Meldungen anzeigen
Am Control Display:
1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Check Control“4.Textmeldung auswählen.
Meldungen nach Fahrtende Bestimmte Meldungen, die während der Fahrt
angezeigt wurden, werden nach Ausschalten der Zündung erneut angezeigt.
Seite 82BedienungAnzeigen82
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

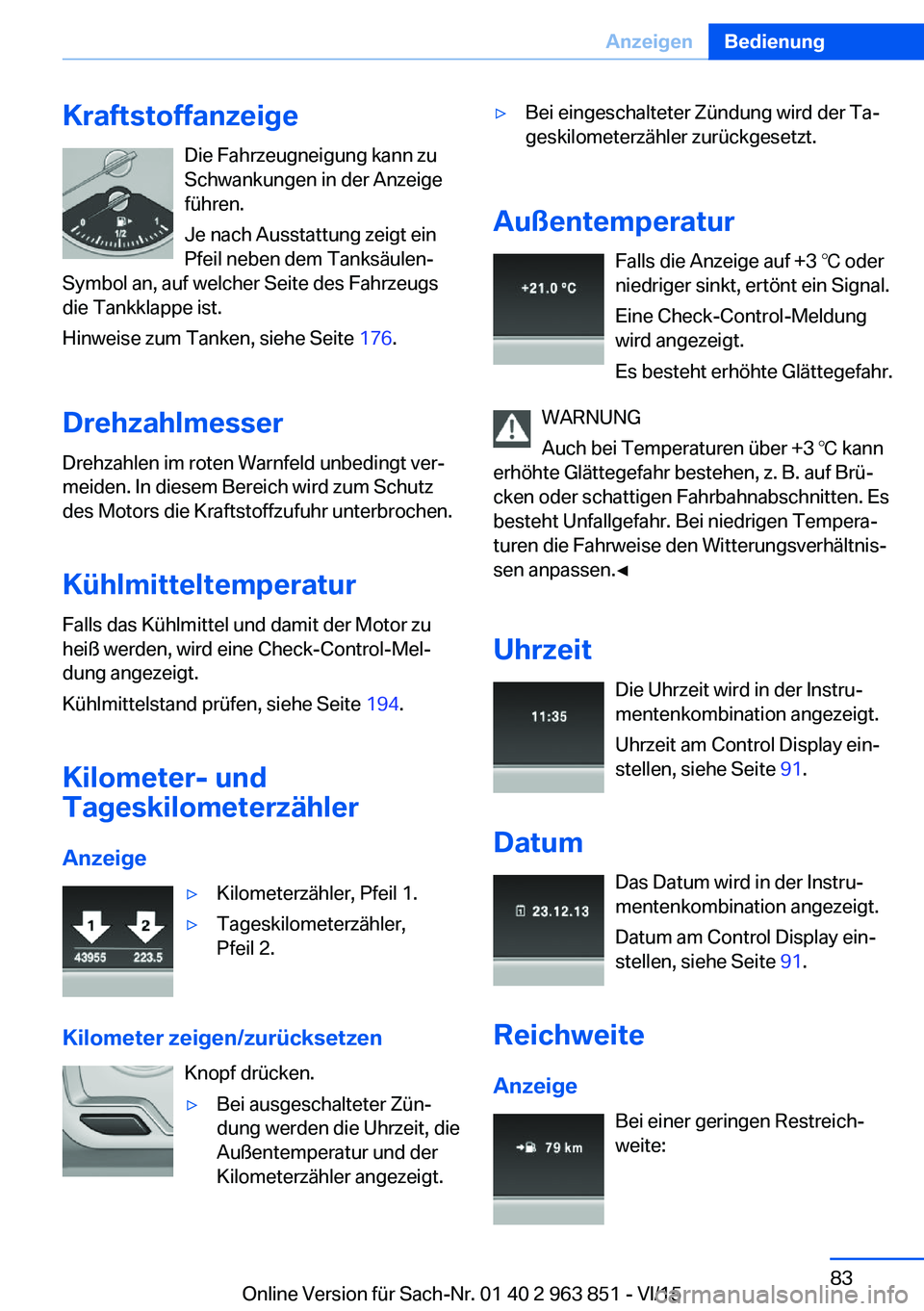

KraftstoffanzeigeDie Fahrzeugneigung kann zu
Schwankungen in der Anzeige
führen.
Je nach Ausstattung zeigt ein
Pfeil neben dem Tanksäulen-
Symbol an, auf welcher Seite des Fahrzeugs
die Tankklappe ist.
Hinweise zum Tanken, siehe Seite 176.
Drehzahlmesser
Drehzahlen im roten Warnfeld unbedingt ver‐
meiden. In diesem Bereich wird zum Schutz
des Motors die Kraftstoffzufuhr unterbrochen.
Kühlmitteltemperatur
Falls das Kühlmittel und damit der Motor zu
heiß werden, wird eine Check-Control-Mel‐
dung angezeigt.
Kühlmittelstand prüfen, siehe Seite 194.
Kilometer- und
Tageskilometerzähler
Anzeige▷Kilometerzähler, Pfeil 1.▷Tageskilometerzähler,
Pfeil 2.
Kilometer zeigen/zurücksetzen
Knopf drücken.
▷Bei ausgeschalteter Zün‐
dung werden die Uhrzeit, die
Außentemperatur und der
Kilometerzähler angezeigt.▷Bei eingeschalteter Zündung wird der Ta‐
geskilometerzähler zurückgesetzt.
Außentemperatur
Falls die Anzeige auf +3 ℃ oder
niedriger sinkt, ertönt ein Signal.
Eine Check-Control-Meldung
wird angezeigt.
Es besteht erhöhte Glättegefahr.
WARNUNG
Auch bei Temperaturen über +3 ℃ kann
erhöhte Glättegefahr bestehen, z. B. auf Brü‐
cken oder schattigen Fahrbahnabschnitten. Es
besteht Unfallgefahr. Bei niedrigen Tempera‐
turen die Fahrweise den Witterungsverhältnis‐
sen anpassen.◀
Uhrzeit Die Uhrzeit wird in der Instru‐
mentenkombination angezeigt.
Uhrzeit am Control Display ein‐
stellen, siehe Seite 91.
Datum Das Datum wird in der Instru‐
mentenkombination angezeigt.
Datum am Control Display ein‐
stellen, siehe Seite 91.
Reichweite
Anzeige Bei einer geringen Restreich‐
weite:
Seite 83AnzeigenBedienung83
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

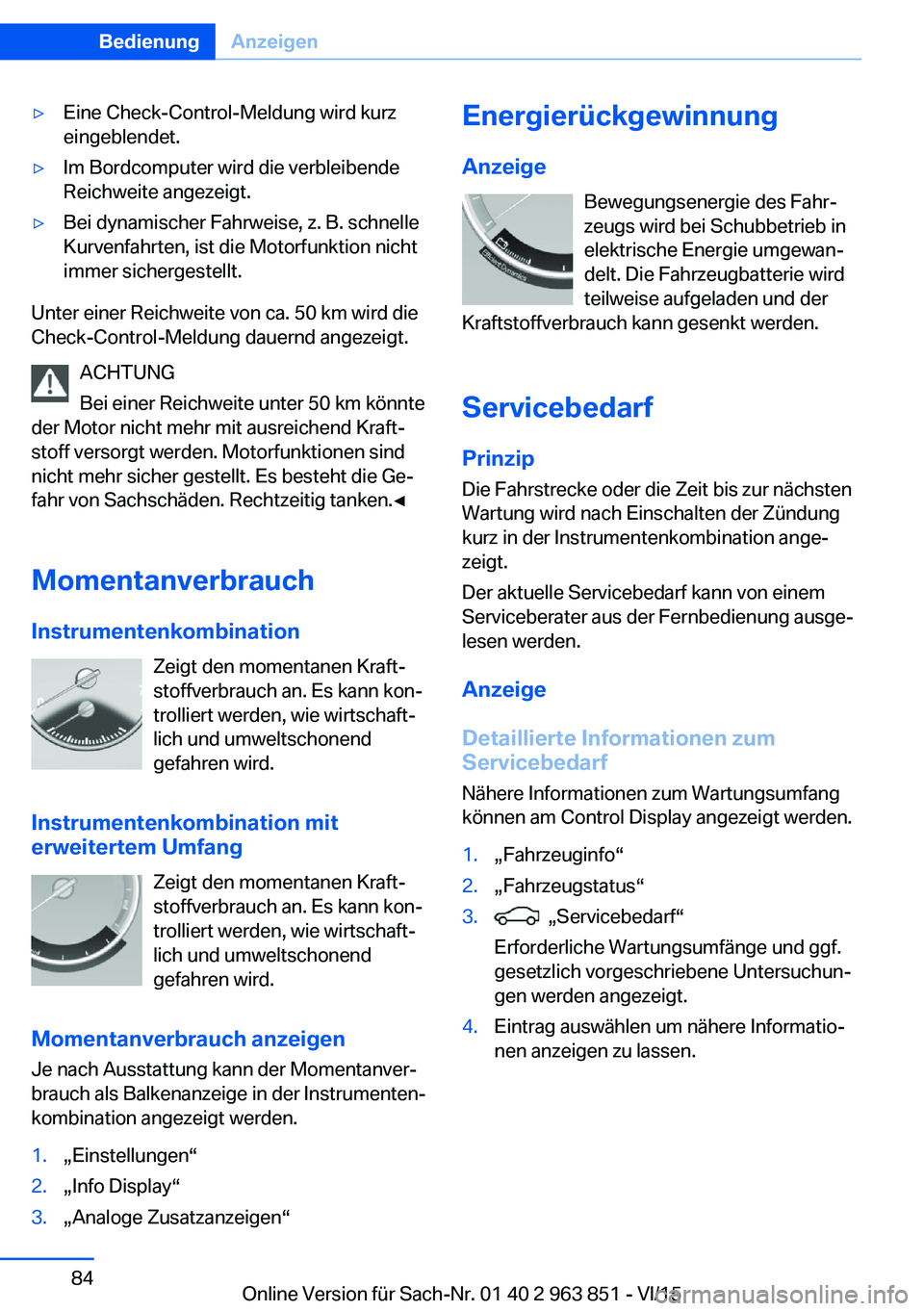

▷Eine Check-Control-Meldung wird kurz
eingeblendet.▷Im Bordcomputer wird die verbleibende
Reichweite angezeigt.▷Bei dynamischer Fahrweise, z. B. schnelle
Kurvenfahrten, ist die Motorfunktion nicht
immer sichergestellt.
Unter einer Reichweite von ca. 50 km wird die
Check-Control-Meldung dauernd angezeigt.
ACHTUNG
Bei einer Reichweite unter 50 km könnte
der Motor nicht mehr mit ausreichend Kraft‐
stoff versorgt werden. Motorfunktionen sind
nicht mehr sicher gestellt. Es besteht die Ge‐
fahr von Sachschäden. Rechtzeitig tanken.◀
Momentanverbrauch Instrumentenkombination Zeigt den momentanen Kraft‐
stoffverbrauch an. Es kann kon‐
trolliert werden, wie wirtschaft‐
lich und umweltschonend
gefahren wird.
Instrumentenkombination mit erweitertem Umfang
Zeigt den momentanen Kraft‐
stoffverbrauch an. Es kann kon‐
trolliert werden, wie wirtschaft‐
lich und umweltschonend
gefahren wird.
Momentanverbrauch anzeigen
Je nach Ausstattung kann der Momentanver‐
brauch als Balkenanzeige in der Instrumenten‐
kombination angezeigt werden.
1.„Einstellungen“2.„Info Display“3.„Analoge Zusatzanzeigen“Energierückgewinnung
Anzeige Bewegungsenergie des Fahr‐
zeugs wird bei Schubbetrieb in
elektrische Energie umgewan‐ delt. Die Fahrzeugbatterie wird
teilweise aufgeladen und der
Kraftstoffverbrauch kann gesenkt werden.
Servicebedarf
Prinzip Die Fahrstrecke oder die Zeit bis zur nächsten
Wartung wird nach Einschalten der Zündung
kurz in der Instrumentenkombination ange‐
zeigt.
Der aktuelle Servicebedarf kann von einem
Serviceberater aus der Fernbedienung ausge‐
lesen werden.
Anzeige
Detaillierte Informationen zum Servicebedarf
Nähere Informationen zum Wartungsumfang
können am Control Display angezeigt werden.1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Servicebedarf“
Erforderliche Wartungsumfänge und ggf.
gesetzlich vorgeschriebene Untersuchun‐
gen werden angezeigt.4.Eintrag auswählen um nähere Informatio‐
nen anzeigen zu lassen.Seite 84BedienungAnzeigen84
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

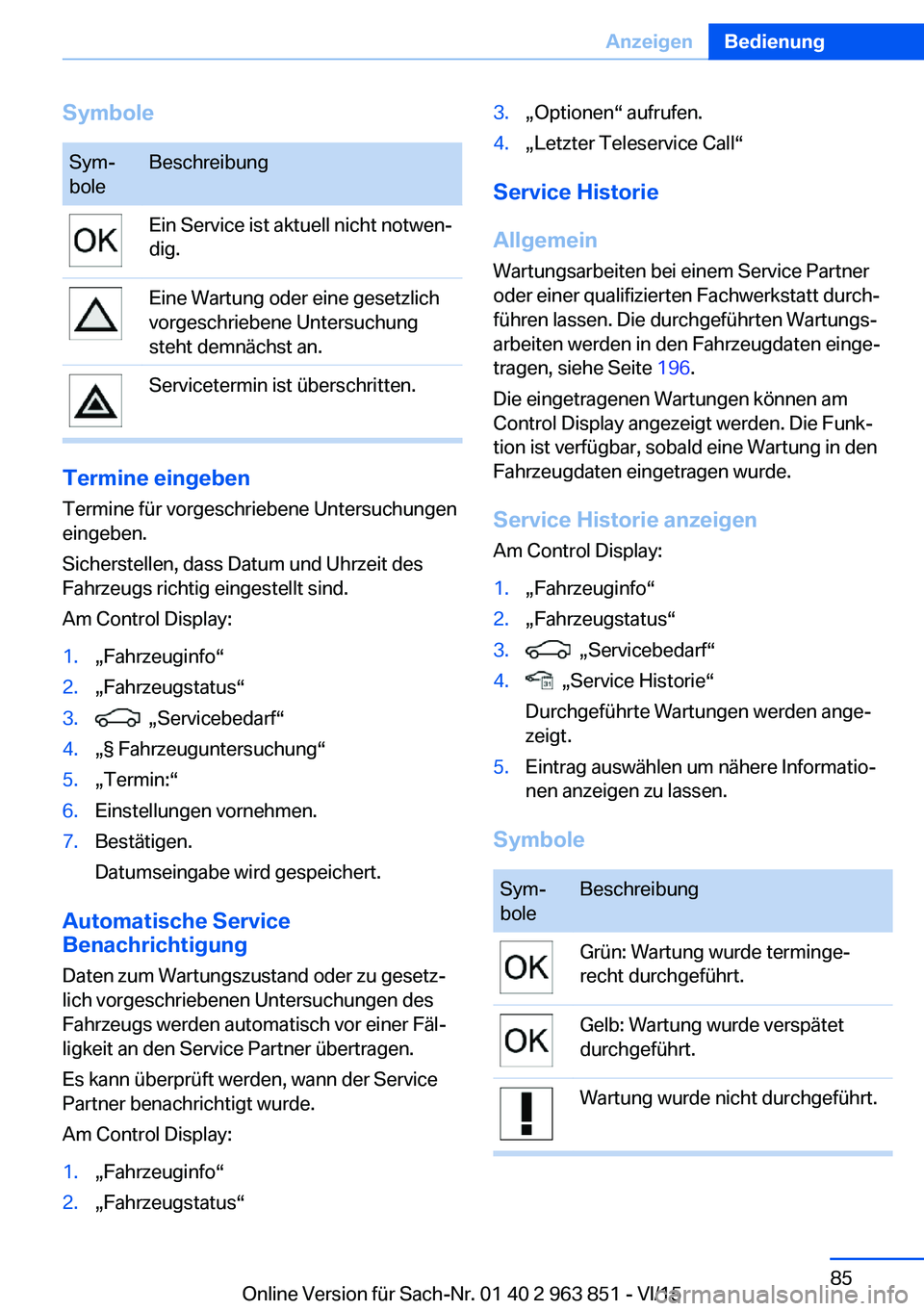

SymboleSym‐
boleBeschreibungEin Service ist aktuell nicht notwen‐
dig.Eine Wartung oder eine gesetzlich
vorgeschriebene Untersuchung
steht demnächst an.Servicetermin ist überschritten.
Termine eingeben
Termine für vorgeschriebene Untersuchungen
eingeben.
Sicherstellen, dass Datum und Uhrzeit des
Fahrzeugs richtig eingestellt sind.
Am Control Display:
1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Servicebedarf“4.„§ Fahrzeuguntersuchung“5.„Termin:“6.Einstellungen vornehmen.7.Bestätigen.
Datumseingabe wird gespeichert.
Automatische Service
Benachrichtigung
Daten zum Wartungszustand oder zu gesetz‐
lich vorgeschriebenen Untersuchungen des
Fahrzeugs werden automatisch vor einer Fäl‐
ligkeit an den Service Partner übertragen.
Es kann überprüft werden, wann der Service
Partner benachrichtigt wurde.
Am Control Display:
1.„Fahrzeuginfo“2.„Fahrzeugstatus“3.„Optionen“ aufrufen.4.„Letzter Teleservice Call“
Service Historie
Allgemein Wartungsarbeiten bei einem Service Partner
oder einer qualifizierten Fachwerkstatt durch‐
führen lassen. Die durchgeführten Wartungs‐
arbeiten werden in den Fahrzeugdaten einge‐
tragen, siehe Seite 196.
Die eingetragenen Wartungen können am
Control Display angezeigt werden. Die Funk‐
tion ist verfügbar, sobald eine Wartung in den Fahrzeugdaten eingetragen wurde.
Service Historie anzeigen Am Control Display:
1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Servicebedarf“4. „Service Historie“
Durchgeführte Wartungen werden ange‐
zeigt.5.Eintrag auswählen um nähere Informatio‐
nen anzeigen zu lassen.
Symbole
Sym‐
boleBeschreibungGrün: Wartung wurde terminge‐
recht durchgeführt.Gelb: Wartung wurde verspätet
durchgeführt.Wartung wurde nicht durchgeführt.Seite 85AnzeigenBedienung85
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

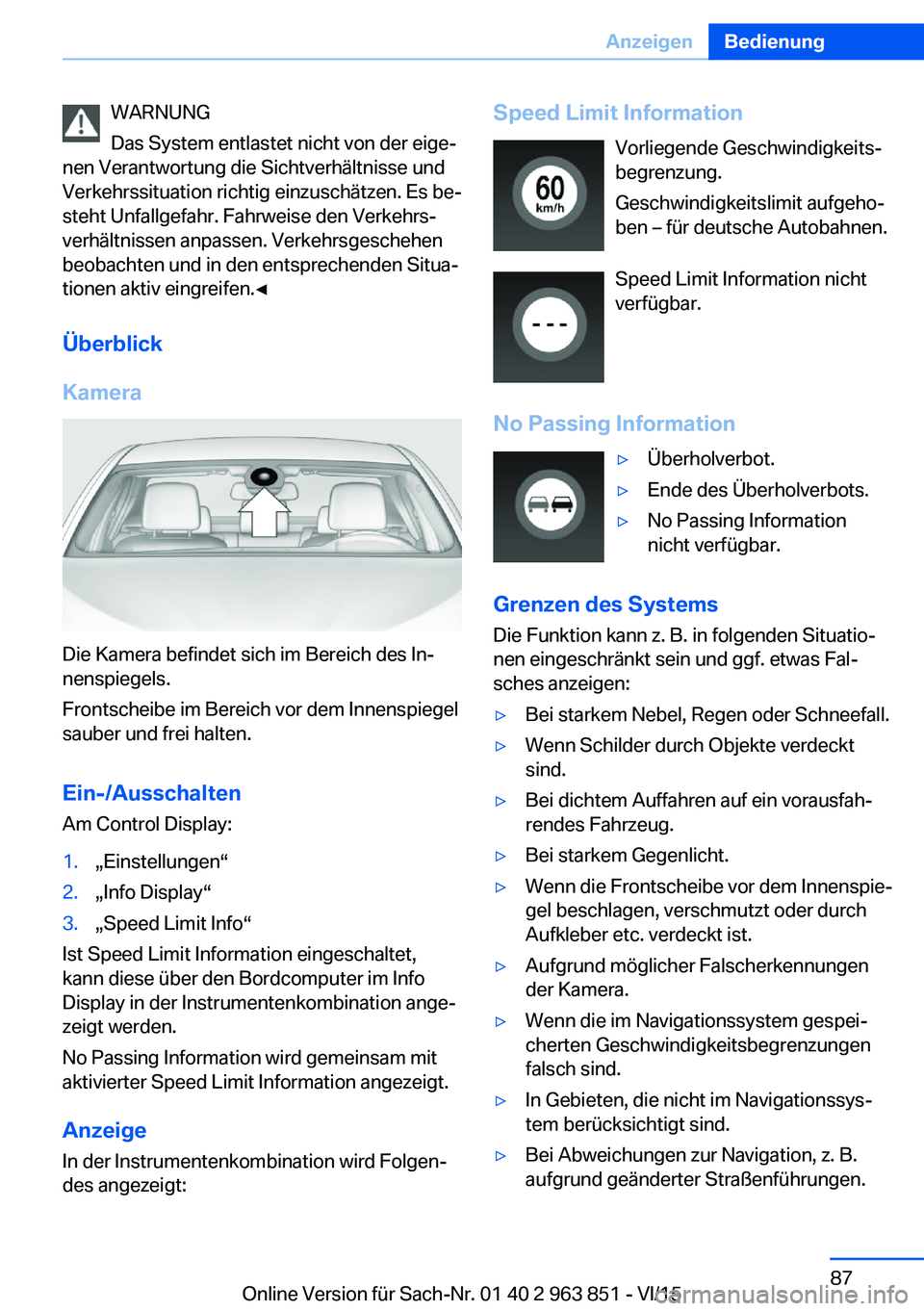

WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Sichtverhältnisse und
Verkehrssituation richtig einzuschätzen. Es be‐
steht Unfallgefahr. Fahrweise den Verkehrs‐
verhältnissen anpassen. Verkehrsgeschehen
beobachten und in den entsprechenden Situa‐
tionen aktiv eingreifen.◀
Überblick
Kamera
Die Kamera befindet sich im Bereich des In‐
nenspiegels.
Frontscheibe im Bereich vor dem Innenspiegel
sauber und frei halten.
Ein-/Ausschalten
Am Control Display:
1.„Einstellungen“2.„Info Display“3.„Speed Limit Info“
Ist Speed Limit Information eingeschaltet,
kann diese über den Bordcomputer im Info
Display in der Instrumentenkombination ange‐
zeigt werden.
No Passing Information wird gemeinsam mit
aktivierter Speed Limit Information angezeigt.
Anzeige
In der Instrumentenkombination wird Folgen‐
des angezeigt:
Speed Limit Information
Vorliegende Geschwindigkeits‐
begrenzung.
Geschwindigkeitslimit aufgeho‐
ben – für deutsche Autobahnen.
Speed Limit Information nicht
verfügbar.
No Passing Information▷Überholverbot.▷Ende des Überholverbots.▷No Passing Information
nicht verfügbar.
Grenzen des Systems
Die Funktion kann z. B. in folgenden Situatio‐
nen eingeschränkt sein und ggf. etwas Fal‐
sches anzeigen:
▷Bei starkem Nebel, Regen oder Schneefall.▷Wenn Schilder durch Objekte verdeckt
sind.▷Bei dichtem Auffahren auf ein vorausfah‐
rendes Fahrzeug.▷Bei starkem Gegenlicht.▷Wenn die Frontscheibe vor dem Innenspie‐
gel beschlagen, verschmutzt oder durch
Aufkleber etc. verdeckt ist.▷Aufgrund möglicher Falscherkennungen
der Kamera.▷Wenn die im Navigationssystem gespei‐
cherten Geschwindigkeitsbegrenzungen
falsch sind.▷In Gebieten, die nicht im Navigationssys‐
tem berücksichtigt sind.▷Bei Abweichungen zur Navigation, z. B.
aufgrund geänderter Straßenführungen.Seite 87AnzeigenBedienung87
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

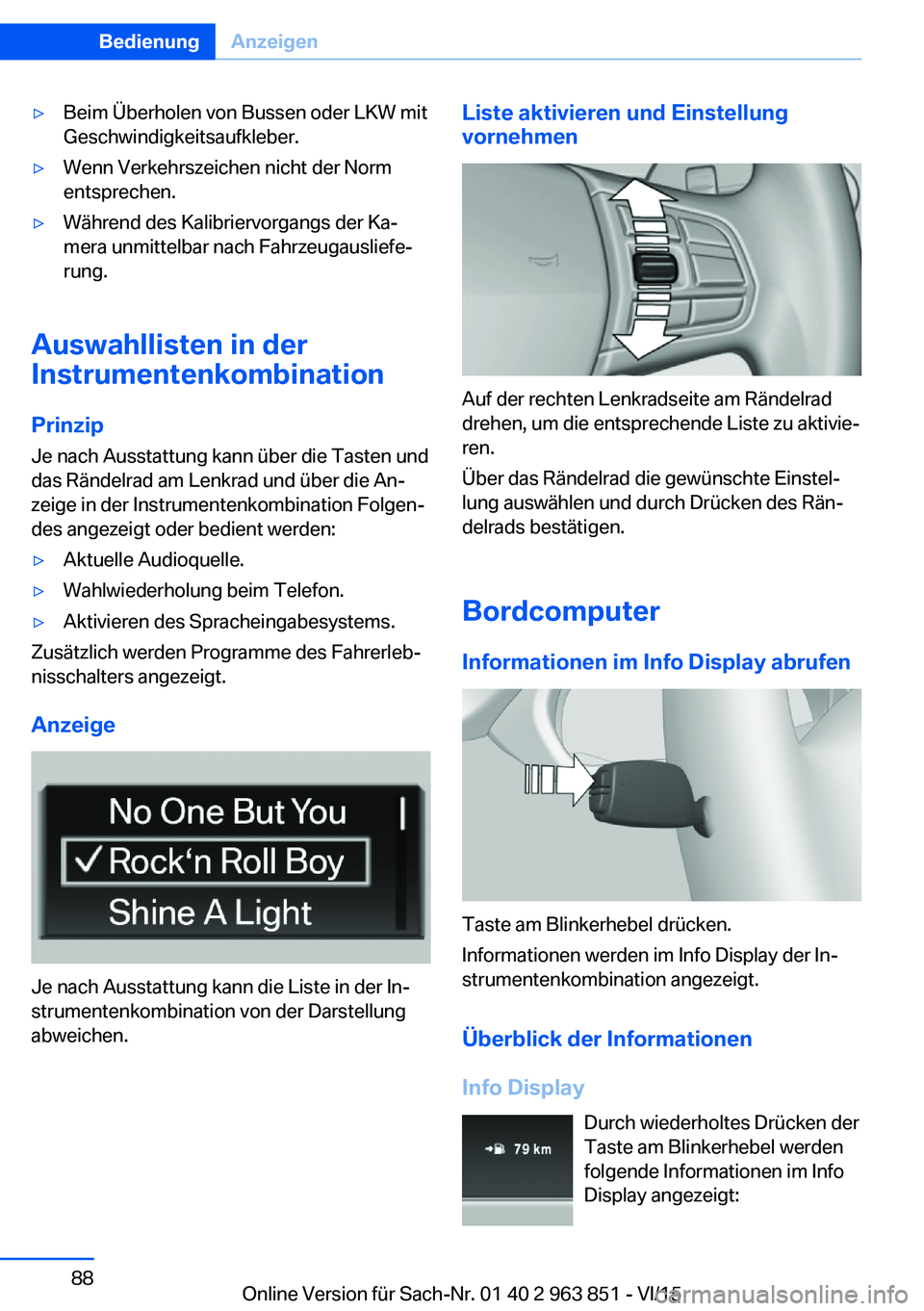

▷Beim Überholen von Bussen oder LKW mit
Geschwindigkeitsaufkleber.▷Wenn Verkehrszeichen nicht der Norm
entsprechen.▷Während des Kalibriervorgangs der Ka‐
mera unmittelbar nach Fahrzeugausliefe‐
rung.
Auswahllisten in der
Instrumentenkombination
Prinzip Je nach Ausstattung kann über die Tasten und
das Rändelrad am Lenkrad und über die An‐
zeige in der Instrumentenkombination Folgen‐
des angezeigt oder bedient werden:
▷Aktuelle Audioquelle.▷Wahlwiederholung beim Telefon.▷Aktivieren des Spracheingabesystems.
Zusätzlich werden Programme des Fahrerleb‐
nisschalters angezeigt.
Anzeige
Je nach Ausstattung kann die Liste in der In‐
strumentenkombination von der Darstellung
abweichen.
Liste aktivieren und Einstellung
vornehmen
Auf der rechten Lenkradseite am Rändelrad
drehen, um die entsprechende Liste zu aktivie‐
ren.
Über das Rändelrad die gewünschte Einstel‐
lung auswählen und durch Drücken des Rän‐
delrads bestätigen.
Bordcomputer
Informationen im Info Display abrufen
Taste am Blinkerhebel drücken.
Informationen werden im Info Display der In‐
strumentenkombination angezeigt.
Überblick der Informationen
Info Display Durch wiederholtes Drücken der
Taste am Blinkerhebel werden
folgende Informationen im Info
Display angezeigt:
Seite 88BedienungAnzeigen88
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

▷Reichweite.▷ECO PRO Bonusreichweite.▷Durchschnittsverbrauch.▷Momentanverbrauch.▷Durchschnittsgeschwindigkeit.▷Datum.▷Speed Limit Information.▷Ankunftszeit.
Bei aktiver Zielführung im Navigationssys‐
tem.▷Entfernung zum Ziel.
Bei aktiver Zielführung im Navigationssys‐
tem.▷Pfeilansicht des Navigationssystems.
Bei aktiver Zielführung im Navigationssys‐
tem.
Anzeigen für Info Display einstellen
Je nach Ausstattung kann eingestellt werden,
welche Anzeigen des Bordcomputers im Info
Display der Instrumentenkombination abgeru‐
fen werden können.
Am Control Display:
1.„Einstellungen“2.„Info Display“3.Gewünschte Anzeigen auswählen.
Informationen im Detail
Reichweite Angezeigt wird die voraussichtliche Reichweite
mit dem vorhandenen Kraftstoff.
Sie wird unter Berücksichtigung der Fahrweise
über die letzten 30 km hochgerechnet.
Durchschnittsverbrauch
Der Durchschnittsverbrauch wird für die Zeit
ermittelt, in der der Motor läuft.
Der Durchschnittsverbrauch wird auf die ge‐
fahrene Strecke seit dem letzten Zurücksetzen
im Bordcomputer berechnet.
Durchschnittsgeschwindigkeit Bei der Berechnung der Durchschnittsge‐
schwindigkeit bleibt ein Stillstand mit manuell
abgestelltem Motor unberücksichtigt.
Durchschnittswerte zurücksetzen
Taste am Blinkerhebel gedrückt halten.
Entfernung zum Ziel Die noch verbleibende Entfernung zum Fahrt‐
ziel wird angezeigt, wenn vor Fahrtbeginn ein
Ziel im Navigationssystem eingegeben wurde.
Die Entfernung zum Ziel wird automatisch
übernommen.
Ankunftszeit Die voraussichtliche Ankunfts‐
zeit wird angezeigt, wenn vor
Fahrtbeginn ein Ziel im Navigati‐
onssystem eingegeben wurde.
Voraussetzung ist eine richtig eingestellte Uhr‐
zeit.
Speed Limit Information Beschreibung der Speed Limit Information,
siehe Seite 86.
Seite 89AnzeigenBedienung89
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

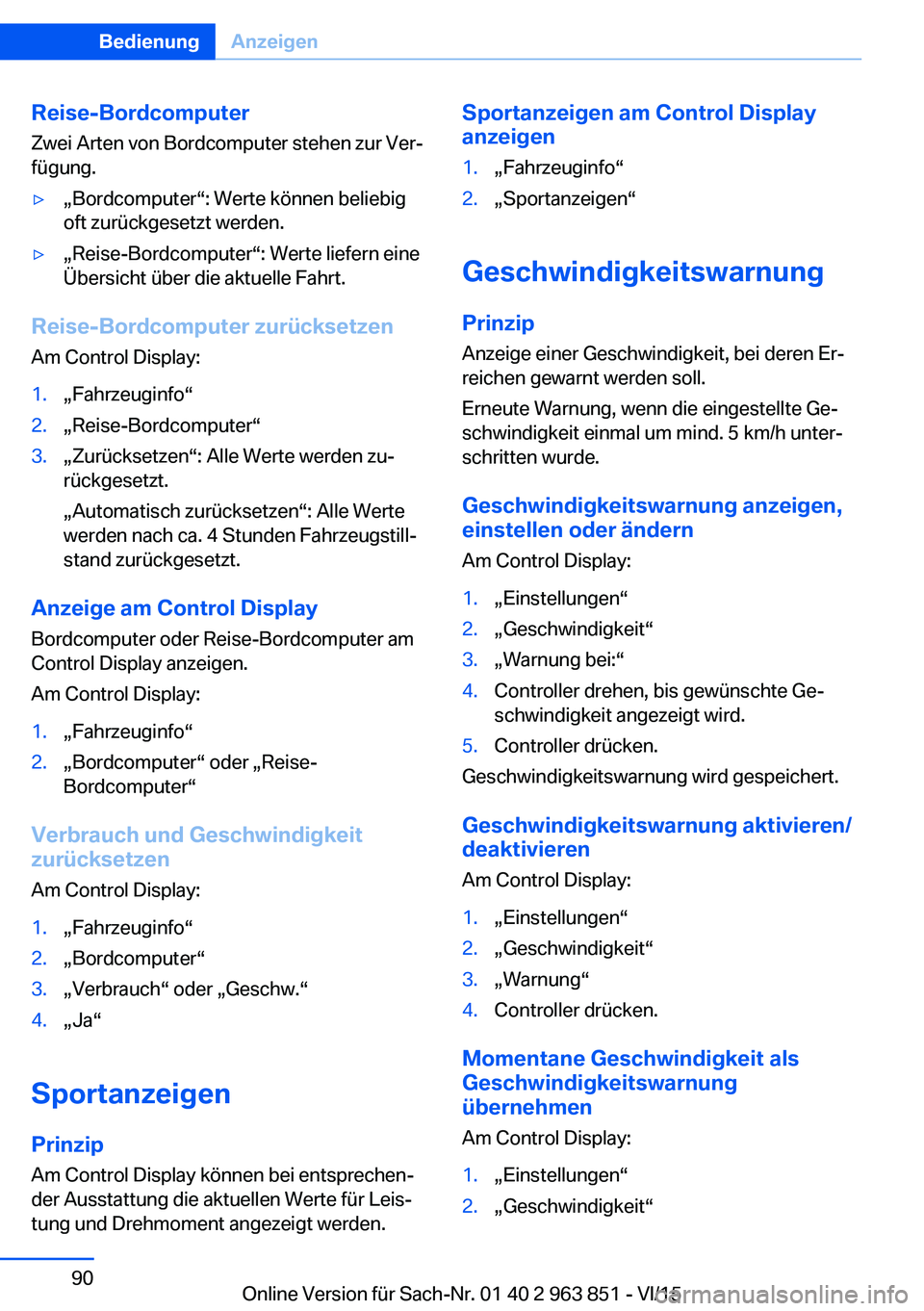

Reise-BordcomputerZwei Arten von Bordcomputer stehen zur Ver‐
fügung.▷„Bordcomputer“: Werte können beliebig
oft zurückgesetzt werden.▷„Reise-Bordcomputer“: Werte liefern eine
Übersicht über die aktuelle Fahrt.
Reise-Bordcomputer zurücksetzen
Am Control Display:
1.„Fahrzeuginfo“2.„Reise-Bordcomputer“3.„Zurücksetzen“: Alle Werte werden zu‐
rückgesetzt.
„Automatisch zurücksetzen“: Alle Werte
werden nach ca. 4 Stunden Fahrzeugstill‐
stand zurückgesetzt.
Anzeige am Control Display
Bordcomputer oder Reise-Bordcomputer am
Control Display anzeigen.
Am Control Display:
1.„Fahrzeuginfo“2.„Bordcomputer“ oder „Reise-
Bordcomputer“
Verbrauch und Geschwindigkeit
zurücksetzen
Am Control Display:
1.„Fahrzeuginfo“2.„Bordcomputer“3.„Verbrauch“ oder „Geschw.“4.„Ja“
Sportanzeigen
PrinzipAm Control Display können bei entsprechen‐
der Ausstattung die aktuellen Werte für Leis‐
tung und Drehmoment angezeigt werden.
Sportanzeigen am Control Display
anzeigen1.„Fahrzeuginfo“2.„Sportanzeigen“
Geschwindigkeitswarnung
Prinzip Anzeige einer Geschwindigkeit, bei deren Er‐reichen gewarnt werden soll.
Erneute Warnung, wenn die eingestellte Ge‐ schwindigkeit einmal um mind. 5 km/h unter‐
schritten wurde.
Geschwindigkeitswarnung anzeigen,
einstellen oder ändern
Am Control Display:
1.„Einstellungen“2.„Geschwindigkeit“3.„Warnung bei:“4.Controller drehen, bis gewünschte Ge‐
schwindigkeit angezeigt wird.5.Controller drücken.
Geschwindigkeitswarnung wird gespeichert.
Geschwindigkeitswarnung aktivieren/ deaktivieren
Am Control Display:
1.„Einstellungen“2.„Geschwindigkeit“3.„Warnung“4.Controller drücken.
Momentane Geschwindigkeit als
Geschwindigkeitswarnung
übernehmen
Am Control Display:
1.„Einstellungen“2.„Geschwindigkeit“Seite 90BedienungAnzeigen90
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15
