2016.5 OPEL VIVARO B Priručnik za vlasnika (in Croatian)

Njega vozila167Napomena
Svi osigurači opisani u priručniku za
vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.
Hvataljka osigurača
Izvlakač osigurača može se nalaziti
na poklopcu kutije s osiguračima ploče s instrumentima.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima ploče s instrumentima
Kutija s osiguračima je smještena na
lijevoj strani ploče s instrumentima,
ispod ukrasne ploče.
Povucite gornji dio ukrasne ploče i
skinite za oslobađanje pristupa kutiji s osiguračima.
Iza ove ploče ne spremajte nikakve
predmete.

168Njega vozilaNeki krugovi mogu biti zaštićeni saviše osigurača.

Njega vozila169

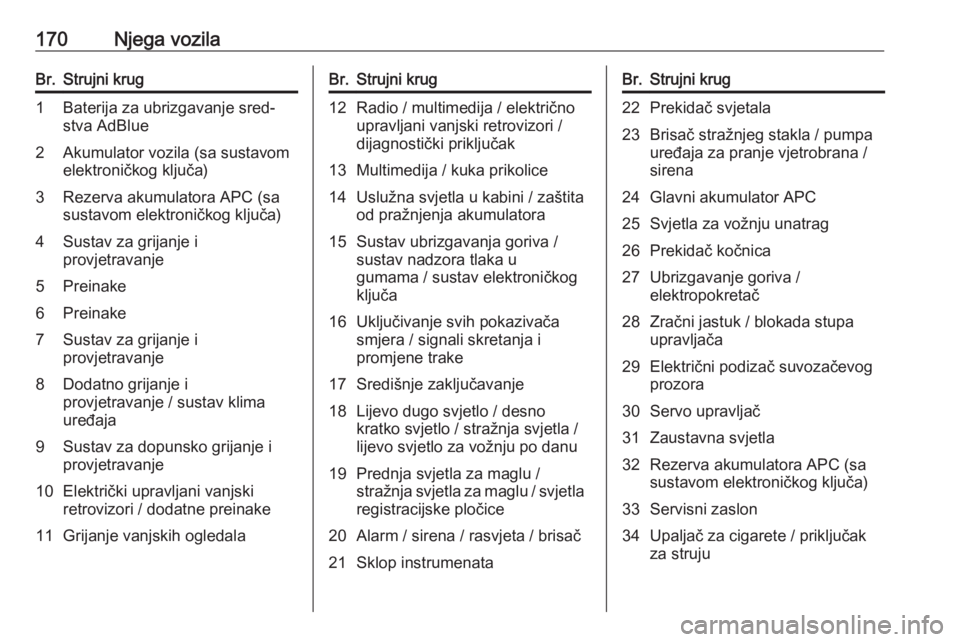

170Njega vozilaBr.Strujni krug1Baterija za ubrizgavanje sred‐
stva AdBlue2Akumulator vozila (sa sustavom
elektroničkog ključa)3Rezerva akumulatora APC (sa
sustavom elektroničkog ključa)4Sustav za grijanje i
provjetravanje5Preinake6Preinake7Sustav za grijanje i
provjetravanje8Dodatno grijanje i
provjetravanje / sustav klima
uređaja9Sustav za dopunsko grijanje i
provjetravanje10Električki upravljani vanjski
retrovizori / dodatne preinake11Grijanje vanjskih ogledalaBr.Strujni krug12Radio / multimedija / električno
upravljani vanjski retrovizori /
dijagnostički priključak13Multimedija / kuka prikolice14Uslužna svjetla u kabini / zaštita
od pražnjenja akumulatora15Sustav ubrizgavanja goriva /
sustav nadzora tlaka u
gumama / sustav elektroničkog
ključa16Uključivanje svih pokazivača
smjera / signali skretanja i
promjene trake17Središnje zaključavanje18Lijevo dugo svjetlo / desno
kratko svjetlo / stražnja svjetla /
lijevo svjetlo za vožnju po danu19Prednja svjetla za maglu /
stražnja svjetla za maglu / svjetla registracijske pločice20Alarm / sirena / rasvjeta / brisač21Sklop instrumenataBr.Strujni krug22Prekidač svjetala23Brisač stražnjeg stakla / pumpa
uređaja za pranje vjetrobrana /
sirena24Glavni akumulator APC25Svjetla za vožnju unatrag26Prekidač kočnica27Ubrizgavanje goriva /
elektropokretač28Zračni jastuk / blokada stupa
upravljača29Električni podizač suvozačevog
prozora30Servo upravljač31Zaustavna svjetla32Rezerva akumulatora APC (sa
sustavom elektroničkog ključa)33Servisni zaslon34Upaljač za cigarete / priključak
za struju

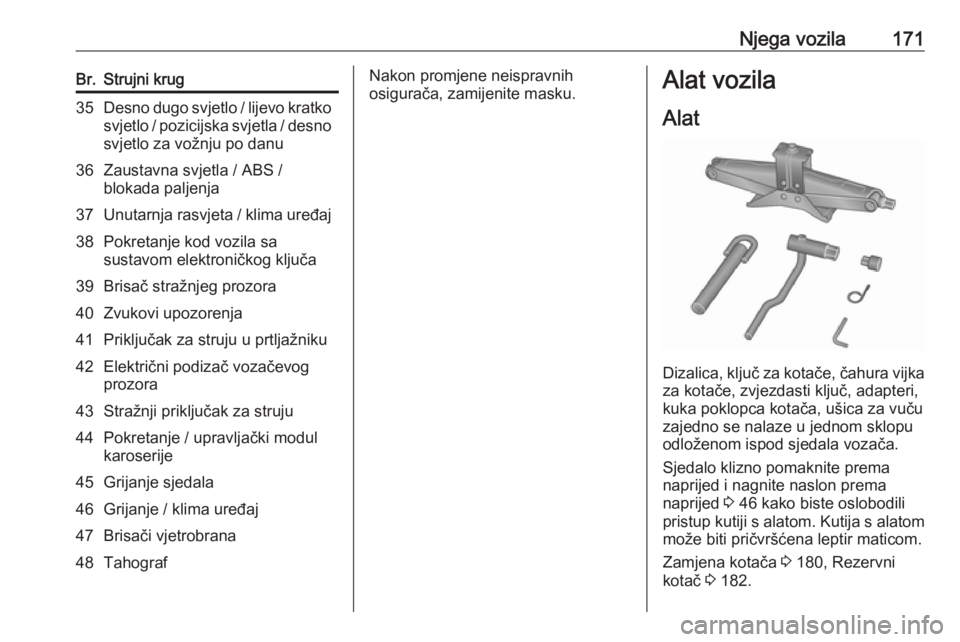

Njega vozila171Br.Strujni krug35Desno dugo svjetlo / lijevo kratko
svjetlo / pozicijska svjetla / desno
svjetlo za vožnju po danu36Zaustavna svjetla / ABS /
blokada paljenja37Unutarnja rasvjeta / klima uređaj38Pokretanje kod vozila sa
sustavom elektroničkog ključa39Brisač stražnjeg prozora40Zvukovi upozorenja41Priključak za struju u prtljažniku42Električni podizač vozačevog
prozora43Stražnji priključak za struju44Pokretanje / upravljački modul
karoserije45Grijanje sjedala46Grijanje / klima uređaj47Brisači vjetrobrana48TahografNakon promjene neispravnih
osigurača, zamijenite masku.Alat vozila
Alat
Dizalica, ključ za kotače, čahura vijka za kotače, zvjezdasti ključ, adapteri,
kuka poklopca kotača, ušica za vuču
zajedno se nalaze u jednom sklopu
odloženom ispod sjedala vozača.
Sjedalo klizno pomaknite prema
naprijed i nagnite naslon prema
naprijed 3 46 kako biste oslobodili
pristup kutiji s alatom. Kutija s alatom
može biti pričvršćena leptir maticom.
Zamjena kotača 3 180, Rezervni
kotač 3 182.

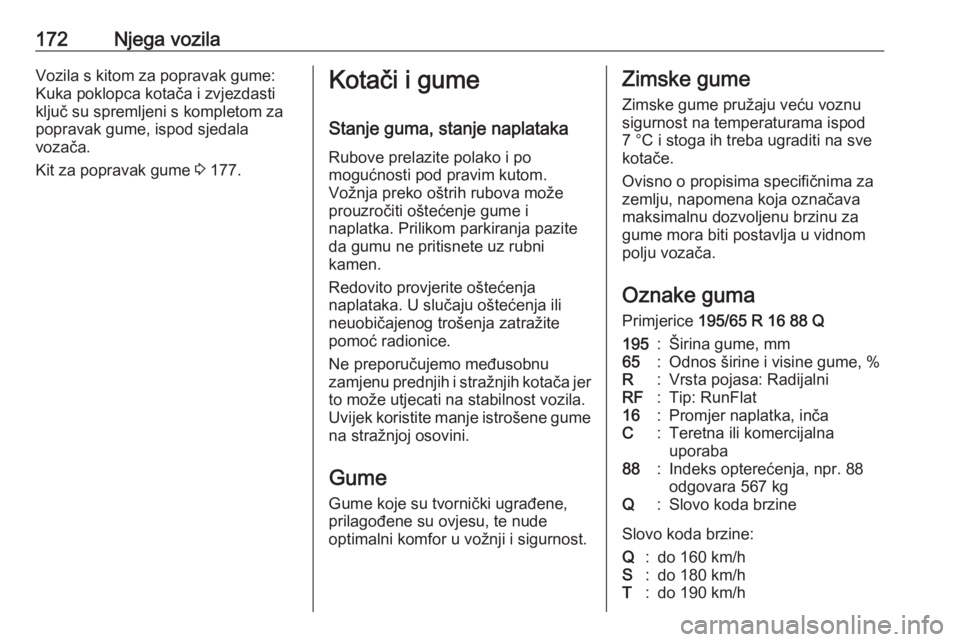

172Njega vozilaVozila s kitom za popravak gume:
Kuka poklopca kotača i zvjezdasti
ključ su spremljeni s kompletom za
popravak gume, ispod sjedala
vozača.
Kit za popravak gume 3 177.Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Gume Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
Ovisno o propisima specifičnima za
zemlju, napomena koja označava
maksimalnu dozvoljenu brzinu za
gume mora biti postavlja u vidnom
polju vozača.
Oznake guma
Primjerice 195/65 R 16 88 Q195:Širina gume, mm65:Odnos širine i visine gume, %R:Vrsta pojasa: RadijalniRF:Tip: RunFlat16:Promjer naplatka, inčaC:Teretna ili komercijalna
uporaba88:Indeks opterećenja, npr. 88
odgovara 567 kgQ:Slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/h

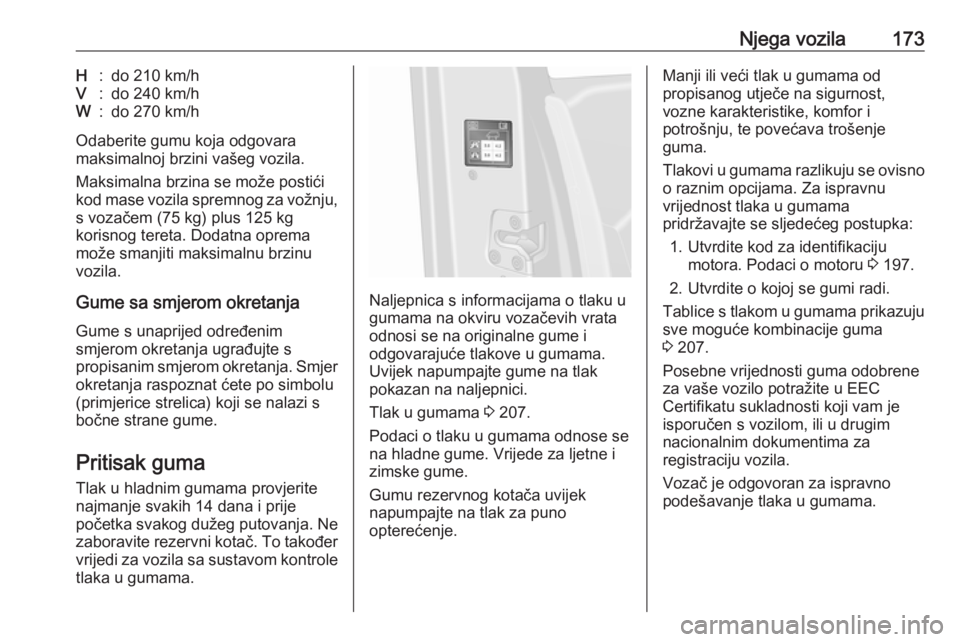

Njega vozila173H:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju,
s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
Naljepnica s informacijama o tlaku u
gumama na okviru vozačevih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama. Uvijek napumpajte gume na tlak
pokazan na naljepnici.
Tlak u gumama 3 207.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 197.
2. Utvrdite o kojoj se gumi radi.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 207.
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.

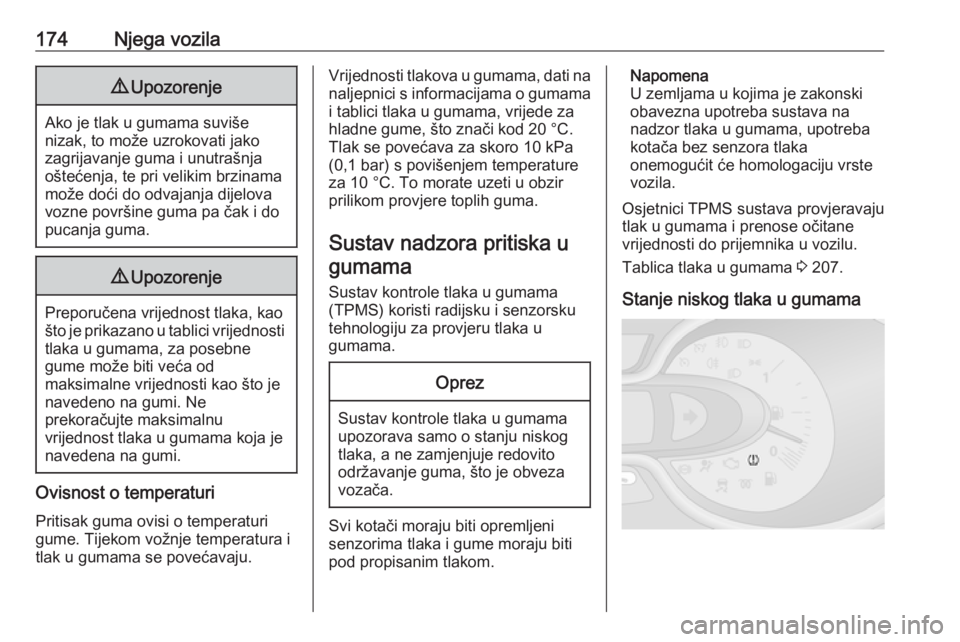

174Njega vozila9Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednosti tlakova u gumama, dati na naljepnici s informacijama o gumama i tablici tlaka u gumama, vrijede za
hladne gume, što znači kod 20 °C.
Tlak se povećava za skoro 10 kPa
(0,1 bar) s povišenjem temperature
za 10 °C. To morate uzeti u obzir
prilikom provjere toplih guma.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
(TPMS) koristi radijsku i senzorsku
tehnologiju za provjeru tlaka u
gumama.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Osjetnici TPMS sustava provjeravaju
tlak u gumama i prenose očitane vrijednosti do prijemnika u vozilu.
Tablica tlaka u gumama 3 207.
Stanje niskog tlaka u gumama
