2016.5 OPEL VIVARO B Priručnik za vlasnika (in Croatian)

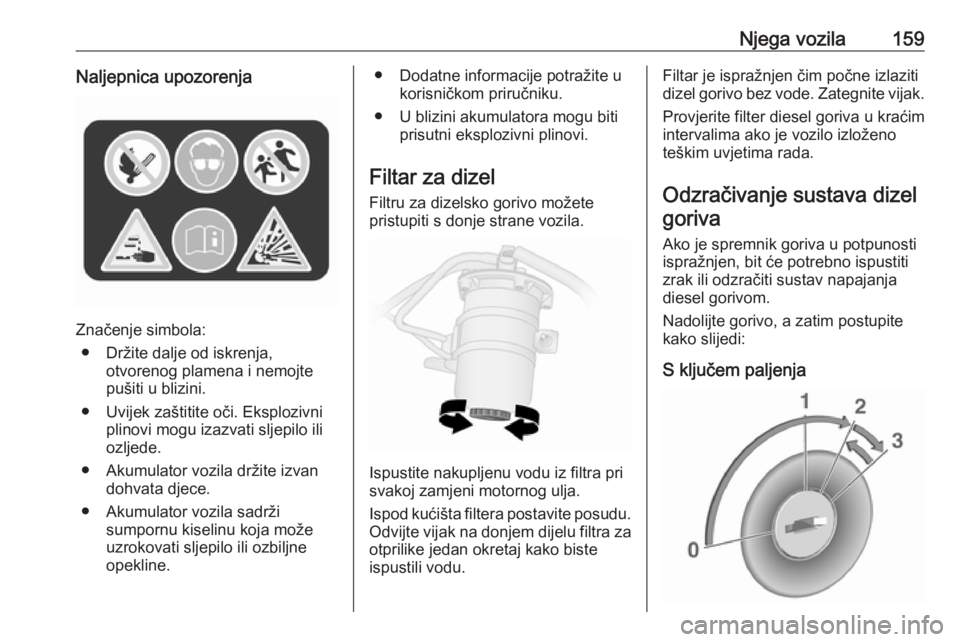

Njega vozila159Naljepnica upozorenja
Značenje simbola:● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite izvan dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora mogu biti prisutni eksplozivni plinovi.
Filtar za dizel
Filtru za dizelsko gorivo možete
pristupiti s donje strane vozila.
Ispustite nakupljenu vodu iz filtra pri
svakoj zamjeni motornog ulja.
Ispod kućišta filtera postavite posudu.
Odvijte vijak na donjem dijelu filtra za otprilike jedan okretaj kako biste
ispustili vodu.
Filtar je ispražnjen čim počne izlaziti
dizel gorivo bez vode. Zategnite vijak.
Provjerite filter diesel goriva u kraćim
intervalima ako je vozilo izloženo
teškim uvjetima rada.
Odzračivanje sustava dizelgoriva
Ako je spremnik goriva u potpunosti
ispražnjen, bit će potrebno ispustiti
zrak ili odzračiti sustav napajanja
diesel gorivom.
Nadolijte gorivo, a zatim postupite
kako slijedi:
S ključem paljenja

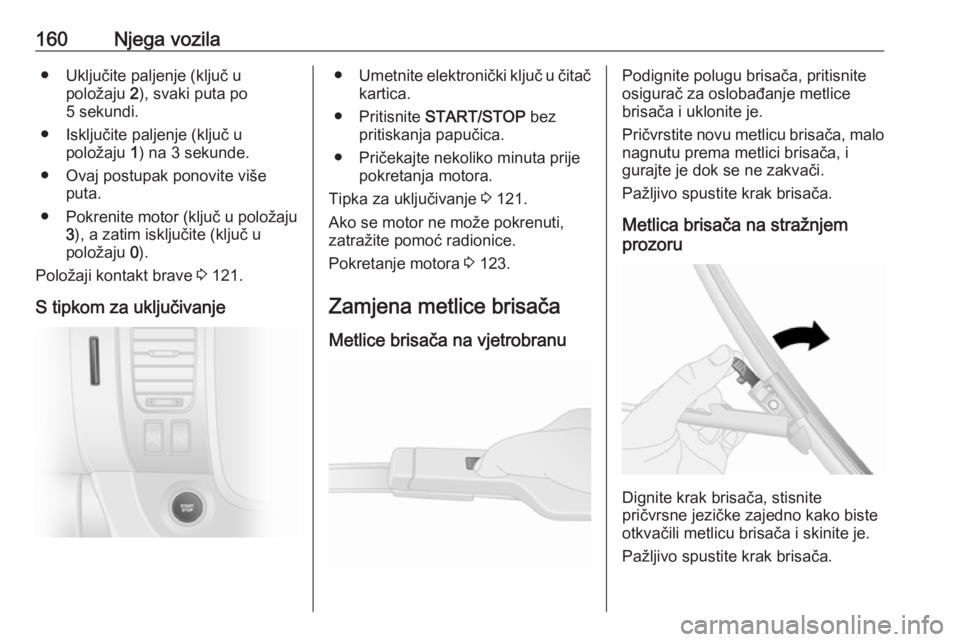

160Njega vozila● Uključite paljenje (ključ upoložaju 2), svaki puta po
5 sekundi.
● Isključite paljenje (ključ u položaju 1) na 3 sekunde.
● Ovaj postupak ponovite više puta.
● Pokrenite motor (ključ u položaju
3 ), a zatim isključite (ključ u
položaju 0).
Položaji kontakt brave 3 121.
S tipkom za uključivanje● Umetnite elektronički ključ u čitač
kartica.
● Pritisnite START/STOP bez
pritiskanja papučica.
● Pričekajte nekoliko minuta prije pokretanja motora.
Tipka za uključivanje 3 121.
Ako se motor ne može pokrenuti,
zatražite pomoć radionice.
Pokretanje motora 3 123.
Zamjena metlice brisača Metlice brisača na vjetrobranuPodignite polugu brisača, pritisnite
osigurač za oslobađanje metlice
brisača i uklonite je.
Pričvrstite novu metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Dignite krak brisača, stisnite
pričvrsne jezičke zajedno kako biste
otkvačili metlicu brisača i skinite je.
Pažljivo spustite krak brisača.

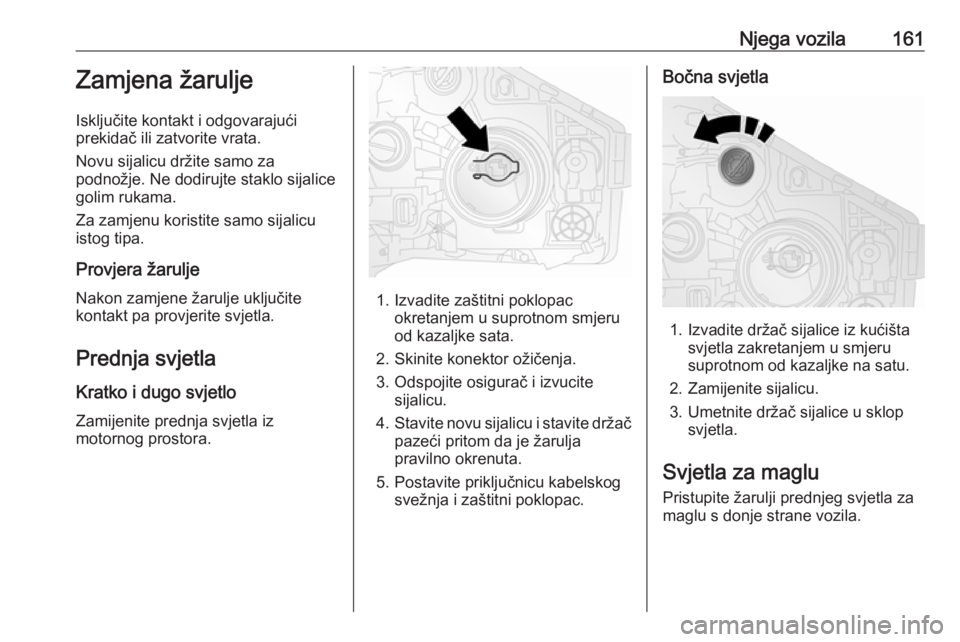

Njega vozila161Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu sijalicu držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Prednja svjetla Kratko i dugo svjetloZamijenite prednja svjetla iz
motornog prostora.
1. Izvadite zaštitni poklopac okretanjem u suprotnom smjeru
od kazaljke sata.
2. Skinite konektor ožičenja.
3. Odspojite osigurač i izvucite sijalicu.
4. Stavite novu sijalicu i stavite držač
pazeći pritom da je žaruljapravilno okrenuta.
5. Postavite priključnicu kabelskog svežnja i zaštitni poklopac.
Bočna svjetla
1. Izvadite držač sijalice iz kućišta svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu.
2. Zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla.
Svjetla za maglu
Pristupite žarulji prednjeg svjetla za maglu s donje strane vozila.

162Njega vozila
1. Na lijevoj strani vozila otpustitepričvrsnu obujmicu i otvorite
pristupni poklopac.
Na desnoj strani vozila skinite
vijke i pričvrsne obujmice kako
biste skinuli pristupni poklopac.
2. Skinite konektor ožičenja.
3. Držač žarulje zakrenite suprotno od kazaljki na satu i izvadite
žarulju.
4. Zamijenite žarulju i postavite držač žarulje.
5. Postavite priključnicu kabelskog svežnja i pristupni poklopac.
Prednji pokazivači smjera
1. Izvadite držač žarulje iz kućišta svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu.
2. Zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla.
Stražnja svjetla
Stražnje svjetlo kočenja,
pokazivač smjera i stražnja
svjetla
1. Odvijte 3 vijka (koristeći priloženi alat).
2. Pažljivo odvojite sklop svjetla sa osigurača na vanjskoj strani i
uklonite ga.

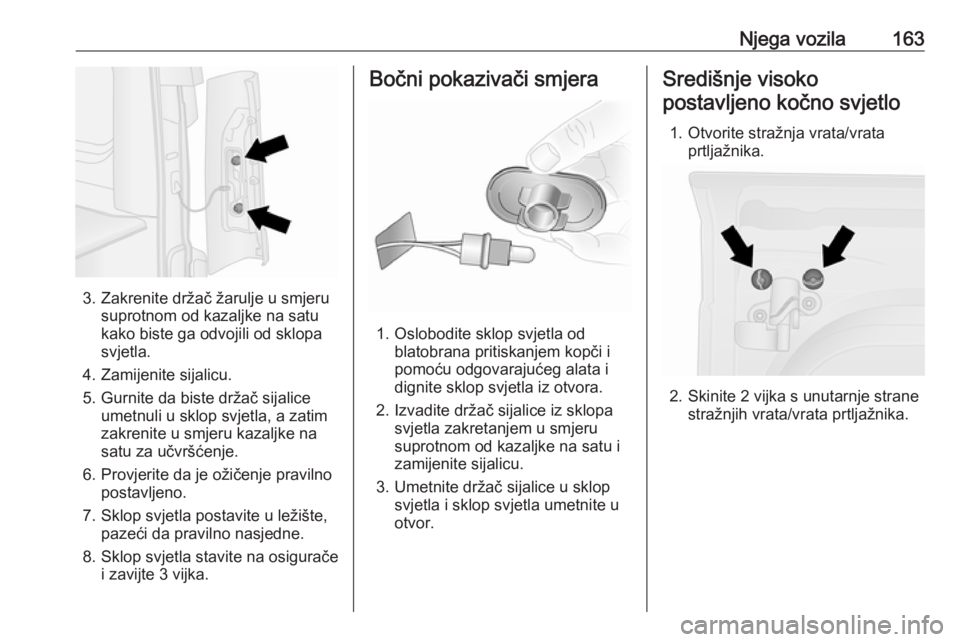

Njega vozila163
3. Zakrenite držač žarulje u smjerusuprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite sijalicu.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Provjerite da je ožičenje pravilno postavljeno.
7. Sklop svjetla postavite u ležište, pazeći da pravilno nasjedne.
8. Sklop svjetla stavite na osigurače i zavijte 3 vijka.
Bočni pokazivači smjera
1. Oslobodite sklop svjetla odblatobrana pritiskanjem kopči i
pomoću odgovarajućeg alata i
dignite sklop svjetla iz otvora.
2. Izvadite držač sijalice iz sklopa svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu i
zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla i sklop svjetla umetnite u
otvor.
Središnje visoko
postavljeno kočno svjetlo
1. Otvorite stražnja vrata/vrata prtljažnika.
2. Skinite 2 vijka s unutarnje strane stražnjih vrata/vrata prtljažnika.

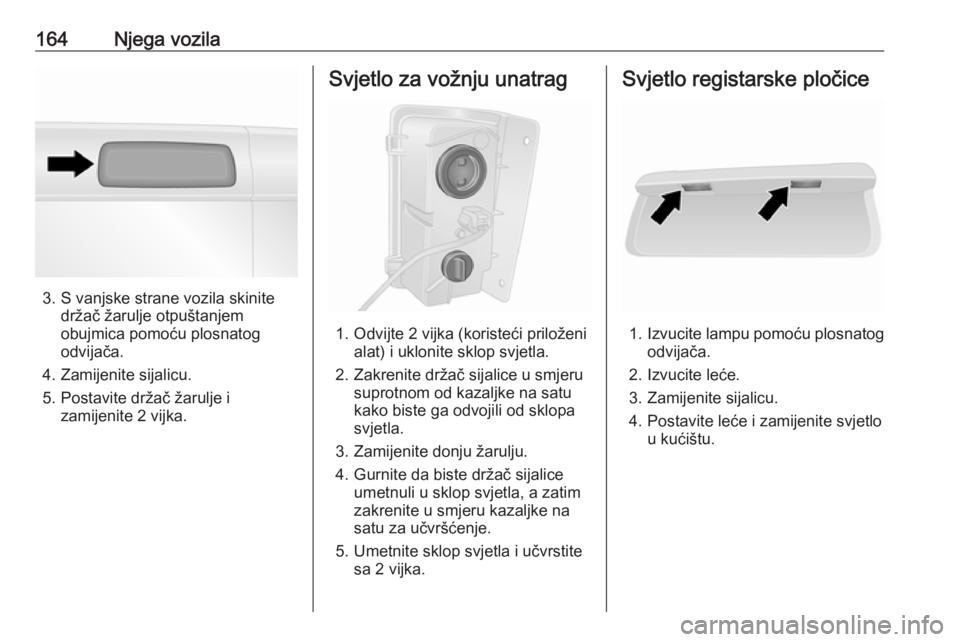

164Njega vozila
3. S vanjske strane vozila skinitedržač žarulje otpuštanjem
obujmica pomoću plosnatog odvijača.
4. Zamijenite sijalicu.
5. Postavite držač žarulje i zamijenite 2 vijka.
Svjetlo za vožnju unatrag
1. Odvijte 2 vijka (koristeći priloženialat) i uklonite sklop svjetla.
2. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
3. Zamijenite donju žarulju.
4. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
5. Umetnite sklop svjetla i učvrstite sa 2 vijka.
Svjetlo registarske pločice
1.Izvucite lampu pomoću plosnatog
odvijača.
2. Izvucite leće.
3. Zamijenite sijalicu.
4. Postavite leće i zamijenite svjetlo u kućištu.

Njega vozila165Stražnje svjetlo za maglu
1. Odvijte 2 vijka (koristeći priloženialat) i uklonite sklop svjetla.
2. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
3. Zamijenite gornju žarulju.
4. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
5. Umetnite sklop svjetla i učvrstite sa 2 vijka.
Unutarnja svjetla
Prednja i stražnja svjetla u kabini
1. Oslobodite sklop leće od kopči i klina za spajanje pomoću
odvijača s plosnatim vrhom.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Svjetlo prtljažnika
1. Oslobodite sklop leće od kopči pomoću odvijača s plosnatim
vrhom.
2. Skinite stražnji poklopac sklopa svjetla.
3. Zamijenite sijalicu.
4. Postavite stražnji poklopac i sklop
svjetala.

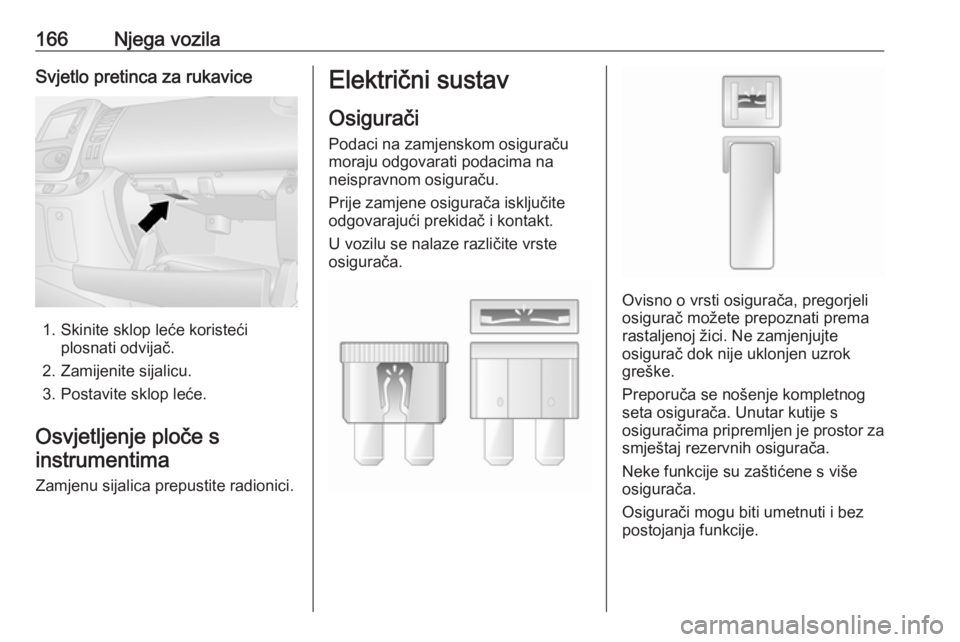

166Njega vozilaSvjetlo pretinca za rukavice
1. Skinite sklop leće koristećiplosnati odvijač.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite radionici.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Unutar kutije s
osiguračima pripremljen je prostor za smještaj rezervnih osigurača.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
