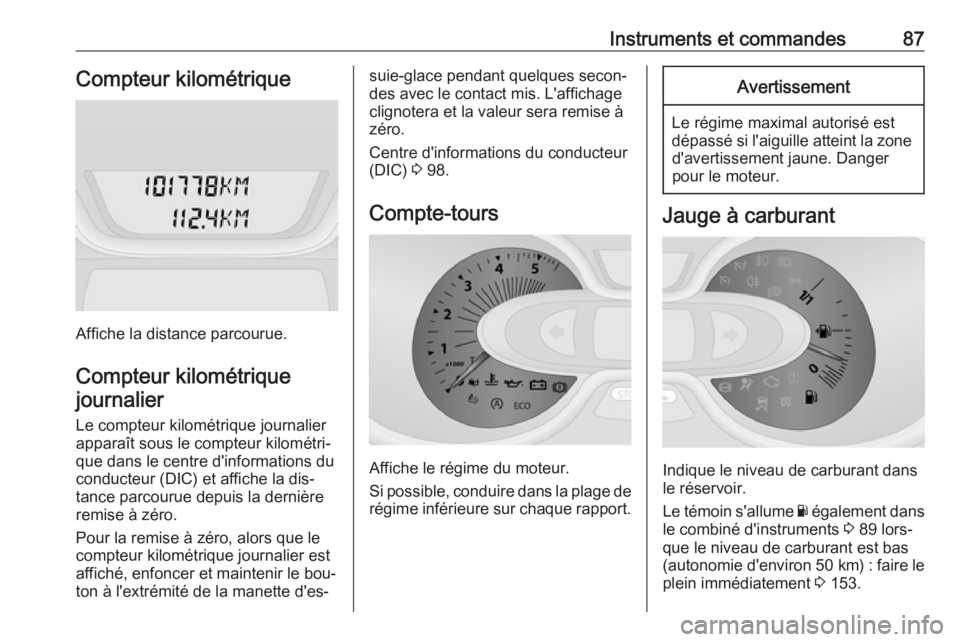

Instruments et commandes87Compteur kilométrique
Affiche la distance parcourue.
Compteur kilométrique journalier
Le compteur kilométrique journalier
apparaît sous le compteur kilométri‐ que dans le centre d'informations duconducteur (DIC) et affiche la dis‐
tance parcourue depuis la dernière
remise à zéro.
Pour la remise à zéro, alors que le
compteur kilométrique journalier est
affiché, enfoncer et maintenir le bou‐ ton à l'extrémité de la manette d'es‐
suie-glace pendant quelques secon‐
des avec le contact mis. L'affichage
clignotera et la valeur sera remise à
zéro.
Centre d'informations du conducteur
(DIC) 3 98.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement jaune. Danger
pour le moteur.
Jauge à carburant
Indique le niveau de carburant dans
le réservoir.
Le témoin s'allume Y également dans
le combiné d'instruments 3 89 lors‐
que le niveau de carburant est bas
(autonomie d'environ 50 km) : faire le
plein immédiatement 3 153.

88Instruments et commandesNe jamais rouler jusqu'à ce que le ré‐
servoir soit vide.
Purge du système d'alimentation en
gazole (diesel) 3 165.
Remarque
Pour assurer l'affichage correct du
niveau de carburant, le contact doit
être coupé avant de faire le plein.
Éviter l'ajout de faibles quantités de
carburant (par ex. moins de 5 litres)
pour assurer une indication précise.
En raison du reste de carburant pré‐
sent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité nominale indiquée pour le réser‐
voir de carburant.Indicateur d'économie de
carburant
L'indicateur d'économie de carburant
fournit un calcul instantané de la con‐
sommation de carburant en fonction
du style de conduite actuelle.
L'indicateur utilise des couleurs pour
indiquer la consommation actuelle de carburant :
Vert:la meilleure économie de
carburant est atteinteJaune:le style de conduite est trop
agressifOrange:économie de carburant
moins efficaceL'indicateur d'économie de carburant
est activé par défaut. Il peut être dés‐
activé via le système d'infodivertisse‐ ment. Se reporter au manuel du sys‐
tème d'infodivertissement pour de
plus amples informations.
Affichage de service Quand le contact est mis, la distance
restante avant le prochain entretien
peut s'afficher brièvement au centre
d'informations du conducteur (DIC).
Basé sur les conditions de conduite,
l'intervalle auquel un entretien sera
signalé peut considérablement varier.
La distance avant l'affichage du mes‐
sage d'entretien peut également s'af‐ ficher en appuyant sur la touche de
l'extrémité de la manette d'essuie- glace pendant 5 secondes environ.
Quand la distance restante avant le
prochain entretien est inférieure à
1 500 km ou 1 mois, un message s'af‐ fiche dans le DIC.
Quand la distance atteint 0 km ou que
la date d'entretien est atteinte, le té‐
moin F s'allume respectivement dans

Instruments et commandes89le combiné d'instruments et le DIC et
un message correspondant s'affiche
dans le DIC.
Le véhicule doit subir un entretien.
Prendre contact avec un atelier.
Réinitialisation de l'affichage de
service
Après un entretien, réinitialiser l'affi‐
chage de service :
Sélectionner la distance avant l'affi‐ chage du message d'entretien dans
le DIC. Maintenir enfoncée la touche
de l'extrémité de la manette d'essuie-
glace pendant 10 secondes environ.
Ordinateur de bord 3 100.
Centre d'informations du conducteur (DIC) 3 98.
Informations sur le service 3 197.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La des‐
cription s’applique à toutes les ver‐
sions d’instruments.
Selon l'équipement, la position des
témoins peut varier.Lors de la mise du contact, la plupart
des témoins s'allument brièvement
pour effectuer un test de fonctionne‐
ment.
Signification des couleurs des té‐ moins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche

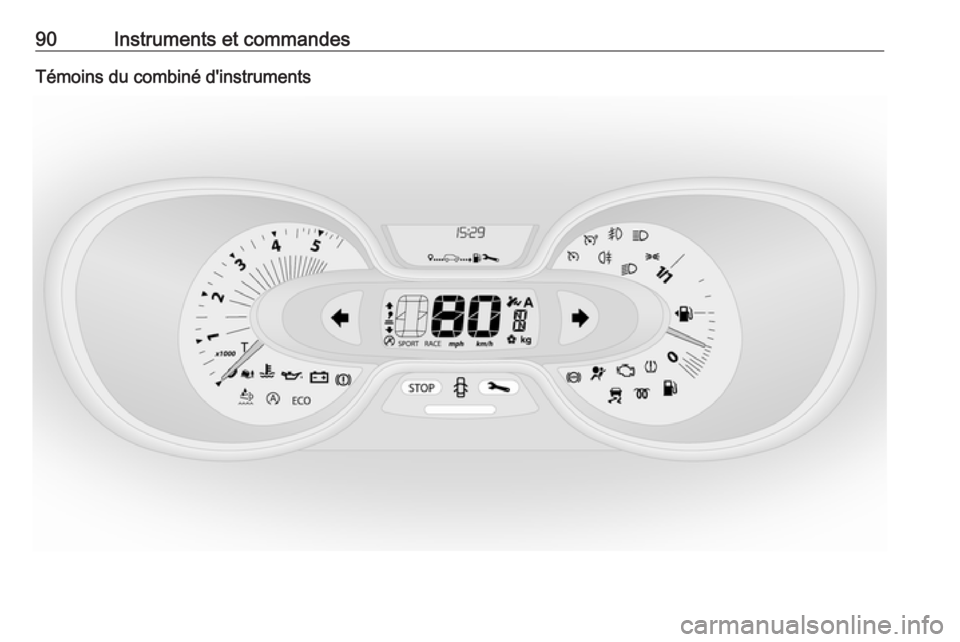

90Instruments et commandesTémoins du combiné d'instruments

Instruments et commandes91Témoins de la console de toit
Vue d'ensemble
OClignotant 3 92XRappel de ceinture de
sécurité 3 92vAirbags et rétracteurs de
ceinture 3 92Ó Activa‐
tionActivation d'airbag
3 92* Désac‐
tivationDésactivation d'airbag
3 92pSystème de charge
3 93ZTémoin de dysfonction‐
nement 3 93FProchain entretien du
véhicule 3 93CArrêter le moteur 3 94RSystème de freinage
3 94uAntiblocage de sécurité
(ABS) 3 94k jPassage au rapport
supérieur, passage au
rapport inférieur 3 94RElectronic Stability
Program 3 94ØElectronic Stability
Program arrêté 3 95WTempérature de liquide
de refroidissement du
moteur 3 95!Préchauffage 3 95YAdBlue 3 95wSystème de surveillance
de la pression des pneus 3 96IPression de l'huile
moteur 3 96ECOMode d'économie de
carburant 3 96YNiveau bas de carburant
3 97DAutostop 3 97\Autostop bloqué 3 979Éclairage extérieur
3 978Éclairage extérieur
3 97CFeux de route 3 97>Antibrouillard 3 97øFeu antibrouillard arrière
3 97

92Instruments et commandesmRégulateur de vitesse
3 97ULimiteur de vitesse
3 97&Tachygraphe 3 97yPorte ouverte 3 97
Clignotant
O clignote en vert.
Clignote lorsque les clignotants ou les feux de détresse sont allumés.
Clignotement rapidement : défail‐
lance d'une ampoule de clignotant ou du fusible associé.
Un signal sonore peut être entendu
quand les clignotants fonctionnent.
Remplacement des ampoules
3 167.
Fusibles 3 172.
Clignotants 3 107.
Rappel de ceinture de sécurité
X s’allume ou clignote en rouge.
Si la ceinture de sécurité n'est pas
bouclée, le témoin X clignote dès que
la vitesse du véhicule dépasse
16 km/h environ. Un signal sonore re‐
tentit également pendant une durée
pouvant atteindre 2 minutes.
Si la ceinture de sécurité est atta‐
chée, le témoin s'éteint.
Remarque
Des objets lourds sur les sièges
avant peuvent causer l'éclairement
du témoin X. Retirer l'objet du siège
ou fixer la ceinture de sécurité.9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Ceintures de sécurité à trois points
3 54.
Airbags et rétracteurs de
ceinture
v s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'il ne s'allume pas ou s'il s'allume en
roulant, le rétracteur de ceinture ou le système d'airbags présente une dé‐
faillance. Les airbags et les rétrac‐
teurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou air‐
bags déclenchés sont signalés par le
témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, système d'airbags 3 53, 3 57.
Désactivation d'airbag Ó ON s'allume en jaune.
L'airbag de passager avant est activé.

Instruments et commandes93*OFF s'allume en jaune.
L'airbag de passager avant est dés‐
activé 3 62.
Si les deux témoins de commande
Ó ON et *OFF sont allumés simulta‐
nément, le système est défaillant. Le
statut du système est indéterminé et
personne n'est autorisé à occuper le
siège de passager avant. Prendre im‐ médiatement contact avec un atelier.
Si allumé en même temps que v ou
F , prendre contact avec un atelier.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 57 , rétracteurs de
ceinture 3 53, désactivation d'airbag
3 62.
Système de charge
p s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Si le témoin p s'allume lorsque le
moteur du véhicule fonctionne (ac‐
compagné du témoin C et d'une son‐
nerie d'avertissement), s'arrêter et
couper le moteur.
La batterie de véhicule ne se charge pas. Le refroidissement du moteur
peut être interrompu. Le servofrein
peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les va‐
leurs des gaz d'échappement autori‐
sées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien du véhicule
F s'allume en jaune.
S'allume brièvement quand le contact
est mis.
Le témoin peut s'allumer avec d'au‐
tres témoins et un message corres‐
pondant peut s'afficher dans le centre

94Instruments et commandesd'informations du conducteur (DIC)3 98. Prendre immédiatement con‐
tact avec un atelier.
Arrêter le moteur
C s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'allume avec d'autres témoins (par
exemple, p, I et R), accompa‐
gnés d'un signal sonore d'avertisse‐ ment et d'un message correspondant dans le centre d'informations du con‐
ducteur (DIC) 3 98 : arrêter immé‐
diatement le moteur et demander l'as‐
sistance d'un atelier.
Système de freinage R s'allume en rouge.
Il s'allume après que le contact est mis, lorsque le frein de stationnement est serré 3 141 et il s'éteint lorsque
le frein de stationnement est relâché.
S'allume quand le frein de stationne‐
ment est serré si le niveau de liquide de frein est trop bas 3 163.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
L'allumage de R ainsi que du témoin
C et une sonnerie d'avertissement
indiquent une panne dans le système de freinage. Un message correspon‐dant s'affiche également sur le centre
d'informations du conducteur (DIC)
3 98. Prendre immédiatement con‐
tact avec un atelier.
Système de freinage 3 140.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
S'allume brièvement après avoir mis
le contact. Le système est opération‐
nel dès que u s’éteint.
Si le témoin u ne s'éteint pas après
quelques secondes ou s'il s'allume en roulant, l'ABS présente une défail‐
lance. Le témoin F peut également
s'allumer dans le combiné d'instru‐
ments conjointement avec un mes‐
sage correspondant dans le centre
d'informations du conducteur (DIC)
3 98. Le système de freinage reste
opérationnel mais sans régulation
ABS.
L'allumage des témoins u, F , R et
C indiquent une panne dans le sys‐
tème de freinage. Un message cor‐
respondant s'affiche dans le DIC.
Prendre immédiatement contact avec
un atelier.
Antiblocage de sécurité (ABS)
3 140.
Passage au rapport supérieur
k ou j s'allume.
Il est recommandé de changer de
rapport lors de l'illumination afin
d'améliorer l'économie de carburant.
Electronic Stability Program
R clignote ou s'allume en jaune.
S'allume brièvement quand le contact
est mis.
