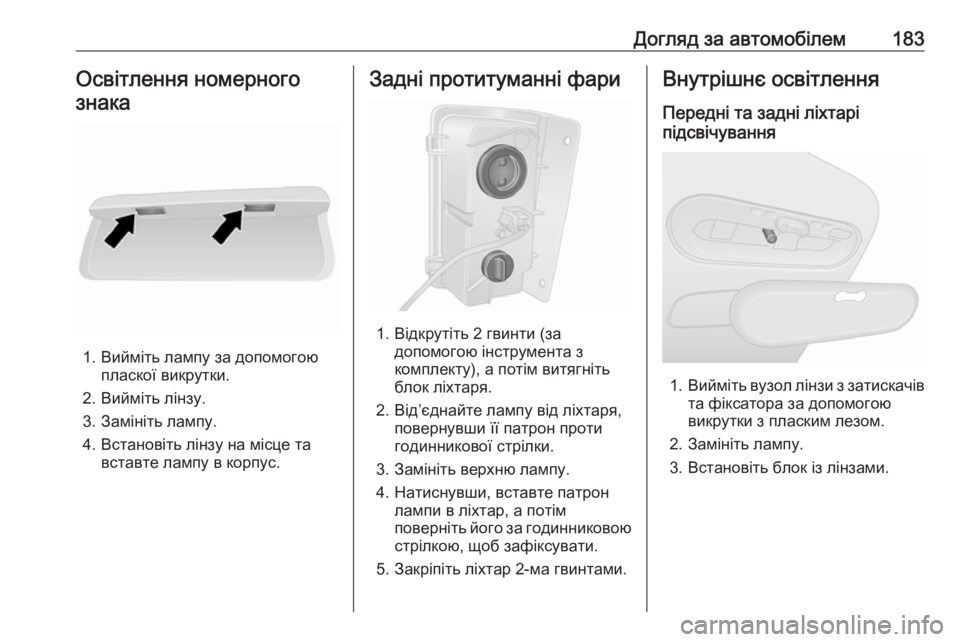

Догляд за автомобілем183Освітлення номерногознака
1. Вийміть лампу за допомогою пласкої викрутки.
2. Вийміть лінзу.
3. Замініть лампу.
4. Встановіть лінзу на місце та вставте лампу в корпус.
Задні протитуманні фари
1. Відкрутіть 2 гвинти (за допомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть верхню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.
Внутрішнє освітлення
Передні та задні ліхтарі
підсвічування
1. Вийміть вузол лінзи з затискачів
та фіксатора за допомогою
викрутки з пласким лезом.
2. Замініть лампу.
3. Встановіть блок із лінзами.

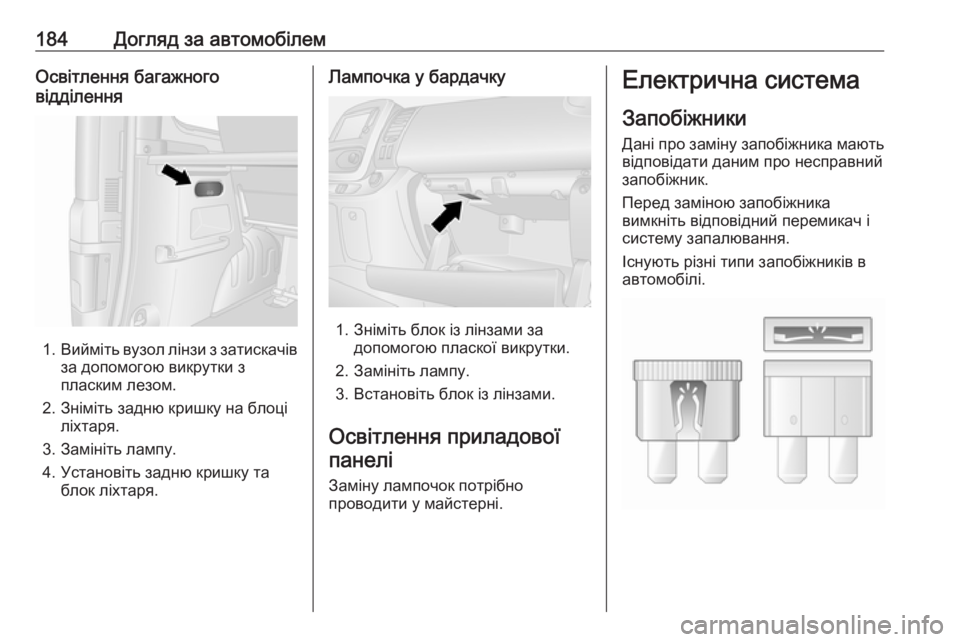

184Догляд за автомобілемОсвітлення багажного
відділення
1. Вийміть вузол лінзи з затискачів
за допомогою викрутки з
пласким лезом.
2. Зніміть задню кришку на блоці ліхтаря.
3. Замініть лампу. 4. Установіть задню кришку та блок ліхтаря.
Лампочка у бардачку
1. Зніміть блок із лінзами за допомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.
Електрична система
Запобіжники Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні типи запобіжників в
автомобілі.

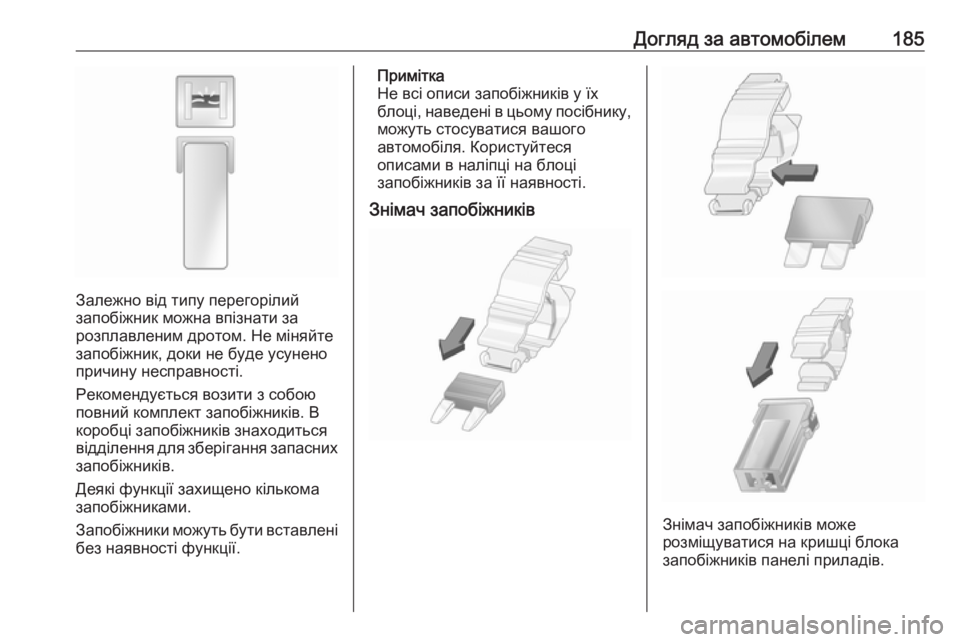

Догляд за автомобілем185
Залежно від типу перегорілий
запобіжник можна впізнати за
розплавленим дротом. Не міняйте
запобіжник, доки не буде усунено
причину несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних
запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику,
можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.
Знімач запобіжників
Знімач запобіжників може
розміщуватися на кришці блока
запобіжників панелі приладів.

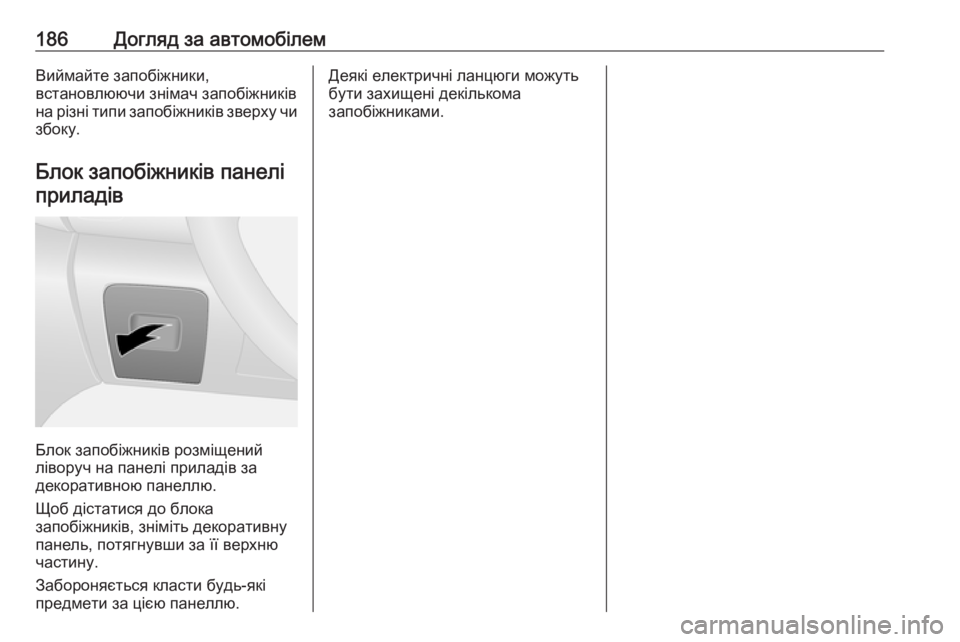

186Догляд за автомобілемВиймайте запобіжники,
встановлюючи знімач запобіжників
на різні типи запобіжників зверху чи
збоку.
Блок запобіжників панеліприладів
Блок запобіжників розміщений
ліворуч на панелі приладів за
декоративною панеллю.
Щоб дістатися до блока
запобіжників, зніміть декоративну
панель, потягнувши за її верхню
частину.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

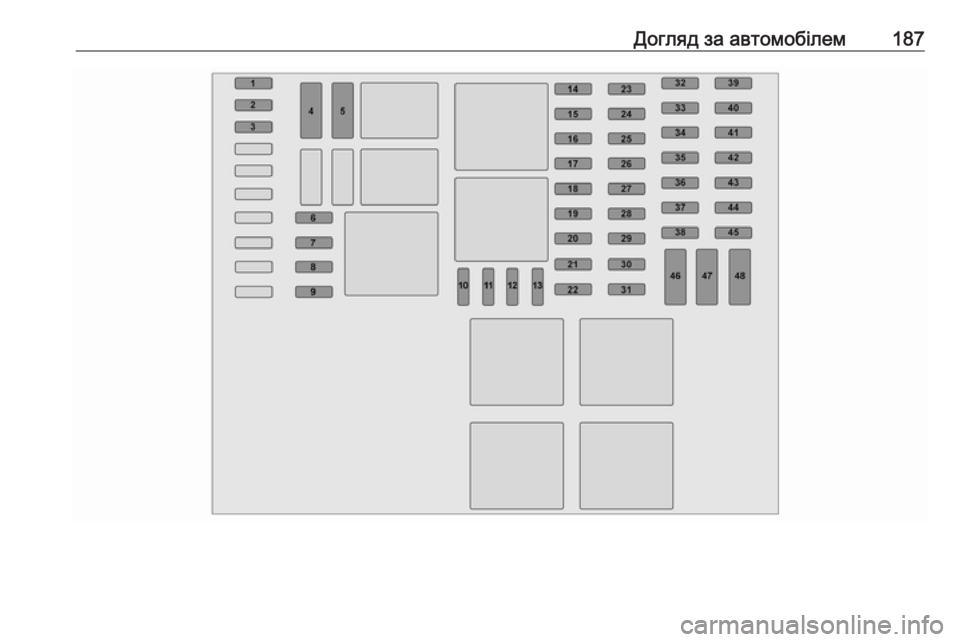

Догляд за автомобілем187

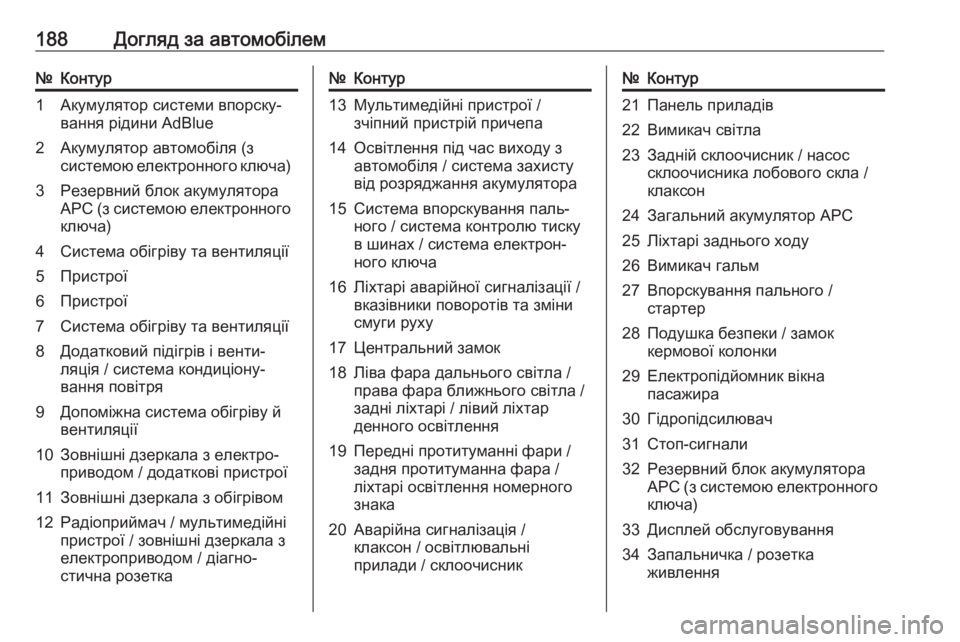

188Догляд за автомобілем№Контур1Акумулятор системи впорску‐
вання рідини AdBlue2Акумулятор автомобіля (з
системою електронного ключа)3Резервний блок акумулятора
APC (з системою електронного ключа)4Система обігріву та вентиляції5Пристрої6Пристрої7Система обігріву та вентиляції8Додатковий підігрів і венти‐
ляція / система кондиціону‐
вання повітря9Допоміжна система обігріву й
вентиляції10Зовнішні дзеркала з електро‐
приводом / додаткові пристрої11Зовнішні дзеркала з обігрівом12Радіоприймач / мультимедійні
пристрої / зовнішні дзеркала з
електроприводом / діагно‐
стична розетка№Контур13Мультимедійні пристрої /
зчіпний пристрій причепа14Освітлення під час виходу з
автомобіля / система захисту
від розряджання акумулятора15Система впорскування паль‐
ного / система контролю тиску
в шинах / система електрон‐
ного ключа16Ліхтарі аварійної сигналізації /
вказівники поворотів та зміни
смуги руху17Центральний замок18Ліва фара дальнього світла /
права фара ближнього світла /
задні ліхтарі / лівий ліхтар
денного освітлення19Передні протитуманні фари /
задня протитуманна фара /
ліхтарі освітлення номерного
знака20Аварійна сигналізація /
клаксон / освітлювальні
прилади / склоочисник№Контур21Панель приладів22Вимикач світла23Задній склоочисник / насос
склоочисника лобового скла /
клаксон24Загальний акумулятор APC25Ліхтарі заднього ходу26Вимикач гальм27Впорскування пального /
стартер28Подушка безпеки / замок
кермової колонки29Електропідйомник вікна
пасажира30Гідропідсилювач31Стоп-сигнали32Резервний блок акумулятора
APC (з системою електронного ключа)33Дисплей обслуговування34Запальничка / розетка
живлення

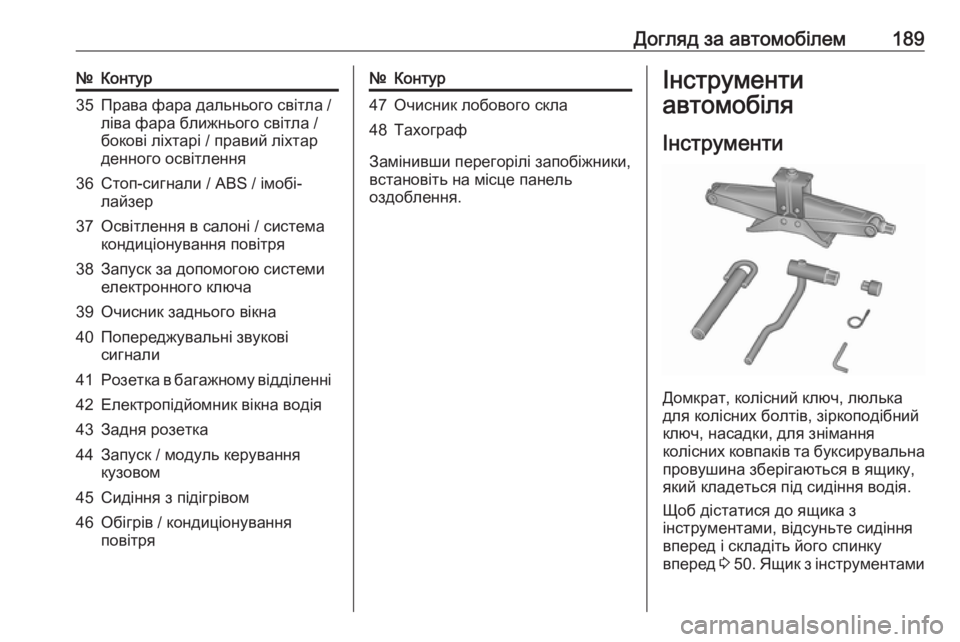

Догляд за автомобілем189№Контур35Права фара дальнього світла /
ліва фара ближнього світла /
бокові ліхтарі / правий ліхтар
денного освітлення36Стоп-сигнали / ABS / імобі‐
лайзер37Освітлення в салоні / система
кондиціонування повітря38Запуск за допомогою системи
електронного ключа39Очисник заднього вікна40Попереджувальні звукові
сигнали41Розетка в багажному відділенні42Електропідйомник вікна водія43Задня розетка44Запуск / модуль керування
кузовом45Сидіння з підігрівом46Обігрів / кондиціонування
повітря№Контур47Очисник лобового скла48Тахограф
Замінивши перегорілі запобіжники,
встановіть на місце панель
оздоблення.
Інструменти
автомобіля
Інструменти
Домкрат, колісний ключ, люлька
для колісних болтів, зіркоподібний
ключ, насадки, для знімання
колісних ковпаків та буксирувальна провушина зберігаються в ящику,
який кладеться під сидіння водія.
Щоб дістатися до ящика з
інструментами, відсуньте сидіння
вперед і складіть його спинку
вперед 3 50 . Ящик з інструментами

190Догляд за автомобілемможе бути закріплено в
нерухомому положенні крильчатою гайкою.
Заміна колеса 3 199, запасне
колесо 3 201.
Автомобілі з комплектом для
ремонту шин: Гачок для знімання
колісних ковпаків та зіркоподібний
ключ зберігаються в сумці з
комплектом для ремонту шин,
розміщеній під сидінням водія.
Набір для ремонту шин 3 196.Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу на станцію технічного
обслуговування у випадку
пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які
менше зношені.Шини
Встановлені на заводі шини відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.
Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Повідомлення про максимально
допустиму швидкість для шин може
бути розміщено в зоні видимості
водія, згідно з нормативними
документами, що діють у певних
країнах.
Позначення шин
Наприклад, 195/65 R 16 C 88 Q195:Ширина шини, мм65:Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R:Тип брекера: РадіальнийRF:Тип: RunFlat16:Діаметр колеса, дюйми
