2016.5 OPEL VIVARO B Посібник з експлуатації (in Ukrainian)

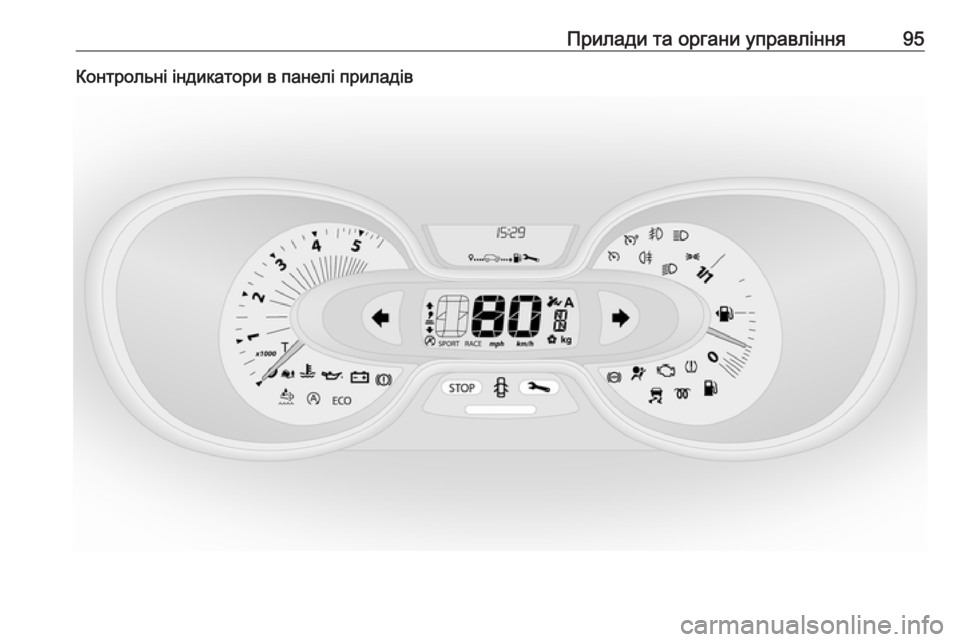

Прилади та органи управління95Контрольні індикатори в панелі приладів

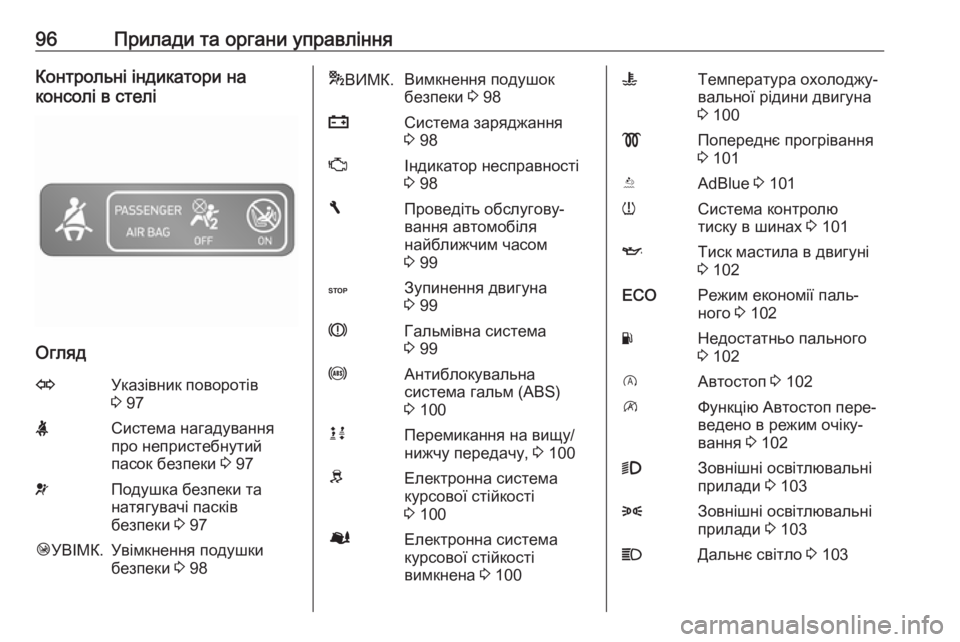

96Прилади та органи управлінняКонтрольні індикатори на
консолі в стелі
Огляд
OУказівник поворотів
3 97XСистема нагадування
про непристебнутий
пасок безпеки 3 97vПодушка безпеки та
натягувачі пасків
безпеки 3 97Ó УВІМК.Увімкнення подушки
безпеки 3 98* ВИМК.Вимкнення подушок
безпеки 3 98pСистема заряджання
3 98ZІндикатор несправності
3 98FПроведіть обслугову‐
вання автомобіля
найближчим часом
3 99CЗупинення двигуна
3 99RГальмівна система
3 99uАнтиблокувальна
система гальм (ABS)
3 100kjПеремикання на вищу/
нижчу передачу, 3 100RЕлектронна система
курсової стійкості
3 100ØЕлектронна система
курсової стійкості
вимкнена 3 100WТемпература охолоджу‐
вальної рідини двигуна
3 100!Попереднє прогрівання
3 101YAdBlue 3 101wСистема контролю
тиску в шинах 3 101IТиск мастила в двигуні
3 102ECOРежим економії паль‐
ного 3 102YНедостатньо пального
3 102DАвтостоп 3 102\Функцію Автостоп пере‐
ведено в режим очіку‐
вання 3 1029Зовнішні освітлювальні
прилади 3 1038Зовнішні освітлювальні
прилади 3 103CДальнє світло 3 103

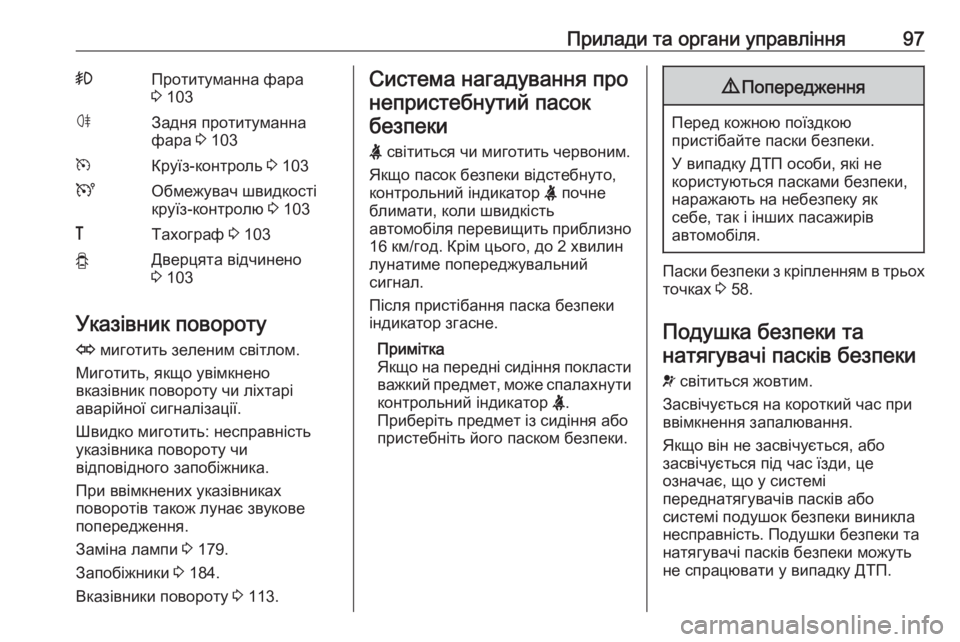

Прилади та органи управління97>Протитуманна фара
3 103øЗадня протитуманна
фара 3 103mКруїз-контроль 3 103UОбмежувач швидкості
круїз-контролю 3 103&Тахограф 3 103yДверцята відчинено
3 103
Указівник повороту
O миготить зеленим світлом.
Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження.
Заміна лампи 3 179.
Запобіжники 3 184.
Вказівники повороту 3 113.
Система нагадування про
непристебнутий пасокбезпеки
X світиться чи миготить червоним.
Якщо пасок безпеки відстебнуто, контрольний індикатор X почне
блимати, коли швидкість
автомобіля перевищить приблизно
16 км/год. Крім цього, до 2 хвилин
лунатиме попереджувальний
сигнал.
Після пристібання паска безпеки
індикатор згасне.
Примітка
Якщо на передні сидіння покласти
важкий предмет, може спалахнути
контрольний індикатор X.
Приберіть предмет із сидіння або
пристебніть його паском безпеки.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Паски безпеки з кріпленням в трьох
точках 3 58.
Подушка безпеки та натягувачі пасків безпеки
v світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Якщо він не засвічується, або
засвічується під час їзди, це
означає, що у системі
переднатягувачів пасків або
системі подушок безпеки виникла
несправність. Подушки безпеки та
натягувачі пасків безпеки можуть не спрацювати у випадку ДТП.

98Прилади та органи управлінняРозгортання натягувачів пасків
безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків безпеки, система
подушок безпеки 3 57, 3 61.
Дезактивація подушок безпеки
Ó ON засвічується жовтим світлом.
Подушку безпеки для переднього
пасажирського сидіння активовано.
* OFF засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 66.
Якщо контрольні індикатори ÓON
та *OFF світяться одночасно, це
свідчить про несправність у
системі. Стан системи визначити
неможливо, тому пасажирам не
можна сідати на переднє сидіння.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Якщо світиться разом із символом v або F, зверніться по допомогу на
станцію технічного
обслуговування.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 61,
натягувачі пасків безпеки 3 57,
вимкнення подушки безпеки 3 66.
Система зарядки
p світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо контрольний індикатор p
світиться разом із контрольним
індикатором C і одночасно лунає
попереджувальний звуковий
сигнал під час роботи двигуна,
зупиніться й заглушіть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Може бути перерване живлення сервоприводу гальм.
Зверніться по допомогу на станцію
технічного обслуговування.
Індикатор несправностіZ світиться чи блимає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.

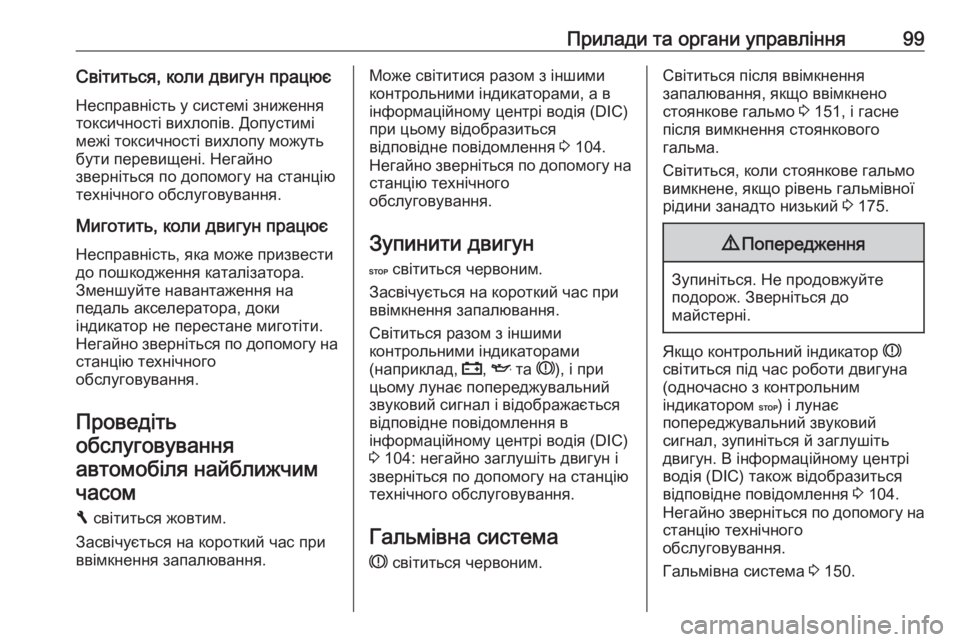

Прилади та органи управління99Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу на станцію
технічного обслуговування.
Миготить, коли двигун працює Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Проведіть
обслуговування автомобіля найближчим часом
F світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.Може світитися разом з іншими
контрольними індикаторами, а в
інформаційному центрі водія (DIC)
при цьому відобразиться
відповідне повідомлення 3 104.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Зупинити двигун
C світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться разом з іншими
контрольними індикаторами
(наприклад, p, I та R), і при
цьому лунає попереджувальний
звуковий сигнал і відображається
відповідне повідомлення в
інформаційному центрі водія (DIC)
3 104: негайно заглушіть двигун і
зверніться по допомогу на станцію
технічного обслуговування.
Гальмівна системаR світиться червоним.Світиться після ввімкнення
запалювання, якщо ввімкнено
стоянкове гальмо 3 151, і гасне
після вимкнення стоянкового
гальма.
Світиться, коли стоянкове гальмо
вимкнене, якщо рівень гальмівної
рідини занадто низький 3 175.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Якщо контрольний індикатор R
світиться під час роботи двигуна (одночасно з контрольним
індикатором C) і лунає
попереджувальний звуковий
сигнал, зупиніться й заглушіть
двигун. В інформаційному центрі
водія (DIC) також відобразиться
відповідне повідомлення 3 104.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Гальмівна система 3 150.

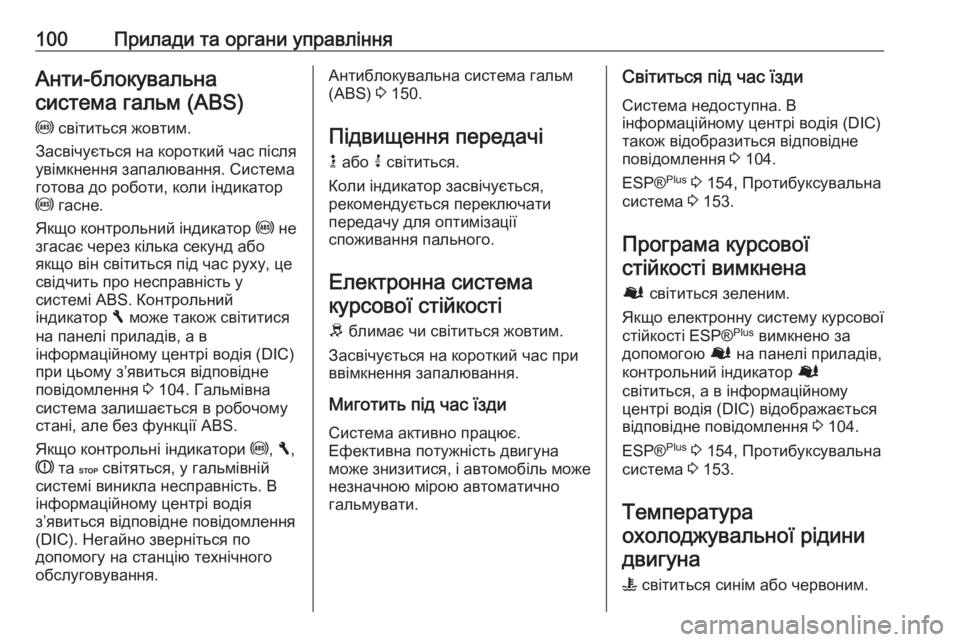

100Прилади та органи управлінняАнти-блокувальнасистема гальм (ABS)
u світиться жовтим.
Засвічується на короткий час після
увімкнення запалювання. Система
готова до роботи, коли індикатор
u гасне.
Якщо контрольний індикатор u не
згасає через кілька секунд або
якщо він світиться під час руху, це
свідчить про несправність у
системі ABS. Контрольний
індикатор F може також світитися
на панелі приладів, а в
інформаційному центрі водія (DIC)
при цьому з’явиться відповідне
повідомлення 3 104. Гальмівна
система залишається в робочому
стані, але без функції ABS.
Якщо контрольні індикатори u, F ,
R та C світяться, у гальмівній
системі виникла несправність. В інформаційному центрі водія
з’явиться відповідне повідомлення
(DIC). Негайно зверніться по
допомогу на станцію технічного
обслуговування.Антиблокувальна система гальм
(ABS) 3 150.
Підвищення передачі
k або j світиться.
Коли індикатор засвічується, рекомендується переключати
передачу для оптимізації
споживання пального.
Електронна система курсової стійкості
R блимає чи світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Миготить під час їзди
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.Світиться під час їзди
Система недоступна. В
інформаційному центрі водія (DIC)
також відобразиться відповідне
повідомлення 3 104.
ESP® Plus
3 154, Протибуксувальна
система 3 153.
Програма курсової стійкості вимкнена
Ø світиться зеленим.
Якщо електронну систему курсової
стійкості ESP® Plus
вимкнено за
допомогою Ø на панелі приладів,
контрольний індикатор Ø
світиться, а в інформаційному
центрі водія (DIC) відображається
відповідне повідомлення 3 104.
ESP® Plus
3 154, Протибуксувальна
система 3 153.
Температура охолоджувальної рідини
двигуна
W світиться синім або червоним.

Прилади та органи управління101Після ввімкнення запалювання
протягом певного часу світиться
червоним кольором, а потім
змінюється на синій.
Світиться червоним кольором,
коли двигун працює
Зупиніться, вимкніть двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджувальної
рідини 3 173.
Якщо він є достатнім, зверніться на
станцію технічного
обслуговування.
Продовжувати рух можна після
того, як контрольний індикатор
засвітиться синім кольором.
Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
AdBlue
Y світиться жовтим.
Низький рівень AdBlue. Негайно
долийте рідину AdBlue, щоб
система не перешкоджали запуску
двигуна.
Світиться разом із контрольним
індикатором F, вказуючи на
несправність у системі або слугує
попередженням про те, що запуск
двигуна стане неможливим, коли
автомобіль проїде певну відстань.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
В інформаційному центрі водія
(DIC) відобразиться відповідне
повідомлення 3 104.
Залишок рідини AdBlue у відсотках можна також переглянути,
послідовно натискаючи кнопку на
кінці важеля керування
склоочисником. Бортовий
комп'ютер 3 106.
AdBlue 3 144.Система контролю тиску в
шинах
w світиться чи миготить жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться
Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 99, а в інформаційному
центрі водія відображається
відповідне повідомлення.
Блимає Несправність у системі. Після
певної паузи контрольний
індикатор світитиметься постійно.
Зверніться на станцію технічного
обслуговування.
Якщо встановлено колесо без
датчика тиску (наприклад,
запасного колеса), світяться
контрольні індикатори w та A

102Прилади та органи управління3 99, а в інформаційному центрі
водія відображається відповідне
повідомлення.
Система контролю тиску в шинах
(TPMS) 3 192.
Тиск мастила в двигуні
I світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працюєЯкщо світиться контрольний
індикатор I разом із контрольним
індикатором C і одночасно лунає
попереджувальний звуковий
сигнал під час роботи двигуна,
зупиніться й заглушіть двигун.Обережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу (або встановіть важіль
селектора в положення N).
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалювання.9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
Не виймайте ключ із замка
запалення, доки автомобіль не
зупиниться на місці, оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень мастила, перш ніж звертатися по допомогу на
станцію технічного обслуговування
3 171.
Режим заощадження
пального
Символ ECO світиться зеленим
кольором, коли режим ECO
ввімкнено для зменшення витрати
пального.
Режим ECO, їзда в економному
режимі 3 133.
Низький рівень пального
Y світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли рівень пального в
паливному баку низький (для
подолання відстані приблизно
50 км). Якомога швидше заправте
автомобіль 3 164.
Каталітичний нейтралізатор 3 143.
Прокачування системи дизельного
пального 3 177.
Автостоп
D - світиться, коли двигун
перебуває в стані "Автостоп".
