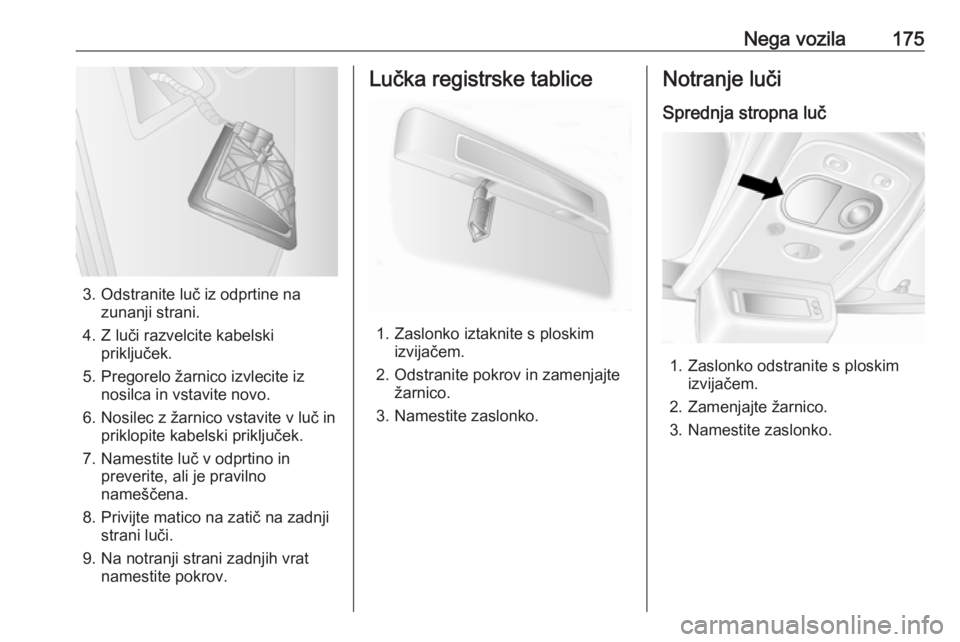

Nega vozila175
3. Odstranite luč iz odprtine nazunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Pregorelo žarnico izvlecite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v luč in priklopite kabelski priključek.
7. Namestite luč v odprtino in preverite, ali je pravilno
nameščena.
8. Privijte matico na zatič na zadnji strani luči.
9. Na notranji strani zadnjih vrat namestite pokrov.
Lučka registrske tablice
1. Zaslonko iztaknite s ploskim izvijačem.
2. Odstranite pokrov in zamenjajte žarnico.
3. Namestite zaslonko.
Notranje luči
Sprednja stropna luč
1. Zaslonko odstranite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Namestite zaslonko.

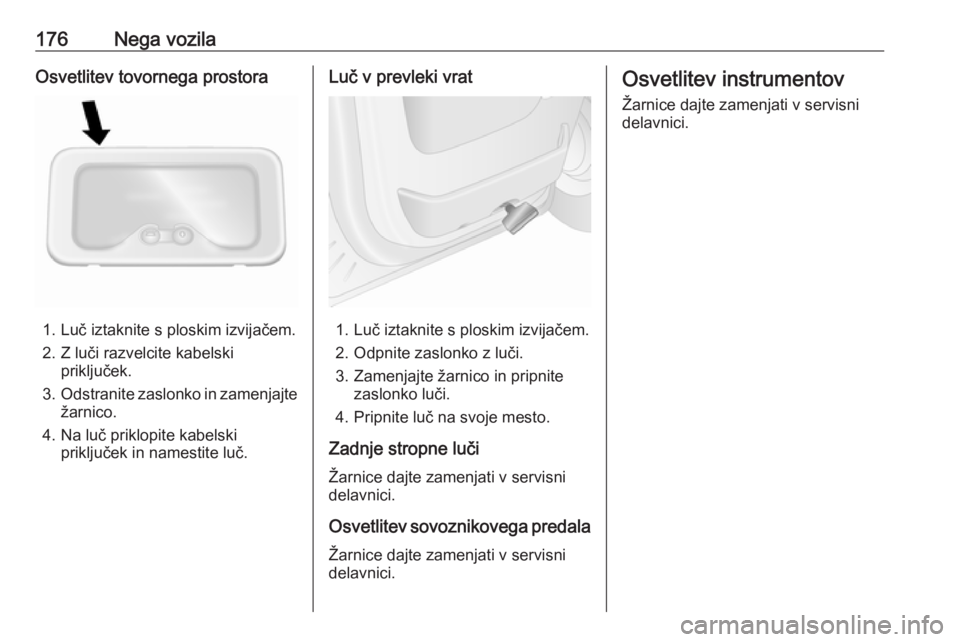

176Nega vozilaOsvetlitev tovornega prostora
1. Luč iztaknite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Na luč priklopite kabelski priključek in namestite luč.
Luč v prevleki vrat
1. Luč iztaknite s ploskim izvijačem.
2. Odpnite zaslonko z luči.
3. Zamenjajte žarnico in pripnite zaslonko luči.
4. Pripnite luč na svoje mesto.
Zadnje stropne luči Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev sovoznikovega predala Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.

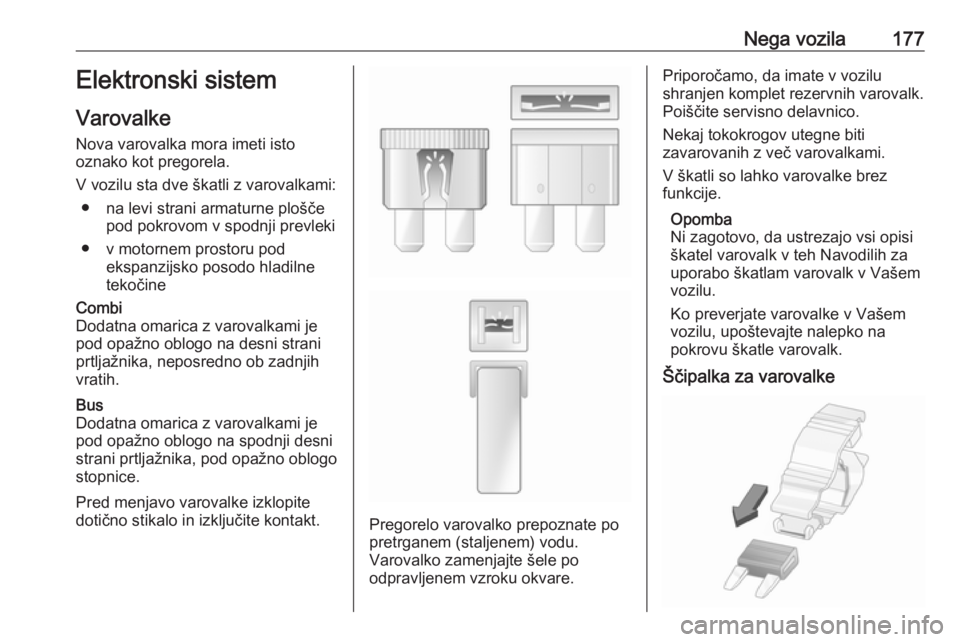

Nega vozila177Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● na levi strani armaturne plošče pod pokrovom v spodnji prevleki
● v motornem prostoru pod ekspanzijsko posodo hladilne
tekočineCombi
Dodatna omarica z varovalkami je
pod opažno oblogo na desni strani
prtljažnika, neposredno ob zadnjih
vratih.Bus
Dodatna omarica z varovalkami je
pod opažno oblogo na spodnji desni
strani prtljažnika, pod opažno oblogo
stopnice.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Poiščite servisno delavnico.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.
Ščipalka za varovalke

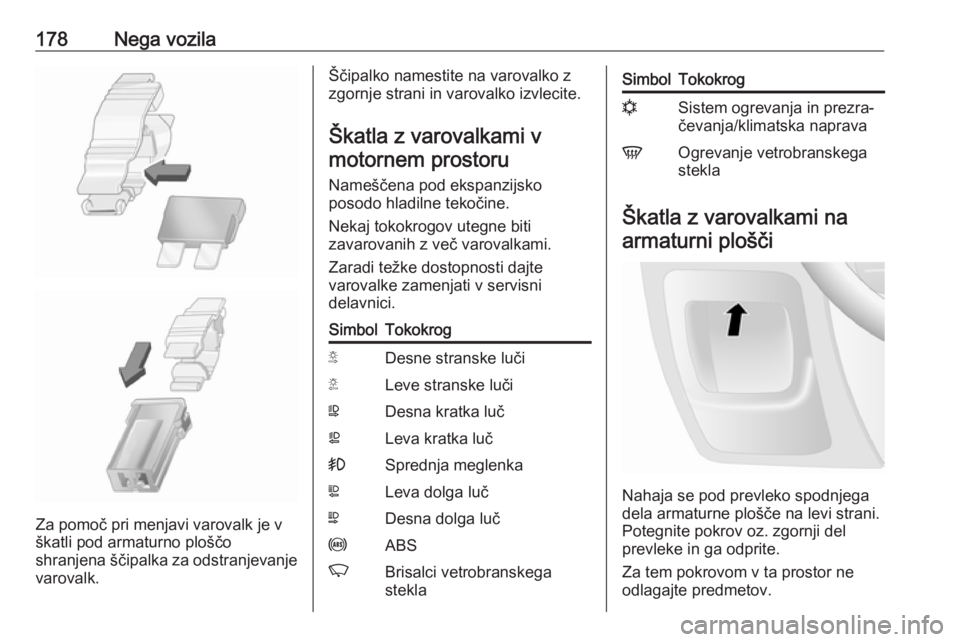

178Nega vozila
Za pomoč pri menjavi varovalk je v
škatli pod armaturno ploščo
shranjena ščipalka za odstranjevanje
varovalk.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami vmotornem prostoru
Nameščena pod ekspanzijsko
posodo hladilne tekočine.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
Zaradi težke dostopnosti dajte
varovalke zamenjati v servisni
delavnici.SimbolTokokrogSDesne stranske lučiTLeve stranske lučiWDesna kratka lučaLeva kratka luč>Sprednja meglenkaLLeva dolga lučNDesna dolga lučuABSKBrisalci vetrobranskega
steklaSimbolTokokrognSistem ogrevanja in prezra‐
čevanja/klimatska napravaVOgrevanje vetrobranskega
stekla
Škatla z varovalkami na
armaturni plošči
Nahaja se pod prevleko spodnjega
dela armaturne plošče na levi strani.
Potegnite pokrov oz. zgornji del
prevleke in ga odprite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.

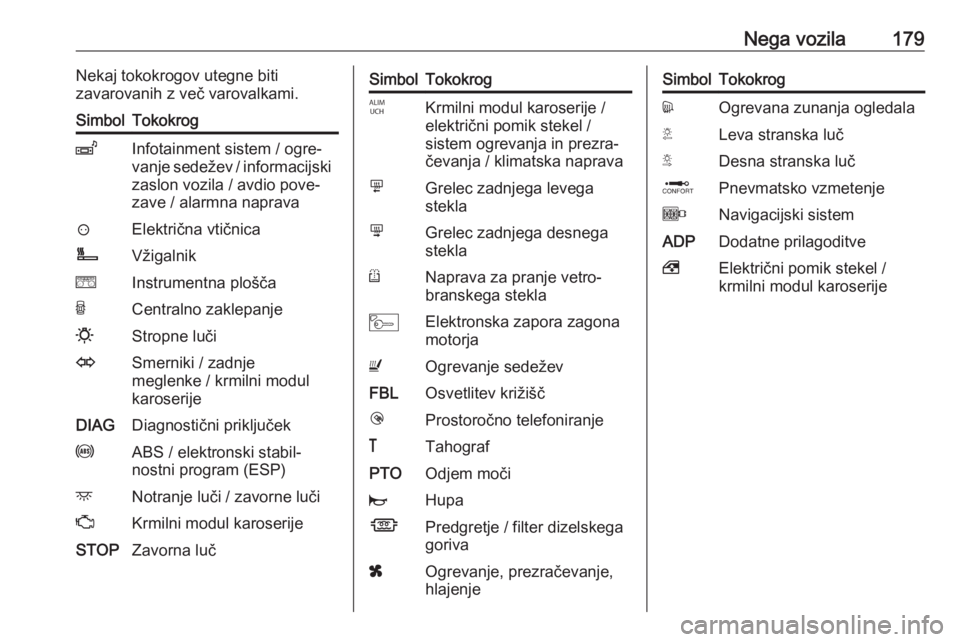

Nega vozila179Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.SimbolTokokrogZInfotainment sistem / ogre‐
vanje sedežev / informacijski
zaslon vozila / avdio pove‐
zave / alarmna naprava?Električna vtičnicaÌVžigalnikeInstrumentna ploščaUCentralno zaklepanje0Stropne lučiOSmerniki / zadnje
meglenke / krmilni modul
karoserijeDIAGDiagnostični priključekuABS / elektronski stabil‐
nostni program (ESP)dNotranje luči / zavorne lučiZKrmilni modul karoserijeSTOPZavorna lučSimbolTokokrogIKrmilni modul karoserije /
električni pomik stekel /
sistem ogrevanja in prezra‐
čevanja / klimatska napravamGrelec zadnjega levega
steklanGrelec zadnjega desnega
steklaRNaprava za pranje vetro‐
branskega steklaMElektronska zapora zagona
motorjaUOgrevanje sedeževFBLOsvetlitev križiščlProstoročno telefoniranje&TahografPTOOdjem močijHupaÍPredgretje / filter dizelskega
gorivaxOgrevanje, prezračevanje,
hlajenjeSimbolTokokrogdOgrevana zunanja ogledalaTLeva stranska lučSDesna stranska lučQPnevmatsko vzmetenjeONavigacijski sistemADPDodatne prilagoditve,Električni pomik stekel /
krmilni modul karoserije

180Nega vozilaŠkatla z varovalkami vprtljažniku
Combi
Nahaja se pod opažno oblogo na
desni strani prtljažnika, neposredno
ob zadnjih vratih.
S primernim orodjem, npr. s ploskim
izvijačem, odpnite opažno oblogo na
3 mestih, ki so prikazana na ilustraciji, in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Št.Tokokrog1Hitrost 3: dodatni uparjalnik2Hitrost 2: dodatni uparjalnik3Hitrost 1: dodatni uparjalnikBus
Nahaja se za opažno oblogo stopnice na spodnji desni strani prtljažnika.
S primernim orodjem, npr. s ploskim
izvijačem, odpnite opažno oblogo na
3 mestih, ki so prikazana na ilustraciji, in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.

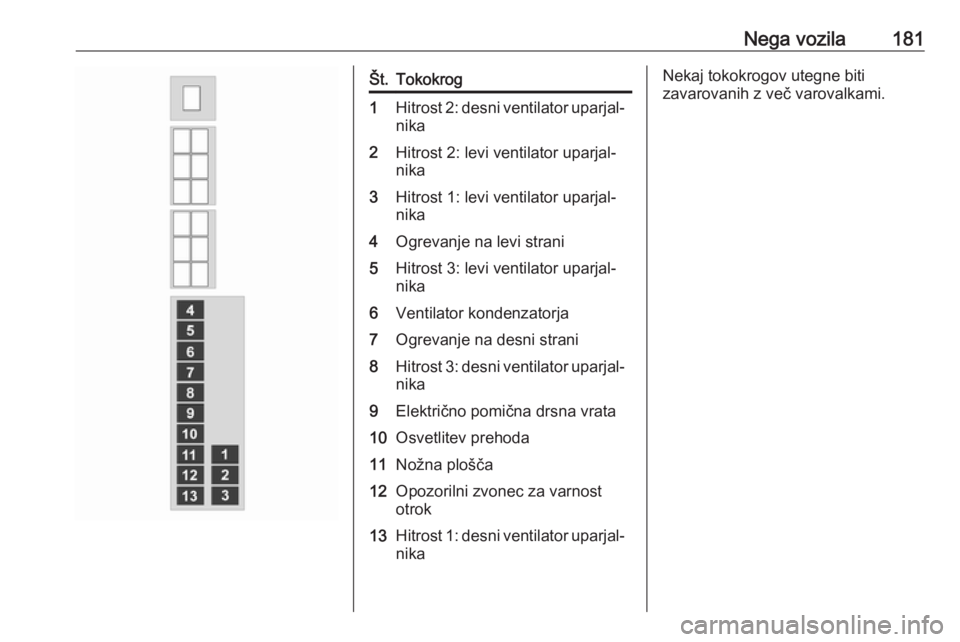

Nega vozila181Št.Tokokrog1Hitrost 2: desni ventilator uparjal‐
nika2Hitrost 2: levi ventilator uparjal‐
nika3Hitrost 1: levi ventilator uparjal‐
nika4Ogrevanje na levi strani5Hitrost 3: levi ventilator uparjal‐
nika6Ventilator kondenzatorja7Ogrevanje na desni strani8Hitrost 3: desni ventilator uparjal‐ nika9Električno pomična drsna vrata10Osvetlitev prehoda11Nožna plošča12Opozorilni zvonec za varnost
otrok13Hitrost 1: desni ventilator uparjal‐
nikaNekaj tokokrogov utegne biti
zavarovanih z več varovalkami.

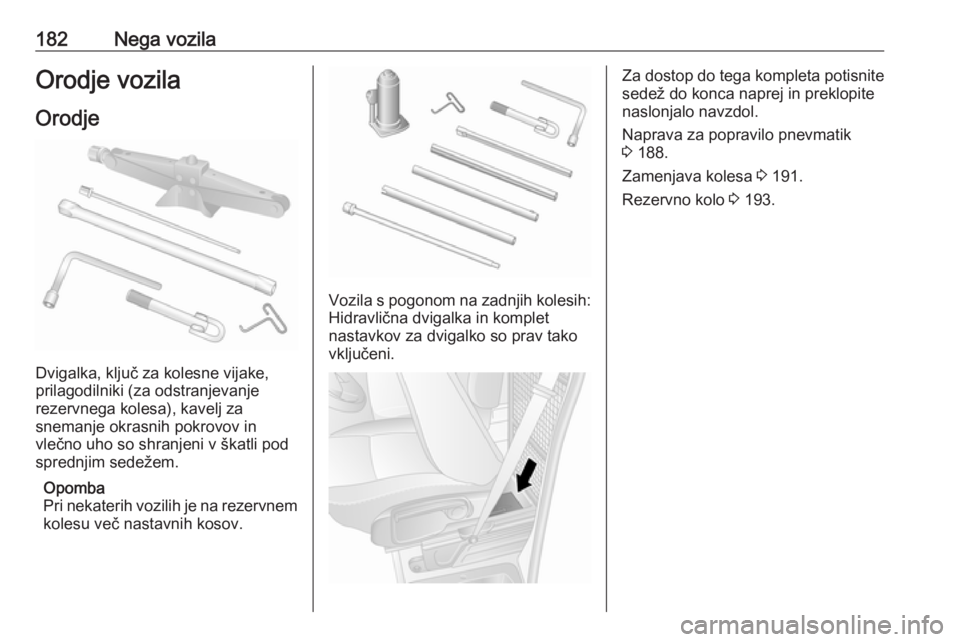

182Nega vozilaOrodje vozilaOrodje
Dvigalka, ključ za kolesne vijake,
prilagodilniki (za odstranjevanje
rezervnega kolesa), kavelj za
snemanje okrasnih pokrovov in
vlečno uho so shranjeni v škatli pod
sprednjim sedežem.
Opomba
Pri nekaterih vozilih je na rezervnem
kolesu več nastavnih kosov.
Vozila s pogonom na zadnjih kolesih: Hidravlična dvigalka in komplet
nastavkov za dvigalko so prav tako vključeni.
Za dostop do tega kompleta potisnite
sedež do konca naprej in preklopite
naslonjalo navzdol.
Naprava za popravilo pnevmatik
3 188.
Zamenjava kolesa 3 191.
Rezervno kolo 3 193.
