2016.5 OPEL MOVANO_B Uporabniški priročnik

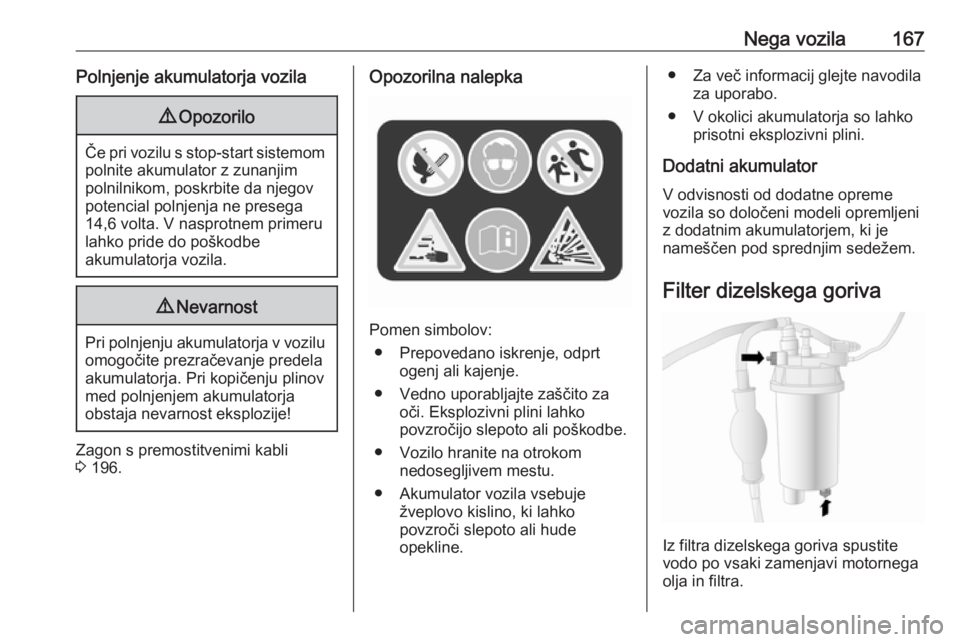

Nega vozila167Polnjenje akumulatorja vozila9Opozorilo
Če pri vozilu s stop-start sistemom
polnite akumulator z zunanjim
polnilnikom, poskrbite da njegov
potencial polnjenja ne presega
14,6 volta. V nasprotnem primeru
lahko pride do poškodbe
akumulatorja vozila.
9 Nevarnost
Pri polnjenju akumulatorja v vozilu
omogočite prezračevanje predela
akumulatorja. Pri kopičenju plinov
med polnjenjem akumulatorja
obstaja nevarnost eksplozije!
Zagon s premostitvenimi kabli
3 196.
Opozorilna nalepka
Pomen simbolov:
● Prepovedano iskrenje, odprt ogenj ali kajenje.
● Vedno uporabljajte zaščito za oči. Eksplozivni plini lahko
povzročijo slepoto ali poškodbe.
● Vozilo hranite na otrokom nedosegljivem mestu.
● Akumulator vozila vsebuje žveplovo kislino, ki lahko
povzroči slepoto ali hude
opekline.
● Za več informacij glejte navodila za uporabo.
● V okolici akumulatorja so lahko prisotni eksplozivni plini.
Dodatni akumulator V odvisnosti od dodatne opreme
vozila so določeni modeli opremljeni
z dodatnim akumulatorjem, ki je
nameščen pod sprednjim sedežem.
Filter dizelskega goriva
Iz filtra dizelskega goriva spustite
vodo po vsaki zamenjavi motornega olja in filtra.

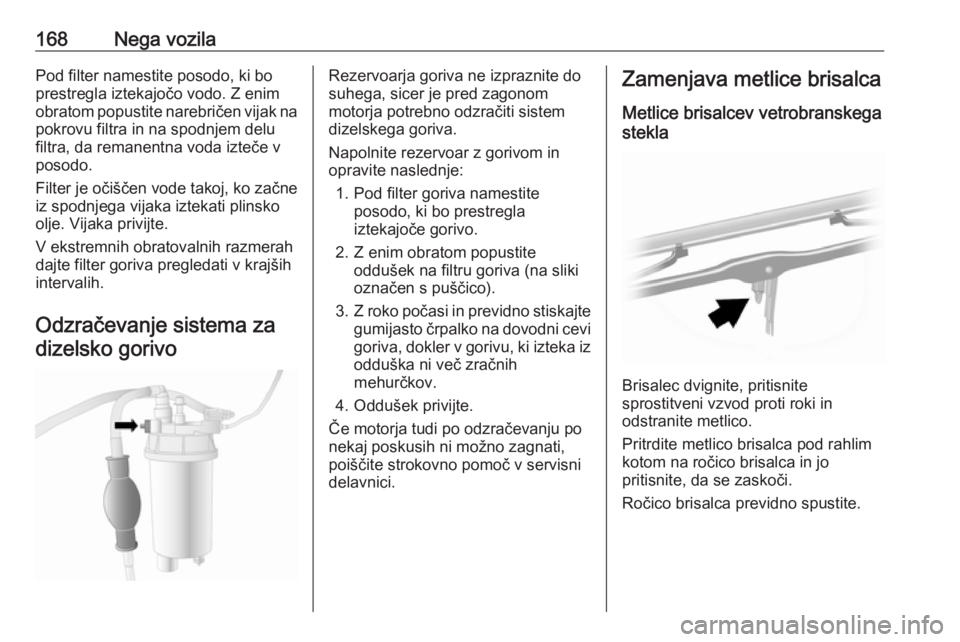

168Nega vozilaPod filter namestite posodo, ki boprestregla iztekajočo vodo. Z enim
obratom popustite narebričen vijak na
pokrovu filtra in na spodnjem delu
filtra, da remanentna voda izteče v posodo.
Filter je očiščen vode takoj, ko začne
iz spodnjega vijaka iztekati plinsko
olje. Vijaka privijte.
V ekstremnih obratovalnih razmerah
dajte filter goriva pregledati v krajših
intervalih.
Odzračevanje sistema zadizelsko gorivoRezervoarja goriva ne izpraznite do
suhega, sicer je pred zagonom
motorja potrebno odzračiti sistem
dizelskega goriva.
Napolnite rezervoar z gorivom in
opravite naslednje:
1. Pod filter goriva namestite posodo, ki bo prestregla
iztekajoče gorivo.
2. Z enim obratom popustite oddušek na filtru goriva (na sliki
označen s puščico).
3. Z roko počasi in previdno stiskajte
gumijasto črpalko na dovodni cevi
goriva, dokler v gorivu, ki izteka iz
odduška ni več zračnih
mehurčkov.
4. Oddušek privijte.
Če motorja tudi po odzračevanju po
nekaj poskusih ni možno zagnati,
poiščite strokovno pomoč v servisni
delavnici.Zamenjava metlice brisalca
Metlice brisalcev vetrobranskega
stekla
Brisalec dvignite, pritisnite
sprostitveni vzvod proti roki in
odstranite metlico.
Pritrdite metlico brisalca pod rahlim kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Ročico brisalca previdno spustite.

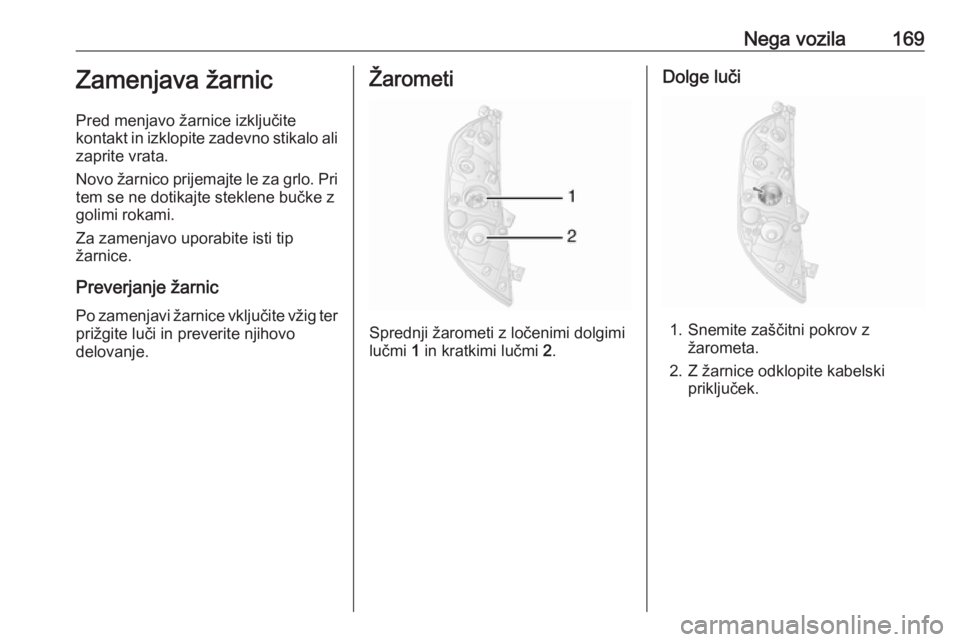

Nega vozila169Zamenjava žarnic
Pred menjavo žarnice izključite
kontakt in izklopite zadevno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Preverjanje žarnic Po zamenjavi žarnice vključite vžig terprižgite luči in preverite njihovo
delovanje.Žarometi
Sprednji žarometi z ločenimi dolgimi
lučmi 1 in kratkimi lučmi 2.

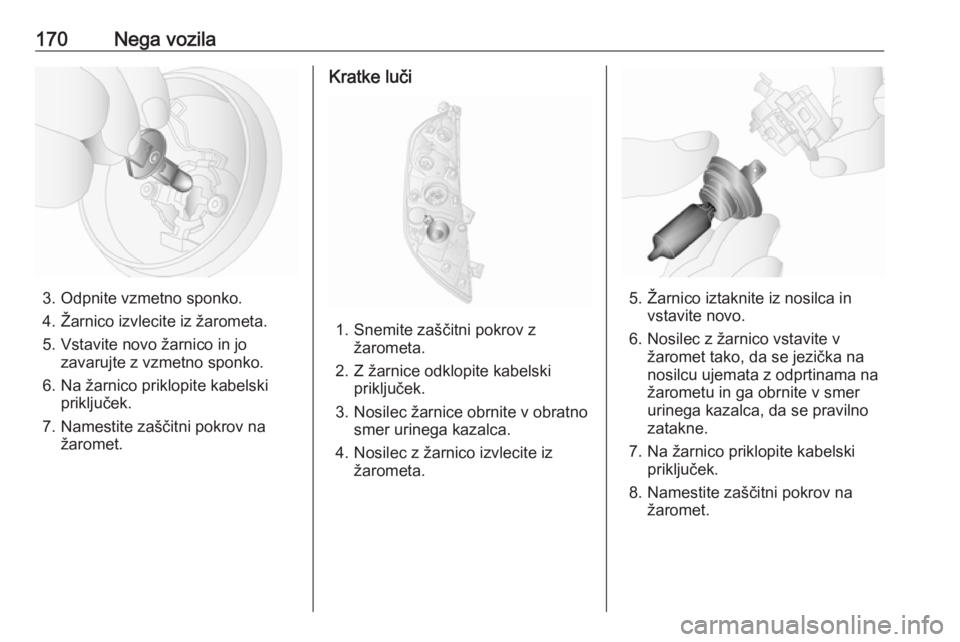

Dolge luči
1. Snemite zaščitni pokrov z
žarometa.
2. Z žarnice odklopite kabelski priključek.

170Nega vozila
3. Odpnite vzmetno sponko.
4. Žarnico izvlecite iz žarometa.
5. Vstavite novo žarnico in jo zavarujte z vzmetno sponko.
6. Na žarnico priklopite kabelski priključek.
7. Namestite zaščitni pokrov na žaromet.
Kratke luči
1. Snemite zaščitni pokrov z žarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Namestite zaščitni pokrov na žaromet.

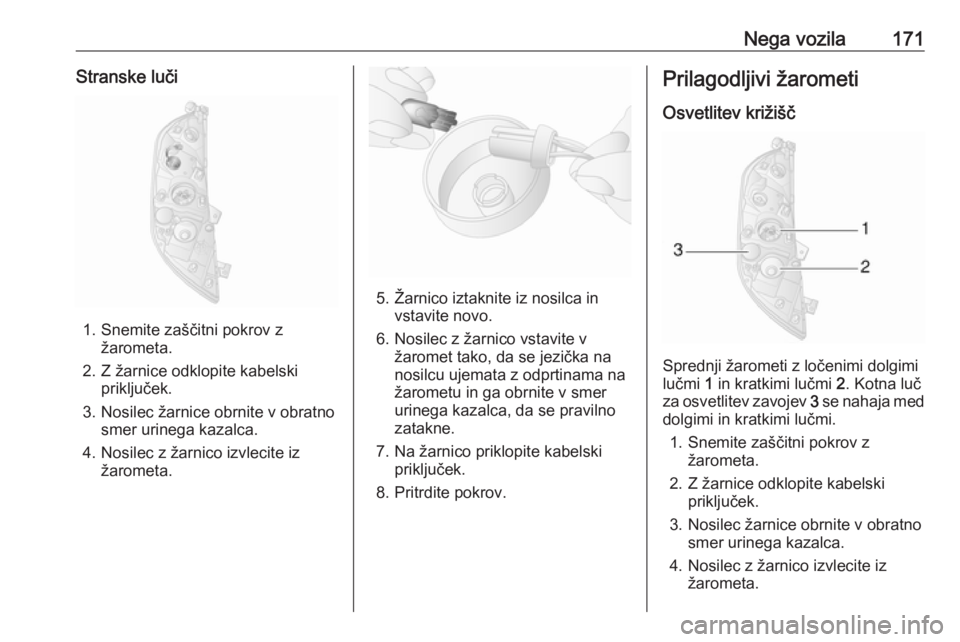

Nega vozila171Stranske luči
1. Snemite zaščitni pokrov zžarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Pritrdite pokrov.
Prilagodljivi žarometi
Osvetlitev križišč
Sprednji žarometi z ločenimi dolgimi
lučmi 1 in kratkimi lučmi 2. Kotna luč
za osvetlitev zavojev 3 se nahaja med
dolgimi in kratkimi lučmi.
1. Snemite zaščitni pokrov z žarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.

172Nega vozila

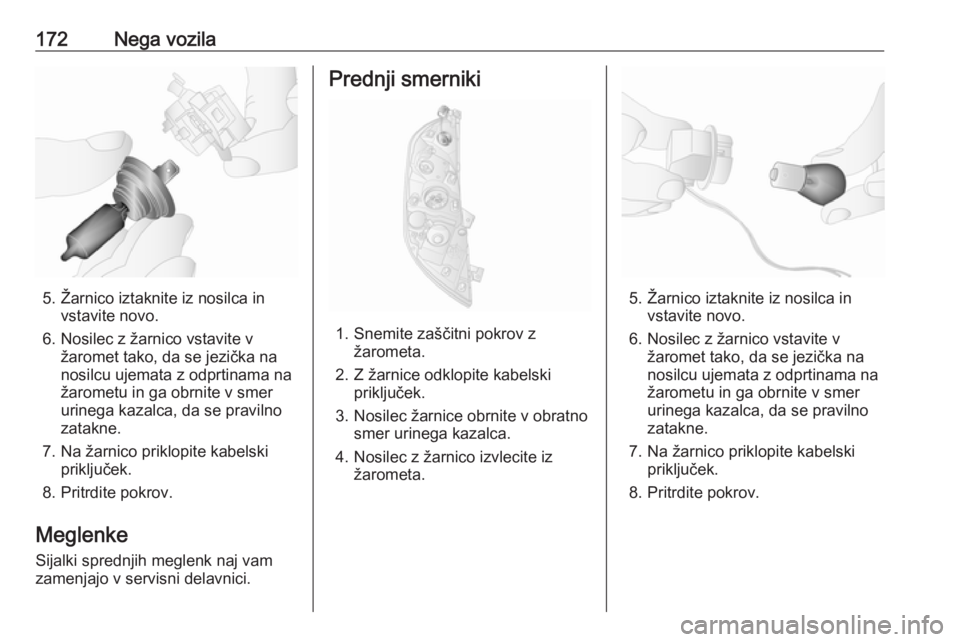

5. Žarnico iztaknite iz nosilca invstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Pritrdite pokrov.
Meglenke
Sijalki sprednjih meglenk naj vam
zamenjajo v servisni delavnici.
Prednji smerniki
1. Snemite zaščitni pokrov z žarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Pritrdite pokrov.

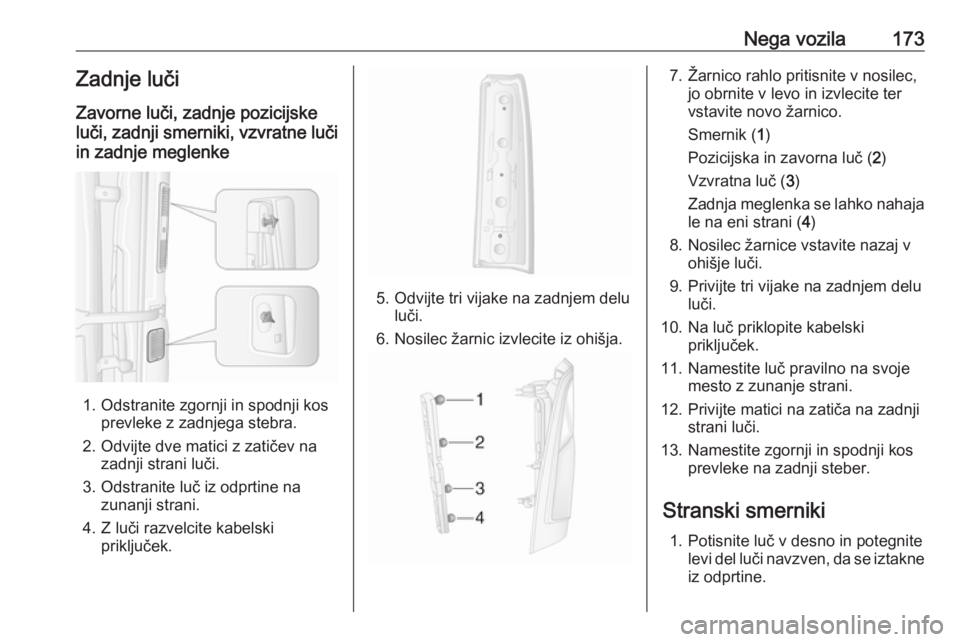

Nega vozila173Zadnje luči
Zavorne luči, zadnje pozicijske
luči, zadnji smerniki, vzvratne luči in zadnje meglenke
1. Odstranite zgornji in spodnji kos prevleke z zadnjega stebra.
2. Odvijte dve matici z zatičev na zadnji strani luči.
3. Odstranite luč iz odprtine na zunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Odvijte tri vijake na zadnjem delu luči.
6. Nosilec žarnic izvlecite iz ohišja.
7. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
Smernik ( 1)
Pozicijska in zavorna luč ( 2)
Vzvratna luč ( 3)
Zadnja meglenka se lahko nahaja
le na eni strani ( 4)
8. Nosilec žarnice vstavite nazaj v ohišje luči.
9. Privijte tri vijake na zadnjem delu luči.
10. Na luč priklopite kabelski priključek.
11. Namestite luč pravilno na svoje mesto z zunanje strani.
12. Privijte matici na zatiča na zadnji strani luči.
13. Namestite zgornji in spodnji kos prevleke na zadnji steber.
Stranski smerniki 1. Potisnite luč v desno in potegnite levi del luči navzven, da se iztakneiz odprtine.

174Nega vozila

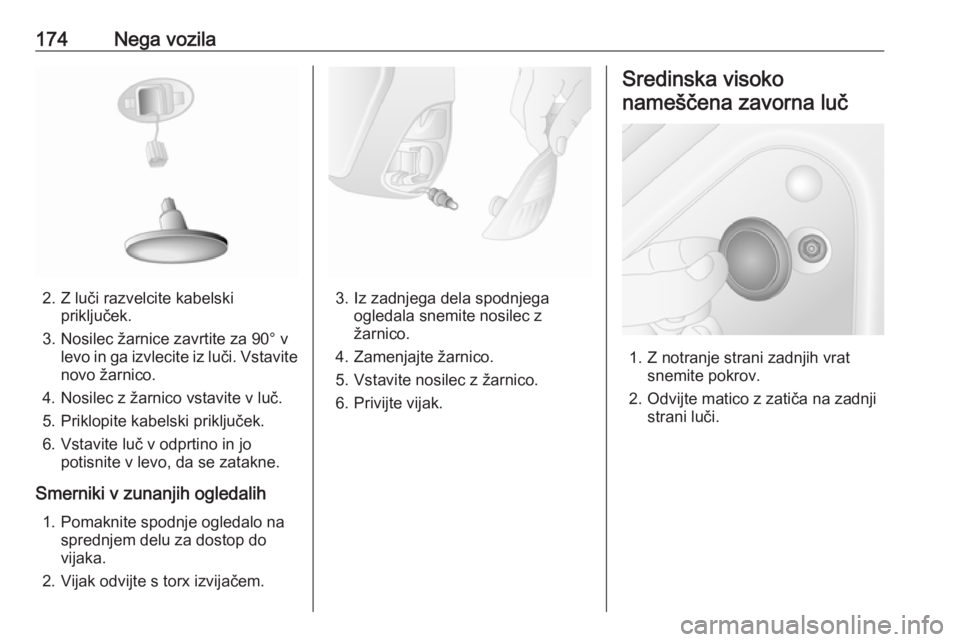

2. Z luči razvelcite kabelskipriključek.
3. Nosilec žarnice zavrtite za 90° v levo in ga izvlecite iz luči. Vstavite
novo žarnico.
4. Nosilec z žarnico vstavite v luč.
5. Priklopite kabelski priključek.
6. Vstavite luč v odprtino in jo potisnite v levo, da se zatakne.
Smerniki v zunanjih ogledalih 1. Pomaknite spodnje ogledalo na sprednjem delu za dostop do
vijaka.
2. Vijak odvijte s torx izvijačem.3. Iz zadnjega dela spodnjega ogledala snemite nosilec z
žarnico.
4. Zamenjajte žarnico.
5. Vstavite nosilec z žarnico.
6. Privijte vijak.
Sredinska visoko
nameščena zavorna luč
1. Z notranje strani zadnjih vrat snemite pokrov.
2. Odvijte matico z zatiča na zadnji strani luči.
