2016.5 OPEL MERIVA Betriebsanleitung (in German)

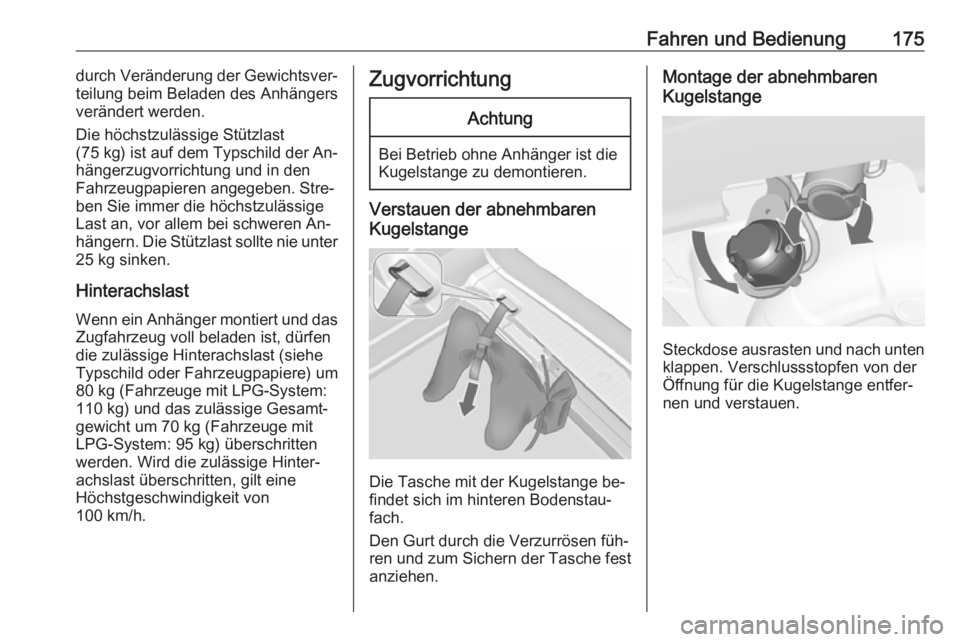

Fahren und Bedienung175durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast
(75 kg) ist auf dem Typschild der An‐
hängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige
Last an, vor allem bei schweren An‐
hängern. Die Stützlast sollte nie unter
25 kg sinken.
Hinterachslast
Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, dürfen
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
80 kg (Fahrzeuge mit LPG-System:
110 kg) und das zulässige Gesamt‐
gewicht um 70 kg (Fahrzeuge mit
LPG-System: 95 kg) überschritten
werden. Wird die zulässige Hinter‐
achslast überschritten, gilt eine
Höchstgeschwindigkeit von
100 km/h.ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der abnehmbaren
Kugelstange
Die Tasche mit der Kugelstange be‐
findet sich im hinteren Bodenstau‐
fach.
Den Gurt durch die Verzurrösen füh‐
ren und zum Sichern der Tasche fest
anziehen.
Montage der abnehmbaren
Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.

176Fahren und BedienungSpannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 5 mm betragen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht be‐
rühren.
Kugelstange verriegeln, dazu Schlüs‐sel rechtsherum drehen. Schlüssel
abziehen und Schutzklappe schlie‐
ßen.

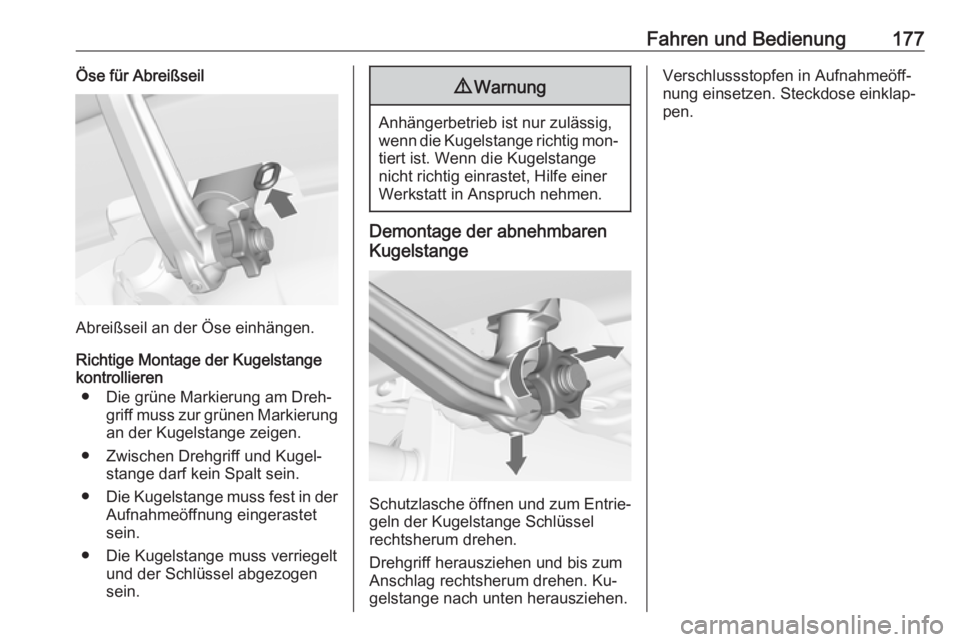

Fahren und Bedienung177Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.
9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der abnehmbaren
Kugelstange
Schutzlasche öffnen und zum Entrie‐
geln der Kugelstange Schlüssel
rechtsherum drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen. Ku‐
gelstange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.

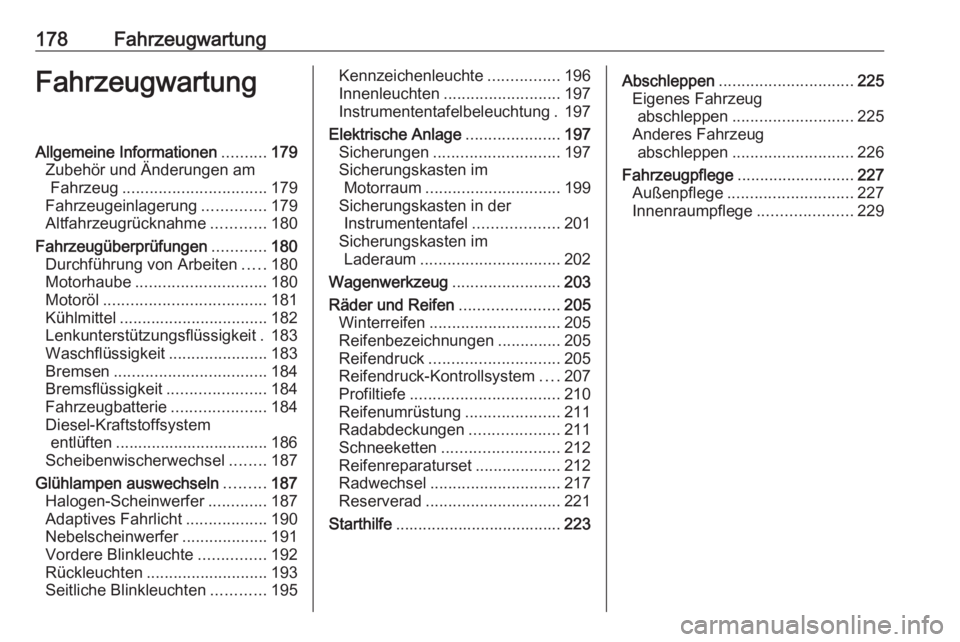

178FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........179
Zubehör und Änderungen am Fahrzeug ................................ 179
Fahrzeugeinlagerung ..............179
Altfahrzeugrücknahme ............180
Fahrzeugüberprüfungen ............180
Durchführung von Arbeiten .....180
Motorhaube ............................. 180
Motoröl .................................... 181
Kühlmittel ................................. 182
Lenkunterstützungsflüssigkeit . 183
Waschflüssigkeit ......................183
Bremsen .................................. 184
Bremsflüssigkeit ......................184
Fahrzeugbatterie .....................184
Diesel-Kraftstoffsystem entlüften .................................. 186
Scheibenwischerwechsel ........187
Glühlampen auswechseln .........187
Halogen-Scheinwerfer .............187
Adaptives Fahrlicht ..................190
Nebelscheinwerfer ...................191
Vordere Blinkleuchte ...............192
Rückleuchten ........................... 193
Seitliche Blinkleuchten ............195Kennzeichenleuchte ................196
Innenleuchten .......................... 197
Instrumententafelbeleuchtung . 197
Elektrische Anlage .....................197
Sicherungen ............................ 197
Sicherungskasten im Motorraum .............................. 199
Sicherungskasten in der Instrumententafel ...................201
Sicherungskasten im Laderaum ............................... 202
Wagenwerkzeug ........................203
Räder und Reifen ......................205
Winterreifen ............................. 205
Reifenbezeichnungen ..............205
Reifendruck ............................. 205
Reifendruck-Kontrollsystem ....207
Profiltiefe ................................. 210
Reifenumrüstung .....................211
Radabdeckungen ....................211
Schneeketten .......................... 212
Reifenreparaturset ...................212
Radwechsel ............................. 217
Reserverad .............................. 221
Starthilfe ..................................... 223Abschleppen.............................. 225
Eigenes Fahrzeug abschleppen ........................... 225
Anderes Fahrzeug abschleppen ........................... 226
Fahrzeugpflege .......................... 227
Außenpflege ............................ 227
Innenraumpflege .....................229

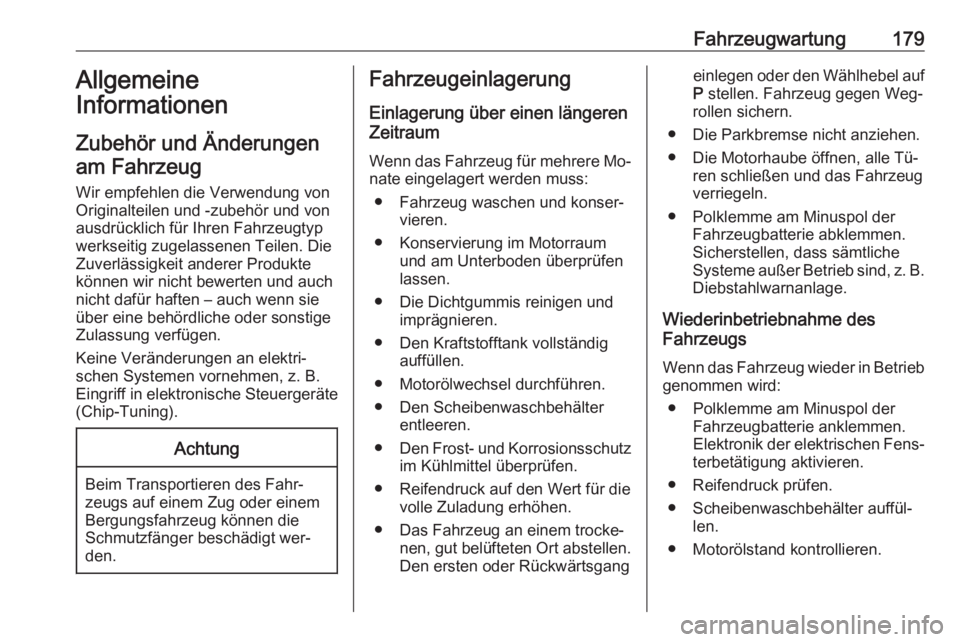

Fahrzeugwartung179Allgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte
(Chip-Tuning).Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.Den ersten oder Rückwärtsgangeinlegen oder den Wählhebel auf
P stellen. Fahrzeug gegen Weg‐
rollen sichern.
● Die Parkbremse nicht anziehen.
● Die Motorhaube öffnen, alle Tü‐ ren schließen und das Fahrzeug
verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐
terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.

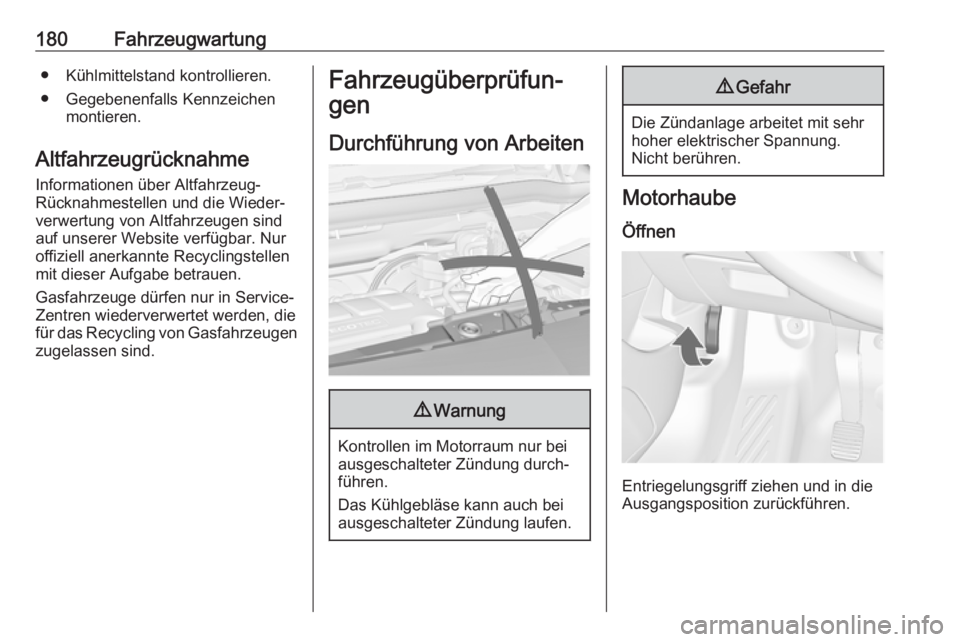

180Fahrzeugwartung● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind
auf unserer Website verfügbar. Nur
offiziell anerkannte Recyclingstellen
mit dieser Aufgabe betrauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.

Fahrzeugwartung181

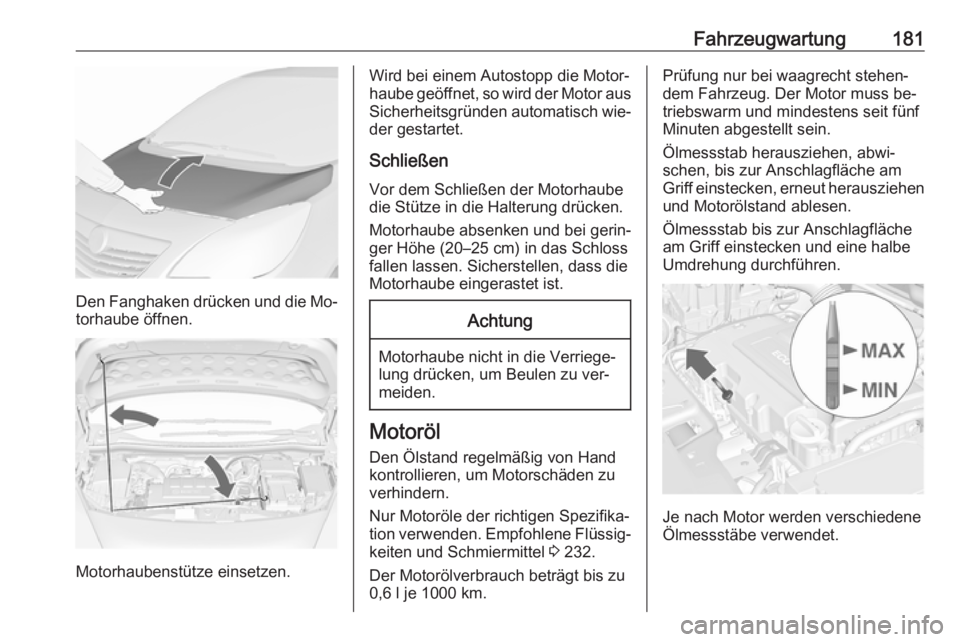

Den Fanghaken drücken und die Mo‐
torhaube öffnen.
Motorhaubenstütze einsetzen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu ver‐
meiden.
Motoröl
Den Ölstand regelmäßig von Hand
kontrollieren, um Motorschäden zu
verhindern.
Nur Motoröle der richtigen Spezifika‐
tion verwenden. Empfohlene Flüssig‐
keiten und Schmiermittel 3 232.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagrecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit fünf
Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.

182Fahrzeugwartung

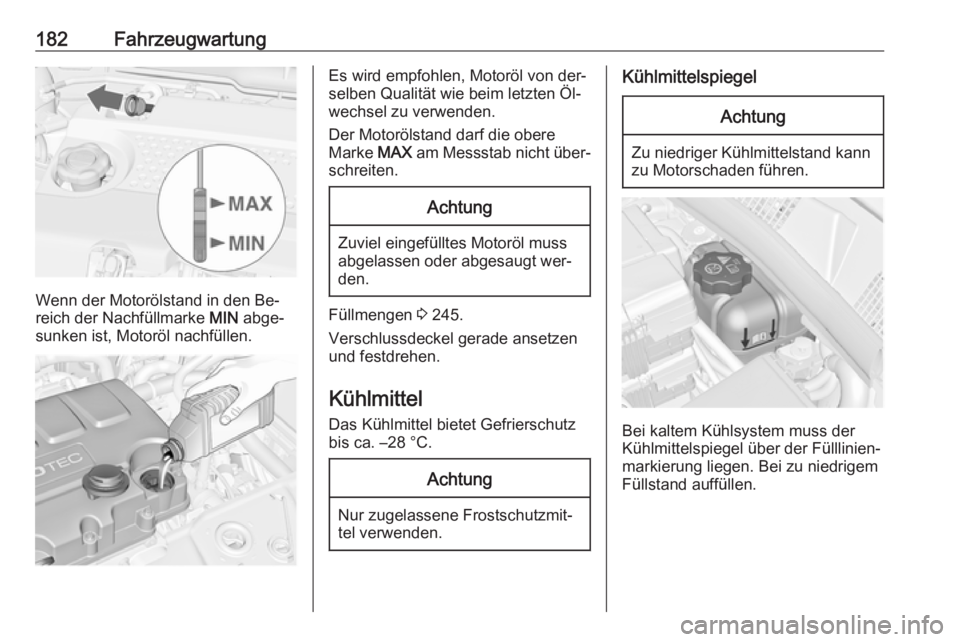

Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Es wird empfohlen, Motoröl von der‐
selben Qualität wie beim letzten Öl‐
wechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Füllmengen 3 245.
Verschlussdeckel gerade ansetzen und festdrehen.
Kühlmittel Das Kühlmittel bietet Gefrierschutzbis ca. –28 °C.
Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
KühlmittelspiegelAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
