2016.5 OPEL MERIVA Betriebsanleitung (in German)

Fahren und Bedienung167115. LPG wird flüssig bei einem
Druck von etwa 5 bis 10 bar gespei‐ chert.
Der Siedepunkt hängt vom Druck und
vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System arbeitet bei Umge‐
bungstemperaturen von -8 °C bis 100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas ge‐
währleistet werden, das mindestens
den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Durch Drücken von LPG wird zwi‐
schen Benzin- und Flüssiggasbetrieb umgeschaltet, sobald die erforderli‐
chen Parameter (Kühlmitteltempera‐
tur, Gastemperatur und Mindestdreh‐
zahl des Motors) erreicht sind. Die
Anforderungen sind normalerweise
nach etwa 60 Sekunden (je nach Au‐ ßentemperatur) und der ersten festen
Betätigung des Gaspedals erreicht.
Die LED-Leuchte 1 zeigt den aktu‐
ellen Betriebsmodus.
1 aus:Benzinbetrieb1 blinkt:Überprüfung der Be‐
dingungen für den
Übergang Kraftstoff-
auf Flüssiggasbe‐
trieb. Leuchtet auf,
wenn die Bedingun‐
gen erfüllt sind.1 leuchten:Flüssiggasbetrieb1 blinkt fünf
Mal und
erlischt:Flüssiggastank ist
leer oder Fehler in der Flüssiggasanlage. Im
Driver Information
Center wird eine Mel‐
dung angezeigt.
Wenn der Kraftstofftank leer ist, kann
der Motor nicht gestartet werden.
Der gewählte Kraftstoffmodus wird
gespeichert und beim nächsten
Zündzyklus aktiviert, wenn die Bedin‐ gungen das zulassen.
Sobald die Flüssiggastanks leer sind, wird bis zum Ausschalten der Zün‐dung automatisch auf Benzinbetrieb
umgeschaltet.

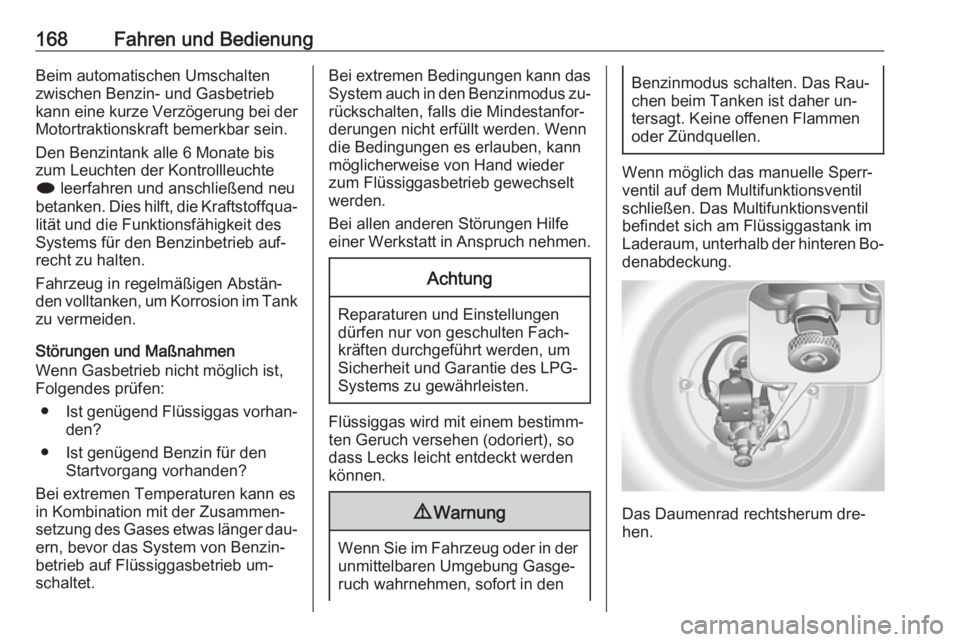

168Fahren und BedienungBeim automatischen Umschaltenzwischen Benzin- und Gasbetrieb
kann eine kurze Verzögerung bei der Motortraktionskraft bemerkbar sein.
Den Benzintank alle 6 Monate bis
zum Leuchten der Kontrollleuchte
i leerfahren und anschließend neu
betanken. Dies hilft, die Kraftstoffqua‐ lität und die Funktionsfähigkeit des
Systems für den Benzinbetrieb auf‐
recht zu halten.
Fahrzeug in regelmäßigen Abstän‐
den volltanken, um Korrosion im Tank
zu vermeiden.
Störungen und Maßnahmen
Wenn Gasbetrieb nicht möglich ist,
Folgendes prüfen:
● Ist genügend Flüssiggas vorhan‐
den?
● Ist genügend Benzin für den Startvorgang vorhanden?
Bei extremen Temperaturen kann es
in Kombination mit der Zusammen‐
setzung des Gases etwas länger dau‐ ern, bevor das System von Benzin‐
betrieb auf Flüssiggasbetrieb um‐
schaltet.Bei extremen Bedingungen kann das
System auch in den Benzinmodus zu‐ rückschalten, falls die Mindestanfor‐
derungen nicht erfüllt werden. Wenn
die Bedingungen es erlauben, kann
möglicherweise von Hand wieder
zum Flüssiggasbetrieb gewechselt
werden.
Bei allen anderen Störungen Hilfe
einer Werkstatt in Anspruch nehmen.Achtung
Reparaturen und Einstellungen
dürfen nur von geschulten Fach‐
kräften durchgeführt werden, um
Sicherheit und Garantie des LPG- Systems zu gewährleisten.
Flüssiggas wird mit einem bestimm‐
ten Geruch versehen (odoriert), so
dass Lecks leicht entdeckt werden
können.
9 Warnung
Wenn Sie im Fahrzeug oder in der
unmittelbaren Umgebung Gasge‐
ruch wahrnehmen, sofort in den
Benzinmodus schalten. Das Rau‐
chen beim Tanken ist daher un‐
tersagt. Keine offenen Flammen
oder Zündquellen.
Wenn möglich das manuelle Sperr‐
ventil auf dem Multifunktionsventil schließen. Das Multifunktionsventilbefindet sich am Flüssiggastank im
Laderaum, unterhalb der hinteren Bo‐ denabdeckung.
Das Daumenrad rechtsherum dre‐
hen.

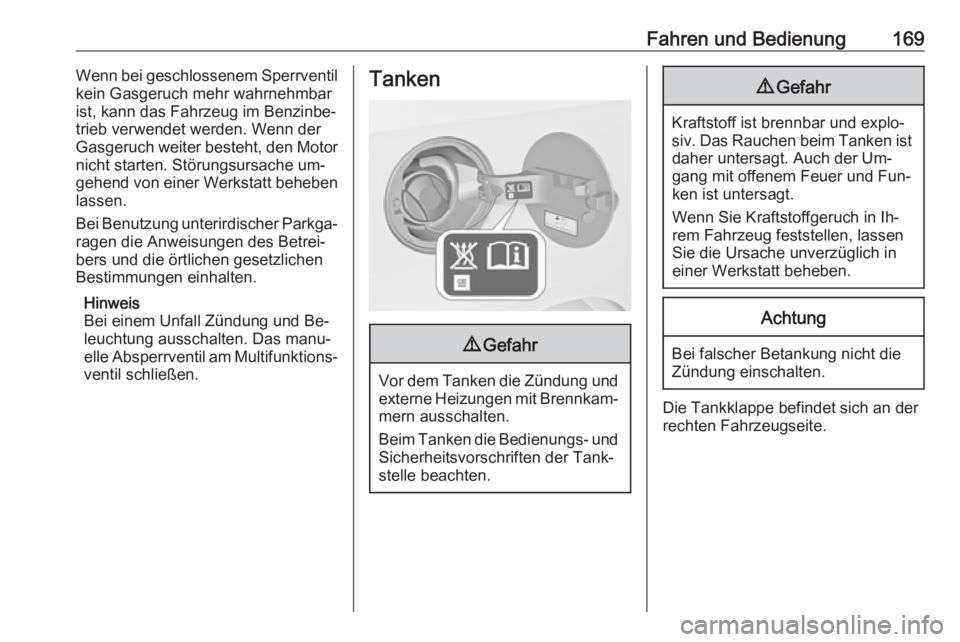

Fahren und Bedienung169Wenn bei geschlossenem Sperrventil
kein Gasgeruch mehr wahrnehmbar
ist, kann das Fahrzeug im Benzinbe‐ trieb verwendet werden. Wenn der
Gasgeruch weiter besteht, den Motor
nicht starten. Störungsursache um‐
gehend von einer Werkstatt beheben lassen.
Bei Benutzung unterirdischer Parkga‐
ragen die Anweisungen des Betrei‐
bers und die örtlichen gesetzlichen
Bestimmungen einhalten.
Hinweis
Bei einem Unfall Zündung und Be‐
leuchtung ausschalten. Das manu‐
elle Absperrventil am Multifunktions‐
ventil schließen.Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.

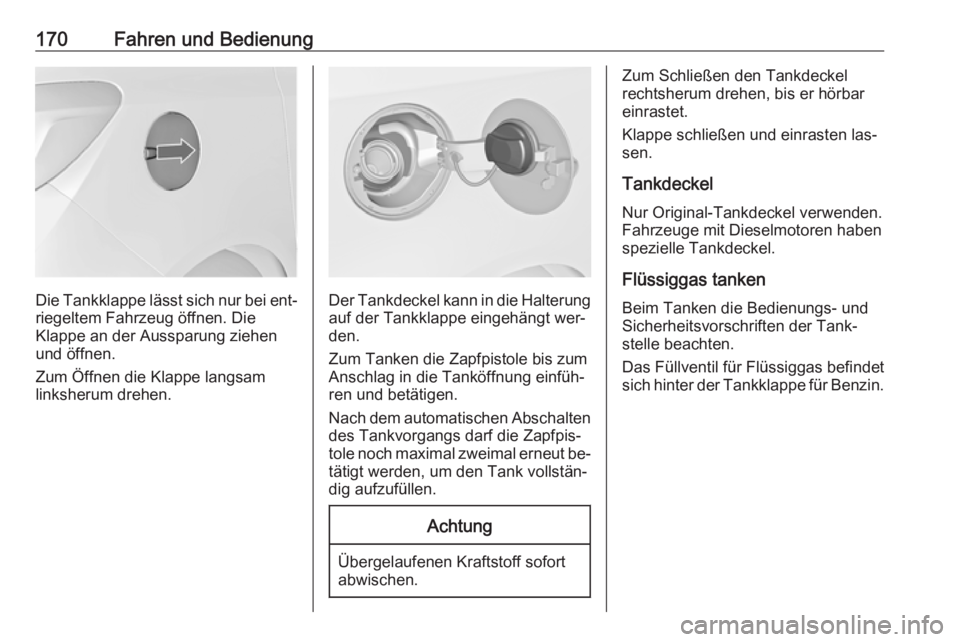

170Fahren und Bedienung
Die Tankklappe lässt sich nur bei ent‐riegeltem Fahrzeug öffnen. Die
Klappe an der Aussparung ziehen
und öffnen.
Zum Öffnen die Klappe langsam
linksherum drehen.Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt wer‐
den.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐ tole noch maximal zweimal erneut be‐ tätigt werden, um den Tank vollstän‐
dig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel
rechtsherum drehen, bis er hörbar
einrastet.
Klappe schließen und einrasten las‐
sen.
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
Flüssiggas tanken
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Das Füllventil für Flüssiggas befindet
sich hinter der Tankklappe für Benzin.

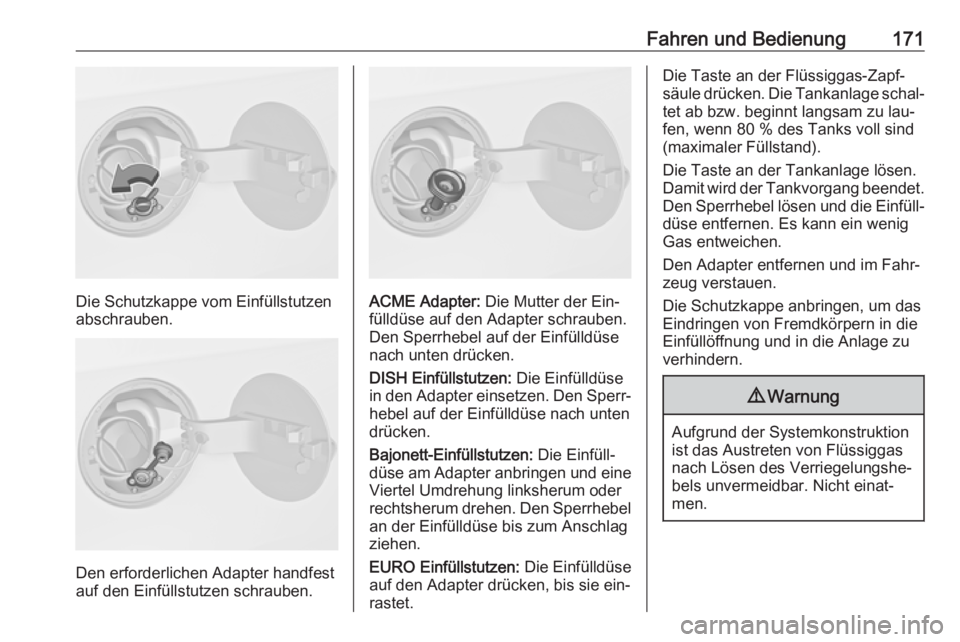

Fahren und Bedienung171
Die Schutzkappe vom Einfüllstutzen
abschrauben.
Den erforderlichen Adapter handfest
auf den Einfüllstutzen schrauben.
ACME Adapter: Die Mutter der Ein‐
fülldüse auf den Adapter schrauben. Den Sperrhebel auf der Einfülldüse
nach unten drücken.
DISH Einfüllstutzen: Die Einfülldüse
in den Adapter einsetzen. Den Sperr‐ hebel auf der Einfülldüse nach unten
drücken.
Bajonett-Einfüllstutzen: Die Einfüll‐
düse am Adapter anbringen und eine
Viertel Umdrehung linksherum oder
rechtsherum drehen. Den Sperrhebel an der Einfülldüse bis zum Anschlag
ziehen.
EURO Einfüllstutzen: Die Einfülldüse
auf den Adapter drücken, bis sie ein‐
rastet.
Die Taste an der Flüssiggas-Zapf‐ säule drücken. Die Tankanlage schal‐
tet ab bzw. beginnt langsam zu lau‐
fen, wenn 80 % des Tanks voll sind
(maximaler Füllstand).
Die Taste an der Tankanlage lösen.
Damit wird der Tankvorgang beendet.
Den Sperrhebel lösen und die Einfüll‐
düse entfernen. Es kann ein wenig
Gas entweichen.
Den Adapter entfernen und im Fahr‐
zeug verstauen.
Die Schutzkappe anbringen, um das
Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.

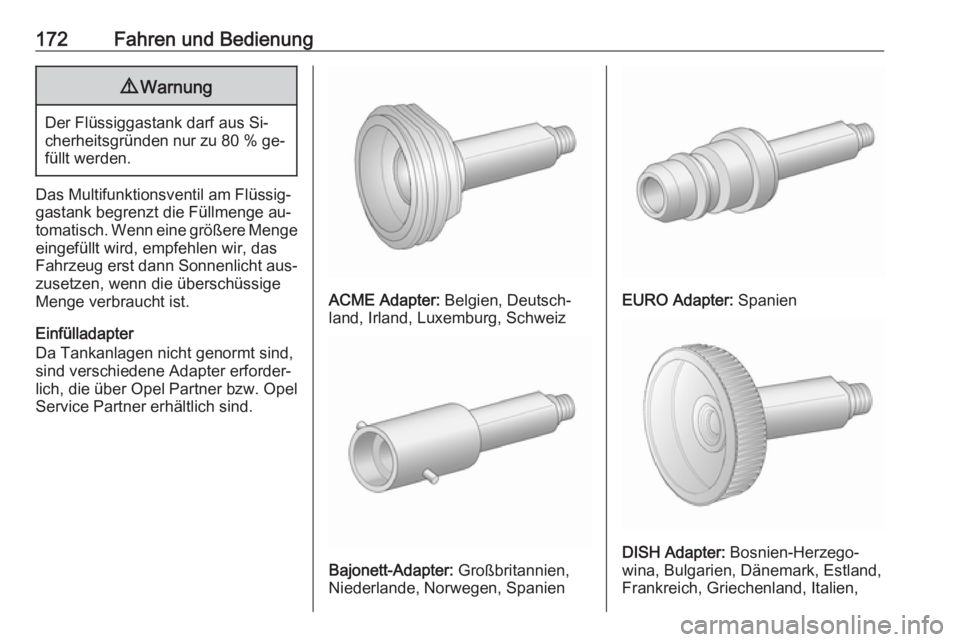

172Fahren und Bedienung9Warnung
Der Flüssiggastank darf aus Si‐
cherheitsgründen nur zu 80 % ge‐
füllt werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge au‐
tomatisch. Wenn eine größere Menge
eingefüllt wird, empfehlen wir, das
Fahrzeug erst dann Sonnenlicht aus‐
zusetzen, wenn die überschüssige
Menge verbraucht ist.
Einfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐
lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
DISH Adapter: Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Estland,
Frankreich, Griechenland, Italien,

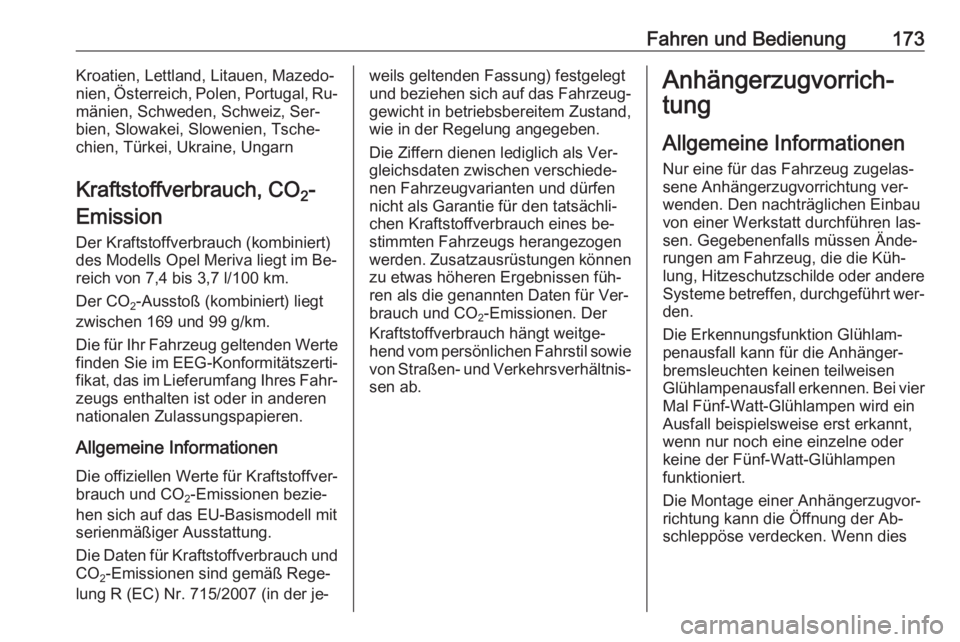

Fahren und Bedienung173Kroatien, Lettland, Litauen, Mazedo‐
nien, Österreich, Polen, Portugal, Ru‐
mänien, Schweden, Schweiz, Ser‐
bien, Slowakei, Slowenien, Tsche‐
chien, Türkei, Ukraine, Ungarn
Kraftstoffverbrauch, CO 2-
Emission Der Kraftstoffverbrauch (kombiniert)
des Modells Opel Meriva liegt im Be‐
reich von 7,4 bis 3,7 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 169 und 99 g/km.
Die für Ihr Fahrzeug geltenden Werte finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐
zeugs enthalten ist oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐
brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit
serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-Emissionen sind gemäß Rege‐
lung R (EC) Nr. 715/2007 (in der je‐weils geltenden Fassung) festgelegt
und beziehen sich auf das Fahrzeug‐
gewicht in betriebsbereitem Zustand,
wie in der Regelung angegeben.
Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfen
nicht als Garantie für den tatsächli‐
chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden. Zusatzausrüstungen können zu etwas höheren Ergebnissen füh‐ren als die genannten Daten für Ver‐
brauch und CO 2-Emissionen. Der
Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐
sen ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐sene Anhängerzugvorrichtung ver‐
wenden. Den nachträglichen Einbau
von einer Werkstatt durchführen las‐
sen. Gegebenenfalls müssen Ände‐
rungen am Fahrzeug, die die Küh‐
lung, Hitzeschutzschilde oder andere Systeme betreffen, durchgeführt wer‐
den.
Die Erkennungsfunktion Glühlam‐
penausfall kann für die Anhänger‐ bremsleuchten keinen teilweisen
Glühlampenausfall erkennen. Bei vier Mal Fünf-Watt-Glühlampen wird ein
Ausfall beispielsweise erst erkannt,
wenn nur noch eine einzelne oder
keine der Fünf-Watt-Glühlampen
funktioniert.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdecken. Wenn dies

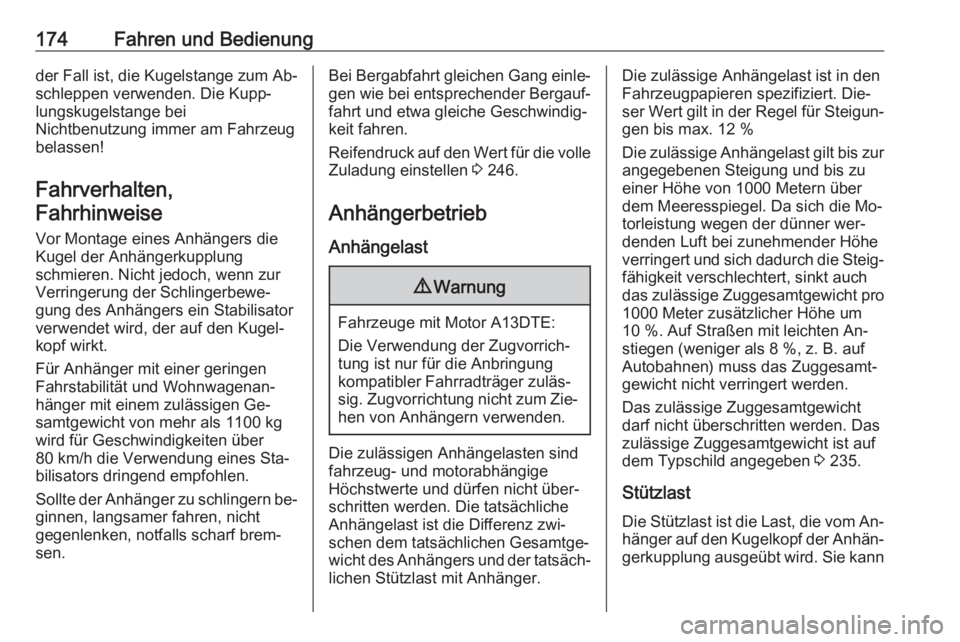

174Fahren und Bedienungder Fall ist, die Kugelstange zum Ab‐
schleppen verwenden. Die Kupp‐
lungskugelstange bei
Nichtbenutzung immer am Fahrzeug
belassen!
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Wohnwagenan‐ hänger mit einem zulässigen Ge‐
samtgewicht von mehr als 1100 kg
wird für Geschwindigkeiten über
80 km/h die Verwendung eines Sta‐
bilisators dringend empfohlen.
Sollte der Anhänger zu schlingern be‐ ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung einstellen 3 246.
Anhängerbetrieb Anhängelast9 Warnung
Fahrzeuge mit Motor A13DTE:
Die Verwendung der Zugvorrich‐
tung ist nur für die Anbringung
kompatibler Fahrradträger zuläs‐
sig. Zugvorrichtung nicht zum Zie‐
hen von Anhängern verwenden.
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert gilt in der Regel für Steigun‐
gen bis max. 12 %
Die zulässige Anhängelast gilt bis zur
angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐ fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht pro
1000 Meter zusätzlicher Höhe um
10 %. Auf Straßen mit leichten An‐
stiegen (weniger als 8 %, z. B. auf Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 235.
Stützlast Die Stützlast ist die Last, die vom An‐
hänger auf den Kugelkopf der Anhän‐ gerkupplung ausgeübt wird. Sie kann
