Instrumenti i kontrole63

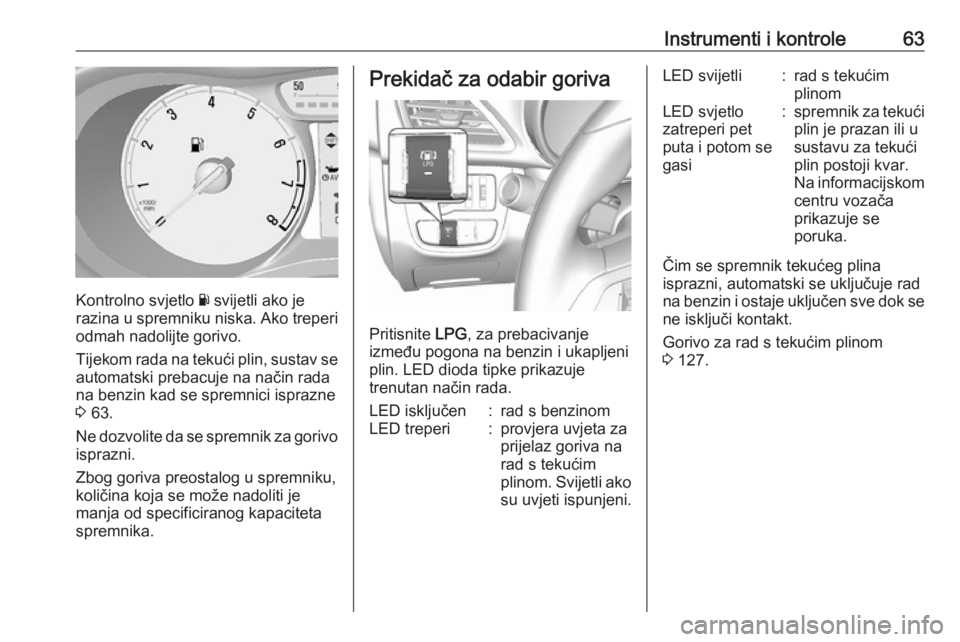

Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Tijekom rada na tekući plin, sustav se
automatski prebacuje na način rada
na benzin kad se spremnici isprazne
3 63.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritisnite LPG, za prebacivanje
između pogona na benzin i ukapljeni
plin. LED dioda tipke prikazuje
trenutan način rada.
LED isključen:rad s benzinomLED treperi:provjera uvjeta za
prijelaz goriva na
rad s tekućim
plinom. Svijetli ako
su uvjeti ispunjeni.LED svijetli:rad s tekućim
plinomLED svjetlo
zatreperi pet
puta i potom se
gasi:spremnik za tekući plin je prazan ili u
sustavu za tekući
plin postoji kvar.
Na informacijskom
centru vozača
prikazuje se
poruka.
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Gorivo za rad s tekućim plinom
3 127.

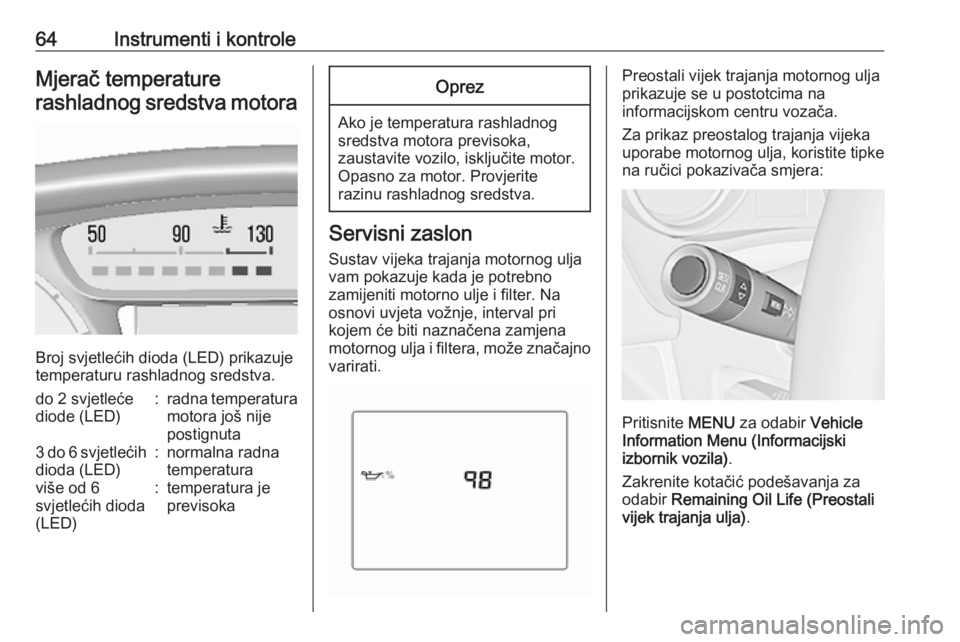

64Instrumenti i kontroleMjerač temperaturerashladnog sredstva motora
Broj svjetlećih dioda (LED) prikazuje
temperaturu rashladnog sredstva.
do 2 svjetleće
diode (LED):radna temperatura
motora još nije
postignuta3 do 6 svjetlećih dioda (LED):normalna radna
temperaturaviše od 6
svjetlećih dioda
(LED):temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Preostali vijek trajanja motornog ulja
prikazuje se u postotcima na
informacijskom centru vozača.
Za prikaz preostalog trajanja vijeka
uporabe motornog ulja, koristite tipke
na ručici pokazivača smjera:
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .

Instrumenti i kontrole65Resetiranje
Za resetiranje, pritisnite SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi. Izbornik preostalog vijeka
trajanja motornog ulja mora biti
aktivan. Uključite paljenje, ali ne i
motor.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć servisa.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi)
radi zamjene motornog ulja i filtera.
Informacijski centar vozača 3 73.
Servisne informacije 3 174.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.Ovisno o opremi, položaj kontrolnih
lampica može varirati. Kada se
kontakt uključi, većina kontrolnih
svjetala će kratko svijetliti kao test
funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

66Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata

Instrumenti i kontrole67Kontrolna svjetla na nadglavnoj
konzoli
Pregled
OPokazivač smjera 3 67XPodsjetnik za sigurnosni pojas
3 68vZračni jastuci i zatezači
pojaseva 3 68VDeaktiviranje zračnog jastuka
3 69pSustav punjenja 3 69ZKontrolno svjetlo kvara 3 69gUbrzo servisiraj vozilo 3 69RSustav kočnica i spojke 3 69-Pritisnite papučicu 3 70uSustav protiv blokiranja kotača
(ABS) 3 70[Viši stupanj prijenosa 3 70cServo upravljač 3 70)Upozorenje za napuštanje
voznog traka 3 70rUltrazvučna pomoć pri
parkiranju 3 70aIsključena elektronička kontrola
stabilnosti 3 71bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 71kSustav kontrole proklizavanja
isključen 3 71WTemperatura rashladnog sred‐
stva motora 3 71wSustav kontrole tlaka u
gumama 3 71ITlak motornog ulja 3 72YNiska razina goriva 3 72dBlokada motora 3 72#Smanjena snaga motora
3 728Vanjsko svjetlo 3 72CDugo svjetlo 3 72>Svjetlo za maglu 3 73rStražnje svjetlo za maglu
3 73mTempomat 3 73LOgraničivač brzine 3 73/Otvoren poklopac motornog
prostora 3 73NOtvorena vrata 3 73

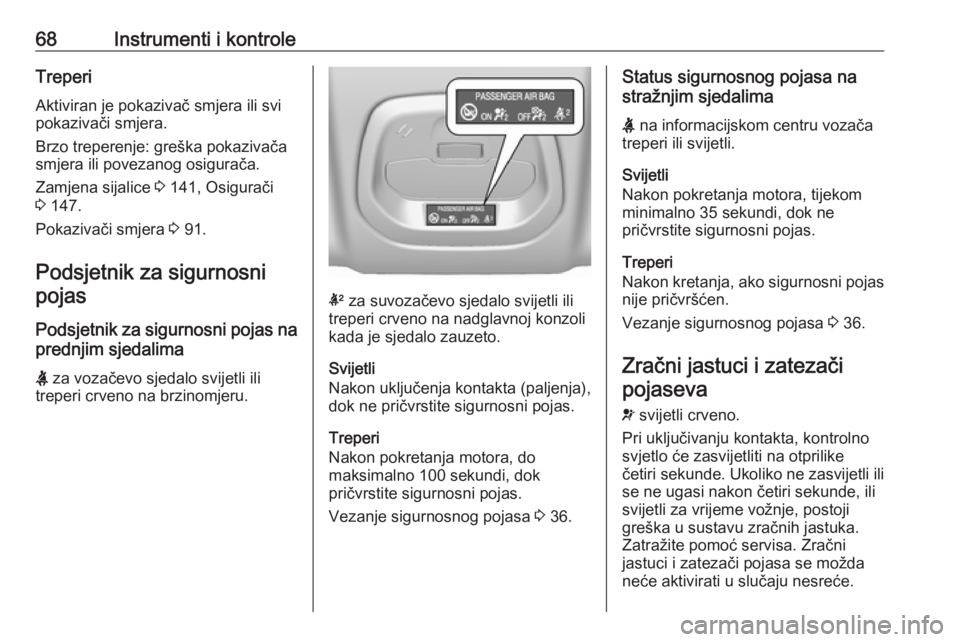

Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.

68Instrumenti i kontroleTreperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: greška pokazivača smjera ili povezanog osigurača.
Zamjena sijalice 3 141, Osigurači
3 147.
Pokazivači smjera 3 91.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno na brzinomjeru.
k za suvozačevo sjedalo svijetli ili
treperi crveno na nadglavnoj konzoli kada je sjedalo zauzeto.
Svijetli
Nakon uključenja kontakta (paljenja),
dok ne pričvrstite sigurnosni pojas.
Treperi
Nakon pokretanja motora, do
maksimalno 100 sekundi, dok
pričvrstite sigurnosni pojas.
Vezanje sigurnosnog pojasa 3 36.
Status sigurnosnog pojasa na
stražnjim sjedalima
X na informacijskom centru vozača
treperi ili svijetli.
Svijetli
Nakon pokretanja motora, tijekom
minimalno 35 sekundi, dok ne
pričvrstite sigurnosni pojas.
Treperi
Nakon kretanja, ako sigurnosni pojas
nije pričvršćen.
Vezanje sigurnosnog pojasa 3 36.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike
četiri sekunde . Ukoliko ne zasvijetli ili
se ne ugasi nakon četiri sekunde, ili
svijetli za vrijeme vožnje, postoji
greška u sustavu zračnih jastuka.
Zatražite pomoć servisa. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.

Instrumenti i kontrole69Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 35, 3 37.
Deaktiviranje zračnog
jastuka
d svijetli žuto.
Zračni jastuk suvozača je aktiviran.
c svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 42.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilog svijetli žuto.
Osim toga, prikazuje se kod
upozorenja na zaslonu
informacijskog centra vozača.
Vozilo je potrebno servisirati.
Zatražite pomoć servisa.
Poruke vozila 3 80.
Sustav kočnica i spojke R svijetli crveno.

70Instrumenti i kontroleRazina ulja za kočnicu i spojku jepreniska, kada ručna parkirna
kočnica nije pritegnuta 3 138.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 117.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 108.
Treperi
Papučicu morate pritisnuti za glavno
pokretanje motora 3 16, 3 107.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 116.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se [ s brojem
preporučenog stupnja prijenosa.
Servo upravljač
c svijetli žuto.Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Istovremeno uključivanje c i b
Sustav servoupravljača morate kalibrirati, kalibriranje sustava 3 119.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Treperi žuto
Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 125.
Ultrazvučna pomoć pri parkiranju
r svijetli žuto.
Greška u sustavu
