Spremište55● Ne vozite s otvorenimprtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 178) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.

56Instrumenti i kontroleInstrumenti i
kontroleKontrole ....................................... 57
Podešavanje kola upravljača .....57
Kontrole na kolu upravljača .......57
Grijano kolo upravljača ..............57
Sirena ........................................ 58
Brisač/sustav pranja vjetrobrana ............................... 58
Brisač/sustav pranja stražnjeg prozora ..................................... 59
Temperatura okoline .................59
Sat ............................................. 59
Priključci za napajanje ...............61
Upaljač za cigarete ....................61
Pepeljare ................................... 61
Kontrolna svjetla, mjerači i
indikatori ...................................... 61
Sklop instrumenata ....................61
Brzinomjer ................................. 61
Brojač kilometara .......................62
Brojač dnevno prijeđenih kilometara ................................. 62
Mjerač broja okretaja .................62
Mjerač goriva ............................. 62
Prekidač za odabir goriva ..........63Mjerač temperature rashladnog
sredstva motora ........................ 64
Servisni zaslon .......................... 64
Kontrolna svjetla ........................65
Pokazivač smjera ......................67
Podsjetnik za sigurnosni pojas ..68
Zračni jastuci i zatezači pojaseva ................................... 68
Deaktiviranje zračnog jastuka ...69
Sustav punjenja .........................69
Kontrolno svjetlo kvara ..............69
Ubrzo servisiraj vozilo ...............69
Sustav kočnica i spojke .............69
Korištenje papučice ...................70
Sustav protiv blokiranja kotača (ABS) ........................................ 70
Mijenjanje brzina .......................70
Servo upravljač .......................... 70
Upozorenje napuštanja trake ....70
Ultrazvučna pomoć pri parkiranju .................................. 70
Isključena elektronička kontrola stabilnosti ................................. 71
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja ............................ 71
Isključen sustav kontrole proklizavanja ............................ 71
Temperatura rashladnog sredstva motora ........................ 71Sustav kontrole tlaka ugumama ................................... 71
Tlak motornog ulja .....................72
Niska razina goriva ....................72
Blokada motora ......................... 72
Smanjena snaga motora ...........72
Vanjsko svjetlo .......................... 72
Dugo svjetlo ............................... 72
Svjetlo za maglu ........................73
Stražnje svjetlo za maglu ..........73
Tempomat ................................. 73
Ograničivač brzine .....................73
Otvoren poklopac motora ..........73
Otvorena vrata ........................... 73
Informacijski zasloni .....................73
Informacijski centar vozača .......73
Info zaslon ................................. 78
Poruke vozila ............................... 80
Zvukovi upozorenja ...................81
Napon baterije ........................... 82
Personalizacija vozila ..................82
OnStar ......................................... 85

Instrumenti i kontrole57Kontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Informacijskim centrom vozača,
nekim sustavima za pomoć vozaču,
Infotainment sustavom i spojenim
mobilnim telefonom možete upravljati
putem kontrola na kolu upravljača.
Sustavi za pomoć vozaču 3 121.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Grijano kolo upravljača
Aktivirajte grijanje pritiskom na A.
Aktiviranje je označeno LED-om u
prekidaču.

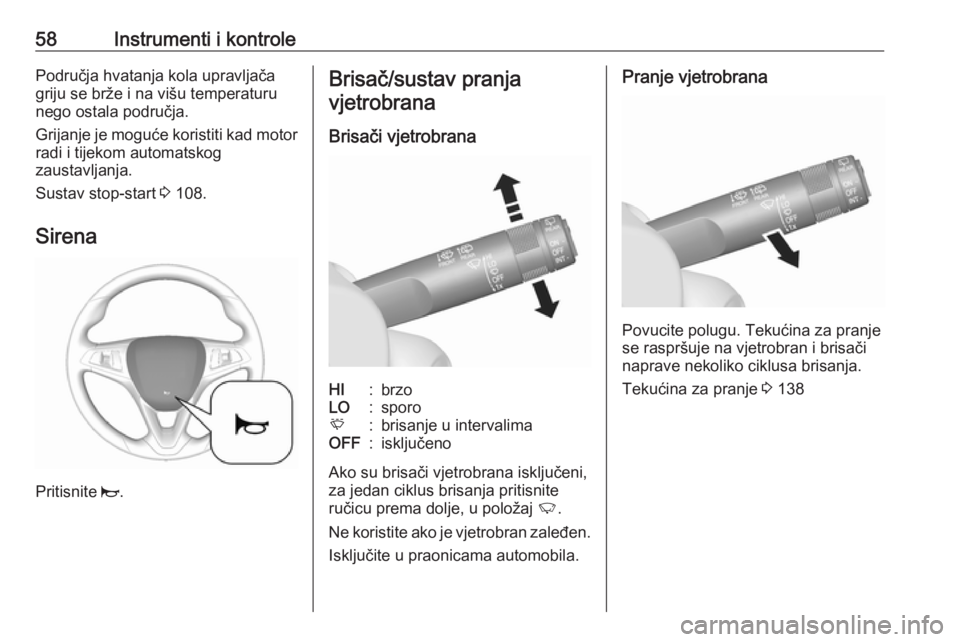

58Instrumenti i kontrolePodručja hvatanja kola upravljačagriju se brže i na višu temperaturu
nego ostala područja.
Grijanje je moguće koristiti kad motor
radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 108.
Sirena
Pritisnite j.
Brisač/sustav pranja
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoE:brisanje u intervalimaOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 2.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Pranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran i brisači
naprave nekoliko ciklusa brisanja.
Tekućina za pranje 3 138

Instrumenti i kontrole59Brisač/sustav pranja
stražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg prozora:
gornji položaj:kontinuirani raddonji položaj:isprekidani radsrednji položaj:isključeno
Gurnite polugu. Tekućina za pranje
se raspršuje na stražnji prozor i brisač napravi nekoliko ciklusa brisanja.
Ne koristite ako je stražnji prozor
zaleđen.
Isključite u praonicama automobila.
Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Aktiviranje ili deaktiviranje ove
funkcije može se promijeniti u
izborniku Postavke na info zaslonu.
Tekućina za pranje 3 138
Personalizacija vozila 3 82.
Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature
prikazuje se s kašnjenjem.9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme prikazani su na
info zaslonu.
Info zaslon 3 78

60Instrumenti i kontroleGrafički info zaslon
Pritisnite MENU za otvaranje
odgovarajućeg audio izbornika.
Odaberite Vrijeme i datum .
Postavite vrijeme
Odaberite Postavi vrijeme za ulazak
u odgovarajući podizbornik.
Odaberite Aut.post na dnu zaslona.
Aktivirajte Uključen - RDS ili
Isključeno (Ručno) .
Ako ste odabrali Isključeno (Ručno) ,
namjestite sate i minute.
Više puta birajte 12-24 h na dnu
zaslona za odabir načina prikaza
vremena.
Ako odaberete 12-satni način
prikaza, prikazat će se treći stupac za odabir AM i PM (prije podne i poslije
podne). Odaberite željenu opciju.
Postavite datum
Odaberite Postavi datum za ulazak u
odgovarajući podizbornik.
Odaberite Aut.post na dnu zaslona.
Aktivirajte Uključen - RDS ili
Isključeno (Ručno) .
Ako odaberete Isključeno (Ručno) ,
namjestite postavke datuma.
7'' Info zaslon u boji
Pritisnite ; i zatim odaberite
Postavke .
Odaberite Vrijeme i datum za prikaz
odgovarajućeg podizbornika.Postavi format vremena
Za odabir željenog formata vremena,
dodirnite gumbe na zaslonu 12 h ili
24 h .
Postavi format datuma
Za biranje željenog formata datuma,
odaberite Postavi format datuma i
izaberite između dostupnih opcija u
podizborniku.
Automatsko postavljanje
Za biranje hoće li vrijeme i datum biti
postavljeni automatski ili ručno,
odaberite Automatsko postavljanje .
Za automatsko postavljanje vremena
i datuma, odaberite Uklj. – RDS.
Za ručno postavljanje vremena i
datuma, odaberite Isklj. – Priručnik.
Ako ste Automatsko postavljanje
postavili na Isklj. – Priručnik , stavke
podizbornika Postavi vrijeme i
Postavi datum postaju dostupne.
Postavite vrijeme i datum
Za namještanje postavki vremena i datuma, odaberite Postavi vrijeme ili
Postavi datum .

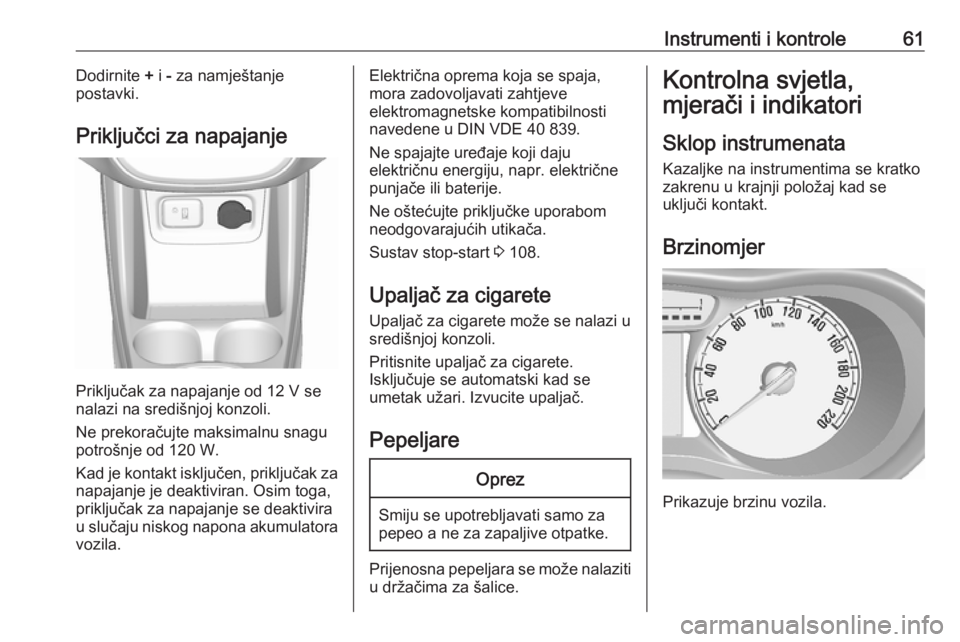

Instrumenti i kontrole61Dodirnite + i - za namještanje
postavki.
Priključci za napajanje
Priključak za napajanje od 12 V se
nalazi na središnjoj konzoli.
Ne prekoračujte maksimalnu snagu potrošnje od 120 W.
Kad je kontakt isključen, priključak za napajanje je deaktiviran. Osim toga,
priključak za napajanje se deaktivira
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja,
mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, napr. električne punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 108.
Upaljač za cigarete Upaljač za cigarete može se nalazi u
središnjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
Kazaljke na instrumentima se kratko
zakrenu u krajnji položaj kad se
uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.

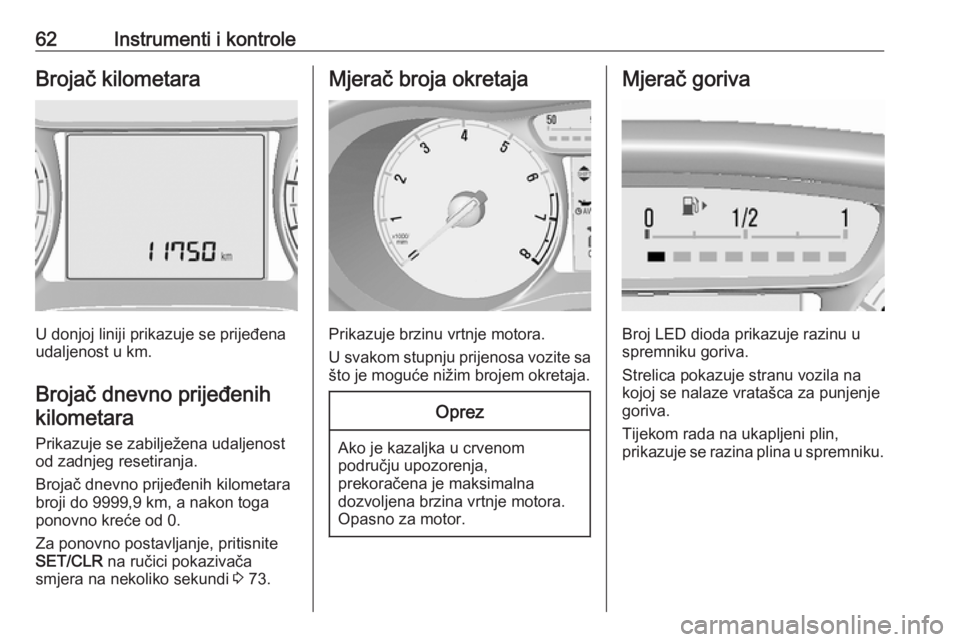

62Instrumenti i kontroleBrojač kilometara
U donjoj liniji prikazuje se prijeđena
udaljenost u km.
Brojač dnevno prijeđenih kilometara
Prikazuje se zabilježena udaljenostod zadnjeg resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999,9 km, a nakon toga
ponovno kreće od 0.
Za ponovno postavljanje, pritisnite
SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 73.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Broj LED dioda prikazuje razinu u
spremniku goriva.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Tijekom rada na ukapljeni plin,
prikazuje se razina plina u spremniku.
