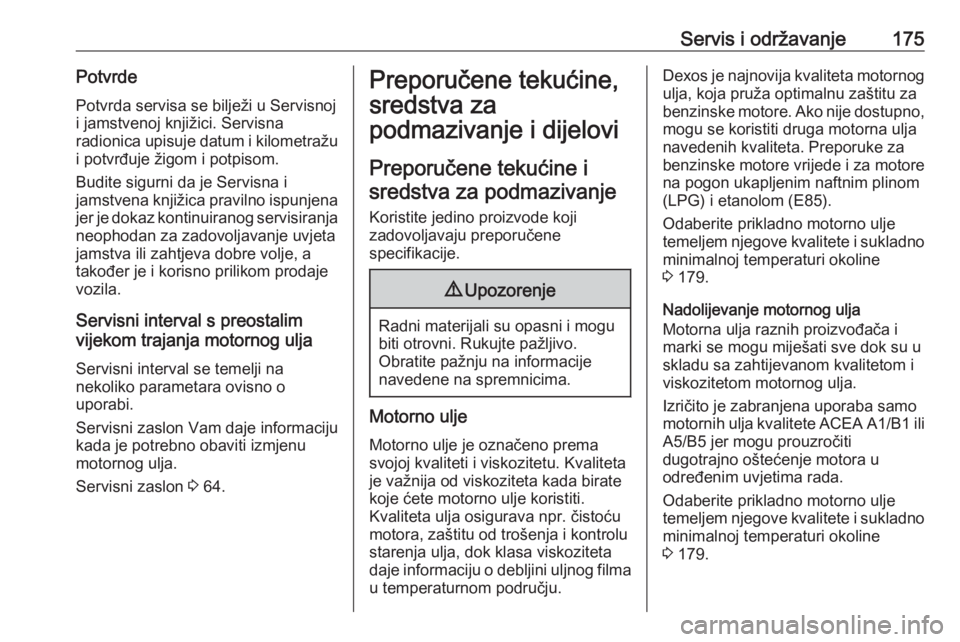

Servis i održavanje175Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Budite sigurni da je Servisna i
jamstvena knjižica pravilno ispunjena
jer je dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje, a
također je i korisno prilikom prodaje
vozila.
Servisni interval s preostalim
vijekom trajanja motornog ulja
Servisni interval se temelji na
nekoliko parametara ovisno o
uporabi.
Servisni zaslon Vam daje informaciju
kada je potrebno obaviti izmjenu
motornog ulja.
Servisni zaslon 3 64.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine i sredstva za podmazivanje
Koristite jedino proizvode koji
zadovoljavaju preporučene
specifikacije.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Motorno ulje
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava npr. čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoziteta
daje informaciju o debljini uljnog filma u temperaturnom području.
Dexos je najnovija kvaliteta motornog ulja, koja pruža optimalnu zaštitu za
benzinske motore. Ako nije dostupno,
mogu se koristiti druga motorna ulja
navedenih kvaliteta. Preporuke za
benzinske motore vrijede i za motore
na pogon ukapljenim naftnim plinom
(LPG) i etanolom (E85).
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 179.
Nadolijevanje motornog ulja
Motorna ulja raznih proizvođača i
marki se mogu miješati sve dok su u skladu sa zahtijevanom kvalitetom iviskozitetom motornog ulja.
Izričito je zabranjena uporaba samo
motornih ulja kvalitete ACEA A1/B1 ili A5/B5 jer mogu prouzročiti
dugotrajno oštećenje motora u
određenim uvjetima rada.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno
minimalnoj temperaturi okoline
3 179.

176Servis i održavanjeDodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigrade ulje označavaju dvije
oznake, na primjer SAE 5W-30. Prva
oznaka, nakon koje slijedi slovo W,
označava viskozitet niske
temperature dok se druga oznaka
odnosi na viskozitet visoke
temperature.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 179.
Sve preporučene klase viskoziteta prikladne su za visoke temperature.
Rashladno sredstvo i antifriz Upotrebljavajte isključivo dugovječnu
rashladnu tekućinu s antifrizom i bez
silikata (LLC) koja je odobrena za
vozilo. Kontaktirajte radionicu.
Sustav se tvornički puni rashladnom
tekućinom namijenjenom za iznimno
visoku razinu zaštite od korozije ismrzavanja do otprilike -36 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički ulivena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -50 °C.
Ova koncentracija mora se održavati tijekom čitave godine. Korištenje
dodatnih aditiva za rashladno
sredstvo namijenjeno za dodatnu
zaštitu od korozije ili za brtvljenje
manjih istjecanja može prouzročiti
probleme u radu. Odgovornost za
posljedice zbog korištenja dodatnih
aditiva za rashladno sredstvo će biti
odbijena.
Tekućina kočnica i spojke
Prekoračenje vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu
za kočnice potrebno zamijeniti u
navedenom intervalu.

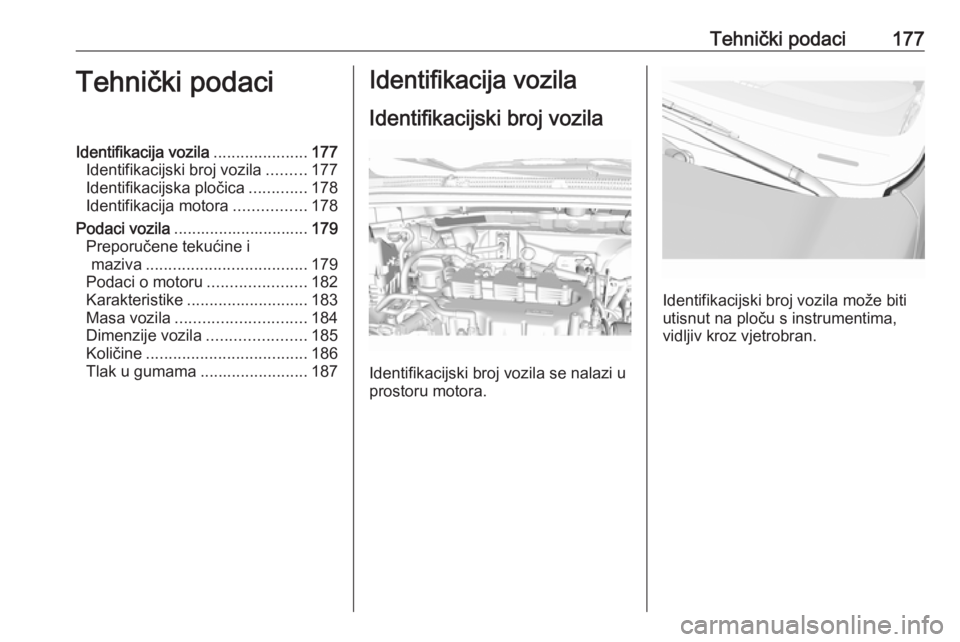

Tehnički podaci177Tehnički podaciIdentifikacija vozila.....................177
Identifikacijski broj vozila .........177
Identifikacijska pločica .............178
Identifikacija motora ................178
Podaci vozila .............................. 179
Preporučene tekućine i maziva .................................... 179
Podaci o motoru ......................182
Karakteristike ........................... 183
Masa vozila ............................. 184
Dimenzije vozila ......................185
Količine .................................... 186
Tlak u gumama ........................187Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila se nalazi u
prostoru motora.
Identifikacijski broj vozila može biti
utisnut na ploču s instrumentima,
vidljiv kroz vjetrobran.

178Tehnički podaciIdentifikacijska pločica
Identifikacijska pločica se nalazi na
okviru lijevih vrata.
Podaci na identifikacijskoj pločici:1:proizvođač2:broj odobrenja tipa3:identifikacijski broj vozila4:klasa najveće dopuštene mase
vozila u kg5:najveća dopuštena kombinirana
masa u kg6:maksimalno dozvoljeno
opterećenje prednje osovine
u kg7:maksimalno dozvoljeno
opterećenje stražnje osovine
u kg
Opterećenje prednje i stražnje
osovine zajedno ne smije prekoračiti
najveću dopuštenu masu. Na primjer,
u slučaju da je opterećenje prednje
osovine potpuno iskorišteno, tada se
stražnja osovina može opteretiti
samo još do najveće dopuštene
mase.
Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Podaci u dokumentima vozila uvijek imaju
prednost pred podacima u ovom
priručniku.
Identifikacija motora
U tablicama s tehničkim podacima
koristi se identifikacijski kod motora.
Podaci o motoru 3 182.
Kako biste identificirali dotični motor,
pogledajte Izjavo o sukladnosti koja je isporučena s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.
U Izjavi o sukladnosti nalazi se
identifikacijski kod motora, a u ostalim
se lokalnim publikacijama može
nalaziti proizvodni kod. Provjerite
zapremninu klipa i snagu motora
kako biste identificirali dotični motor.

Tehnički podaci179Podaci vozilaPreporučene tekućine i maziva
Europski raspored servisa Potrebna kvaliteta motornog uljaSve europske zemlje s europskim servisnim intervalom 3 174Kvaliteta motornog uljaBenzinski motori
(uključujući LPG, E85)dexos 1–dexos 2✔
Ako dexos kvaliteta nije dostupna možete koristiti maksimalno 1 litru motornog ulja kvalitete ACEA C3 jednom, između
svake zamjene ulja.
Klase viskoziteta motornog ulja
Sve europske zemlje s europskim servisnim intervalom 3 174Temperatura okolineBenzinski motorido -25 °CSAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-30 ili SAE 0W-40

180Tehnički podaciMeđunarodni raspored servisaPotrebna kvaliteta motornog uljaSve zemlje s međunarodnim servisnim intervalom 3 174Kvaliteta motornog uljaBenzinski motori
(uključujući LPG, E85)dexos 1 (ako je dostupan)✔dexos 2✔
U slučaju nedostupnosti dexos kvalitete, dozvoljeno je koristiti sljedeće kvalitete ulja:
Sve zemlje s međunarodnim servisnim intervalom 3 174Kvaliteta motornog uljaBenzinski motori
(uključujući LPG, E85)GM-LL-A-025✔GM-LL-B-025–Sve zemlje s međunarodnim servisnim intervalom 3 174Kvaliteta motornog uljaBenzinski motori
(uključujući LPG, E85)ACEA A3/B3✔ACEA A3/B4✔

Tehnički podaci181Sve zemlje s međunarodnim servisnim intervalom 3 174ACEA C3✔API SM✔API SN čuvanje prirodnih izvora energije✔
Klase viskoziteta motornog ulja
Sve zemlje s međunarodnim servisnim intervalom 3 174Temperatura okolineBenzinski motorido -25 °CSAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-30 ili SAE 0W-40do -20 °CSAE 10W-30 1)
ili SAE 10W-401) Dopušteno, ali preporučuje se korištenje ulja SAE 5W-30 ili SAE 5W-40 dexos kvalitete.

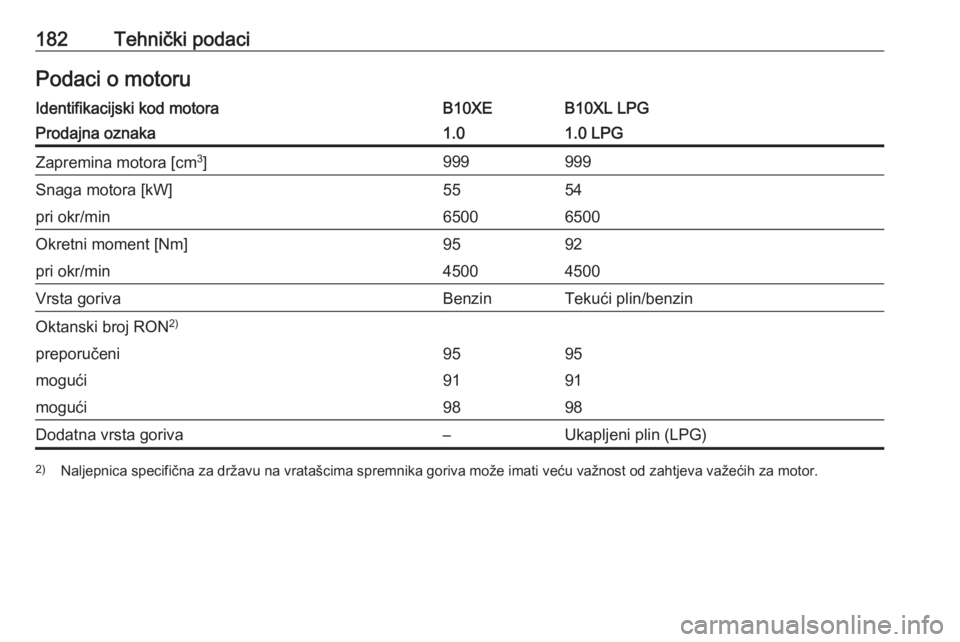

182Tehnički podaciPodaci o motoruIdentifikacijski kod motoraB10XEB10XL LPGProdajna oznaka1.01.0 LPGZapremina motora [cm3
]999999Snaga motora [kW]5554pri okr/min65006500Okretni moment [Nm]9592pri okr/min45004500Vrsta gorivaBenzinTekući plin/benzinOktanski broj RON 2)preporučeni9595mogući9191mogući9898Dodatna vrsta goriva–Ukapljeni plin (LPG)2)
Naljepnica specifična za državu na vratašcima spremnika goriva može imati veću važnost od zahtjeva važećih za motor.
